Настройка весового терминала ТВ-003/05Д

[pixarus 0]

Есть весы на 500 кг с таким терминалом.

Всё началось с того, что терминал выходил из строя, все настройки сбились. Сейчас проблема в том, что при взвешивании веса до 200 кг всё отлично, а если больше, то получается какая-то ерунда, вес резко уходит в минус. Например если поставить гири 160 кг, всё четко, стоит добавить еще например 70, на дисплее появляется вес минус 500 с копейками.

В настройка всё пролазил, переписал данные с другого такогоже терминала, вбил в этот и нифига.......

Что где может быть непойму

[ROB-2009 5]

А сама платформа нигде не затирает? Был у меня похожий случай, оказалось чисто механическая причина. Если весы откалиброваны неправильно, такое тоже возможно. Может быть нужно сделать новую калибровку весов.

[lnsm 0]

Терминал у нас такой же

Но проблема в другом.

Тензодатчика пока нет

А надобы выяснить работает ли он.

Если не работает - то придётся покупать тензодатчик и тензопреобразователь

А если работает, то только тензодатчик.

Может кто знает, как сымитировать тензодатчик?

Мост надо паять или потенциометром можно обойтись?

[libra 508]

<br />Терминал у нас такой же<br />Но проблема в другом.<br />Тензодатчика пока нет<br />А надобы выяснить работает ли он.<br />Если не работает - то придётся покупать тензодатчик и тензопреобразователь <br />А если работает, то только тензодатчик.<br />Может кто знает, как сымитировать тензодатчик?<br />Мост надо паять или потенциометром можно обойтись?<br />

Паяйте мост с потенциометром (лучше многооборотным). Можно использовать просто цепочку сопротивлений, например 470 Ом, потенциометр (около 4 Ом), 470 Ом. С потенциометра снимаете сигнал на терминал.

[lnsm 0]

"Паяйте мост с потенциометром (лучше многооборотным)."

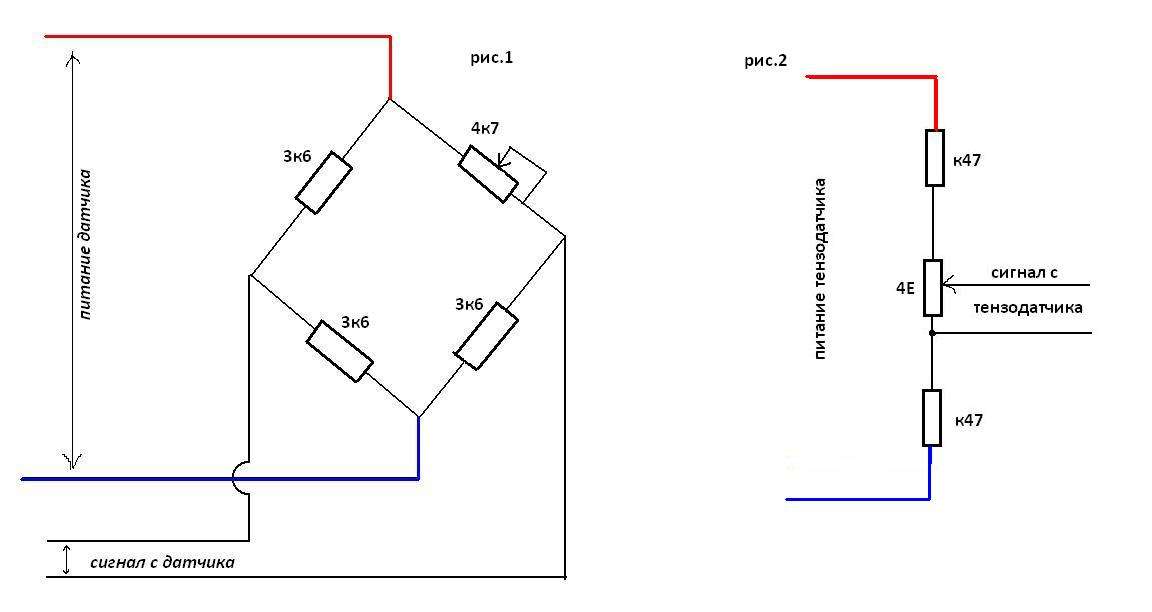

Я спаял такой мост(рис.1) Но терминал, при вращении потенциометра,

в двух крайних точках резко меняет свои показания с пяти тонн до минус шести тонн.

Хотя потенциометр довольно качественный.

Сопротивления у меня не 470 ОМ(таких небыло), но наверное больше ом - не хуже.

"Можно использовать просто цепочку сопротивлений"

Это вы об такой схеме говорите?(рис.2)

Сейчас нет возможности её проверить

[libra 508]

"Паяйте мост с потенциометром (лучше многооборотным)."

Я спаял такой мост(рис.1) Но терминал, при вращении потенциометра,

в двух крайних точках резко меняет свои показания с пяти тонн до минус шести тонн.

Хотя потенциометр довольно качественный.

Сопротивления у меня не 470 ОМ(таких небыло), но наверное больше ом - не хуже.

"Можно использовать просто цепочку сопротивлений"

Это вы об такой схеме говорите?(рис.2)

Сейчас нет возможности её проверить

По второй да, а в первой слишком большое значение сопротивления потенциометра.

[libra 508]

Лучше брать резисторы для плеч моста сопротивлением близким к сопротивлению датчика.

[lnsm 0]

Да, libra! От второй схемы больше толку.

Только потенциометр в 47 Ом, который у меня был,

слишком, всё-таки, много.

Номиналом в 4 Ома я найти не смог.

Приходиться по полградуса ручку потенциометра вращать,

чтоб показания на табло терминала плавно изменялись.

Но для начала хватит.

Теперь задача получить данные о текущем весе в комп.

Соединяюсь по RS-485(A-25, B-13, GND-7)

Адрес терминала=1 Скорость=9600 ТИП ТВ-003/05Д

Отправляю (0х01, 0хС2, 0х8А) в ответ молчание

Отправляю (0x01, 0x03, 0x00, 0x00, 0x00, 0x02, 0x0B, 0xC4)

тоже молчок

Подскажите, если знаете, правильный код запроса.

[libra 508]

Да, libra! От второй схемы больше толку.

Только потенциометр в 47 Ом, который у меня был,

слишком, всё-таки, много.

Номиналом в 4 Ома я найти не смог.

Приходиться по полградуса ручку потенциометра вращать,

чтоб показания на табло терминала плавно изменялись.

Но для начала хватит.

Теперь задача получить данные о текущем весе в комп.

Соединяюсь по RS-485(A-25, B-13, GND-7)

Адрес терминала=1 Скорость=9600 ТИП ТВ-003/05Д

Отправляю (0х01, 0хС2, 0х8А) в ответ молчание

Отправляю (0x01, 0x03, 0x00, 0x00, 0x00, 0x02, 0x0B, 0xC4)

тоже молчок

Подскажите, если знаете, правильный код запроса.

Припаяйте параллельно потенциометру сопротивление 4 Ом.

По обмену с конкретным терминалом не подскажу. Единственно попробуйте через гипертерминал прочитать данные о текущем весе. Если читаете то с портом ,скоростью, битностью и четностью проблем нет. Может конфигурацию терминала надо подправить.

[Domino32 0]

Добрый День,

Возникла проблема с данным оборудованием. Не показывает вес. Все настройки произвели и провели калибровку. Вес все равно не стал показывать. В чем может быть данная проблема?

С Уважением,

Domino32

[libra 508]

Добрый День,

Возникла проблема с данным оборудованием. Не показывает вес. Все настройки произвели и провели калибровку. Вес все равно не стал показывать. В чем может быть данная проблема?

С Уважением,

Domino32

Отвечу на "старый" вопрос-неправильная распайка разъема, неисправна платформа..

[libra 508]

а может кто то инструкцию к такой модели подогнать?

Они все могут. И если им написать, то ответы придут быстрее http://www.tenso-m.ru/dokumentacija/

[ahw 0]

Добрый День,

Возникла проблема с данным оборудованием. Не показывает вес. Все настройки произвели и провели калибровку. Вес все равно не стал показывать. В чем может быть данная проблема?

С Уважением,

Domino32

Что-то сделали не так (от описания). Невозможно правильно провести калибровку весов, если они не показывают вес. Эксплуатировали такой терминал на дозировке сыпучих, - никаких проблем.

[Sergei22 0]

МОЖЕТ КТО ПОДСКАЗАТЬ? ЕСТЬ ГОЛОВА С ТЕРМИНАЛА тв-003-05д.при включении проходит тестирование.Но при нажатии на клавишу калибровки не показывает предыдущий вес калибровки и дисплей тухнет.была проблема с одним из трёх стабилизаторов КРЕН-5.выдавал вместо 5 вольт-шэть. поменял микросхему.проблема с питанием исчезла, но калибровка не заработала.

[bugor1956 140]

В 23.12.2020 в 00:44, Sergei22 сказал:

была проблема с одним из трёх стабилизаторов КРЕН-5.выдавал вместо 5 вольт-шэть. поменял микросхему.проблема с питанием исчезла, но калибровка не заработала.

посмотрите дальше по схеме куда эти шесть вольт подавались, вполне возможно, что там еще есть вышедшие из строя элементы

[MMI 0]

Доброго дня, форумчане!
Для начала по вашим вопросам!
Сопротивление датчика не может быть 400 ом.
Рассказываю, как на 100% убедиться в работоспособности любого мостового тензодатчика.
Как известно, мостовой тензодатчик представляет из себя мостик сопротивлений. Если все сопротивления ОДИНАКОВЫЕ, на выходе нет напряжения При разбалансировке этого моста, появляется напряжение на выходе. Так работает любой мост.
Чтобы проверить работоспособность моста необходимо просто измерить сопротивления всех четырех резисторов моста. Оно должно быть одинаковым!!! Допускается разница этих тензорезисторов в несколько единиц Ом. И немного зависит от возможностей АЦП вычислить разницу этих тензорезиторов. Но о том не будем, это уже сложности.
Итак! Если все резисторы имеют одинаковое сопротивление или имеют разницу в 1-3 Ома - мост вашего датчика в полном порядке.
Как правильно промерять?
У всех датчиков сигнальные провода имеют красный и белый цвет. Они нас больше всего и интересуют. Включаем простой китайский мультимерт в режим измерения сопротивления, одним щупом становимся на Красный провод, вторым по очереди меряем сопротивление на Черном и Синем; затем ставим щуп на Белый и опять замеряем на Черном и Синем - ВСЕ СОПРОТИВЛЕНИЯ ДОЛЖНЫ БЫТЬ ОДИНАКОВЫЕ! РАЗНИЦА НЕ БОЛЕЕ 1-3 Ома. Если разница большая - датчик деформирован и АЦП вряд ли сможет его просчитать.
Для шестипроводных датчиков, можно еще попарно прозвонить Синий и Зеленый. и Черный и Серый провода - должно быть только сопротивление провода, почти 0 (ноль) Ом.
Например:
- сопротивление Красный-Черный - 822 Ом;
- сопротивление Красный-Синий - 821 Ом;
- сопротивление Белый-Черный - 821 Ом;
- сопротивление Белый-Синий - 822 Ом.
для шестипроводного:
- сопротивление Синий-Зеленый - 0,22 Ом.
- сопротивление Черный-Серый - 0,24 Ом.
Мостик этого датчика отличный!
Второй пример:
- сопротивление Красный-Черный - 832 Ом;
- сопротивление Красный-Синий - 828 Ом;
- сопротивление Белый-Черный - 821 Ом;
- сопротивление Белый-Синий - 834 Ом.
Мостик убитый в результате деформации корпуса датчика.
для шестипроводного:
- сопротивление Синий-Зеленый - 0,22 Ом.
- сопротивление Черный-Серый - 534 мОм.
Обрыв Серого провода. Если мостик исправен, такой датчик его можно использовать, включив по четырехпроводной схеме, просто замкнуть на входе АЦП Серый и Черный провода.

Для общей информации. Сопротивления отдельных тензорезисторов даже одинаковых датчиков могут быть разными и быть в пределах от 600 до 900 Ом. Но в одном датчике, они должны быть одинаковые до единиц Ом.
Второе измерение, это сопротивление изоляции. Переводим мультиметр в режим измерения мегаОм, Один щуп ставим на корпус датчика или на оплетку провода, вторым, не касаясь руками, ставим на любой из проводов. Должно быть бесконечность. Если показывает даже много мегаОм - датчик работать правильно не будет. Видимо датчик стоял где-то в сырости и просто промок. Сушить бесполезно.

Для любителей эмулировать датчики. Правда не знаю зачем. Его всегда можно точно простым мультиметиром проверить. Но вдруг...
Разбалансировка мостика датчика - это милливольты. Поэтому нужен делитель на маленьких сопротивлениях, ограниченных многоомными, чтобы не пыхнуть БП.


Теперь, собственно, мой вопрос. Парни, нужна прошивка для Весового преобразователя суперфирмы Тензо-М марки ТВ-019?

[libra 508]

2 часа назад, MMI сказал:

Если показывает даже много мегаОм - датчик работать правильно не будет. Видимо датчик стоял где-то в сырости и просто промок. Сушить бесполезно.



А если показывает 55 МОм ?

[libra 508]

2 часа назад, MMI сказал:

У всех датчиков сигнальные провода имеют красный и белый цвет.

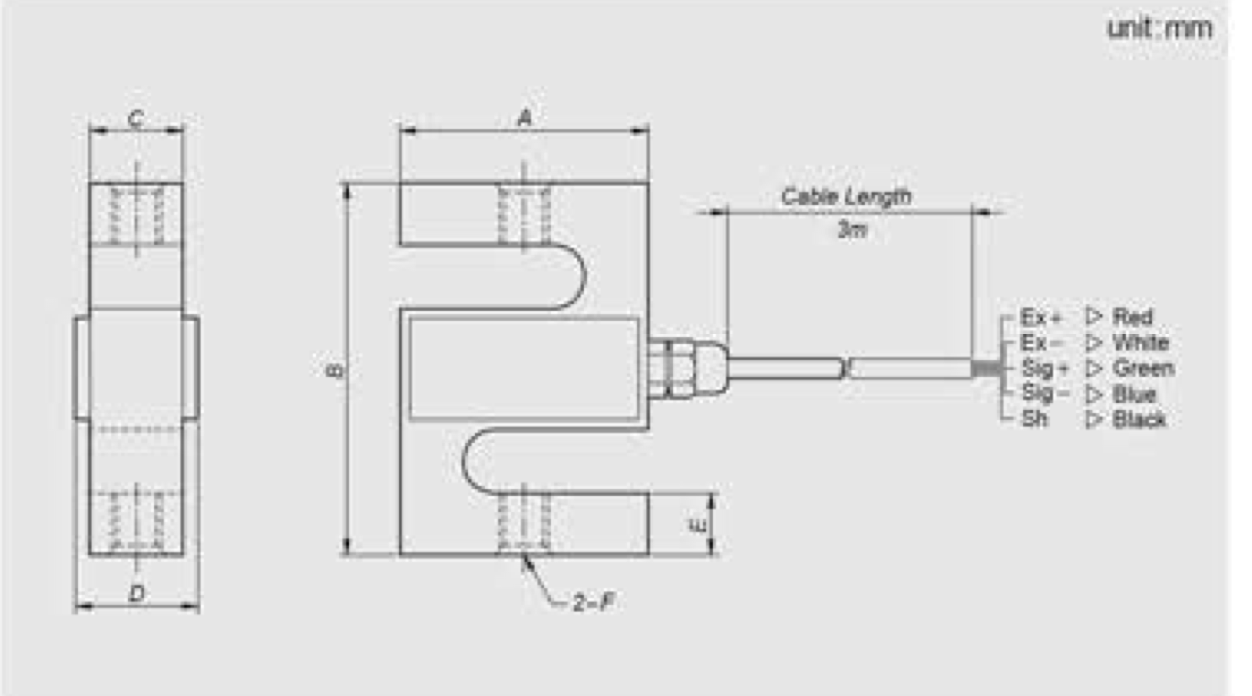

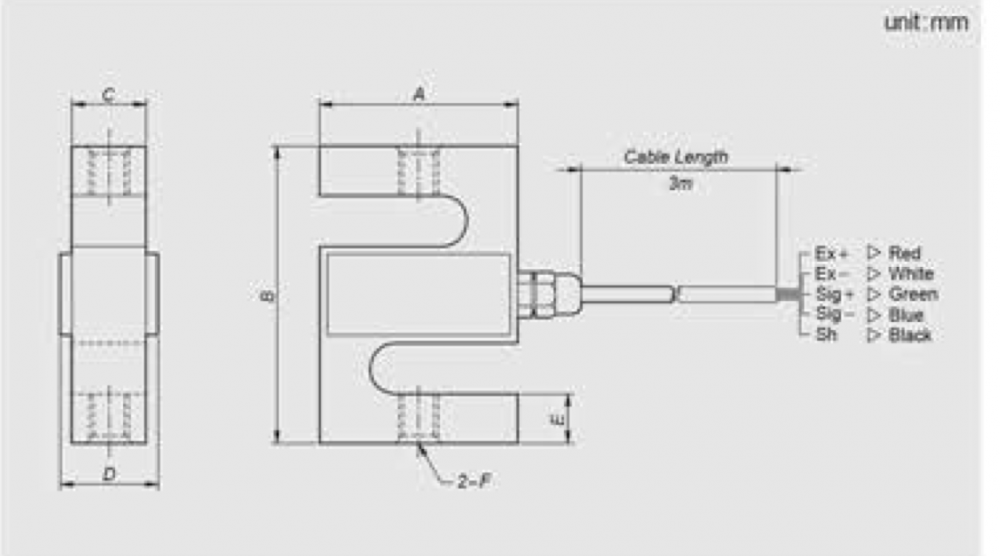

Мне попадались у которых красный и белый питание, синий и зелёный выход.

[libra 508]

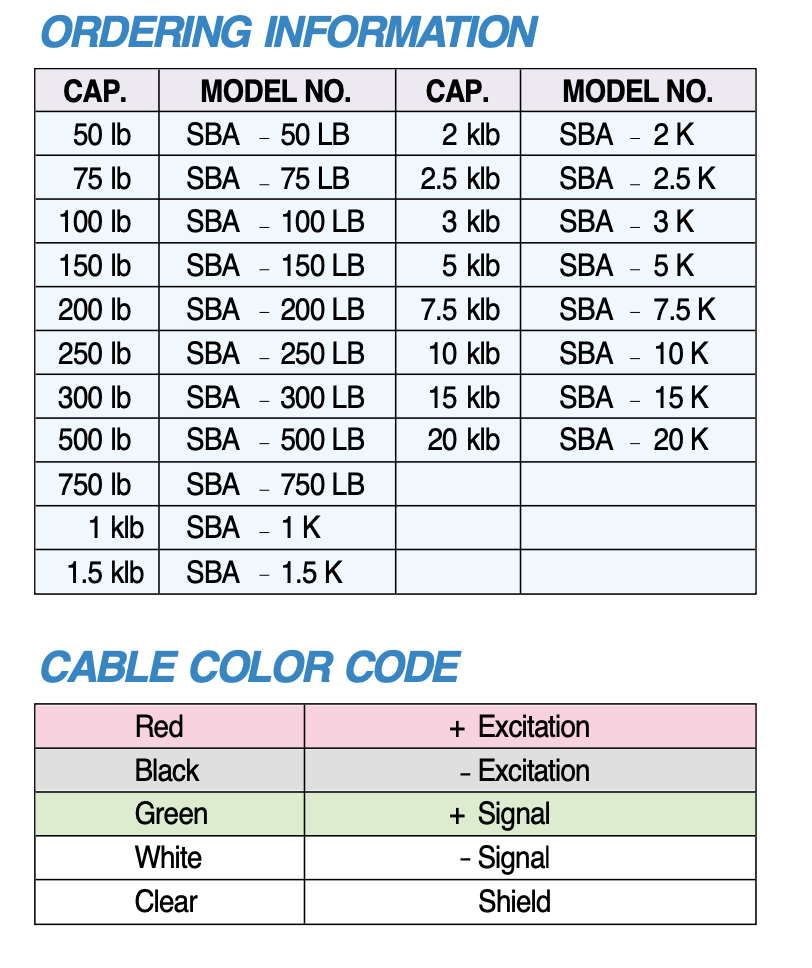

Вот варианты одного и того же типа датчиков для разных рынков
