Ника 1 221 Опубликовано 10 Июня Жалоба Поделиться Опубликовано 10 Июня Доброго времени суток! Столкнулась с проблемой при контроле наружной резьбы и колец. Резьба метрическая цилиндрическая. Резьбу проверяем кольцами. Бывает кольцо ПР не идет, или идет с трудом. Деталь дорабатывают, прогоняют еще раз. Но есть умники (горе-слесаоя), которые это делают не леркой, а именно кольцами ((( Естественно кольцо быстро изнашивается, убивается. Вторая проблема - нет контркалибров. "На безрыбье" решила попробовать использовать такую недоработанную детальку в качестве контрика. Открыла гост на резьбу, гост на калибры с исполнительными размерами, все выписала, и стала измерять. И охреневать. Кольцо ПР не идет, а средний диаметр у деталек на нижней границе допуска (а бывает и того меньше). Как так-то?! Кольцо же по ней должно лететь.... Стала измерять другие параметры, диаметры. Наружный и внутренний диаметры в допуске, радиус впадины тоже вроде бы норм. Значит кольцо не по ним буксует. Заусенцев, задиров вроде бы нет. А кольцо не идет. Стала думать дальше, и грешить на угол и шаг. С измерением угла есть проблемы - у детали нет центров, и для УИМа нет ножей. А вот шаг, измерить получилось. Он действительно у первого витка больше, чем у дальнейших, аж на 2 сотки (+0,02 мм). Все, нашла в чем брак деталек!? Но!... А допуск-то на шаг какой, вообще то?! Перерыла известные мне госты по резьбе. На калибры допуск на шаг - есть. А для самой резьбы - так и не нашла. Плохо искала или он не установлен?! Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 568 Опубликовано 10 Июня Специалисты Жалоба Поделиться Опубликовано 10 Июня Все молчат. Выходной что-ли. Может владимир 332 Владимир Александрович знает? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 37 Опубликовано 11 Июня Жалоба Поделиться Опубликовано 11 Июня Нашел допуск на шаг ГОСТе 30892-2002, но это не совсем то, что вам надо наверное. А так действительно какой-то ваккум в этом вопросе Цитата Ссылка на комментарий Поделиться на других сайтах Прочее

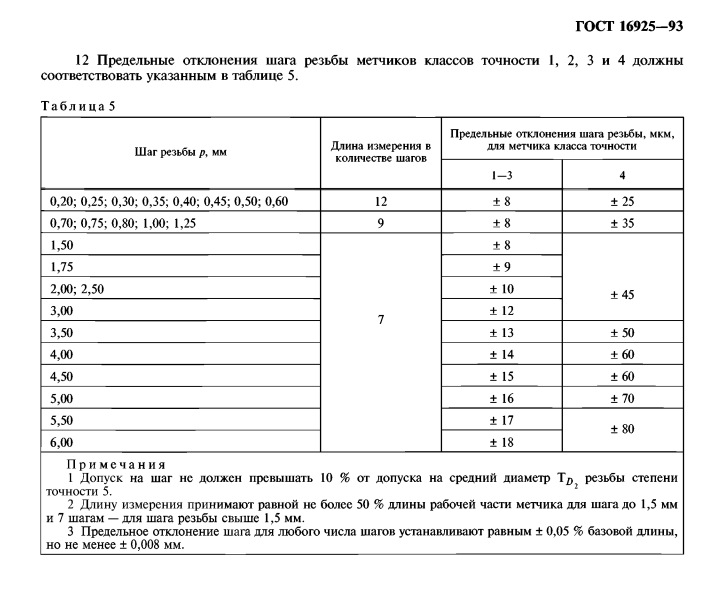

Логинов Владимир 775 Опубликовано 11 Июня Жалоба Поделиться Опубликовано 11 Июня Я совсем не геометрист, но думаю, что это обеспечивается метчиком и возможно станком ГОСТ 16925-93 Метчики. Допуски на изготовление резьбовой части https://files.stroyinf.ru/Data2/1/4294835/4294835689.pdf Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 221 Опубликовано 11 Июня Автор Жалоба Поделиться Опубликовано 11 Июня 12 часов назад, Семен Кирюшин сказал: Нашел допуск на шаг ГОСТе 30892-2002, но это не совсем то, что вам надо наверное. А так действительно какой-то ваккум в этом вопросе Спасибо. Нашла. Ознакомилась. Да, нам он не совсем подходит. У нас просто М (хотя в чертежах есть ссылка на авиационный ост). Но даже там допуск 26 мкм. Только не поняла на 1 виток, или как для калибров, между любыми. Скорее первое. Но тогда наши даже попали в допуск. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 221 Опубликовано 11 Июня Автор Жалоба Поделиться Опубликовано 11 Июня 1 час назад, Логинов Владимир сказал: Я совсем не геометрист, но думаю, что это обеспечивается метчиком и возможно станком ГОСТ 16925-93 Метчики. Допуски на изготовление резьбовой части https://files.stroyinf.ru/Data2/1/4294835/4294835689.pdf Метчик это для внутренней резьбы. А у нас наружная, и режется изначально резцом, на токарном станке/автомате, а не леркой/плашкой. Но по идее слесарь потом может/должен прогнать леркой/плашкой, если кольцо не идет. Но один из них это делает прямо кольцом. Но спасибо за информацию. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
владимир 332 1 087 Опубликовано 11 Июня Жалоба Поделиться Опубликовано 11 Июня 22 часа назад, scbist сказал: Все молчат. Выходной что-ли. Может владимир 332 Владимир Александрович знает? На Форуме ежедневно, отслеживаю, но навряд ли помогу ... В 10.06.2023 в 11:20, Ника сказал: А вот шаг, измерить получилось. Он действительно у первого витка больше, чем у дальнейших, аж на 2 сотки (+0,02 мм). А "номинал" шага какой? И 2 часа назад, Ника сказал: У нас просто М (хотя в чертежах есть ссылка на авиационный ост). М...х ... ОСТ... P.S. В 10.06.2023 в 11:20, Ника сказал: А допуск-то на шаг какой, вообще то?! Перерыла известные мне госты по резьбе. На калибры допуск на шаг - есть. А для самой резьбы - так и не нашла. Плохо искала или он не установлен?! тоже не встречал... Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
владимир 332 1 087 Опубликовано 11 Июня Жалоба Поделиться Опубликовано 11 Июня 3 часа назад, Ника сказал: У нас просто М (хотя в чертежах есть ссылка на авиационный ост). Может всё же MR по этому ОСТ https://storenuts.ru/files/OST 1 00105-83.pdf Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
владимир 332 1 087 Опубликовано 11 Июня Жалоба Поделиться Опубликовано 11 Июня 40 минут назад, владимир 332 сказал: Может всё же MR по этому ОСТ https://storenuts.ru/files/OST 1 00105-83.pdf или по этому из "ретро"? https://meganorm.ru/Data2/1/4293757/4293757270.pdf Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 221 Опубликовано 11 Июня Автор Жалоба Поделиться Опубликовано 11 Июня 3 часа назад, владимир 332 сказал: Может всё же MR по этому ОСТ https://storenuts.ru/files/OST 1 00105-83.pdf Нет. Просто М. Например М16х1,5-6е В ТТЧ указан ОСТ не на резьбу, а на отклонения размеров, неуказанные на чертеже. По его номеру я поняла что разработчики чертежей из "авиации" Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
