Нужна помощь в определении клейма на изделии.

[Иваныч м. 0]

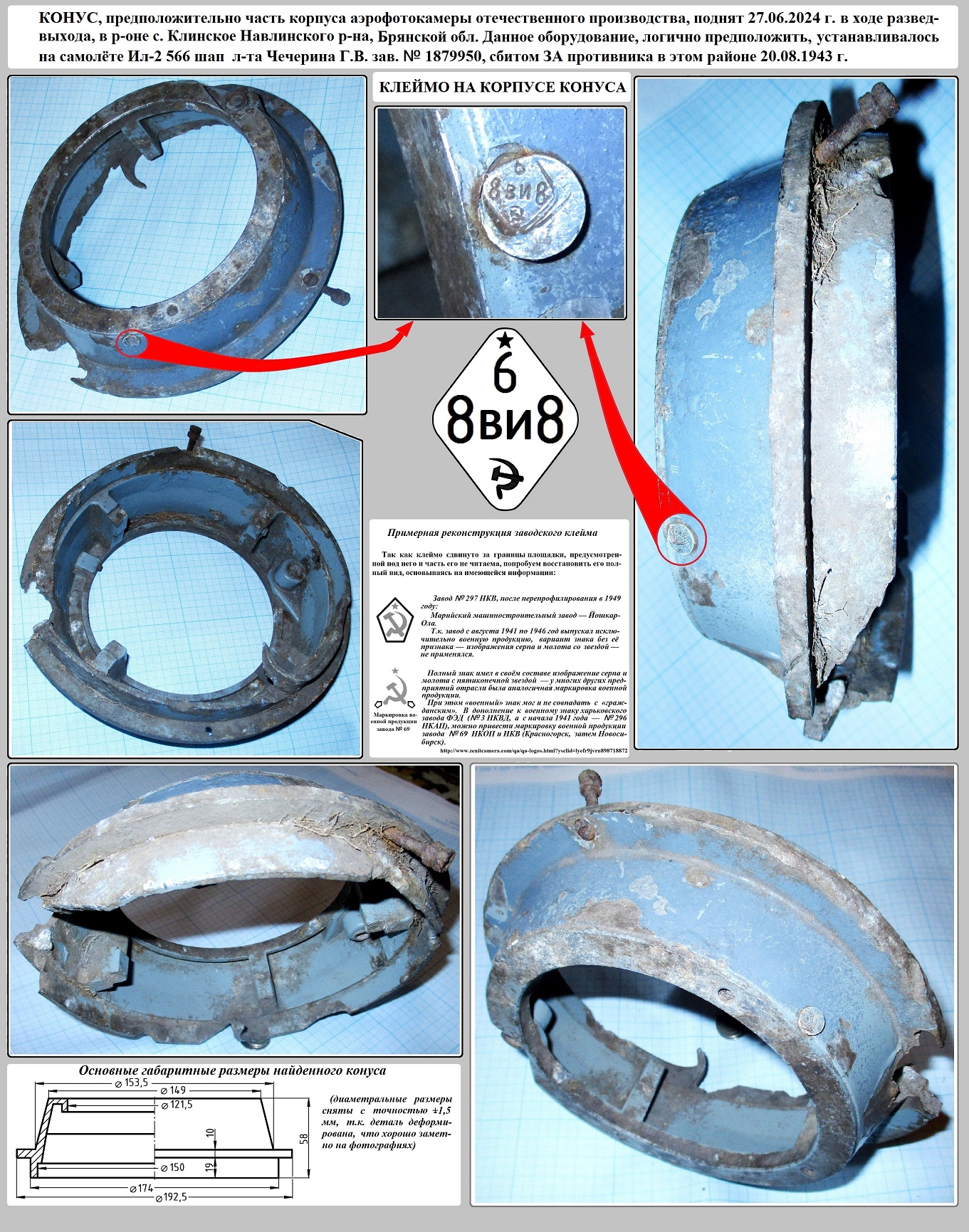

Здравствуйте всем! Обращаюсь за помощью к вашему сообществу.

Я представитель поискового отряда БРОО "Поколение" г. Брянск. Обращаюсь к вам,  помочь определить клеймо на изделии, которое мы нашли недалеко от падения

во время ВОВ штурмовика ИЛ2. Обращение и поиск к заводам которые выпускали аэрофотоаппаратуру во время войны подтверждения не получили, что эта деталь от фотоаппарата АФА.

Вероятно данную деталь изготавливала смежное предприятие. Краска, точность изготовления и клеймение навела нас на мысль, что данная деталь принадлежит фотоаппаратуре.

ВОЗМОЖНО мы ошибаемся? Возможно данная деталь никакого отношения к авиации не имеет. Нам это важно! Так как в данный момент, этот факт влияет на установления имен экипажа.

Заранее вам благодарен. Фото выкладываю ниже.

Клеймо конус.docx

[Zeleont 73]

Это поверительное клеймо Приокского ЦСМ, г. Тула. Дата поверки 1988 год, 6 месяц. Явно это что-то более позднее, чем то, что было во времена ВОВ.

[evGeniy 1 073]

29 минут назад, Zeleont сказал:

Это поверительное клеймо Приокского ЦСМ, г. Тула. Дата поверки 1988 год, 6 месяц. Явно это что-то более позднее, чем то, что было во времена ВОВ.

Не особо то на поверительное клеймо похоже

[Zeleont 73]

А это именно оно и есть. Я таких много встречал, работая в ЦСМе.

Именно это клеймо соответствует РД 50-597-86



Примерный образец (более современный без серпа и молота):

Изменено 13 Января пользователем Zeleont

[Zeleont 73]

А сама деталь мне напоминает что-то типа задней части какого-нибудь спидометра, в советское время их поверяли в обязательном порядке..

Так что это, скорее всего, более поздний мусор.

[владимир 332 1 246]

3 часа назад, Zeleont сказал:

именно это клеймо соответствует РД 50-597-86



Примерный образец (более современный без серпа и молота):

а с серпом и молотом

Да "серп и молот"

http://museum.vzvt.ru/istoriya/vesy-i-mery-rossii/o_chem_sposobno_rasskazat_poverochnoe_kleimo/

Цитата

В 1922 году на отечественных весах и мерах появилось клеймо с изображением скрещенных серпа и молота. Данный символ использовался метрологическими учреждениями на протяжении более чем 70 лет, и лишь в 1994 году его заменила буквенная аббревиатура «Ст».

P.S.

Цитата

Изображение серпа и молота на КРУГЛОМ клейме говорило о том, что это клеймо государственной метрологической службы (территориальные органы Госстандарта и т.д.) СССР. Круглые клейма, но со звездочкой - метрологическая служба Минобороны СССР (там были свои прибамбасы в виде годовых различий), ведомственные службы имели квадратные и прямоугольные клейма (для выпускаемых и з производства и находящихся в эксплуатации). Серп и молот, как элемент государственного герба СССР, на клеймах могла иметь ТОЛЬКО государственная метрологическая служба.

Изменено 13 Января пользователем владимир 332

[Людмила77 21]

20 часов назад, Zeleont сказал:

Это поверительное клеймо Приокского ЦСМ, г. Тула. Дата поверки 1988 год, 6 месяц. Явно это что-то более позднее, чем то, что было во времена ВОВ.

Раньше ставили  клейма на железки ?

[evGeniy 1 073]

6 минут назад, Людмила77 сказал:

Раньше ставили  клейма на железки ?

Клейма ставили на СИ. Они бывают железные )))



[Людмила77 21]

2 часа назад, evGeniy сказал:

Клейма ставили на СИ. Они бывают железные )))



Я думала ,что оттиск с краской

[Ника 1 278]

6 минут назад, Людмила77 сказал:

Я думала ,что оттиск с краской

Вы никогда не видели ударное клеймо?

У вас больших платформенных весов нет? И поверитель никогда вам не ставил на их "коромысло" клеймо. Ну тогда хотя бы гири есть? С подгоночной полостью, которая забивается аллюминивой пробкой и на ней выбивается оттиск клейма.

[evGeniy 1 073]

11 минут назад, Ника сказал:

которая забивается аллюминивой пробкой

всю жизнь считал, что она свинцовая

[Ника 1 278]

44 минуты назад, evGeniy сказал:

всю жизнь считал, что она свинцовая

В "утюгах" может быть и свинцовая (давно не разглядывала), а в цилиндрических (советских, с головкой) - выглядит как "люминь" (в прошлом году перед сдачей в поверку как раз рассматривала)

[Алал 221]

1 час назад, evGeniy сказал:

всю жизнь считал, что она свинцовая

Ну в гирях 20 кг точно "ляминиевый" прут используем

Изменено 14 Января пользователем Алал

[Людмила77 21]

3 часа назад, Ника сказал:

Вы никогда не видели ударное клеймо?

Поверительское- нет

3 часа назад, Ника сказал:

вас больших платформенных весов нет

Бох миловал

Только электронные платформенные

Или на электронных тоже выбивают ?

3 часа назад, Ника сказал:

И поверитель никогда вам не ставил на их "коромысло" клеймо. Ну тогда хотя бы гири есть?

Новые гири клеймят или перестали ?

[Людмила77 21]

2 часа назад, Ника сказал:

утюгах"

Это с ручкой , прямоугольные ?

[владимир 332 1 246]

3 часа назад, Ника сказал:

Ну тогда хотя бы гири есть? С подгоночной полостью, которая забивается аллюминивой пробкой и на ней выбивается оттиск клейма.

ГОСТ 7328-82 https://files.stroyinf.ru/Data2/1/4294822/4294822566.pdf

Цитата

2.17. Пробка, закрывающая подгоночную полость гирь III и IV разрядов и гирь 3—6-го классов, кроме чугунных, должна быть изготовлена из того же материала, что и гиря. Для чугунных гирь пробка должна быть изготовлена из стали. Допускается изготовлять пробки для гирь 4—6-го классов из латуни, алюминия или алюминиевого сплава.

ГОСТ 7328-2001 https://files.stroyinf.ru/Data/13/1364.pdf

Цитата

5.4.5 Пробка, закрывающая подгоночную полость гирь классов точности F,, F,, М,. М,. М-, кроме чугунных, должна быть изготовлена из того же материала, что и гиря. Допускается изготовлять пробки для гирь классов точности F,, М „ М,, М, из латуни, алюминия или алюминиевого сплава. Для чугунных гирь пробка должна быть изготовлена из стали.
