Здравствуйте. Ответил на почту.
- 6 ответов
-
- поверка ким
- координатно-измерительная машина
-
(и еще 2 )
Отмечено тегом:
-
Здравствуйте. Если у кого-то методика калибровки видео-микроскопа tesa visio 300? Не можем найти юстировщика по этим приборам.
-
Актуально)
- 6 ответов
-
- 1
-
-
- поверка ким
- координатно-измерительная машина
-
(и еще 2 )
Отмечено тегом:
-
Актуально....
- 6 ответов
-
- поверка ким
- координатно-измерительная машина
-
(и еще 2 )
Отмечено тегом:
-

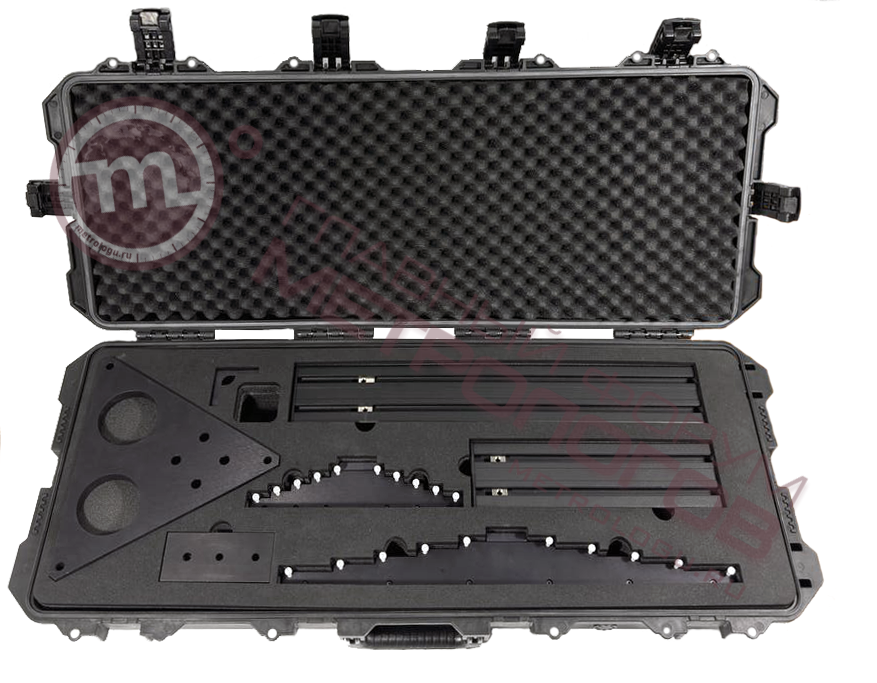

Технические характеристики и комплект поставки УФ-500 Характеристика Значение Габариты (ДхШхВ), мм 320х174х210 Материал Сталь Угол вращения вокруг оси, град. 360° Угол наклона, град. 0-45° Градуировка угла, град. 15° Наибольшая КМД для зажима в плоскости XY, мм 500 Количество позиционируемых мер длины, шт. 5 Опорные стойки, мм 50, 100, 200 Вес, кг 10,5 *
- 6 ответов
-
- поверка ким
- координатно-измерительная машина
-
(и еще 2 )
Отмечено тегом:
-

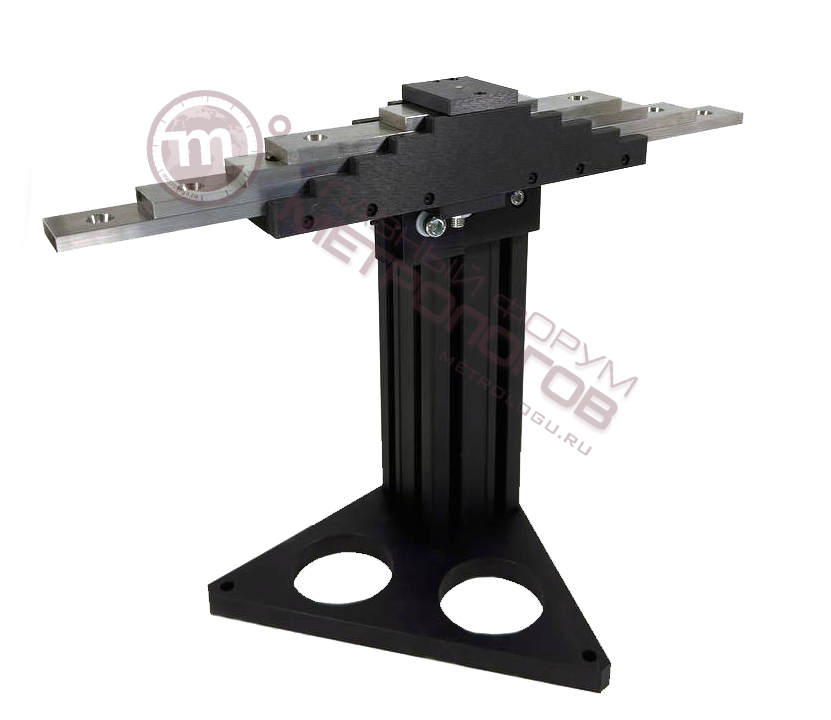

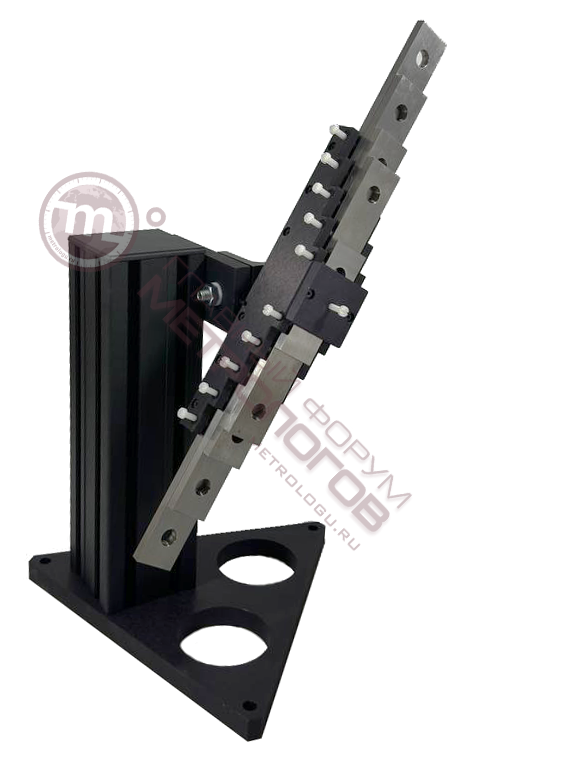

Здравствуйте! На современном производстве имеется большое количество координатно-измерительных машин (КИМ). Для проведения качественных измерений и беспрерывной работы каждая машина должна проходить своевременное техническое обслуживание, которое включает в себя проведение калибровки или поверки. Часто многие специалисты сталкиваются со сложностями при проведении данных работ связанных с закреплением КМД непосредственно на КИМ, прибегая к использованию подручных средств (магниты, угольники и т.д.). Именно поэтому предлагаем вам приобрести «Устройство фиксации КМД" (рис. 1), которое позволит проводить поверку/калибровку в соответствии с МИ 2569-99 и выполнять позиционирование КМД без применения подручных средств. Рис. 1 Габаритные размеры Устройство позволяет одновременно позиционировать пять КМД вдоль линий, параллельных координатным осям, и по одной пространственной диагонали пространства измерений КИМ. Устройство состоит из основания, опорных стоек, поворотного узла и площадки для крепления КМД (рис. 2): Рис. 2 Общий вид устройства фиксации КМД Для обеспечения фиксации устройства на основании машины КИМ используются стандартные винты M8, M10 или M12, совместимые с различными типами КИМ. Набор опорных стоек (рис. 3) позволяет установить необходимую высоту КМД относительно плоскости стола машины, что позволяет использовать данное устройство на различных по диапазону КИМ. Рис. 3 Опорные стойки Поворотный узел обеспечивает наклон КМД под заданным углом 0-45°, а так же вращение вокруг оси 0-360°, что позволяет калибровать все рабочее пространство КИМ. Блок фиксации КМД позволяет одновременно надежно и быстро позиционировать пять концевых мер длины относительно друг друга. Зажимной механизм предотвращает выпадение концевой меры. Для обеспечения наименьшего прогиба, КМД устанавливается узкой боковой поверхностью на две цилиндрические опоры. Для правильного позиционирования опор создана специальная шкала с маркировочными точками Эри. Диапазон размещаемых КМД от 50 до 1000 мм. Характеристика Значение Габариты (ДхШхВ), мм 600х174х210 Материал Сталь Угол вращения вокруг оси, град. 360° Угол наклона, град. 0-45° Градуировка угла, град. 15° Наибольшая КМД для зажима в плоскости XY, мм 1000 Количество позиционируемых мер длины, шт. 5 Опорные стойки, мм 50, 100, 200, 300 Вес, кг 12 * * - Вес указан с опорной стойкой 50 мм. Являясь разработчиком и производителем данного устройства, мы имеем возможность вносить конструктивные изменения под ваши требования, например, для машин с меньшим диапазоном измерений. Вопросы по стоимости, срокам и вариантам исполнения прошу направлять в личные сообщения, либо на почту red-pass@mail.ru
- 6 ответов
-
- 1
-
-
- поверка ким
- координатно-измерительная машина
-
(и еще 2 )
Отмечено тегом:
-
Продали? Цену можно, если в наличии.
-
Здравствуйте! Интересует линейно угловые СИ. Пришлите, пожалуйста, перечень на почту nikitinva@ro.ru
-
Добрый день Ольга Александровна. Пришлите, пожалуйста, список на nikitinva@RO.ru
