Как новичек не мог в первые сутки писать более 2-х сообщений на форуме :)
Радиусный ШЩ это что такое?

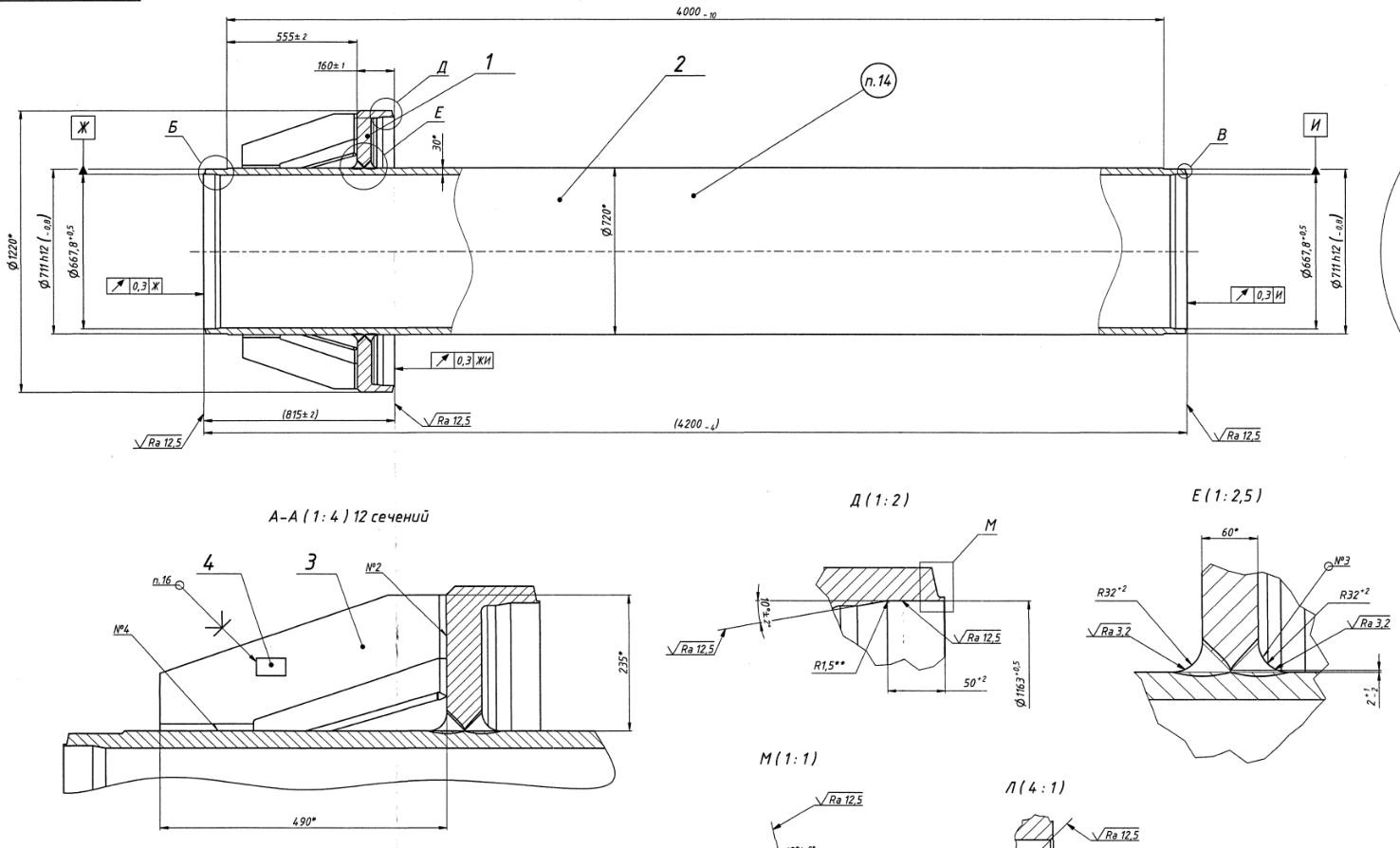

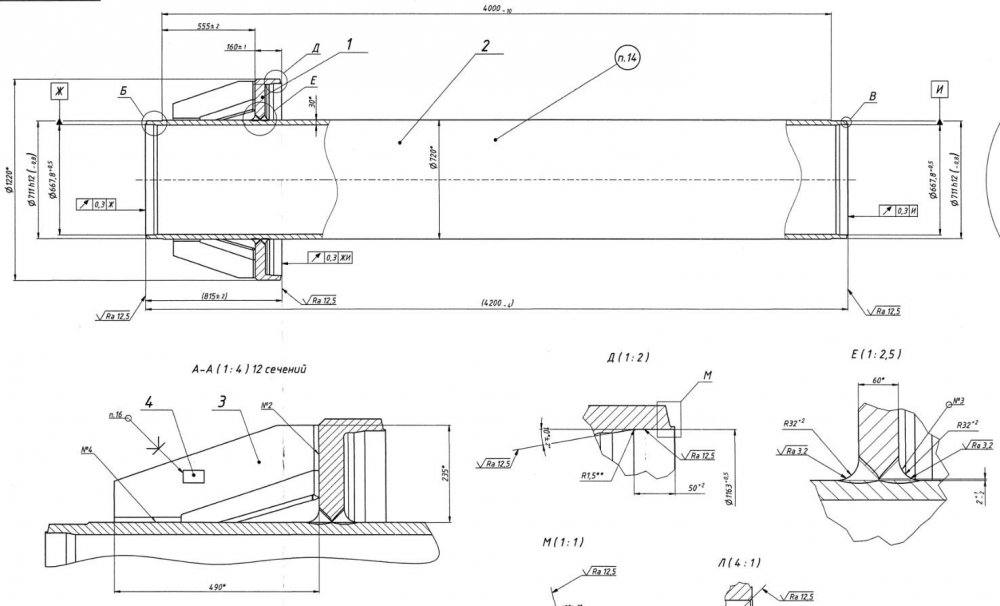

Измерения до сварки выполнить нельзя. ф1163 растачивается после приварки переходника на патрубок, для обеспечения соосности и прочих отклонений относительно проточек/расточек на патрубке.
Да, в данной проходке ф1220 со звездой и я могу его не точить, а выполнить в детали. Но в силу определенных причин его лучше окончательно точить в сборке.
Диаметр трубы известен - ф720 - теоретический, труба по ТУ (по ТУ существенные допуски на диаметр и толщину стенки и прочие отклонения) и в месте измерения ф1163 она не протачивается, поэтому трубу я не могу использовать как измерительную базу. Диаметр трубы вещь не точная, тем более относительно технологических (установочных) баз есть и биения и элипсность трубы. Можно попытаться добавить в КД проточки для выполнения измерений, но это делается на так просто и не так быстро как хотелось бы. Проточки ф711 на трубе можно попытаться использовать как измерительную базу (мерить и сдавать размеры станком), но расстояние между поверхностями 700мм и учитывая геометрическую неточность станка (непараллельность оси патрон-задняя бабка и напрявляющих суппорта) это сложно доказать уполномоченной организации и прочим контролирующим органам.
Да и идеальный вариант решения задачи – это сдать размеры без станка быстро и точно, т. е. желательно прямым измерением.
Что такое шаблон или самодельная скоба? Как они бы выглядили в моем случае?
Такие трубы на входном контроле меряют с торца штангенциркулем или длину окружности трубы – по ТУ допуски достаточно большие. Как правило, в середине трубы диаметр никто не меряет. С одной стороны это не хорошо, но с другой – в данном случае это и не нужно. Хотя есть различные МК и до 900 мм можно мерить. Но это вопрос больше организационый
