Можно ли заменить расходомеры по перепаду давления, используемые у нас- Метран 100ДД на современные приборы? Чтобы прибор выдавал уже готовые значения расхода. У нас измеряется расход аргона в диапазоне от 0 до 30 куб.м. Нужен токовый сигнал 4-20 мА.
-
Хм, чем дальше в метрологию, тем страшнее и страшнее на нашем предприятии. Узел учета аргона проектировался нам под ключ, странно, что разработчики могли допустить такой ляп? Воду мы уже сами ваяли.
-
Водой заниматься мне не дали, но на моем участке так же есть узел учета с дифманометром, здесь так же используется формула, которую я приводил с комментариями. От службы кип получены такие данные по моему узлу: Измеряемая среда АРГОН Температура изм. среды 0.0 град. Цельс Абсолютное давление 1.6013 МПа Плотность при норм. условиях 1.6620 кг/м3 Внутренний диаметр трубопровода при t 20град.Цельс 25.00 мм Материал трубопровода сталь марки 20 Абсолютная эквивалентная шероховатость стенок трубопровода - 0.2 мм Поправочный множитель на тепловое расширение трубопровода 0.0000139 Поправочный множитель на тепловое расширение материала диафрагмы 0.0000165 Диаметр отверстия диафрагмы при t 20град.Цельс 8.933 мм. Материал диафрагмы сталь марки 12Х18Н10Т Коэффициент расхода 0.6147 Верхний предел измеряемого расхода 50 м3/ч Задача: считать объемный расход при рабочих условиях. Подскажите, в каком справочнике поискать коэффициенты для моего случая? Судя по формуле мне нужны: С-коэф истечения d-диаметр СУ при рабочей температуре, вероятно связан поправочным множителем на тепловое расширение материала диафрагмы Е-коэф скорости входа Кш-как то связан с шероховатостью Кп-притупление кромки, похоже связан с материалом СУ з-коэф расширения, это коэффициент объемного расширения аргона 3,676 ? К-коэф сжимаемости, я нашел 0,4216551? Т-абсолютная термодинамическая температура среды, 273 Ксу
-
Попробую вытрясти из метролога все необходимые данные для расчета по правильной формуле,напишу новый блок вычисления и включу его параллельно старому. Результатами поделюсь.
-
Спасибо всем, после продолжительного поиска был найден исходник с комментариями. Действительно, формула используется при расчете расхода газа. Вот такой комментарий разработчика: Вычисление расхода газа Сначала (только при необходимости) рассчитывается масштабный коэффициент K по формуле: K = Qm * SQR((tp + 273)/((Pp - dPm + Puni) * dPm)) Где: Qm - максимальный расход tp - расчётная температура, грд.C dPm - максимальный перепад давления (может быть где-то 0.1 - 30 КПа) Pp - расчётное давление Puni- количество единиц давления в одной атмосфере (1атм,98КПа...) Затем производится расчёт собственно расхода Q по формуле: Q = K * SQR(((P - dP + Puni) * dP)/(t + 273)) Где: Q - расход (в тех же единицах, что и Qm) dP - текущий перепад давления, КПа P - текущее давление перед сужающим устройством, КПа t - текущая температура, грд.C
-
Насколько я понимаю, в правильной формуле учитываются параметры СУ. Но в моем случае, все расчеты проводятся в приборе Сапфир, он выдает уже готовый результат, в виде перепада давления. Может существует формула расчета расхода по перепаду давления с учетом температуры и давления? В формуле, которую я разобрал явно видны коэффициент температурной коррекции и коэффициент коррекции по давлению.
-

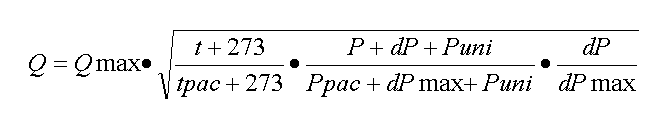

Приветствую метрологов. Не могу разобраться с формулой расчета расхода воды, с учетом температуры и давления в трубе. Исходная задача: в программный блок вычислений заходят переменные величины: -dP, перепад давления, кПа полученный с прибора Сапфир. В этом приборе уже настроенны параметры СУ и прочие. -t, температура воды, град -P, давление в трубе, кПа Перепад давления, кПа-токовый сигнал, нормируется 0...6.3 кПа В качестве констант определены такие данные: -Qmax=10.1, я предполагаю, что это максимальный расход -tpac=10 Это температура мне не понятна, и не 0 и не 20 (не НУ и не СУ) -dPmax=6.3, я предполагаю, максимальный перепад давления -Ppac=300, не понятно??? -Puni=101, похоже это 760 мм р ст=101 кПа Все данные входят в блок обработки, исходник которого утерян. Расчет происходит по такой формуле во вложении. Пытаюсь найти теорию, по которой получена эта формула, пока не могу.
