ShevaBat9

Добрый день. Может у кого имеется данный софт для NI LabVIEW или знает где можно скачать ? А то на официальном сайте только клиенты могут скачать их.. 1. Vision Development Module 2. Vision Development Runtime 3. NI IMAQdx

ГОСТ 8.409.81 https://ibb.co/54yx3G5

По МИТ 2.05 тоже вопросы, в точке 0,01 Ом допустимая погрешность 5% , но данному СИ так же присваивают 3 и 4 разряд по сопротивлению .

Спасибо , скопировал не тот , правильный 57943-14

Добрый день. Решил поверить мультиметр Fluke 8845A ( Госреестр 57943-14) с присвоением ему разрядов по ГПС, Эталонный калибратор по погрешности и по разрядам позволяет нам это сделать, но столкнулся с недопонимаем. у данного СИ в режиме измерения переменного напряжения имеются пределы измерения 100 мВ 3-5 Гц и 5-10 Гц , где относительная погрешность на 100 мВ составляет 1,04 % и 0,36 %, По ГПС №1706 для 3 разряда относительная погрешность должна входить в 0,15 %. Так же мультиметра Fluke 8845A диапазон измерения переменного напряжения 750 В 100-300 кГц , как рассчитывать если в ГПС №1706 доверительные границы относительной погрешности при 0,95 на данном напряжении рассчитаны только только до 100 кГц ? Мультиметр Fluke 8845A в режиме измерения сопротивления постоянному току , На диапазоне 100 мОм погрешность составляет 0,81 % что не соответствует допустимой погрешности для 4 разряда по ГПС №3456 в 0,5 % . Посмотрев Аршин увидел что данному СИ присваивают 3 разряд по переменному напряжению , 3-4 разряд по сопротивлению. Вопросы 1.Исходя из выше описанного для присвоения разряда эталону должны все пределы измерений удовлетворять ГПС или большинство пределов должны проходить по ГПС ? 2.Мы должны рассчитывать для всех диапазонов относительную погрешность начальной и крайней точки диапазона и определить тем самым максимальную относительную погрешность в данном диапазоне и сравнить её с ГПС ? Или сравнить только поверяемые точки указанные в методике поверки с ГПС ? 2.Как быть с тем, что диапазон измерений СИ по описанию типа находится вне ГПС (для частот свыше 100 кГц при напряжению свыше 300 В) ? 3. Почему одному и тому же СИ присваивают разные разряды, если погрешность рассчитывают по описанию типа ? 4.Как присваивать разряд по ГПС если СИ утвержденного типа и поверяется по МП ? Подскажите пожалуйста, впервые сталкиваюсь.

Заголовку МП да , но требуемую частоту они указывают 49.9 кГц которую и может выдавать 9100. вывод, повезло тем у кого 9100 с опцией )

Добрый день. По поверке NI 5160 выяснилось что 9500B ограничен по синусоидальному напряжения на нагрузке 50 Ом и 1 МОм до 5.5V p-p. А по методике требуется выдавать до 45 V. Открыв аршин почти каждый указывает 9500B, в чем секрет ? Ps в методике указан 9100 который может выдавать до 133 В синусоидальный сигнал .

Все оказалось довольно просто , требовалось ознакомиться с руководством по эксплуатации 🤭. Для выдачи напряжения через Ni max требуется отправить команду REMOTE/n для перехода в дистанционный режим . Спасибо за помощь ☺️

Добрый день. Уже в течении нескольких дней ломаем голову с калибратором Fluke 5730a , никак не может выдать напряжение либо получить ответ на запрос *IDN? Использую провод Fluke rs232-usb либо обычный usb , аналогично изменяя на калибраторе выход. установил usb драйвер который шел на диске к 5730a (cdc usb ) , при использовании usb провода определяется как CDC Serial (COM4) в COM портах а не USB При запуске в Ni max отображается как ASRL4:INSTR COM 4 хотя по идеи должен определять наименование прибора. Например, я подключил мультиметр 34980a и его полностью определило. Так же пробовал через Labview при добавлении visa определяет как COM без наименования прибора , write считывает команду *IDN? но при read он не считывает а просто записывает *IDN? а не наименование прибора. Подскажите пожалуйста в чем может быть проблема?

У нас Met/Cal. Калибратор 5730А с усилителем 5725А. Меня интересует больше поверка СИ, а так же вывод значений в протоколе поверки. Сейчас посмотрю на диске раздел manual, может там есть подробное описание действий.

Был у Вас, но только в приёмо- выдачном отделении), я не знал, что у вас есть экскурсии в лаборатории☺. А по поводу Met/Cal софт шёл в комплекте с калибратором, лицензию активировал а как дальнейшие действия производить ещё не разобрался, руководства по использованию Met/cal нет, 300 тысяч на обучение тоже нет 😆, это я уже просмотрел темы на форуме с вашим предложением по обучению 🙂. А ещё , просматривая форум, я увидел сообщение ,что обязательно должен быть провод 488 от Ni , то есть этот провод обязателен для работы калибратора с поверяемыми СИ и другой фирмы не подойдёт?

Добрый день. Есть те кто работает с Met/Cal на регулярной основе?) хотелось бы понять основы работы в данной программе, так что если есть знатоки напишите пожалуйста в лс . С меня причитается)

Большое спасибо!

Скиньте пожалуйста на почту vova-titanik@mail.ru . Заранее спасибо

В новой да, там хоть 4 номинал катушек указали ).

Да действительно можно . Но вопрос в том, получается ли у кого то измерить 2 мкв на катушке 0,001 Ом?

Добиться 2 мА получается если использовать катушку с номиналом 1 Ом

Добрый день. Столкнулся с проблемой в измерении пульсаций постоянного тока для модуля N6734b, (Гр-38545-08). Допустимая погрешить в пульсациях 2 мА. В методике указано использовать катушки сопротивления номиналом 0,001 Ом либо 0,0001 Ом. Измерения через катушки производить вольтметром В3-57. Для допуска в 2 мА вольтметр должен показывать 2 мкВ при использовании катушки 0,001 Ом, а при 0,0001 Ом 0,2 мкВ. Но в описании типа на В3-57 указано что он производит измерения от 10 мкВ. Сам же данный параметр пробую измерить на АКИП -2402 . Скручиванием проводов и ферритовым сердечником добился только 0,3 мВ). Конечно можно решить проблему взяв катушку другого номинала , но это уже несоответствие методики поверки .Так что нужен совет ,кто как измеряет ?)

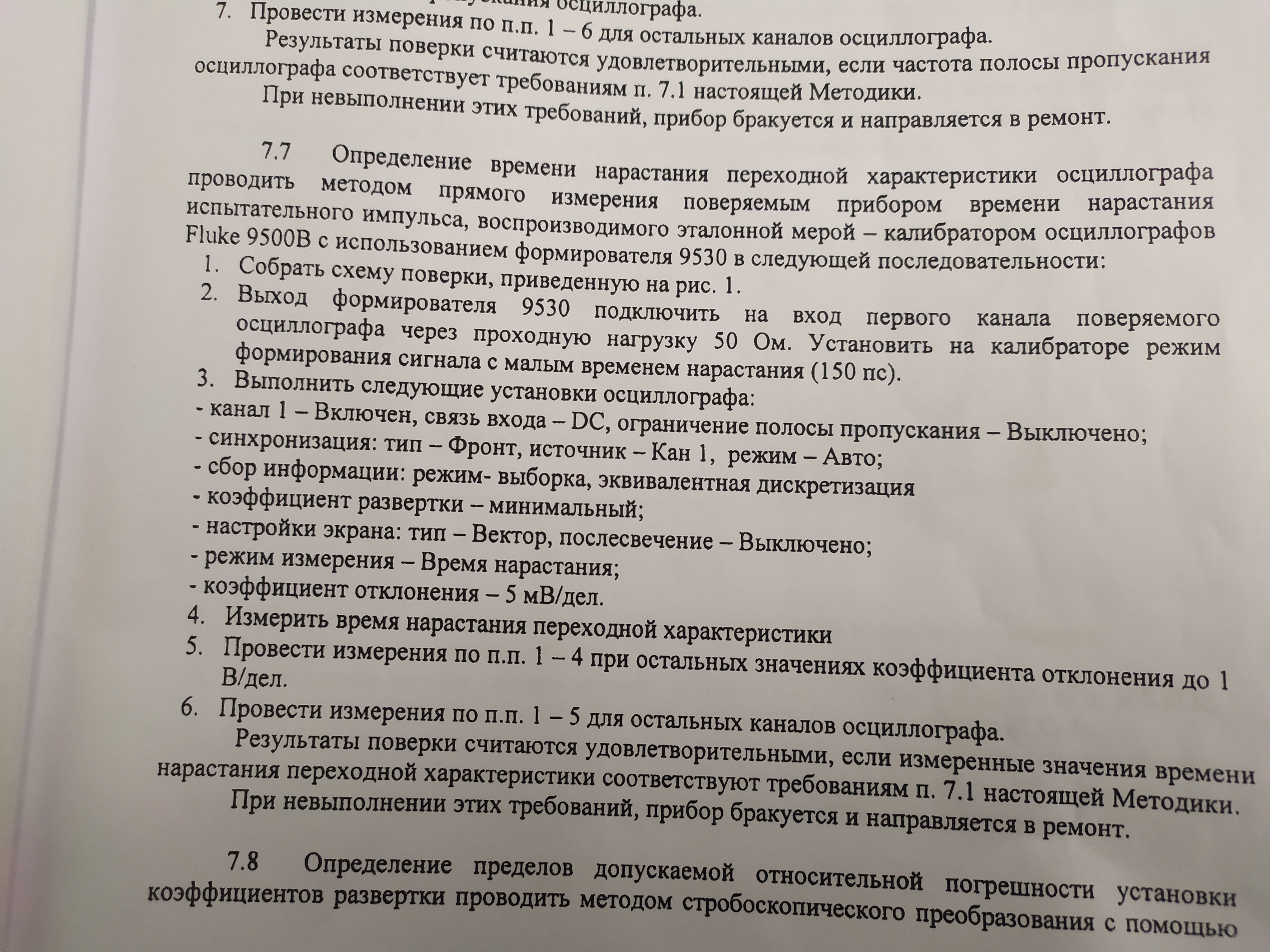

Да это понятно что неправильно). Но я не могу понять как мне произвести измерения при коэффициенте отклонения в 1 В п-п где нужно выдать сигнал амплитудой 4 В п-п. 500 пс я выдать не могу, там только до 3 В . Эталон указывают 9500 В. 100 нс выдавать смысла нету, тк время нарастания осциллографа 7 нс.

🤣данное сообщение неактуально , удалить смайлик невозможно.

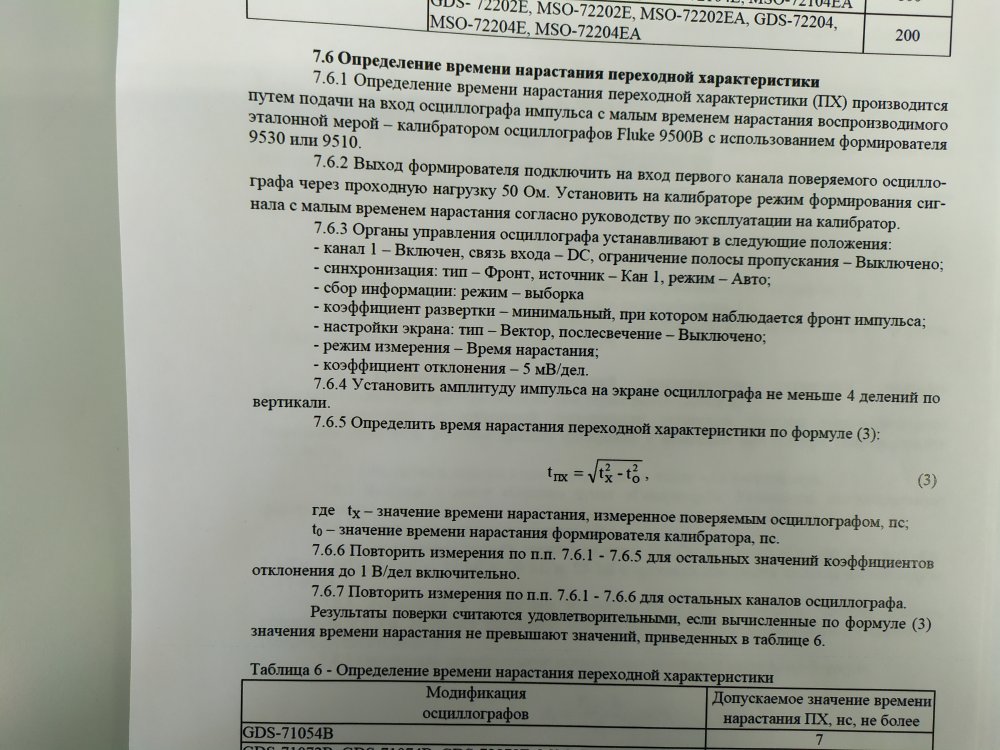

Сейчас тоже столкнулся с данной проблемой при поверке GDS-71054B. Где нужно выдать 4 В п-п а это возможно только в режиме HV , в описании написано что выдает 100 нс но осциллографом измеряет 141 нс на при допуске в 7 нс .

Спасибо). А то я думал что только у меня так). Получается выполнить поверку но без крайних точек 7.5В+ п-п на 50 Ом, тк через опцию только до 5 вольт . С обычного выхода 9100 тоже не выдать напряжение на 50 Ом нагрузку тк входной ток 9100 =20 мА. Понимаю что коэффициент отклонения определяют на постоянном токе, но аккредитацию это мало волнует). А так интересно они методики пишут хотя на ni 7851, 6255 они написали нормально.

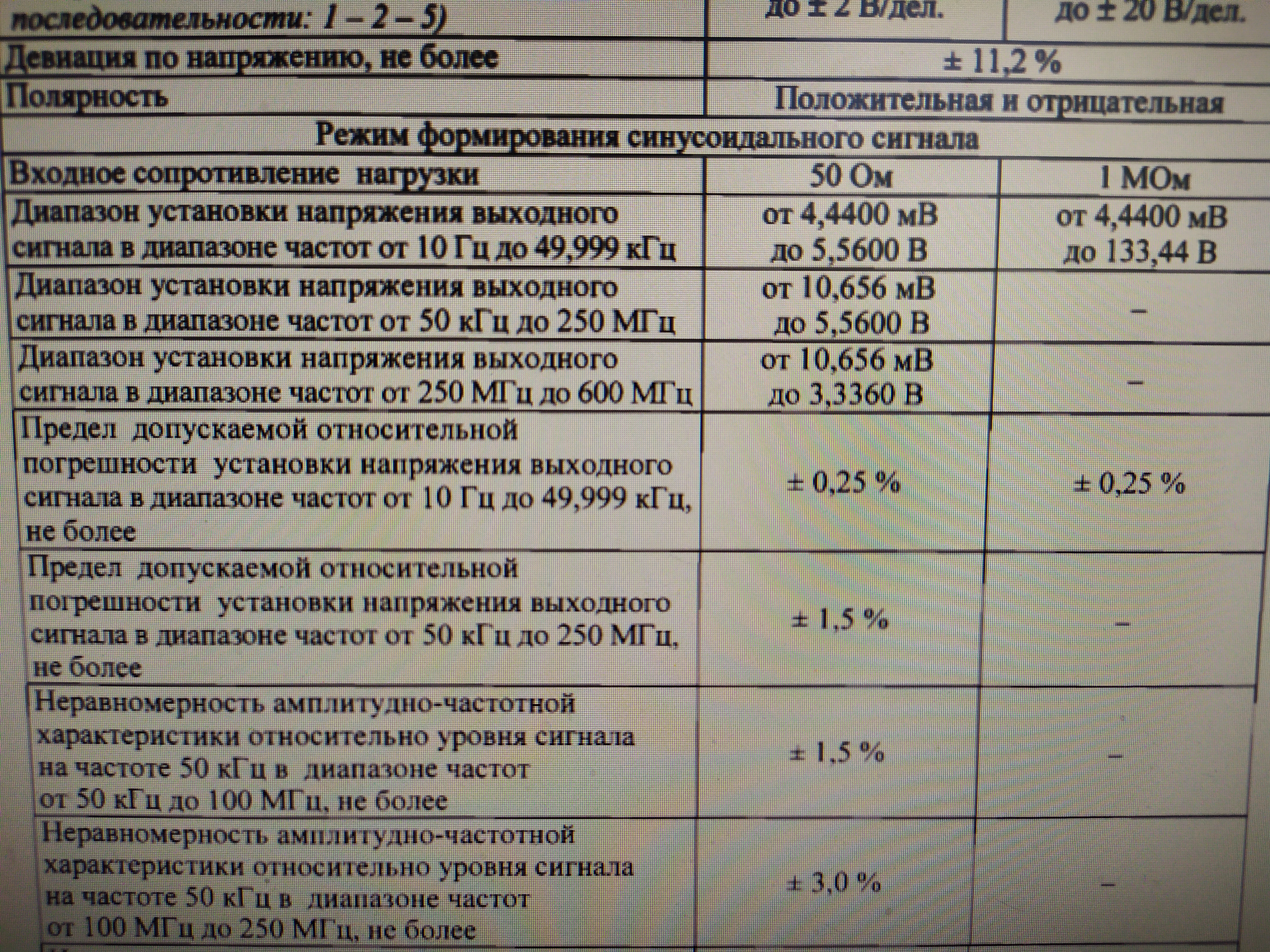

Добрый день . Осваивая калибратор 9500В поверяя ni pxi 5122 столкнулся с проблемой в пункте 7.3.2.7. Определения погрешности коэффициента отклонения Методики поверки МП РТ 2121-2014 . Тут указанно что нужно выдавать синусоидальное напряжение 7.5 В p-p при нагрузке 50 Ом. 9500 В выдает синусоидальный сигнал до 5.5 В на 50 Ом. В методике поверки описано что надо использовать fluke 9100 с опцией 600, где через тройник с выхода опции 600 МГц сигнал поступает на ni pxie 5122 и на мультиметр. Но, из описания типа на 9100 синусоидальный сигнал на 50 Ом тоже до 5.6 В. Наверно речь идëт о подаче переменного напряжения через обычный выход переменного напряжения а не через опции?

Спасибо за разъяснение)
