Игорь С.

Речь не о гравировки номинального размера, а серийного номера меры. Представьте, что этот номер наноситься после поверки меры, на этапе комплектации набора. Представьте, что номер наносится на рабочую поверхность меры. Глубина нанесения должна быть такой, чтобы не высвободился слой, чтобы меру заново не проглаживать. Считаю возможным, что рано или поздно от царапин этот номер может затереться до нечитаемого состояния.

Вполне возможно, что серийный номер может стереться. Его могут наносить на уже доведенные меры и неглубоко, чтобы не остался огарок.

Здравствуйте. Отправил на указанную почту.

Решили вопрос? Судя по форме изделия - вероятнее всего вал в механизме вращается в вертикальном положении. Выходит, что и балансировка, и измерения биения - должны были выполнятся в вертикальном положении.

Для наглядности, отдельно замерить диаметр, отдельно огранку (на призмах или любой другой выемке). Отклонение формы возникло после токарной операции?

Интересно увидеть ваше мнение, как замерить перпендикулярность торца к оси, у трубы без допусков и чистовой обработки.

Так себе это и представлял. Подведем итог, решение данной не имеет смысла, т.к. множество вводных данных не преведены в условии. При расчете по свободным допускам, результат измерения превысит допуск.

В сечении деталь представляет собой кольцо. Поставили на плиту. Если представить, что его внутренний диаметр позволяет поставить внутрь этого кольца угольник (УЛ УЛП УЛЦ), то определив заранее конусность - мы можем определить наклон оси от торца. В реальности, рационально было бы использовать КИМ, которая могла бы провести оси хоть по наружному, хоть по внутреннему диаметру и замерить перпендикулярность торца к ним.

Неуказанный допуск профиля продольного сечения детали превышает допуск на перпендикулярность. Принцип измерения указан в методике МИ 1799, пункт 4.3.7

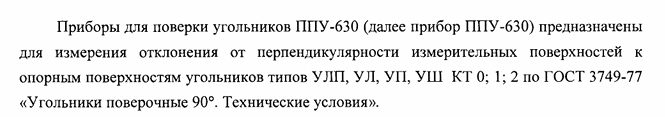

При помощи ППУ-630 замеряется только перпендикулярность.

Толщину основания у угольника более 100мм вряд ли встретите. Так что - только 4 скобы и 4 микрометра. Не считая стоек, индикаторов и плит только по этому пункту.

Здравствуйте. Отправил на указанную почту. Письмо может попасть в папку "Спам".

Здравствуйте. Срок обучения будет зависеть от исходных навыков обучаемого. Обычно, срок обучения по всем курсам кандидата "с улицы" составляет 4 до 6 недель. Выборочный курс, например шабрение, обычно осваивают за 5-10 дней. Стоимость пока озвучить не могу.

Здравствуйте. Отправил на указанную почту. Письмо может попасть в папку "Спам".

Выполню работы по ремонту средств измерений (в т.ч. разрядных), всех размеров, следующих типов - плиты (чугун, гранит), угольники(сталь, гранит, чугун), линейки поверочные(сталь, гранит, чугун), бруски контрольные, столики и измерительные ножи микроскопов, линейки синусные, столики оптиметров и стоек. Доводка гладких образцовых колец и пробок. Восстановлю концевые и угловые меры, угловые призмы(калибрую самостоятельно). Возможна организация работы на месте установки СИ. Приёмка выполненной работы осуществляется метрологической службой заказчика либо сторонней аккредитованной лабораторией (в т.ч. региональным ЦСМ) с оформлением свидетельства о поверке или сертификата о калибровке. Заключение договора на комплексное периодическое обслуживание средств измерений Вашего предприятия. Обучение и консультации по специальности "Слесарь-инструментальщик" сотрудников Вашего предприятия. Не беру в работу универсальные СИ - штангенинструмент, микрометры и рычажные скобы, индикаторы, рулетки, "строительный" измерительный инструмент. #ремонт измерительного инструмента #средства поверки #меритель #калибры #эталон

Как на данный момент обстоят дела с ремонтом мер и другого инструмента? Могу предложить услуги по обслуживанию предприятия либо обучению сотрудников.

Приветствую участников форума! Хотел бы определить общую потребность действующих предприятий современного Российского машиностроения таких средств измерений как: КМД, угловые меры, наборы ПКМД; измерительные ножи микроскопов и др. поверочный инструмент и приспособления. Вопрос идет не только о ремонте, но и об полном цикле изготовлении СИ.
