metrolog_tdn

У вас газоанализатор или сигнализатор? Выходной сигнал есть линейный (аналоговый или еще чего) или релейный выход ? Или только "звук" и светоиндикация порогов? Больше бы данных.

Давайте почту!

Почту надо, вышлю!

По 0,3 мм. Уровнемеры от 0,5 мм уже есть. Чем их поверять? В методике прописаны "Уровнемерные установки", а где их взять? Рулеткой с лотом? Можно. Чем поверять сам стенд, в методике прописано, могу выслать! А мы сами ее поверяем стенды, и/или привлекаем ближайшие ЦСМ. Интерферометр есть свой Renishow XL-80. По съему уровнемеров. Уровнемеры в 80% случаях тех заказчиков с кем мы работаем снимают с "трубы" или резервуара. Для калибровки и/или настройки , даже если поверка не нужна. У вас на производстве похоже попросту нет необходимости в этом. Или органу аккредитации до Вас ехать лень! 14 февраля получили продление на стенд. Сейчас копируют все кому не лень. У кого-то получается уподобить. Но на серию еще ни кто не вышел. Что касается нас мы уже за 30 штук сделали стендов. Порой сам удивляюсь сколько у нас в стране МЛ раскидано.

Зависит от бюджета и конечных задач. Если у вас в составе лаборатории есть генератор нулевых газов или нет проблем с закупом баллонов (40 литровых) с Азотом и ПНГ, то генераторы серии ГГС от мониторинга явно повысят гибкость лаборатории. Все больше и больше методик поверки включают генераторы. Причем есть комбинированные генераторы с термостатами для ИМ, позволяющие готовить микроконцентрации. Достоинством еще является, что их делают "в стенах" головного метрологического института. Генераторы от ИНФАН серии ГР являются более бюджетными решениями и для приготовления некоторых смесей могут даже использовать в качестве разбавителя воздух их лаборатории (ну естественно если речь не о кислороде менее 21 % и т.д.) . В инфане есть побудители расхода (мини компрессоры) упрощающие схему подключения. Так же есть генератор на хлор с электрохимической ячейкой. Немного проще содержать и обращаться чем с ИМ, но тут на любителя. Цена примерно один к двум.

Похоже надо делать исполнение установки в вертикальном положении. Причем чтобы установка могла принимать как горизонтальное так и вертикальное положение. Вы давать протокол на два вида измерения с индексами "В" и "Г".

Добрый день, Александр! Благодарю за проявленный интерес к теме. В той же МИ 1780-87 пункт 1 "Операции и средства поверки", подпункт 1.2 гласит: "Допускается применять другие средства поверки, прошедшую метрологическую аттестацию и удовлетворяющие по точности требованиям настоящих методических указаний." Как вы могли заметить в ОТ на установку мы ссылаемся на ГОСТ Р 8.763-2011 ГПС и, действительно, по данному документу мы соответствуем ленте 3-го разряда. На 2-ой не претендуем. Хотя, при каких то условиях стенд и будет соответствовать 2-му разряду, но явно на меньших длинах, например без перекладки с ВПИ до 5 м. Но это дополнительные испытания и протоколы с улучшенными калибровками и характеристиками. Что касается переговоров. Установка еще новая. И "новый" принцип измерения построен на сравнении результатов не с эталонной лентой, как описано в МИ1780, установка в комплексе "воспроизводит" длину. Попросту, еще нет прецедентов для обращения в институт. Если такая необходимость возникнет, мы конечно же напишем. И заказчика наедине со стендом и возникшими трудностями не оставим. Например, уже назревает вопрос, на каком основании на нашей установке можно поверять рулетки и ленты длинами до 100 м. Ведь ГПС по ГОСТ Р 8.763-2011 ограничена 50 метрами. Но пока таких вопросов не возникает.

о В общем то готов ответить на все вопросы. Пишите в личку, свяжитесь с нами. Поможем чем можем.

Почему Вы решили задать вопрос об этом на форуме, даже не попытавшись обратиться к нам даже с претензией? Мы всегда подходим конструктивно к решению возникших проблем.

Для кого позор? Он же прошел метрологическую поверку в ЦСМ. Хотите кого-нибудь обвинить?

Позор для кого? Ну похоже вы работаете на ней? ))) Что еще скажите хорошего или плохого?

Спасибо за оценку, господин Инструментальщик! Все, что были указаны в ТЗ, метроштоки, проходили под эти 7 стендов, что мы сделали для МО. Есть новая модификация. ЭлМетро-ЛИЗА. там любой метрошток пройдет пройдет и не только он. А подложка под метрошток это просто приспособление которое можно сделать для любых целей. А вы пользуетесь одной из наших установок или по видео решили оценить?

Дмитрий Андреевич, во вложении. 3062.000 МИ.pdf

В личку запрос. Могут забанить админы.

Посмотрите генераторы серии ИНФАН ГР. Тоже не плохие приборы.

Добрый день, формучане, оживлю тему получили свидетельство УТ на установку. Назвали ЛИЗой. (Линейные измерения автоматизированные). Свидетельство УТ

До 100 метров можно до 200 нет. Не было в ТЗ. Сейчас еду в Москву потом к заказчику на ИЦУТ. Интерферометр с собой! Скоро выложу результаты.

Есть какие результаты? Установка у заказчика собрана и настроена. Купили интерферометр. Получили прекрасные данные. В проектах ОТ и МП заявляем погрешность (8+8L) мкм. На самом деле получилось в 10 раз точнее. Что касается межповерочного интервала 36 мес. Ждем документы. ТУ утверждено и подписано. Протоколы испытаний на рассмотрении. Так что скоро все будет. Наберитесь терпения.

Мы уже 4-й год ждем из Оптимы СПБ рулетку третьего разряда. Деньги не вернули. За это время сами разработали уже два стенда и утвердили как СИ, для поверки рулеток, метроштоков, реек нивелирных, линеек

А проходите испытания на утверждение типа? Как движется? Движется семикилометровыми шагами ("мили" импортозаместили километрами :-) ). Саму установку собрали ждем товарищей из института.

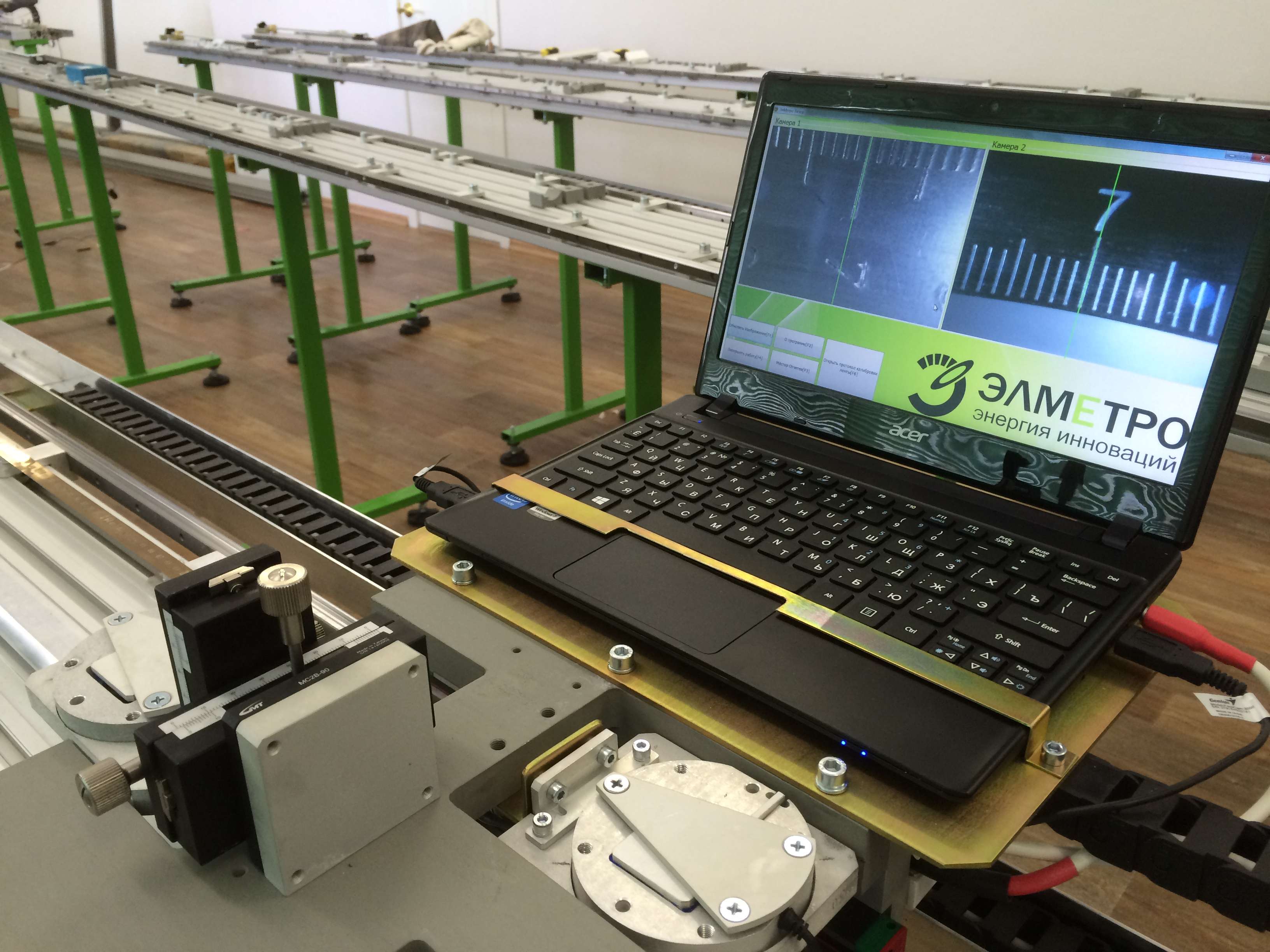

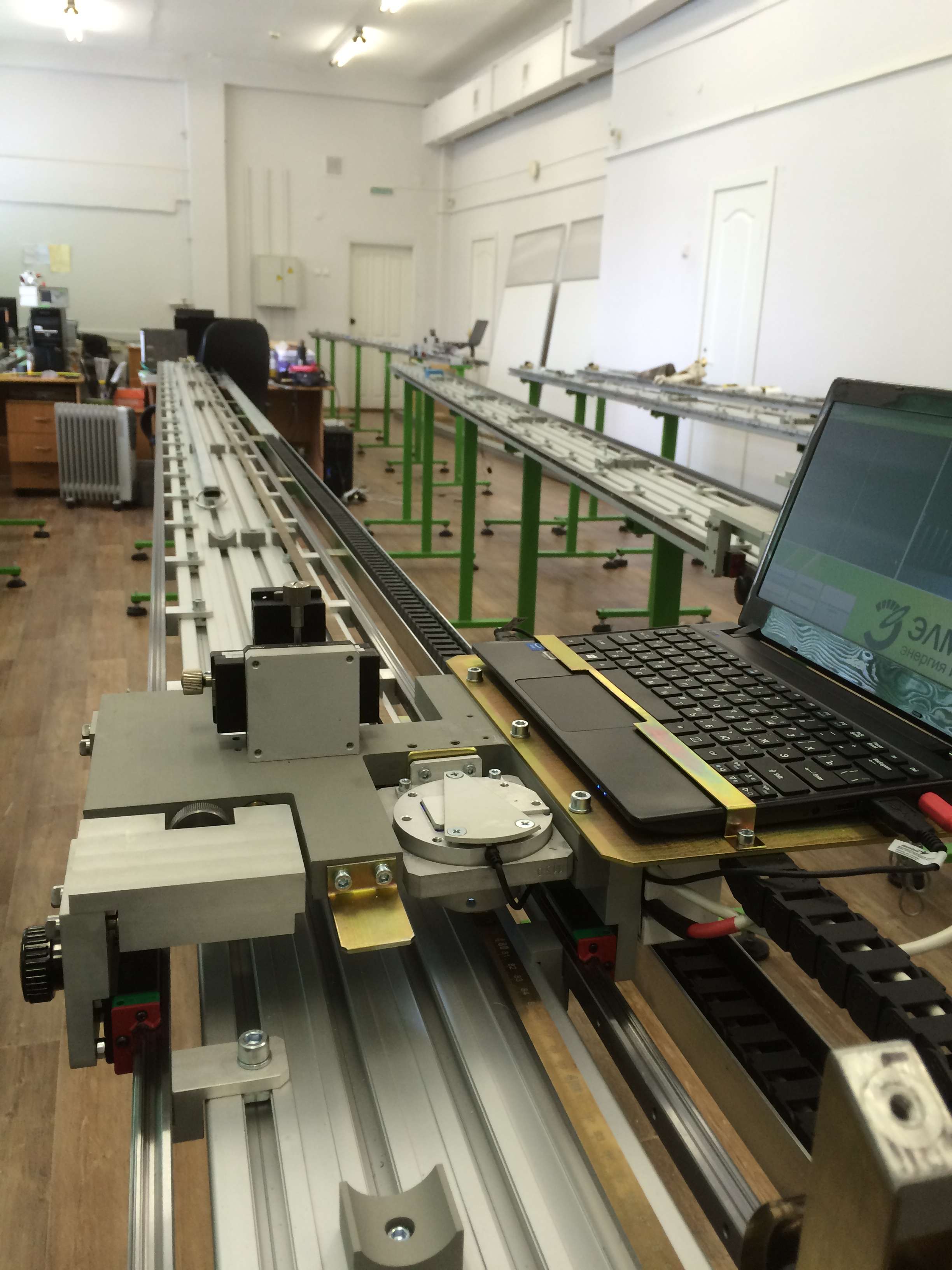

Ну и видео для затравки с экрана на новой установке примкое ПО будет. Она уже автоматизированная с прецизионным приводом. Дискретность 1 мкм.

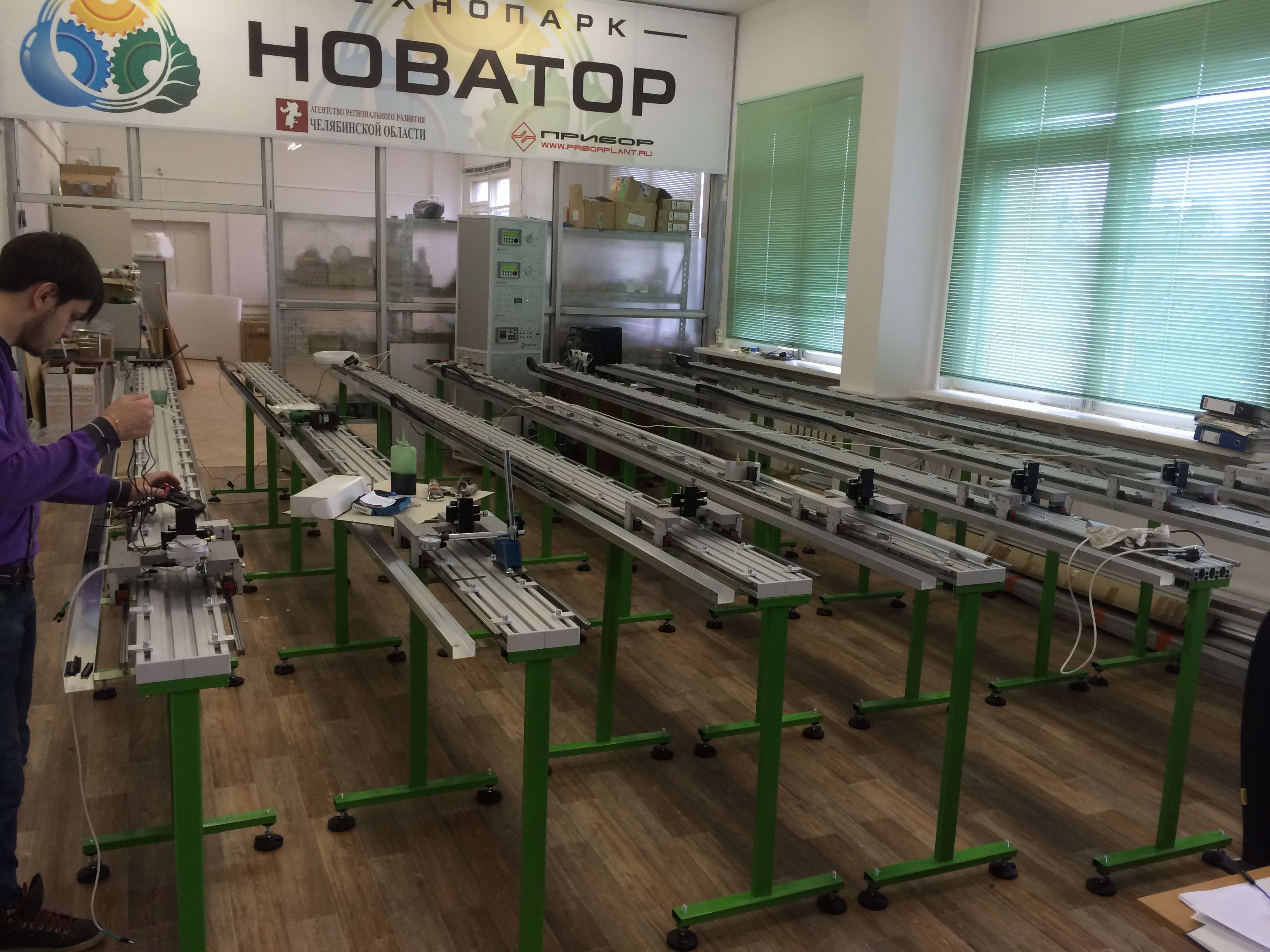

Да а вот наш первая версия ручная

Добрый день! Очень интересный вариант! И каков мах диапазон будет у этого стенда? Если Вы позиционируете его под 2 разряд, что будет являтся эталоном? Пока по результатам испытаний до 5 м 2-й разряд при перекладке на 4-й раз сохраняется, далее уже 3-й и хуже. На 10 метровом компараторе 2-й разряд. Но как показывает практика на большие длины такой точности не требуется. Стенд целиком будет являться эталоном, так как в его основном принципе заложен комплекс взаимосвязанных измерений. Назову один из них. Для определения коэффициента линейного расширения стенда использованы 4 точных цифровые термометра. После завершения испытаний все данные буду отправлять по запросу.

Сейчас проходит испытания стенд ЭлМетро-УПРР 4400 для поверки и калибровки рулеток измерительных (2-го и 3-го класса) , реек невилирных (в т.ч.инварных), линеек измерительных, лент землемерных и метроштоков. Ленты до 50 м. , линейки до 5 метров, метроштоки до 6,5 м, рейки до 4 м. Исполнения от 1 м до 10 м, автоматизированное перемещение каретки с визуальным отображением увеличенной картинки изображения штрихов поверяемого СИ. Сейчас испытываем стенд на соответствие эталону 2 - разряда (2+2L)*n, на данный момент получилось (1+5L)*n мкм, где L - длина исполнения компаратора-стенда в метрах (от 1 до 10м), а n - количество перекладок если они требуются. Как пройдем испытания выложу все что необходимо в общий доступ.
