Наконечники конечно же менять после настройки на меру нельзя. Используйте плоские ленточные. После установки нужно выровнять их параллельность регулировочными винтами на пинольной бабке в соответствии с руководством по эксплуатации.

ГОСТ 4380-48 Микрометры со вставками с ценой деления 0,01 мм.pdf ГОСТ 4380-78 Микрометры со вставками. Технические условия.pdf

Кто может поделиться скан-копией ГОСТ 4380-78 (-63 -48) ГОСТ 4380-86 Микрометры со вставками. Технические условия.pdf

Я встречал индикатор с желтым циферблатом с обозначением "не магнитный", не знаю можно ли отнести это ко всем "желтым". Фото нет.

27.2720 1979 Калибр Паспорт 160 (160.0.00.0.00 ПС) И-7139 432-50.pdf 27.2720 1985 Калибр Паспорт 160 (160.0.00.0.00 ПС) С-8109 432-50.pdf 27.2720 1975 КИ Паспорт МКП (МКП 1.000 ПС) 02265 432-50.pdf 27.2720 1973 КИ Паспорт МКП (_) 4236 432-50.pdf 27.2720 1966 КИ Аттестат МКП (_) 719073 432-50.pdf

Меня интересует как измерить у данной пробки несоосность гладкого диаметра и резьбы? Не применяя для этого специальные приборы типа IAC MasterScaner.

33.3310.0 2010 Agat Паспорт СОПпр-2а-2-010 (4282НА_001000) 8565 11519-06.pdf

Подключения чего к чему вас интересует? Какой у вас состав установки? Что именно непонятно?

Ищу паспорт на угольник УШТК под номер реестра 12367-00, качеством "хороший скан с оригинала". Дополнительно интересует как выглядит заводская маркировка таких угольников. Благодарен сообществу за тот паспорт что есть на форуме, ищу качеством лучше.

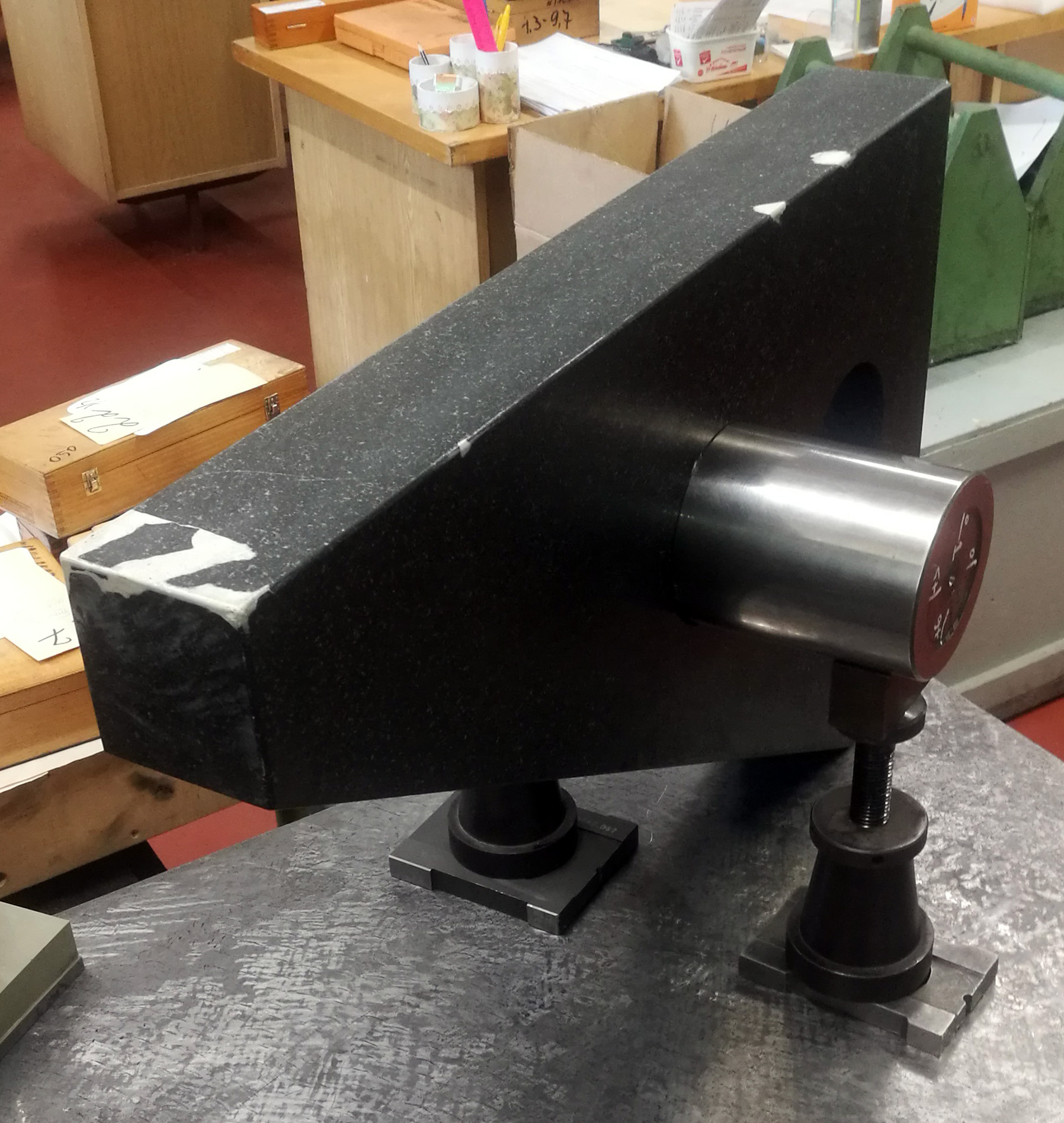

Как то так, размер 630х400

Инструкция 108-55.pdf

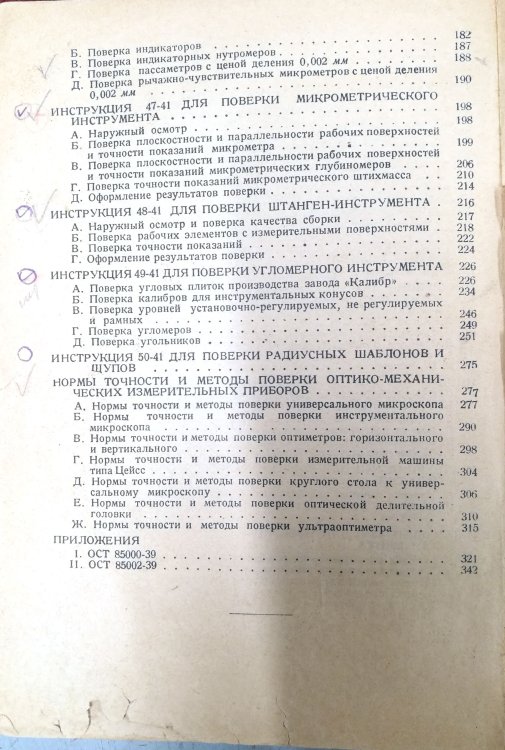

Есть 1941 год, могу отсканировать отдельные страницы по запросу.

Страница аннулирована 26.01.1995

Есть 1957, но думаю там бланк не менялся, года выпуска бланка не указано. 1957 ИКВ 570154.pdf

Удивляюсь как в Аршине появился "Калибр" и нет "Красного инструментальщика" если даже на фото в описании типа четко видно логотип "КИ"!

Микрометр МСС-СССР завод КАЛИБР 500-600мм

Не прочитал что "Калибр". Калибр свыше 150 не встречал никогда. Тем более с паспортом

Есть и на другие года выпуска. 27.2731 1953 КИ Аттестат МК (_) 33752 287-49.pdf 27.2731 1959 КИ Аттестат МК (_) 97316 287-49.pdf 27.2731 1960 КИ Аттестат МК (_) 1723 287-49.pdf 27.2731 1965 КИ Инструкция МК (_) б_н 287-49.pdf 27.2731 1971 КИ Аттестат МК (_) 15115 287-49.pdf 27.2731 1975 КИ Паспорт МК (_) 660 287-49.pdf 27.2731 1971 КИ Инструкция МК (_) 19218 287-49.pdf 27.2731 1972 КИ Паспорт МК (_) 33404 287-49.pdf

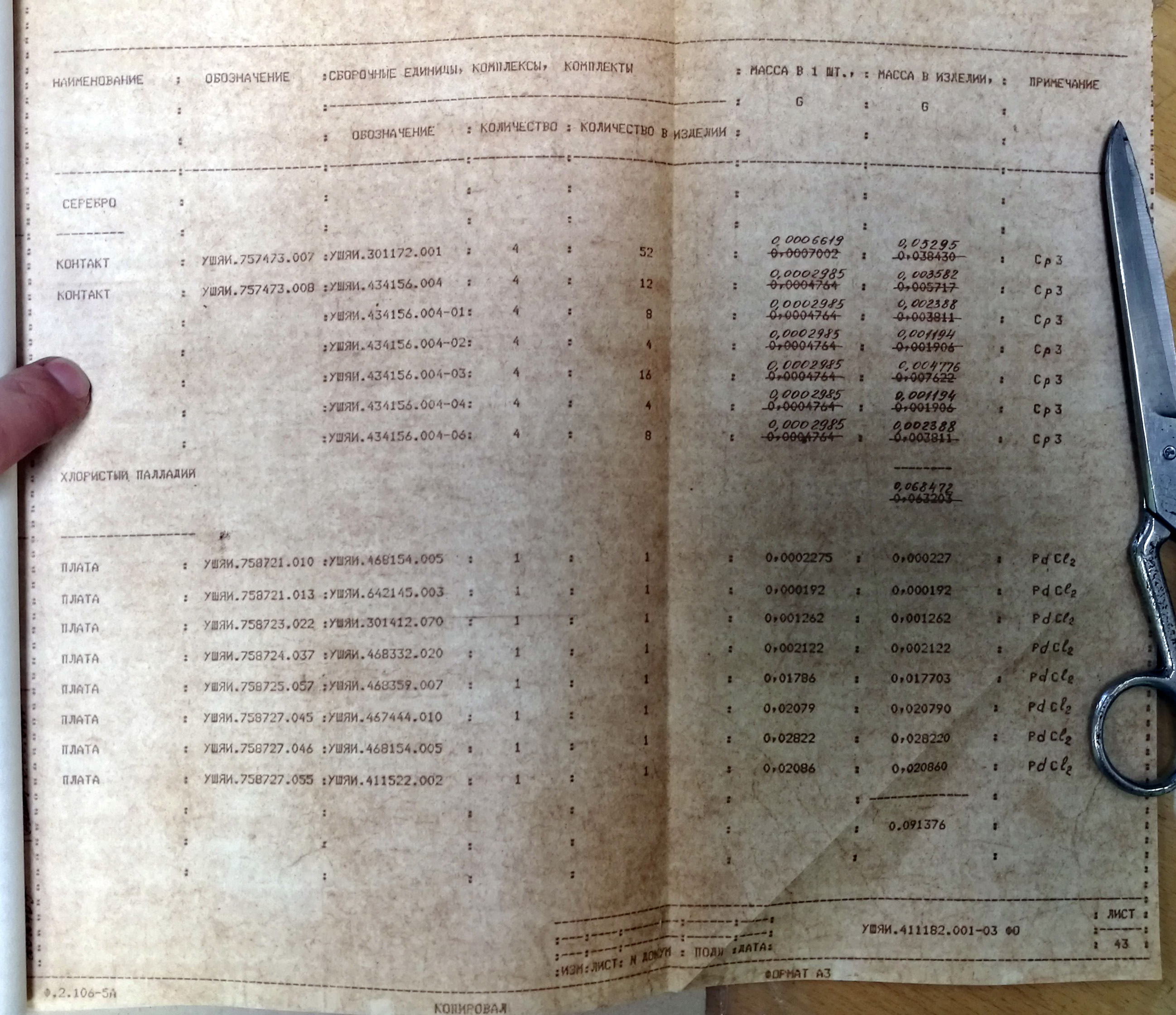

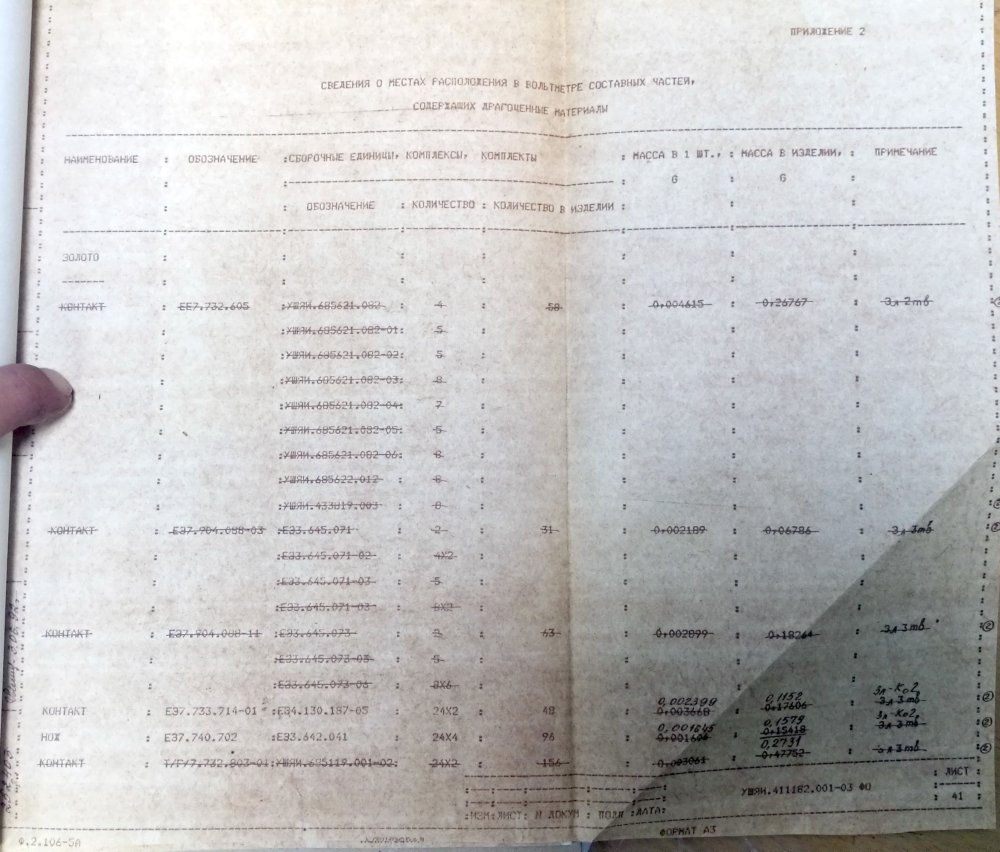

Добрый день! Такой вариант подойдет? Страницы из формуляра, год выпуска 2000 Заметил страницы не по порядку, не хватает 42 или пролистал или нет ее, уточню.

Амперметр и миллиамперметр Д5014, вольтметр Д5015, ваттметр Д5016. Техническое описание и инструкция по эксплуатации Просмотреть файл Амперметр и миллиамперметр Д5014, вольтметр Д5015, ваттметр Д5016. Техническое описание и инструкция по эксплуатации Автор chifex Добавлен 03.05.2024 Категория Техническая документация

Есть еще техническое описание и инструкция по эксплуатации 1978 и 1981 года, но размер превышает допустимый для вложения. 34.3445 1980 Точэлектроприбор Паспорт Д5015 (_) 59295 4195-74.pdf 34.3445 1978 Точэлектроприбор Паспорт Д5015 (_) 39099 4195-74.pdf

На практике пользовался тремя вариантами для измерения внутреннего диаметра резинового кольца: Измерение на конусе с отметками через 0,2 мм (или с другим шагом). Метод - опускание до числовой отметки кольца под своим весом, выравнивая перекос руками. Недостатки - кольцо можно натянуть, кольцо может встать на перекос, нужно набить руку. Измерение на видео микроскопе, функция сплайн. От 10 точек и более в зависимости как ровно ложиться кольцо, первая и последняя должны совпадать. Вычисление длины кривой и пересчет по формулам круга в диаметр. Хорошо подходит для тонких колец, которые ложатся как угодно но не окружностью. Функция окружность на микроскопе достраивает окружность по тем точкам которые не принадлежат кольцу. Для изделий из резины считаю она не подходит. И последний мой вариант - измерение по патенту из приложенного файла. Правда при вашей толщине кольца 10 мм и диаметре 120 мм думаю будет сложно. Я этим методом измерял диаметр 260 мм толщина 8 мм. Про патент вижу уже написали, да и про конус тоже... Патент SU1060927A.pdf

Можно обратиться в Нижегородский ЦСМ, там есть специалист. Только очередь на данные работы несколько месяцев.
