Продам преобразователи расхода вихреакустические Метран-300ПР.

Преобразователи расхода вихреакустические Метран-300ПР (далее – преобразователь) предназначены для технологического и коммерческого учета расхода и объема воды и водных растворов в заполненных трубопроводах в системах водо - и теплоснабжения как в составе теплосчетчиков или счетчиков-расходомеров, так и автономно.

Принцип работы преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока.

Преобразователь содержит призму трапецеидальной формы, пьезоэлементы -излучатели, пьезоэлементы - приемники, генератор, фазовый детектор, адаптивный фильтр и блок формирования основного импульсного выходного сигнала.

При обтекании трапецеидальной призмы потоком жидкости за ней образуется вихревая дорожка, частота следования вихрей в которой пропорциональна расходу.

За телом обтекания в корпусе проточной части расположены диаметрально противоположно друг другу пьезоэлементы. На пьезоэлемент - излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе.

На пьезоэлементе - приемнике ультразвуковые колебания преобразуются в электрические и подаются на фазовый детектор.

На выходе фазового детектора образуется напряжение, которое по частоте и амплитуде соответствует интенсивности и частоте следования вихрей. В связи с тем, что частота следования вихрей пропорциональна расходу, она является мерой расхода.

Для фильтрации паразитных составляющих (вибрация трубопровода, пульсации давления) сигнал с фазового детектора подается на цифровой адаптивный фильтр, выполненный на базе микроконтроллера. Помимо фильтрации микроконтроллер выполняет функции вычисления расхода и формирования набора выходных сигналов.

Выходными сигналами преобразователя являются:

- импульсы с частотой пропорциональной расходу;

- токовый сигнал 4 - 20 мА (20 - 4 мА);

- цифровой сигнал на базе HART протокола в стандарте Bell-202;

- цифровой сигнал на базе протокола ModBus RTU в стандарте EIA RS - 485.

Кроме того, преобразователь может быть снабжен индикатором, отображающим накопленный объем, расход и время наработки. Наличие или отсутствие индикатора, а также типы выходных сигналов определяются при заказе.

Типоразмер: DN=100мм

Диапазон измерения: 200 м3/ч

Рабочее давление: PN=16

Напряжение питания: 220 В

Погрешность измерения: ± 1 %

Год выпуска: 2009

ЖК-индикатор: Есть

Выходной сигнал:4 – 20 мА

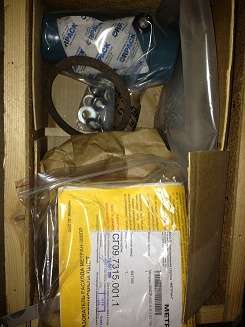

Приборы в наличии, документы в порядке. Цена договорная, зависит от условий оплаты, все виды расчетов. Есть возможность доставки в ваш регион. Поверка проводится по согласованию сделки.
