Весь контент пользователя metrolog61
-
Мы изготавливали калибр-пробки метрические для своих нужд. Шаг, накопленную погрешность шага, угол профиля, половину угла профиля контролировали на микроскопе УИМ-23, средний диаметр методом 3-х проволочек.
-
Сомнения в контр. Калибрах для контроля резьбовых колец
metrolog61 ответил на тема форума автора Яночка в Общие вопросы
Средние диаметры сравните. -
Есть ли альтернатива ФБУ "Ростест-Москва" по оказанию услуг поверки средств измерений?
metrolog61 ответил на тема форума автора prokrust73 в Общие вопросы
По геометрическим измерениям можно обратиться в ООО РМЦ "Калиброн" г.Москва. -
Для линейных измерений есть РД 50-98-86 "Выбор универсальных СИ линейных размеров до 500 мм" и ГОСТ 8.051-81 "Погрешности, допускаемые при измерении лин.размеров до 500 мм ".
-
Описание типа еще может пригодиться, т.к. готовую курсовую здесь ,наверно, не найдете. 28228-04.pdf
-
Metodika poverki KRAU2.844.pdf
-
Хотя это методика на преобразователь, а Вам нужно на анализатор - КРАУ2.844.005МП.
-
Если никто из поверителей не откликнется , то посмотрите вот эту методику. kp-2_MP.pdf
-
Чем и как измерить отклонение от перпендикулярности!?
metrolog61 ответил на тема форума автора metrologzkrl в Измерения
Базируетесь на наружный диаметр, а на чертеже базой является внутренний диаметр Ф80Н7. -
Чем и как измерить отклонение от перпендикулярности!?
metrolog61 ответил на тема форума автора metrologzkrl в Измерения

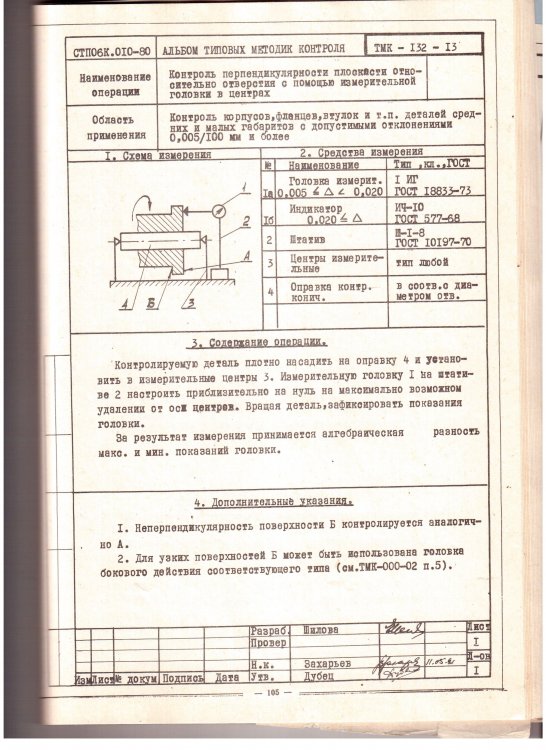

Посмотрите этот метод контроля.
-
Еще "Тензо-М", Московская обл., г.Люберцы
-
УИМ-23 интересует стоимость, otksasta@yandex.ru
-
Добрый день! Нужны рисунки к инструкции по обслуживанию эвольвентомера VG-450, они находятся в инструкции на немецком языке. В инструкции на русском языке только ссылка. Если у кого-то есть, прошу поделиться, буду очень благодарна.
-
Ремонти юстировка эвольвентомера VG-450
metrolog61 ответил на тема форума автора metrolog61 в Ремонт
С АО "МетроСтандарт" я связывалась, нашла их в интернете. Но ответили, что "на данный момент времени у нас нет специалиста, который ранее занимался ремонтом эвольвентомеров". И ООО Карл Цейс ответил, что их компания не занимается обслуживанием данного оборудования. -
Ремонти юстировка эвольвентомера VG-450
metrolog61 ответил на тема форума автора metrolog61 в Ремонт
Спасибо . -
Коллеги, подскажите, пожалуйста, где найти специалиста по юстировке и ремонту эвольвентомера VG-450 (Карл Цейс).
-
Посмотрите ГОСТ Р ИСО 230-1-2010 ч.1 "Методы измерения геометрических параметров " п.5.2. .Хотя это касается испытания станков, но там описаны все методы измерения прямолинейности
-
Методы контроля элементов червячных фрез (которыми режут зубчатые колёса)
metrolog61 ответил на тема форума автора Dobrometr в Измерения
Высоту зуба, толщину, угол профиля, шаг - контролировать на микроскопе. -
У нас прибор по-проще - TR100. В приложении указано,что при Ra >10-20 рекомендуемая длина отрезка 8. При неверно выбранной длине отрезков будут некорректные результаты.
-
оправка контрольная с коническим хвостовиком
metrolog61 ответил на тема форума автора oas063 в Измерения
Такие оправки относятся к контрольной оснастке. Ставить на учет и проводить периодическую проверку нужно. Проверяем сами в лаборатории измерительной на соответствие чертежу. -
Диаметры от 5 до 195 мм можно также измерить на универсальном микроскопе УИМ-23 с приспособлением для отвестий ИЗО-1. Цитата
-
Mitutoyo. Метрологический справочник по высокоточным средствам измерения.
-

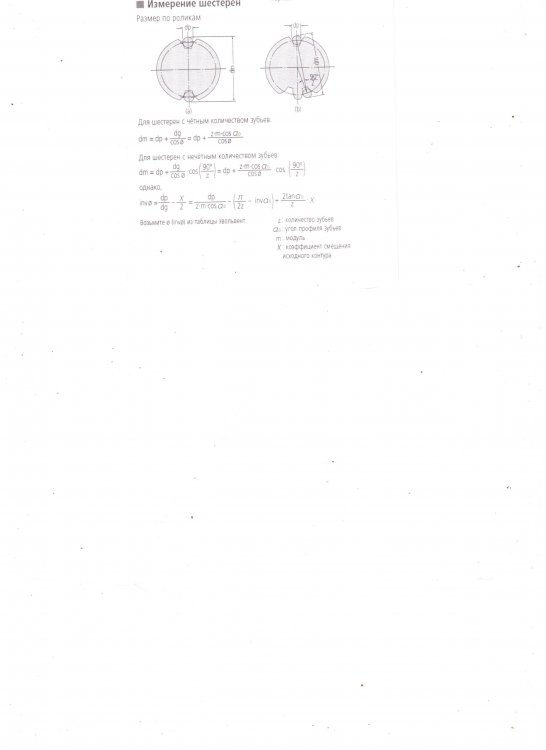

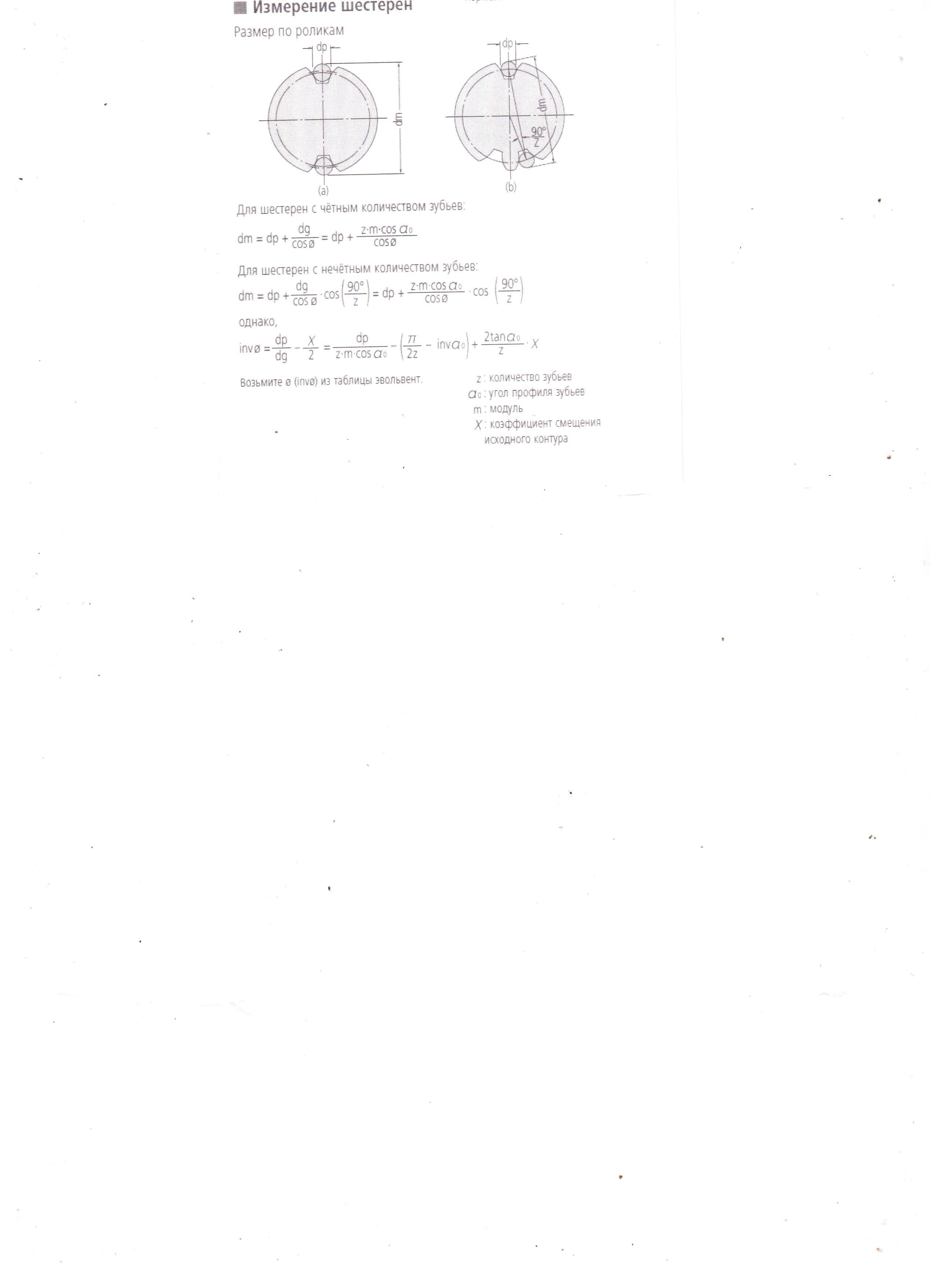

Толщину зуба замерьте штанген- или индикаторным зубомером в зависимости от допуска. Средний диаметр - по роликам , посмотрите на рисунке.
-
Паспорт на МГ 1989 года выпуска. Паспорт на МГ.pdf
-
1. Паспорт на СИ, где указан производитель и дата выпуска. 2. Описание типа
