Прошу оказать помощь в поиске следующих методик поверки на геометрию, на форуме ничего не нашел. МП 23005-02 Головки измерительные 1, 2, 3 и 4 Mitutoyo МП 23005-13 Головки измерительные 1, 2, 3 и 4 Mitutoyo МП 31523-06 Головки измерительные 1, 2, 3, 4, 524 "Hicator" Mitutoyo МП 60026-15 Скобы с отсчетным устройством 201, 523 Mitutoyo МП 41779-09 Головки измерительные COMPAC МП 44717-10 Нутромеры TESA YA МП 49805-12 Штангенциркули ABSOLUTE DIGIMATIC Mitutoyo МП 2511/0027-2007 Нутромеры индикаторные... Oskar Schwenk GmbH ГРСИ 35118-07 МП 30122-05 Индикаторы рычажно-зубчатые ИРБ, ИРБЦ Guilin Measuring & Cutting Tool Works МП 30123-05 Индикаторы часового типа ИЧЦ Guilin Measuring & Cutting Tool Works МП 52671-13 Индикаторы рычажно-зубчатые ИРБ ГЦ Тулз МП 52702-13 Нутромеры индикаторные 808, 809, 810, 811 Harbin Measuring & Cutting Tool Group Co., Ltd МП 52949-13 Микрометры МК, МЛ, МТ, МЗ, МГ, МП, МКПр, МКб ГЦ Тулз МП 55190-13 Индикаторы часового типа ИЧ и ИЧЦ ГЦ Тулз

МП 49723-12.pdf

Большое спасибо, буду искать "свои" СИ =)

Спасибо за информацию, но интересует конечно же бесплатный вариант =)

Пожалуйста: 02699-71.pdf Подскажите пожалуйста, можно где-нибудь скачать все эти старые описания типа?

К клейму на фото претензий нет. У НЦСМ с 2017 года по моему все клейма без буквы.

Готово.

Добавлю свой список, может поможет кому. Изготовители геометр. СИ_v.3.docx

delete me

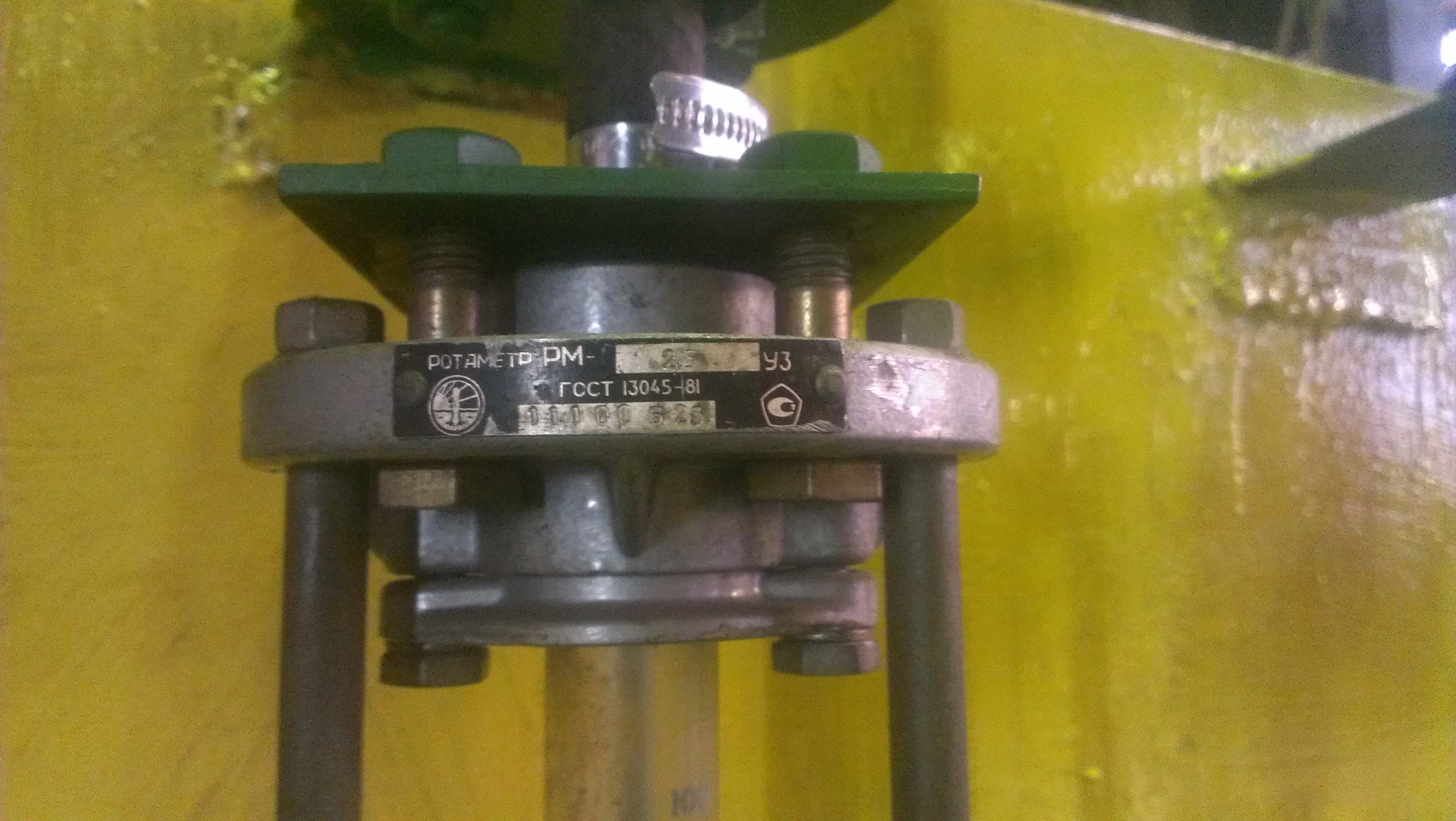

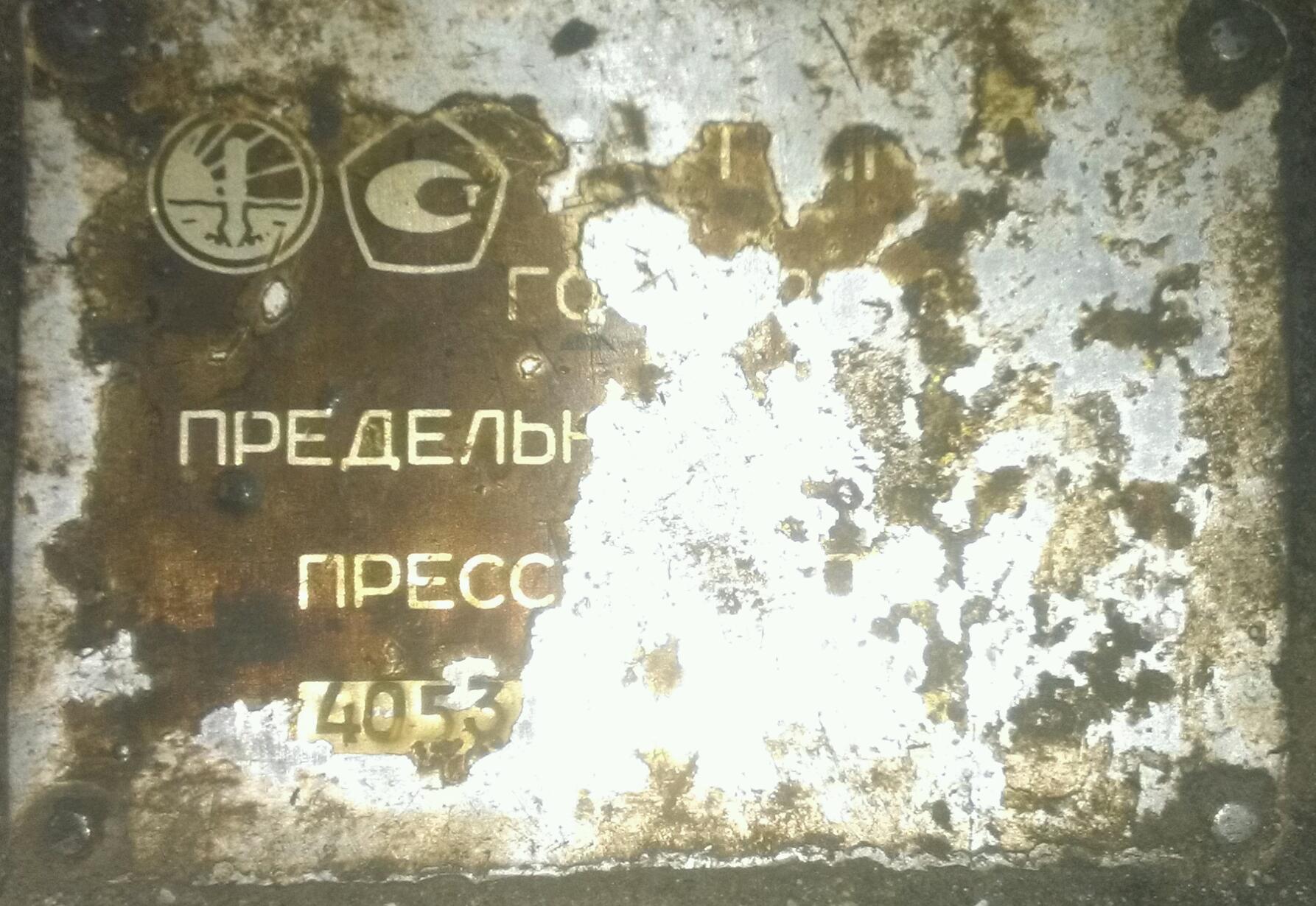

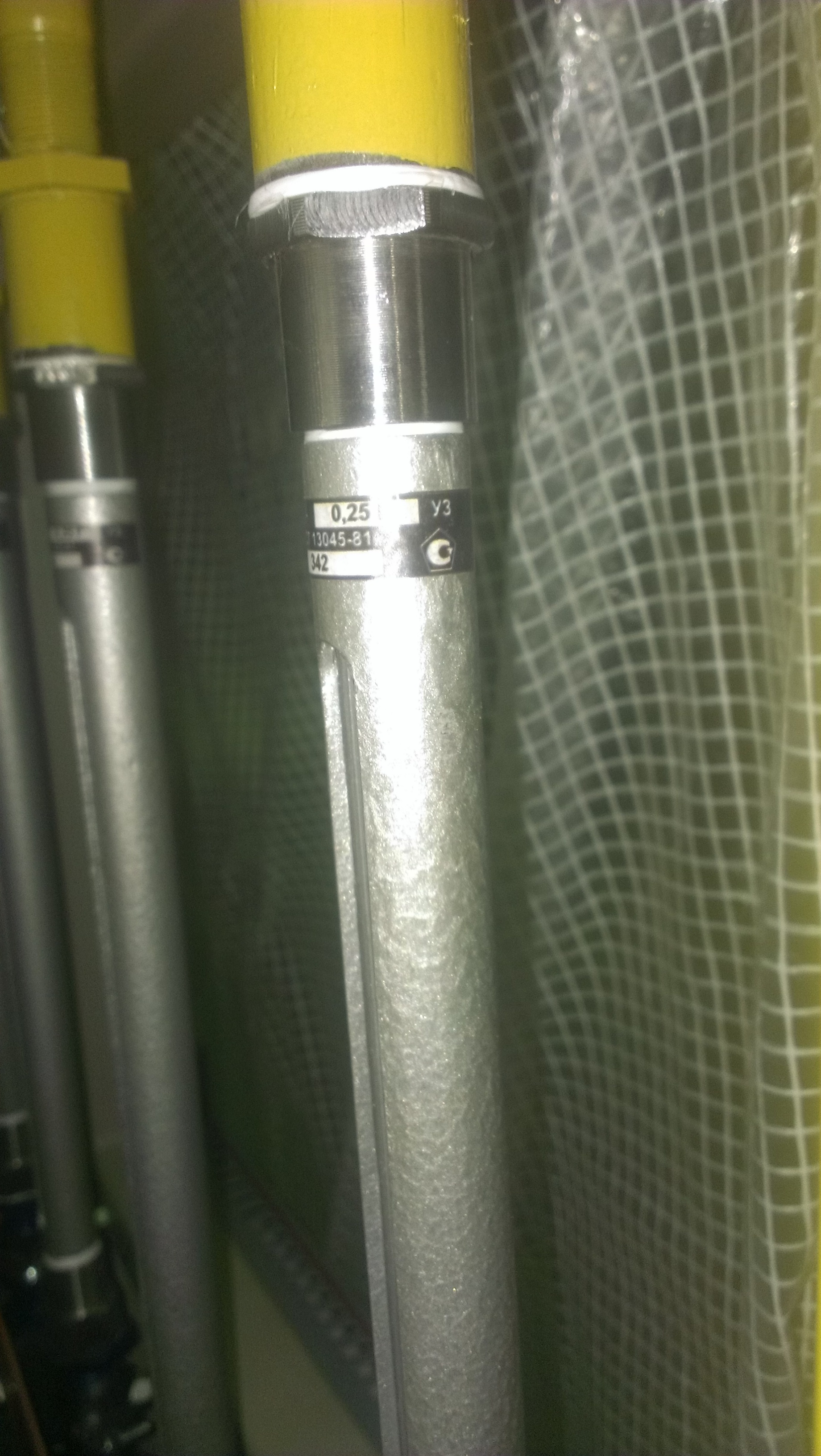

Возможно в советский период логотип из первого поста принашлежал АПЗ или их филиалу. Логотип на приборах выпущенных в настоящее время вызывает массу вопросов. К сообщению прилагаю: 1.1 и 1.2 фото ротаметров виновников возникновения данной темы 1.3 паспорт которым были укомплектованы ротаметры 2 и 3 фото приборов советского периода, фото 3 это шильдик от старой станины МП-600 (паспорт не сохранился) 059.pdf - ответ поставщика по вопросу изготовителя ротаметров НЦСМ.pdf - ответ НЦСМ по вопросу знаков поверки в паспортах РМ АПЗ.pdf - паспорт на ротаметр производства АПЗ, который пришел на замену ротаметрам имеющим логотип из первого поста 1.3.pdf 059.pdf НЦСМ.pdf РМ АПЗ.pdf

Паспорт чисто номинальный, ничего интересного. Паспорт_Mahr.pdf

Екатерина, мы покупали каждое кольцо по отдельному счету. Номера у всех колец разные. Я считаю что у колец Mahr должны быть индивидуальные номера. Не знаю кто ваш поставщик, но наш официальный дилер Mahr в России, на каждое кольцо оформлен паспорт и гарантийный талон от поставщика, документов от производителя (Mahr) нет. В приложении Фото одного из наших колец и свидетельство о поверке на 4 разряд. 17001450767.pdf

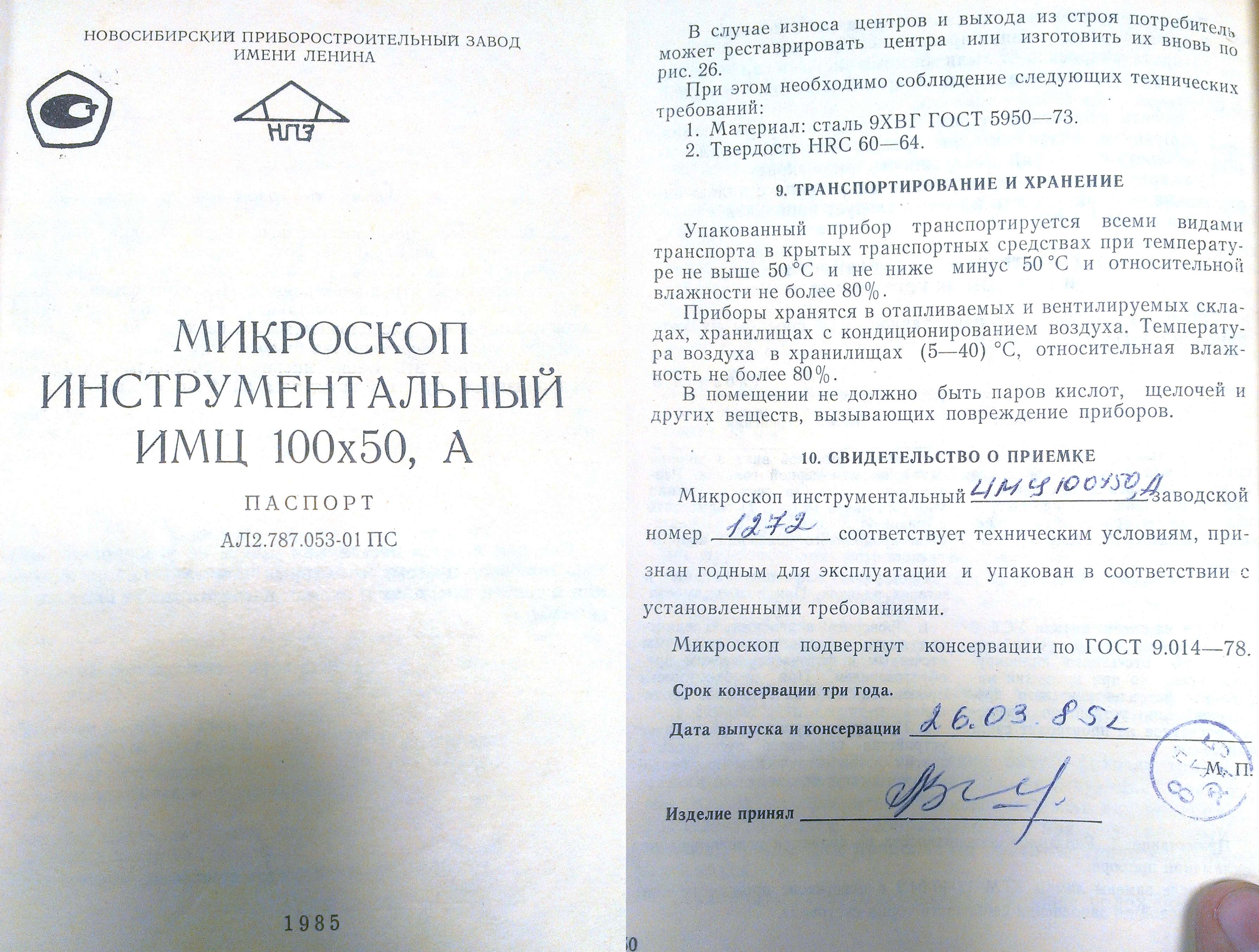

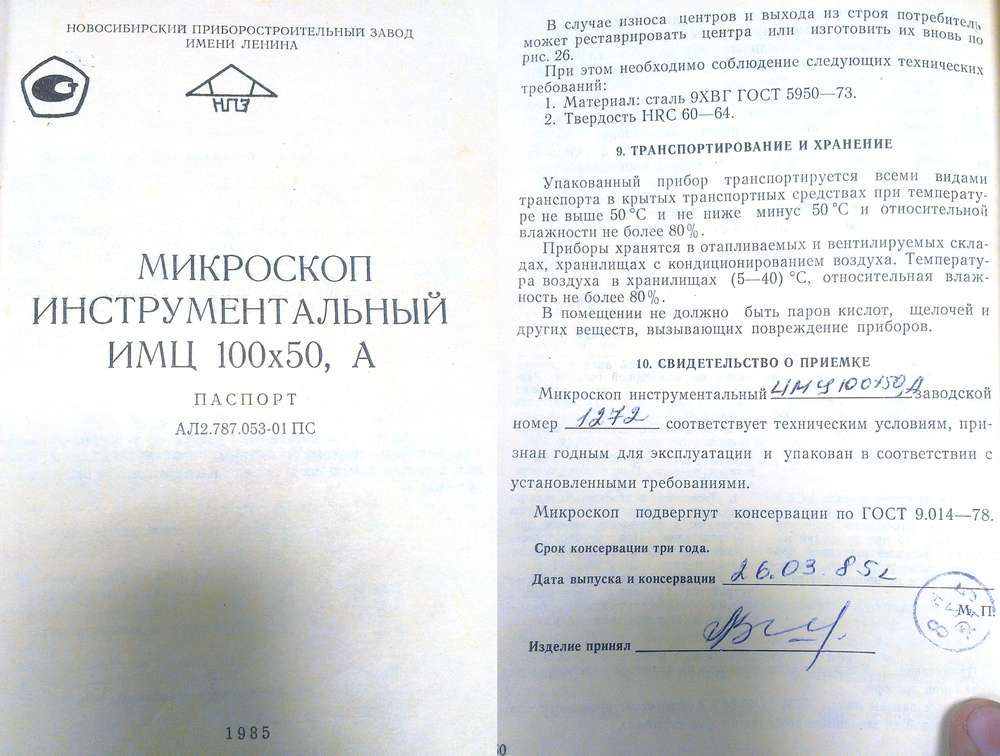

В свою очередь прошу помочь найти в реестре микроскоп ИМЦ 100х50, А. В реестре только ИМЦЛ =( Или в реестре ошибка или данные неполные. Фото паспорта микроскопа прилагаю. Клеймо первичной поверки и знак утверждения типа присутствуют...

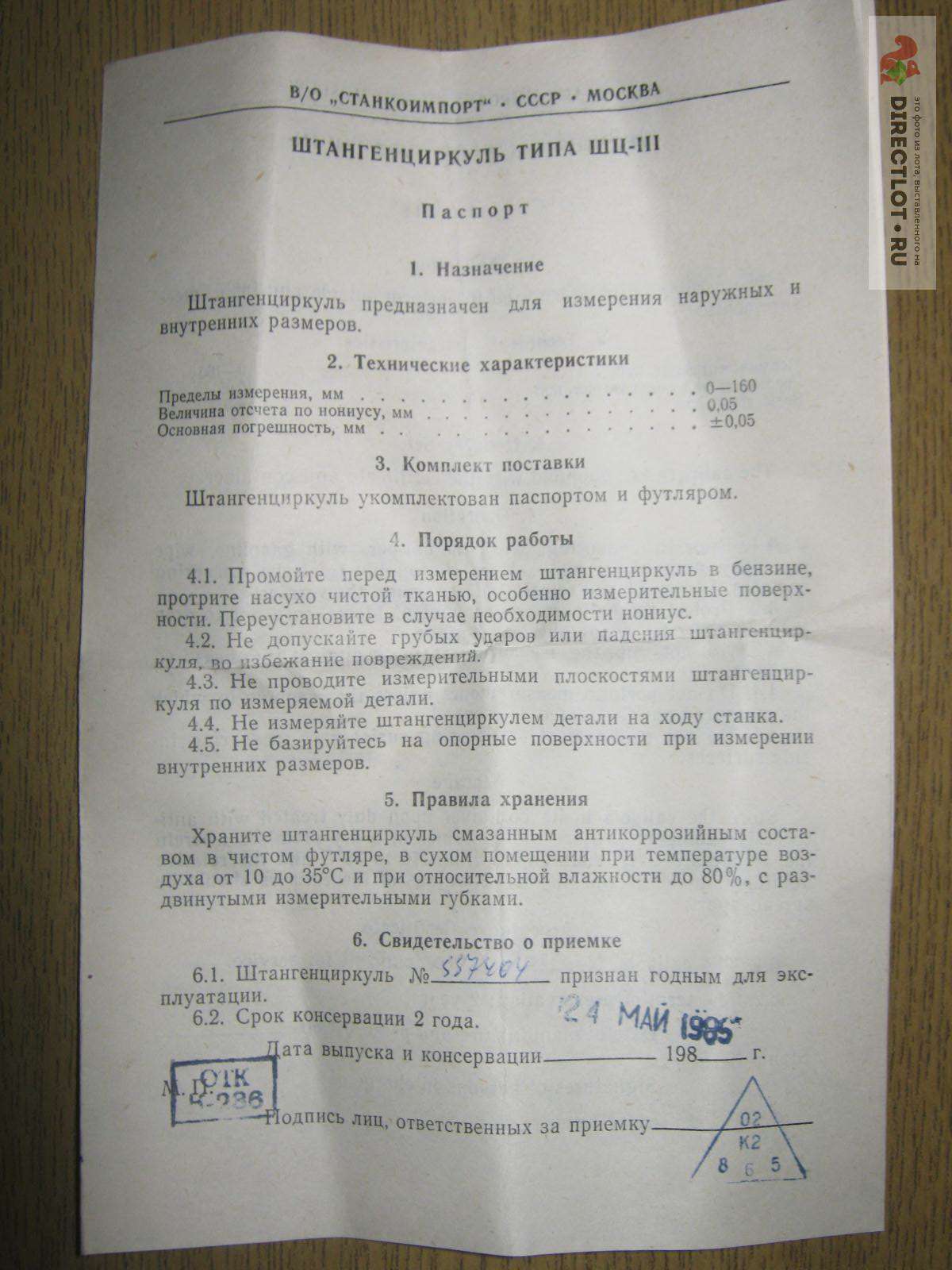

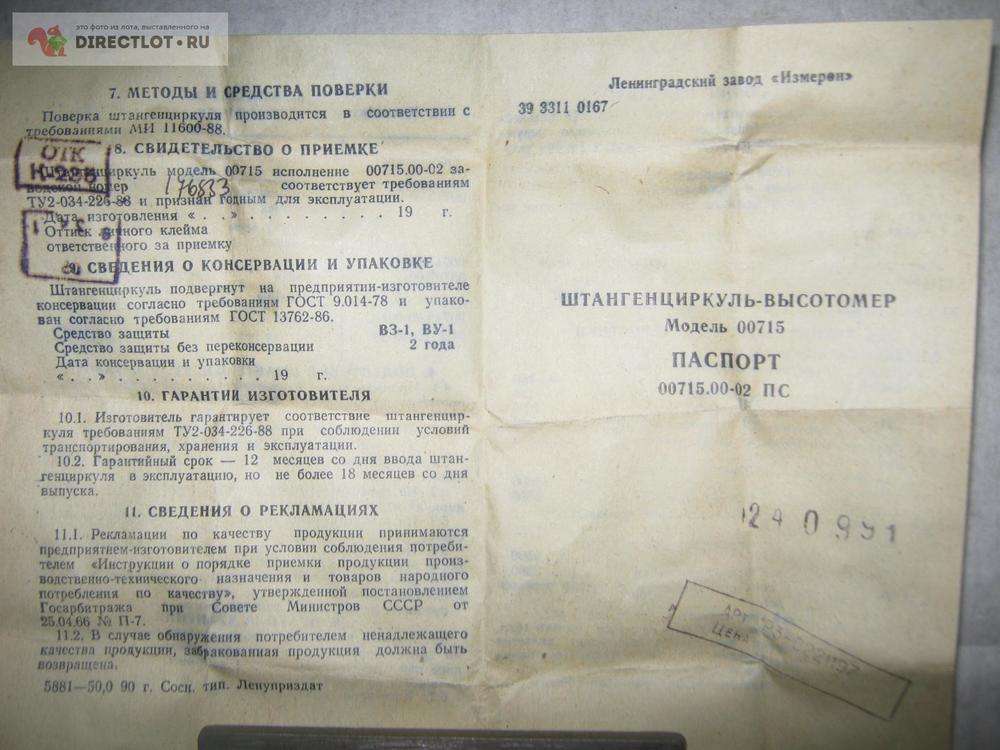

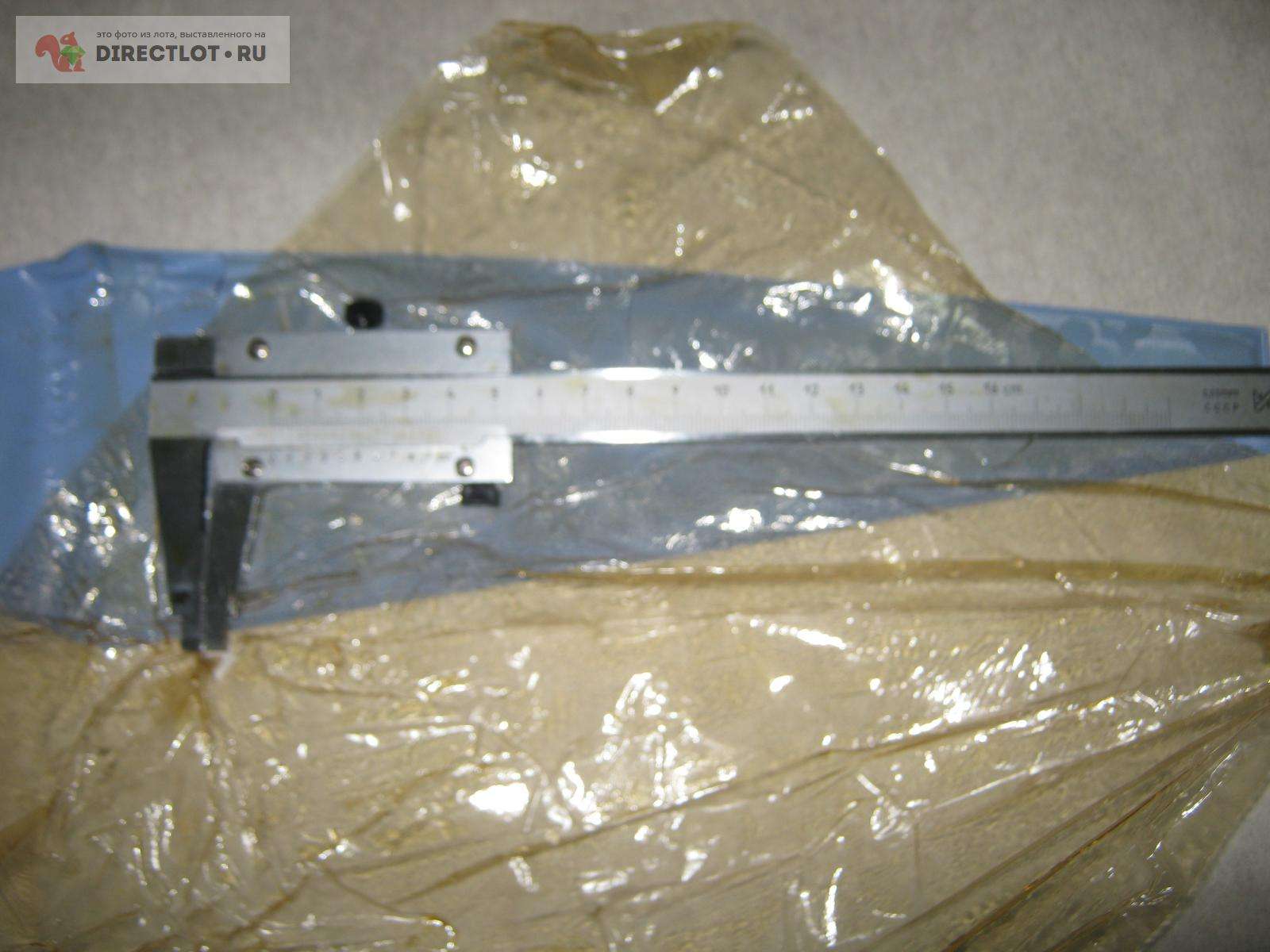

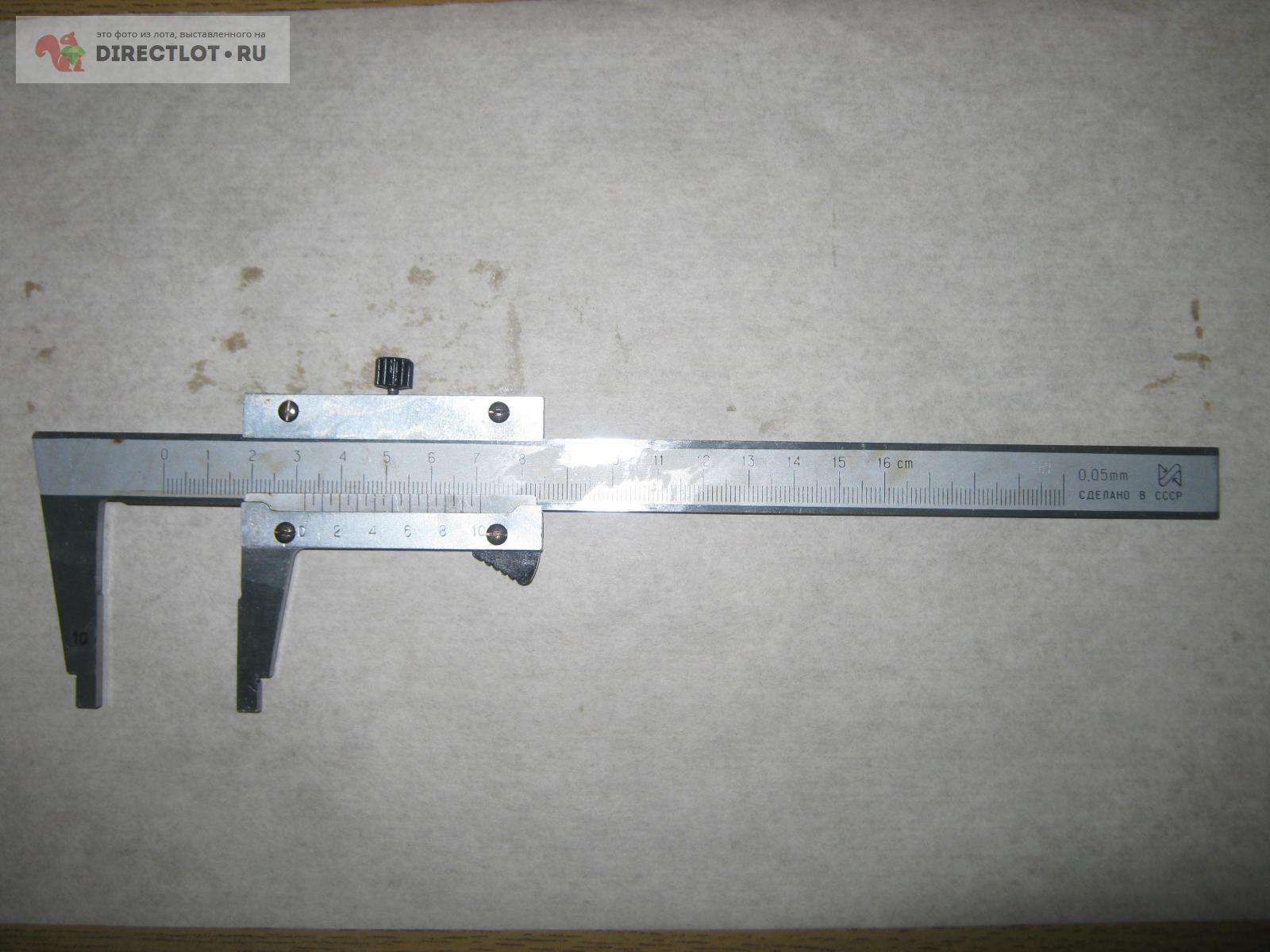

Про НИЗ: У них на сайте есть информация о выпуске штангенциркулей, и я сам видел такой в живую. ОАО «Новосибирский инструментальный завод» празднует свой 75-летний юбилей! В реестре не нашел. Про ЛИЗ: У нас есть ШЦ как на изображении 2, паспорта утеряны, склонен считать их модификациями ШЦ с изображения 1. которые и есть те самые Штангенциркули-высотомеры 00715 ГРСИ № 11600-88 Все изображения из сети интернет. Дополнительно обращаю внимание на МИ 11600-88 в паспорте на ЩЦ 00715 (МИ у меня тоже нет).

43597-10 Кольца эталонные 355 Е Фирма "Mahr GmbH", Германия Поставщик поверяет в местном ЦСМ, в свидетельстве написано эталон и указан 4 разряд. Поставка долгая, стоят дорого. Обращаю ваше внимание что в методике поверки МП 43597–10 на эти кольца есть проверка некруглости по всему кольцу, а не только в зоне рисок как в советской МИ 82–87. Следовательно по ним можно поверять трехточечные нутромеры, а по "калибровским" кольцам получается что нельзя =(

Для нанесения оттисков на манометры мы используем: эмаль (т. кр.) ЭП-140 ГОСТ 24709-81 отвердитель № 2 смолы раствор ТУ 6-10-1279-77 растворитель Р-5А ГОСТ 7827-74 Все это есть всегда в малярке практически в неограниченных количествах. Краска выдерживает эксплуатацию на улице и в масле. Сохнет не более 5-10 минут в зависимости от пропорции краска/отвердитель. Так же ещё ставим оттиски чернилами от шариковых ручек.

Добавлю ещё от красного инструментальщика 27.2760 1964 ЧИЗ Аттестат РМ (_) 1394 723-51.pdf 27.2760 1990 КИ Паспорт РМ (РМ.000 ПС) 049 8660-82.pdf 27.2760 1980 КИ Паспорт РМ (РМ.000 ПС) 17879 8660-82.pdf 27.2760.0 1977 КИ Паспорт РМ (РМ 000. ПС) 9498 8660-82.pdf

Прошу помощи в поиске производителя, данный логотип встречается на грузопоршневых манометрах советского периода и ротаметрах как советских так и современных.

Запросил у официального дилера и тот с радостью предоставил мне методику. МП 52425-13.pdf

Все ещё актуально, особенно интересно как аттестуются кольца для измерений по трем точкам?

Спасибо за методики. А нет ли ещё методики МП 52425-13 на ГРСИ № 52425-13 "Нутромеры трехточечные самоцентрирующиеся Micromar 44 A, Micromar 44 EWR, Micromar 844 A"
