Измеритель КСВН Р2-60

[peeroon 0]

Добрый день.

Продаю Измеритель КСВН Р2-60

Для измерения и воспроизведения на экране ЭЛТ частотных характе¬ристик КСВН и ослабления элементов волноводных каналов.

Диапазон рабочих частот измерителя от 6,85 до 9,93 ГГц, сечение волноводного тракта 28,5x12,6 мм.

Диапазон рабочих частот перекрывается двумя поддиапазонами: от 6,85 до 8,24 ГГц и от 8,24 до 9,93 ГГц.

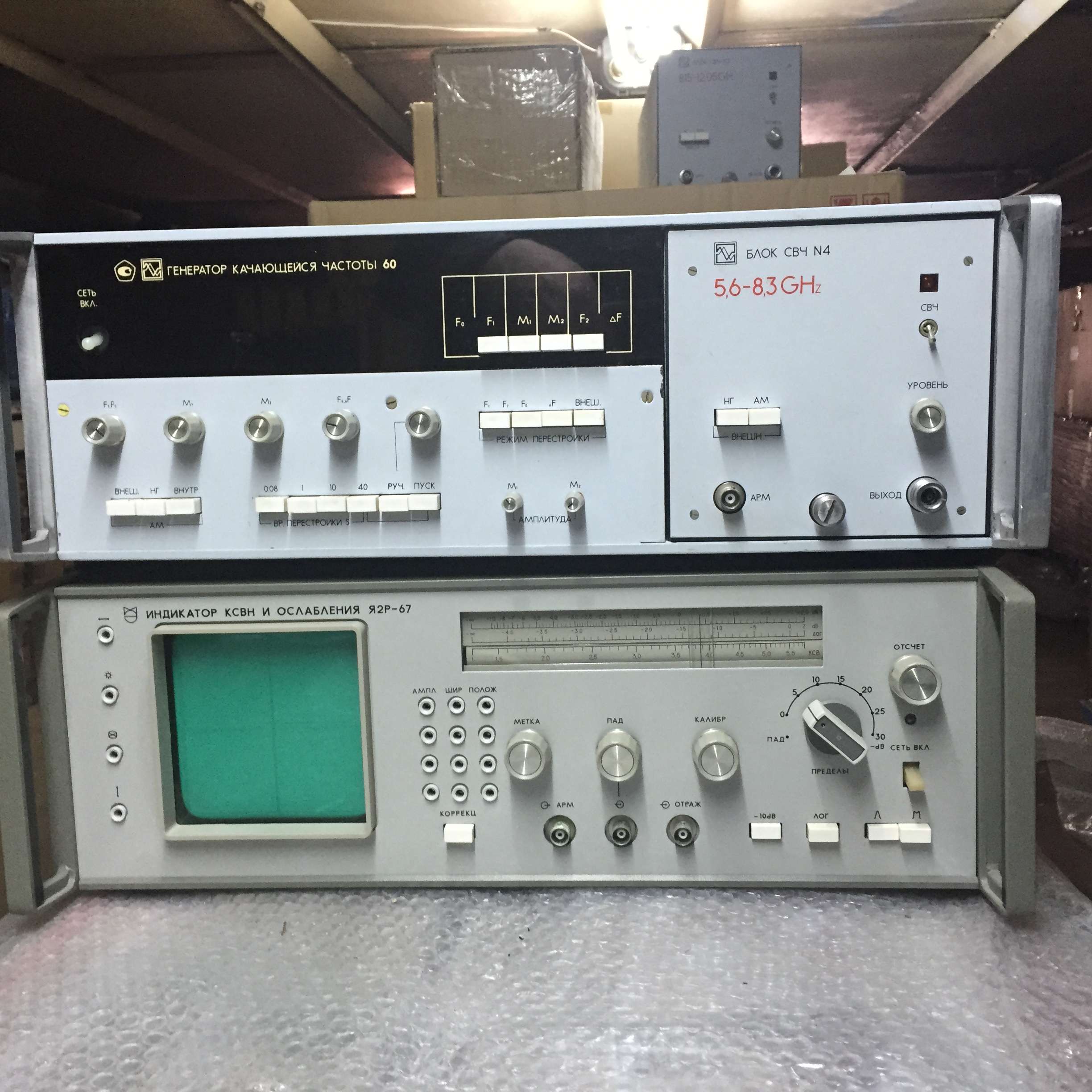

Р2-60 состоит из ГКЧ60, унифицированного осциллографического индикатора КСВН и ослабления Я2Р-67 и комплекта измерительных СВЧ узлов.

Измеритель КСВН Р2-60 панорамный предназначен для измерения и воспроизведения на экране ЭЛТ частотных характе¬ристик КСВН и ослабления элементов волноводных каналов.

Измеритель КСВН Р2-60 может применяться в лабораторных и цеховых условиях, а также в ремонтных мастерских и поверочных органах.

Рабочие условия эксплуатации приборов Измерители КСВН Р2-60:

- окружающая температура от 278 до 313 К (от 5 до 40°С);

- относительная влажность 95% при температуре 303 К(30°С);

- пониженное атмосферное давление 62 кПа;

- напряжение сети 220±22В частотой 50+0,5 Гц; Предельные условия в нерабочем состоянии измерителя;

- минимальная температура 223 К (-50°С);

- максимальная температура 333 К (+60°С).

Технические данные

Диапазон рабочих частот измерителя от 6,85 до 9,93 ГГц, сечение волноводного тракта 28,5x12,6 мм.

Примечание. Диапазон рабочих частот перекрывается двумя поддиапазонами: от 6,85 до 8,24 ГГц и от 8,24 до 9,93 ГГц.

Пределы измерения КСВН и ослабления соответствуют, а допустимые погрешности измерения КСВН (бКстU ) и ослабления (ΔА) пассивных четырехполюсников с КстU≤1,2 не превышают значений, приведенных в табл.1.

Примечание. Неравномерность уровня калибровки при измерениях и определении погрешности измерения КСВН и ослабления должна быть не более ±0,3дБ.

В измерителе обеспечиваются следующие режимы перестройки частоты:

- ручная перестройка частоты;

- ручное качание частоты;

- автоматическое качание частоты с длительностью периодов 0,08с; 1с; 10с.

- разовое качание частоты с длительностью периода 40с и ручным запуском.

Полоса качания прибора Измеритель КСВН Р2-60:

- максимальная - полный поддиапазон частот;

- минимальная - не более 83 МГц в поддиапазоне 6,85ГГц-824ГГц и 120 МГц в поддиапазоне 8,24ГГц-9,93ГГц.

Основная погрешность определения частоты и граничных частот полосы качания не превышает±240КГц.

На экране ЭЛТ индикатора наблюдаются две частотные метки. Амплитуда частотных меток регулируется от 0 до 5 мм.

Измеритель обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева, равного 15 мин.

Измеритель сохраняет свои технические характеристики в пределах установленных норм при питании его от сети перемен¬ного токе напряжением 220±22В, частотой 50±0,5 Гц и содержанием гармоник до 5%.

Мощность, потребляемая прибором Измеритель КСВН Р2-60 от сети при номи¬нальном напряжении, не превышает 180ВА.

Примечания:

1. Мощность, потребляемая ГКЧ - 100 ВА.

2. Мощность, потребляемая индикатором - 80 ВА.

Измеритель КСВН Р2-60 допускает непрерывную работу в рабочих условиях в течение 8-мичасов,

при сохранении своих технических характеристик в пределах установленных норм.

Наработка на отказ измерителя не менее 1500 часов.

Срок службы измерителя не менее 5 лет.

Технический ресурс не менее 5000 часов.

Габаритные размеры, не более:

- ГКЧ - 488x475x173 мм;

- индикатора - 484x492x177 мм;

в укладочных ящиках:

- ГКЧ - 580x545x355 мм;

- блока СВЧ - 516х493x206 мм.

В наличии 2 комплекта

ПО всем вопросам звоните по телефону 8-985-77-44-55-3
