Шаблон резца трапецеидальной резьбы

[KravchenkoGA 84]

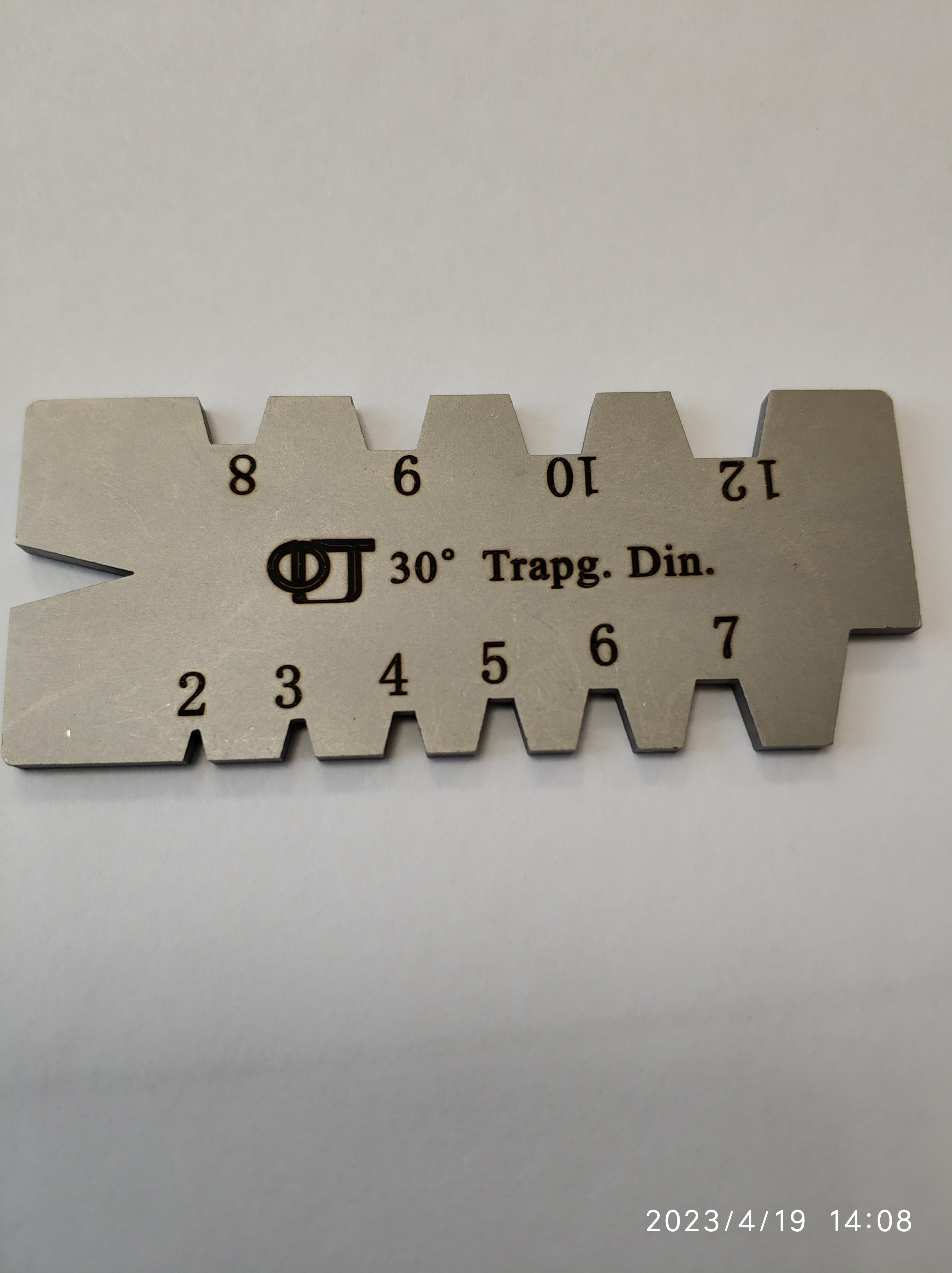

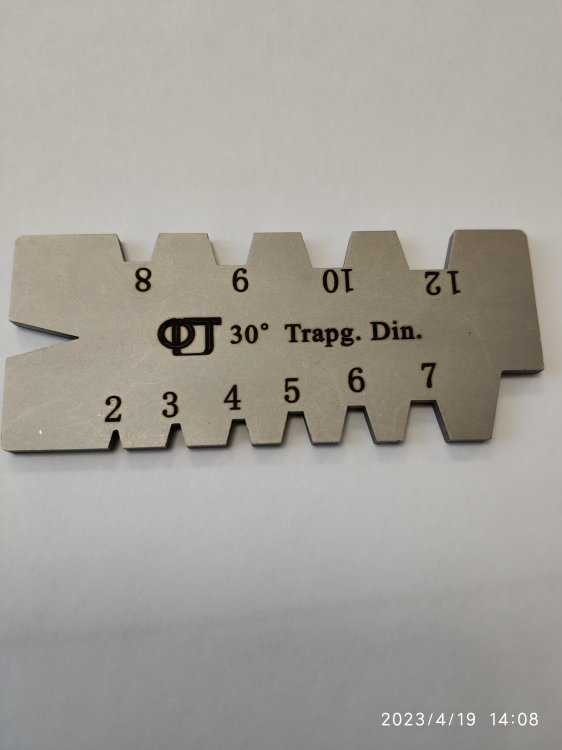

Подскажите, пожалуйста, что означают цифры на шаблоне резца трапецеидальной резьбы, контролируются ли данные величины и в каком документе нормируются отклонения.

[владимир 332 1335]

2 часа назад, KravchenkoGA сказал:

Подскажите, пожалуйста, что означают цифры на шаблоне резца трапецеидальной резьбы

шаг резьбы

http://gapougtt56.ru/wp-content/uploads/2018/1.5. Технология нрезания резьб резцами.pdf

Цитата

Чистовые резцы для ходовых резьб (рис. 143) затачиваются и доводятся по шаблонам соответственно шагу резьбы.

https://tepka.ru/tokarnoe_delo/98.html

Цитата

Резец для нарезания трапецеидальной резьбы затачивается по шаблону, подобно применяемому при заточке резцов для треугольной резьбы, и в том же порядке. Заточенный резец доводится.

...

https://master2000.ru/page655390

Цитата

резьбомер шаблон для резьбовых резцов трапецеидальной резьбы 2-12 мм



2 часа назад, KravchenkoGA сказал:

контролируются ли данные величины

ИМХО на ваше усмотрение

2 часа назад, KravchenkoGA сказал:

в каком документе нормируются отклонения

ТУ, чертеже на шаблон
