Установка пробойная УПУ-10 (Болгария)

[Алексей 11 4]

Уважаемые коллеги, помогите пожалуйста

Ищу Руководство по эксплуатации и принципиальную эл схему на Установку пробойную УПУ-10 (Болгария 1983 г.в.). В сети выложено Руководство УПУ-10/16.00.00.00РЭ на одноименную установку пробойную универсальную УПУ-10 выполненную в виде двух переносных блоков, но это совсем не то. Фото моей установки прилагаю. Заранее благодарен.

[tatianam 21]

УПУ-10.zip

Уважаемые коллеги, помогите пожалуйста

Ищу Руководство по эксплуатации и принципиальную эл схему на Установку пробойную УПУ-10 (Болгария 1983 г.в.). В сети выложено Руководство УПУ-10/16.00.00.00РЭ на одноименную установку пробойную универсальную УПУ-10 выполненную в виде двух переносных блоков, но это совсем не то. Фото моей установки прилагаю. Заранее благодарен.

Вот,пожалуйста.

Изменено 13 Апреля 2012 пользователем tatianam

[Алексей 11 4]

Большое спасибо!!!

Только вот есть один момент: эл. схема на УПУ-10 1982г.в. не полностью соответствует нашему УПУ-10 1983 г.в. Хотя даже это чудо, что вообще что то нашлось.

Если у кого-то есть описание на УПУ-10 1983 г.в. прошу поделиться только эл. схемой.

[genkry 0]

Большое спасибо!!!

Только вот есть один момент: эл. схема на УПУ-10 1982г.в. не полностью соответствует нашему УПУ-10 1983 г.в. Хотя даже это чудо, что вообще что то нашлось.

Если у кого-то есть описание на УПУ-10 1983 г.в. прошу поделиться только эл. схемой.

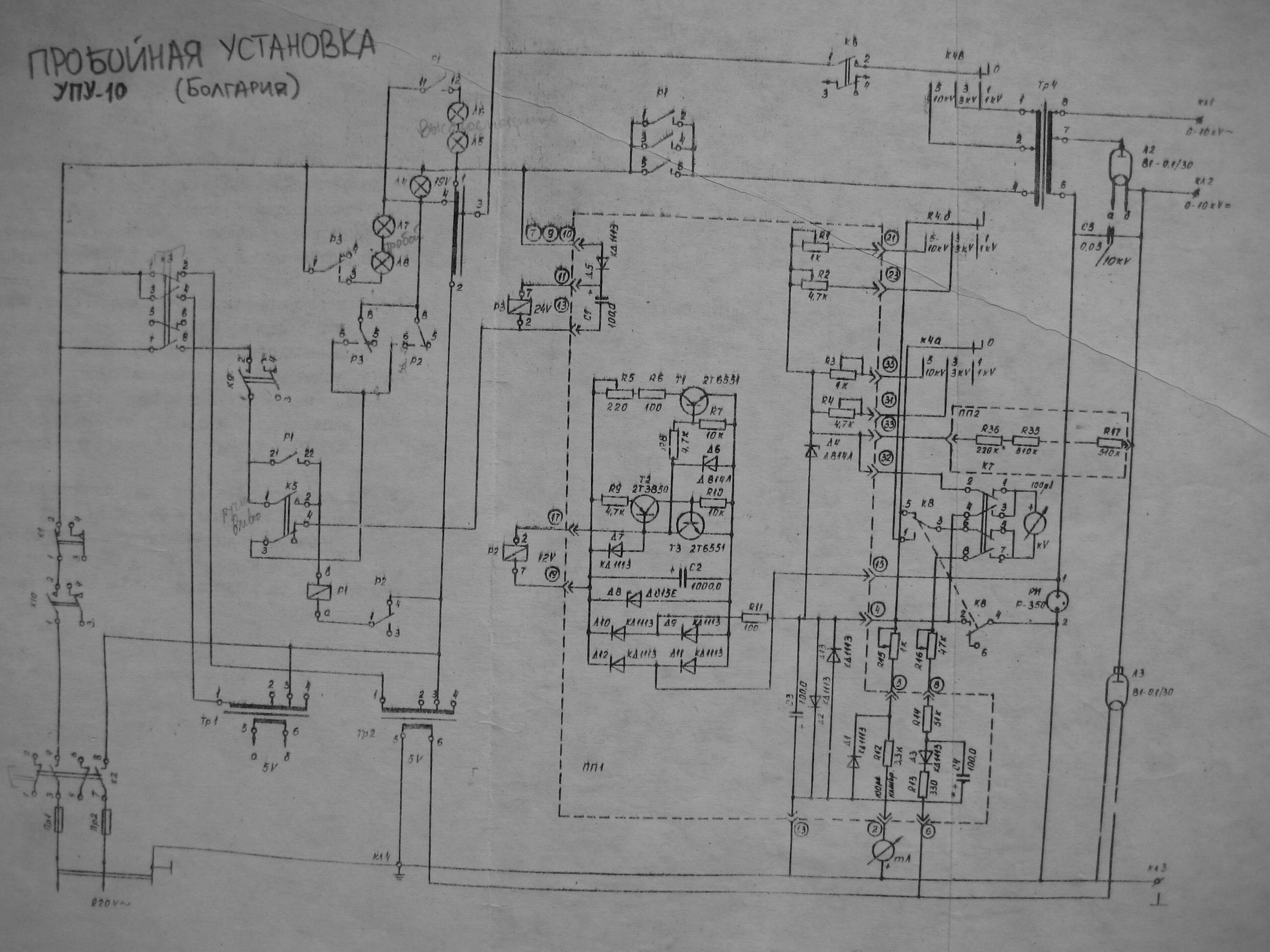

ой, не получилось с первого раза прикрепить файл

пробую еще раз...

П.С. кстати, проверил - схема соответствует нашему железу 1989 г.вып.

Изменено 25 Июля 2013 пользователем genkry

[Alexey11 0]

Спасибо большое.

[bkvl 0]

Спасибо большое,была нужна схема.

[PriborAvtomatikaNN 0]

Коллеги, скиньте  инфу/фотку ответного  разъема  кабеля высоковольтного  подключаемого к УПУ-10 ( к разъему на фото) , в комплекте не оказалось

Изменено 14 Октября 2021 пользователем PriborAvtomatikaNN

[Vodyanov roman 0]

обычный провод высоковольтный со штырем подходящего размера
