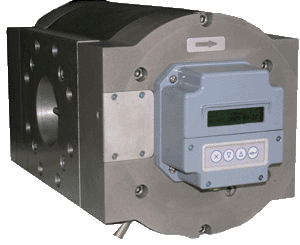

Измерительный роторный комплекс «РУСЬ»

[Eximpribor1 0]

Комплекс "Русь" предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям природного газа и других неагрессивных газов плотностью не менее 0,67 кг/ м3 на газораспределительных пунктах (ГРП), теплоэнергетических установках и других промышленных объектах и предприятиях коммунального хозяйства

Принцип действия

Принцип действия комплекса основан на одновременном измерении объемного расхода, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента его сжимаемости. Метод расчета коэффициента сжимаемости, плотность, состав газа выбирается потребителем и вводиться с клавиатуры комплекса.

Преимущества измерительных роторных комплексов «РУСЬ»:

• конструктивно комплекс выполнен в одном корпусе и является единым законченным прибором для измерения объема газа при стандартных условиях;

• низкий порог чувствительности;

• электронная коррекция погрешности;

• динамический диапазон 1:250;

• автономное питание;

• дистанционная передача данных архива и технологических данных с помощью устройств переноса информации и конвертора.

Основные технические характеристикиОбозначение

типоразмера DN,

мм Qmax,

м3/ч Qmin,

м3/ч Qstart,

м3/ч

G16 40 25 0,10 0,03

G25 40 40 0,16 0,05

G40 40 65 0,25 0,08

G65 80 100 0,40 0,13

G100 80 160 0,65 0,20

G160 80 250 1,00 0,30

G250 80 400 1,60 0,50

G100 100 160 0,64 0,20

G160 100 250 1,00 0,30

G250 100 400 1,60 0,50

G400 150 650 2,60 0,80

G650 150 1000 4,00 1,30

• Диапазоны измерения абсолютного давления с допускаемой приведенной погрешностью ± 0,4 %.;

- от атмосферного давления до 0,2 МПа

- от атмосферного давления до 0,5 МПа

- от 0,14 до 0,7 МПа

- от 0,24 до 1,3 МПа

• Диапазон измерения температуры газа от - 30 до + 50 °С с допускаемой абсолютной погрешностью ±0,4 °С.

• Пределы допускаемой относительной погрешности измерения объема и расхода газа при стандартных условиях:

- в диапазоне расходов от Qmin < или = Q < 0,05 · Qmax ± 2,5 %;

- в диапазоне расходов от 0,05 · Qmax < или = Q < Qmax ± 1,5 %.

• Методы расчета коэффициента сжимаемости газа: NX19 мод., GERG-91 мод.

• Температура эксплуатации: от -30 °С до + 50 °С.

• Объем архивов:

- часового - почасовая информация в течение 1632 ч;

- суточного - посуточная информация в течение 128 суток;

- месячного - помесячная информация в течение 32 месяцев;

- изменений - 1024 записей о вмешательстве в работу комплекса;

- аварийных ситуаций - 832 записи о возникших аварийных ситуациях;

- оперативного - 2040 записей мгновенных значений давления и температуры газа.

• Межповерочный интервал комплекса 5 лет.

• Класс защиты: IP-66.

• Установка во взрывоопасной зоне. Маркировка взрывозащиты «1ЕхibIIАТ4 X»

Связь с внешними устройствами

Осуществляется по интерфейсу RS232:

• с компьютером (удаленным до 200 м);

• используя согласующие устройства или конвертер:

- с удаленным до 1200 м компьютером;

- с компьютером через телефонный модем или GSM-модем по каналу сотовой связи;

• считывание информации, используя устройства переноса информации УПИ-1, УПИ-1М, УПИ-1-16;

• вывод коммерческих отчетов непосредственно на принтер с помощью конвертера.
