Ремонт осциллографа Tektronix TDS 3054


SNG_BLM

1 сообщение в этой теме

Рекомендуемые сообщения

    По включению просит калибровку, не запоминает установленное время, системные ошибки, сбрасывает пользовательские уставки и т.д.

Подозрение пало на м/сх  U640 DS1742W-150 - часы реального времени плюс ОЗУ. Внутри конструктивно установлен литиевый элемент питания. Так как есть контроль этого питания да и осциллограф старенький > 10 лет, была вероятность, что умерла батарейка. Попытался отремонтировать( новую микросхему долго не везут)

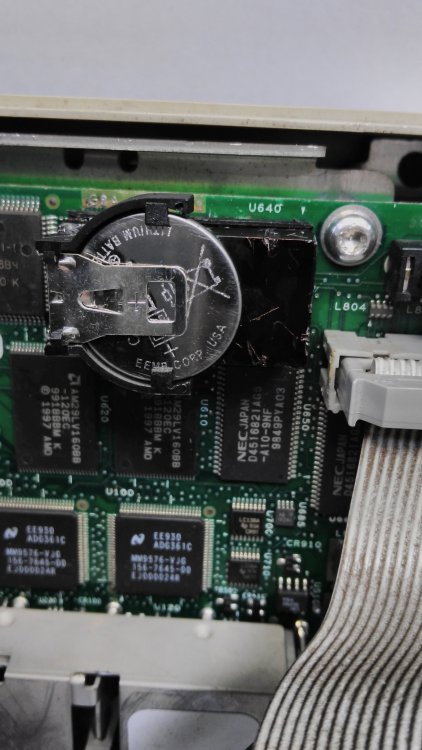

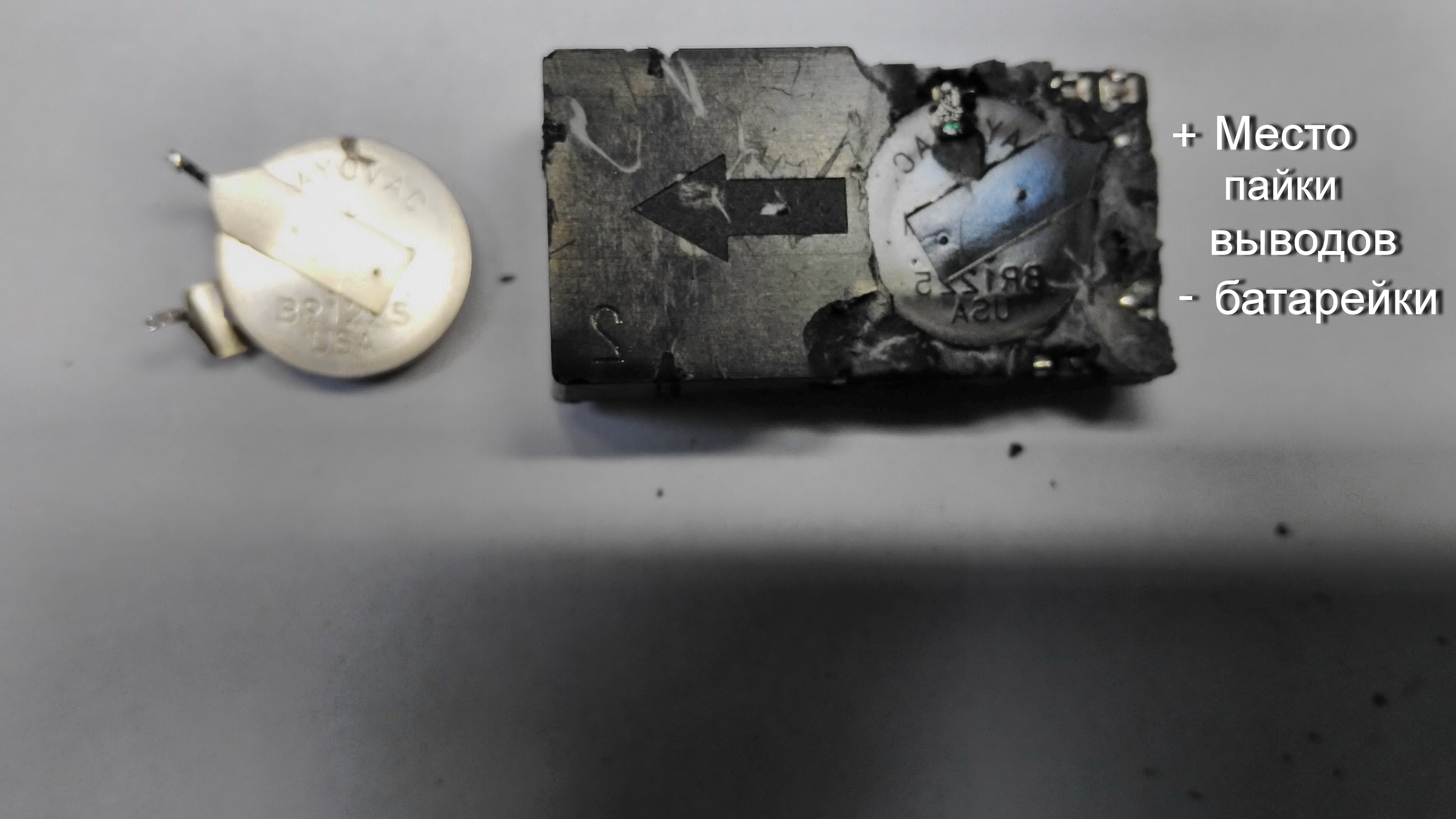

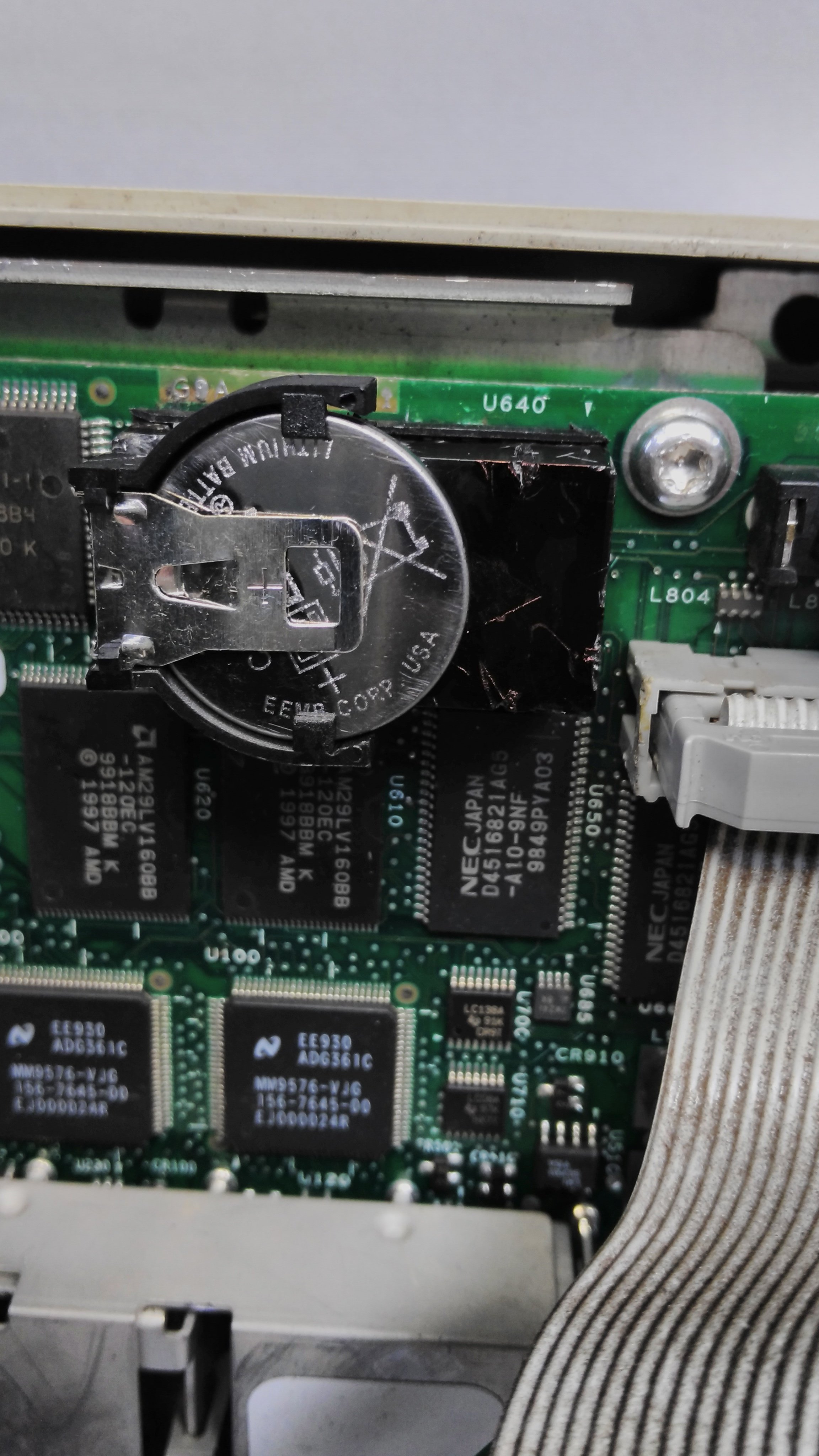

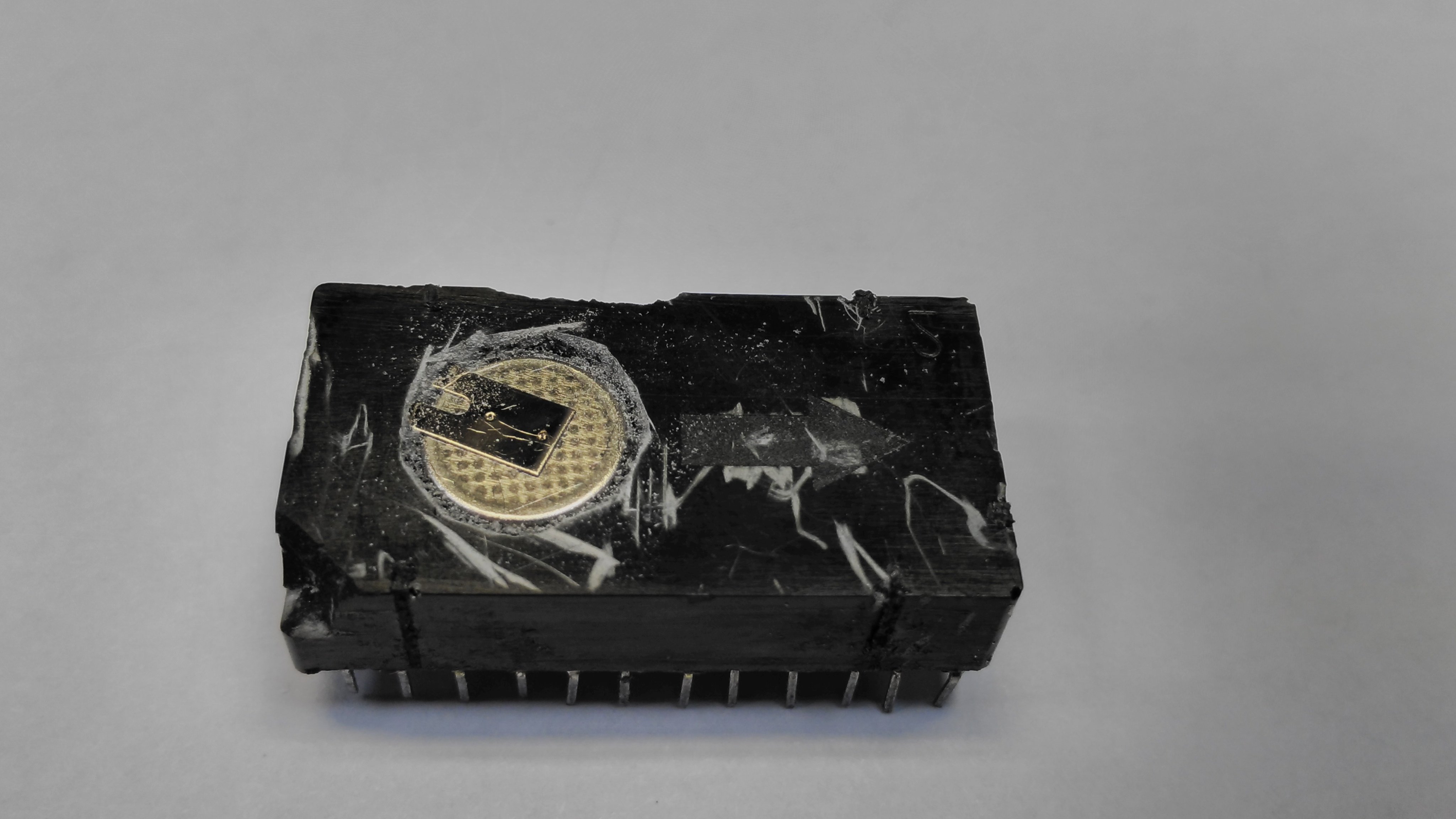

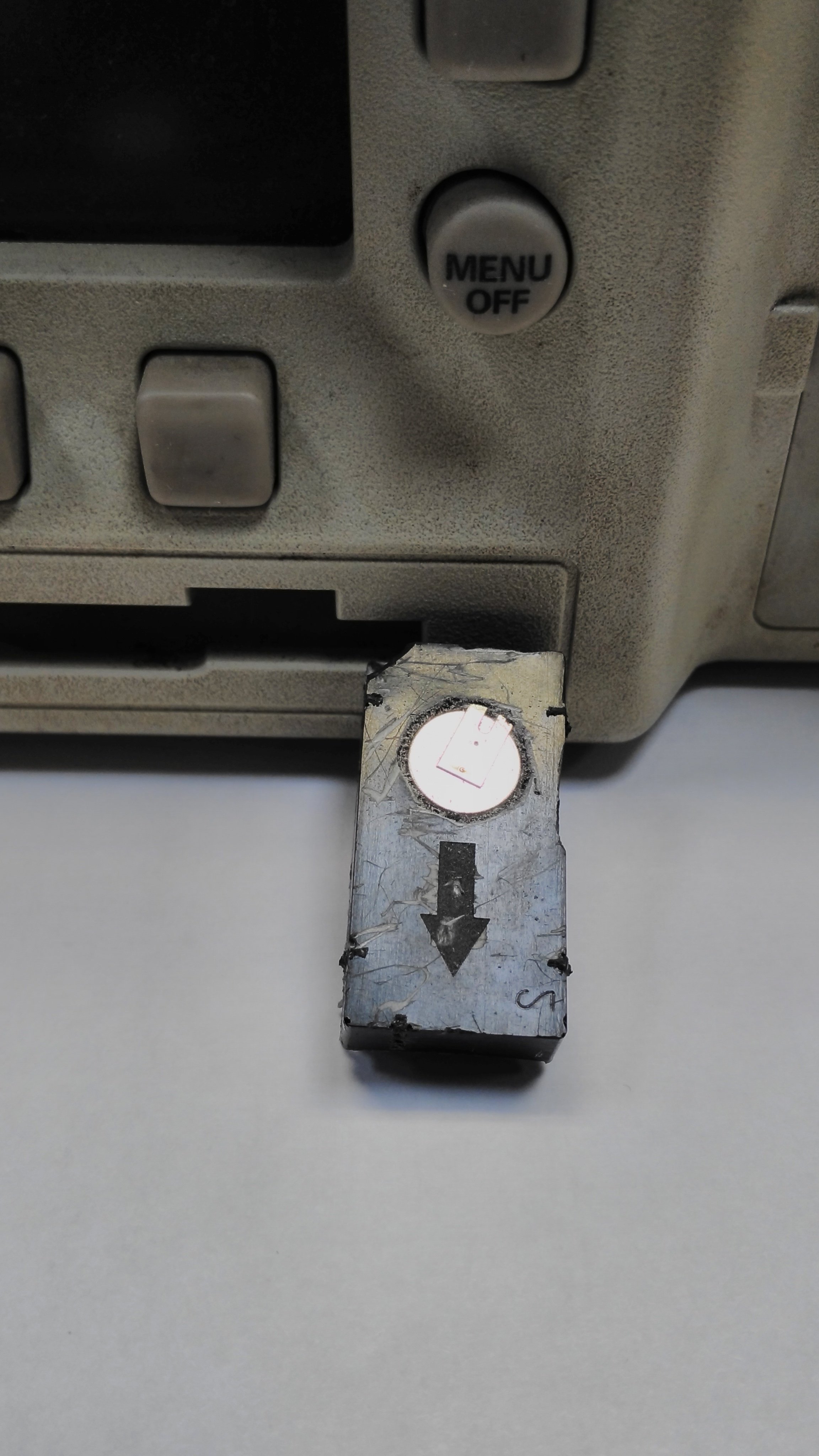

Пошагово. Выпаял отказавшую м/сх. Снял (сломал) пластиковый корпус, в руках компаунд с выводами. Стал греть феном паяльной станции компаунд с противоположной стороны выводов. Вздулся небольшой пузырек (если греть осторожно! литиевая батарейка!) подцепил пленку кончиком резака, батарейка оказалась рядом с поверхностью. Нагретым паяльником с тонким жалом освободил батарейку из компаунда. Батарейка оказалась BR1225, измеренное U=0V. Под рукой был элемент питания CR2032  в держателе закрепил на корпусе м/сх. Включил осциллограф, установил время/ дату, откалибровал, выключил. Выждал, включил - работает.
