Переходная характеристика фотодиода


3 сообщения в этой теме

Рекомендуемые сообщения

Опубликовано

Здравствуйте, уважаемые метрологи.

На повестке дня вопрос: Как можно получить переходную характеристику фотодиода?

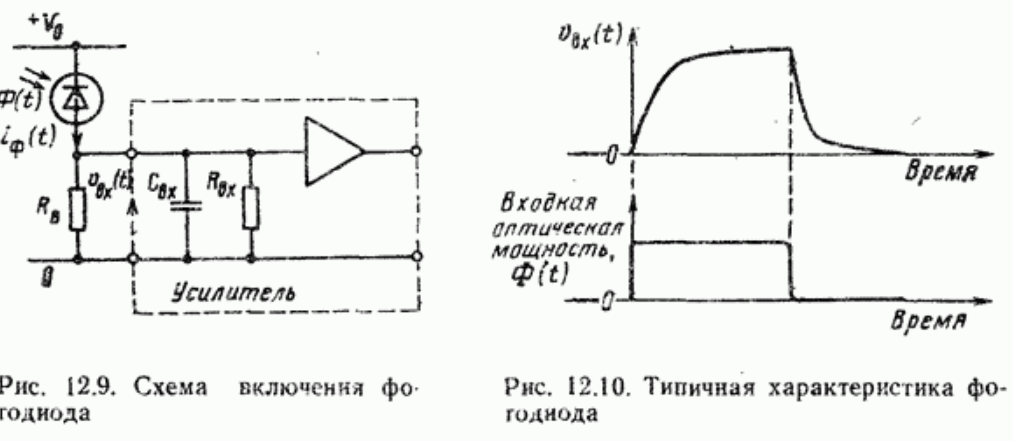

В интернете нашёл источник, в котором приведена схема вот такого вида:




Не могу понять именно с усилителем: какой вход у него инвертирующий, какой инвертирующий..

Если у Вас есть более понятные схемы для получения переходной характеристики, то буду рад их использовать в своей работе.

Помогите пожалуйста.

  • Специалисты
Опубликовано
23 часа назад, andrey_urfu сказал:

Не могу понять именно с усилителем: какой вход у него инвертирующий, какой инвертирующий..

Так у него один вход. Судя по картинке и схеме он не инвертирующий. Обычно инвертирующй вход изображается с кружочком. А вам какая разница? Нужна же картинка. На осциллографе перевернете, если захотите.

  • Специалисты
Опубликовано
В 03.05.2021 в 15:21, andrey_urfu сказал:

Не могу понять именно с усилителем: какой вход у него инвертирующий, какой инвертирующий..

Тут усилитель  показан условно... так как вообще обратных связей Вы не видите... поэтому здесь усилитель включен как компаратор.

При "засветке" фотодиода, его внутренне сопротивление резко уменьшается, тем самым вход ОУ " притягивается " к +V. И соответственно на выходе ОУ(компаратора)  получается  положительное напряжение.

Отсюда следует что ОУ  включен как неинвертирующий.
