Выбор СУ

[теплотехник 0]

Здраствуйте.Собственно задача.

Выбор СУ.

При выборе СУ следует считаться с потерей давления измеряемой среды, так как давление за СУ полностью не восстанавливается. У сопла Вентури потеря давления значительно меньше, чем у диафрагмы или сопла. Одновременно необходимо выбрать материал СУ.

Потеря давления обычно задается как часть перепада давления ΔР=Р1-Р2 , т.е. как отношение Рп/ΔР.Здесь Р1 – давление до СУ, а Р2 – после СУ. Отношение Рп/ΔР находится по графику на рис. 2 в зависимости от значения относительной площади m=d^2/D^2 , где d и D соответственно диаметры СУ и трубопровода.

Предварительно рекомендуется принимать равные m=0,3…0,4 для диафрагмы, m=0,5…0,6 для сопла и сопла Вентури.

Исходные данные: диаметр трубопровода 0,6 м ,Р1 =0,02 МПа, потеря давления Рп/Рlх100%=5.

Обьясните пожалуйста как на основании этих данных выбрать СУ.

[su215 658]

Выбирается СУ в данном случае в соответствии с ГОСТ 8.568-2005. Сопло однозначно не подойдёт, потому что оно для ИТ с Ду(65...500).

Для расчёта СУ Вам необходимо знать ещё вид измеряемой среды, температуру, пределы расхода (мин и макс).

График, который Вы привели в посте, вроде бы не из той темы.

[теплотехник 0]

График тот. Как я понимаю он нужен для того чтобы выбрать СУ по значениям относительной площади m и отношения Рп/ΔР. Если с m понятно, то с Рп/ΔР не очень. Помогите разобраться с этой величиной пожалуйста.

(если нужны доп сведенья: среда-воздух, температура-210 цельсия,Qmax 4,7 кг/с, Qср= 3 кг/с,).

Спасибо за ГОСТ.

[теплотехник 0]

@теплотехник, @теплотехник,

[su215 658]

График тот.

Уверяю Вас, Вы ошибаетесь.

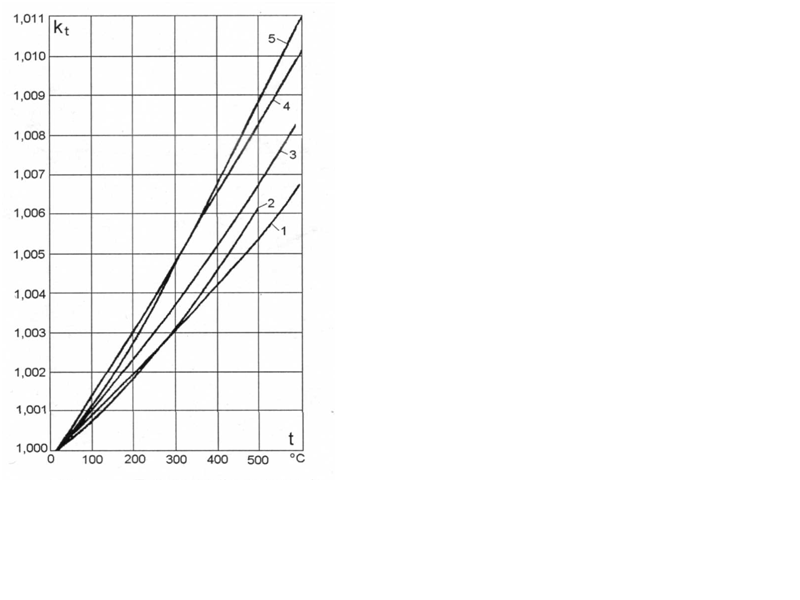

Этот график из документа "Альбом графиков к правилам 28-64 измерения расхода жидкостей, газов и паров стандартными диафрагмами и соплами", называется он там "рис. А15. Поправочный множитель на расширение материала трубопровода и сужающего устройства". К сожалению, не могу отсканировать (сканер сломался). Могу только дополнить, что кривые 1...6 соответствуют разным материалам (сталь, бронза, чугун и т.д.). Так что поверьте на слово.

Тот график, что Вам был бы нужен, если бы не одно "но", называется там "рис. А18. Номограмма для определения предельного номинального перепада давления дифманометра и модуля диафрагмы", или рис. А19 - то же самое для сопла.

Одно "но" заключается в том, что Правила 28-64 давным-давно отменены. Сейчас в этой области измерений действует ГОСТ 8.586-2005, о котором я уже упоминал.

В этом ГОСТе есть подразделы, например ГОСТ 8.586.2-2005 "Диафрагмы". Там приводится формула для расчёта потерь давления. Это зависимость потерь от модуля диафрагмы (у Вас старое обозначение - m, сейчас буквой "бета" - отношение d к D) и от перепада давления.

Вообще, потери давления, - эта часть статического давления, идущая на преодоление сил гидравлического сопротивления при прохождении среды через СУ.

У Вас в исходных данных задано, что эти потери составляют 5 %, то есть 1 кПа от давления 0,02 МПа.

Для расчётов сейчас используются различные программы, например, "Расходомер ИСО", хотя это всё можно посчитать и вручную. Результат расчёта по Вашим данным - на картинке.

Это для диафрагмы с угловым способом отбора давления. При тех же данных для трубы Вентури со сварной входной конической частью результат будет такой :

[теплотехник 0]

Спасибо за расчеты.Очень выручили.

[теплотехник 0]

Да,с графиком нехорошо получилось)) Не тот скан взял. Извиняюсь.

[su215 658]

[vadimvk 0]

Номограмма для определения предельного номинального перепада давления дифманометра и модуля диафрагмы. Скиньте, если есть...
