Микрометры со вставами

[Ruslan 163 0]

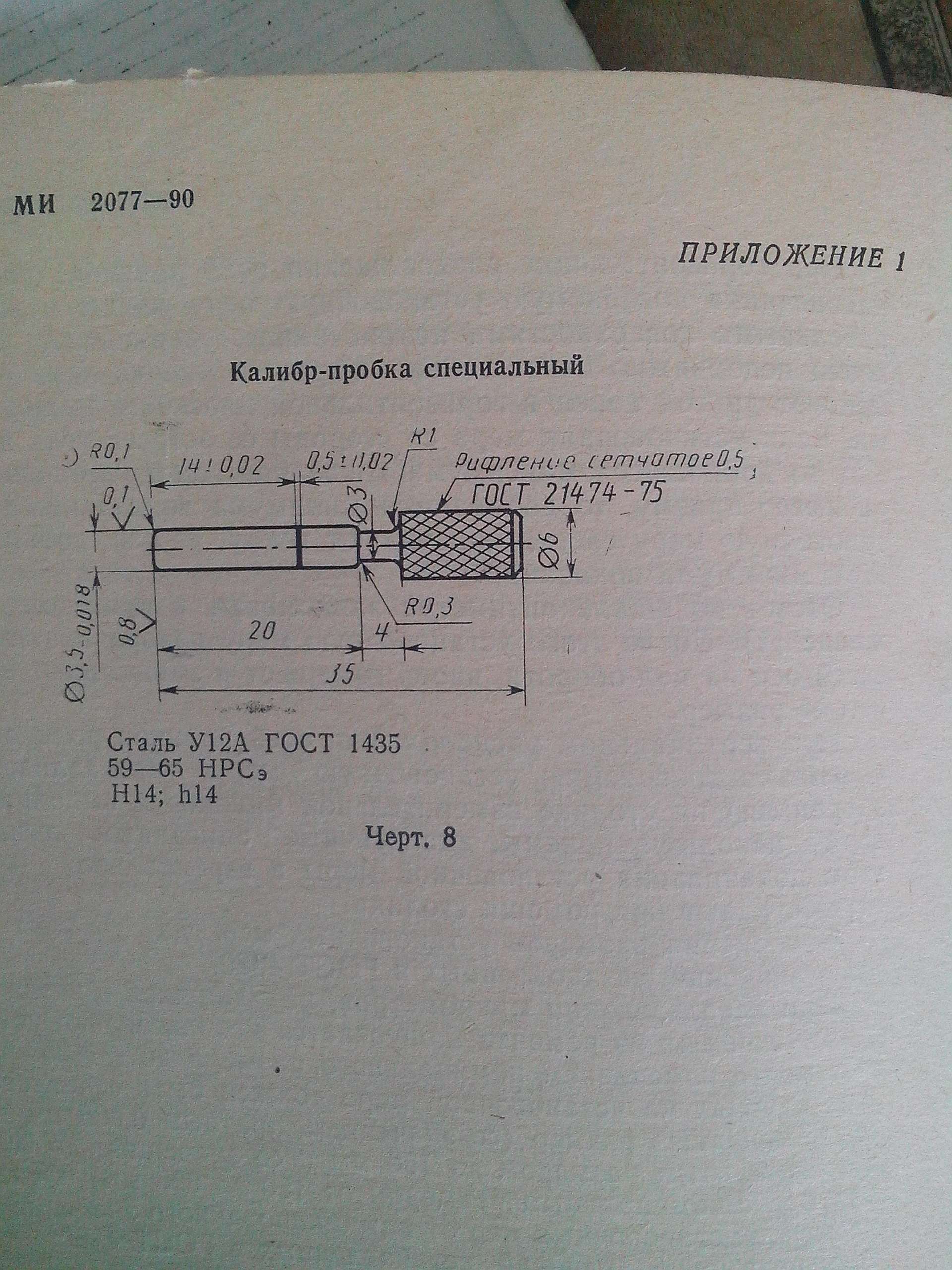

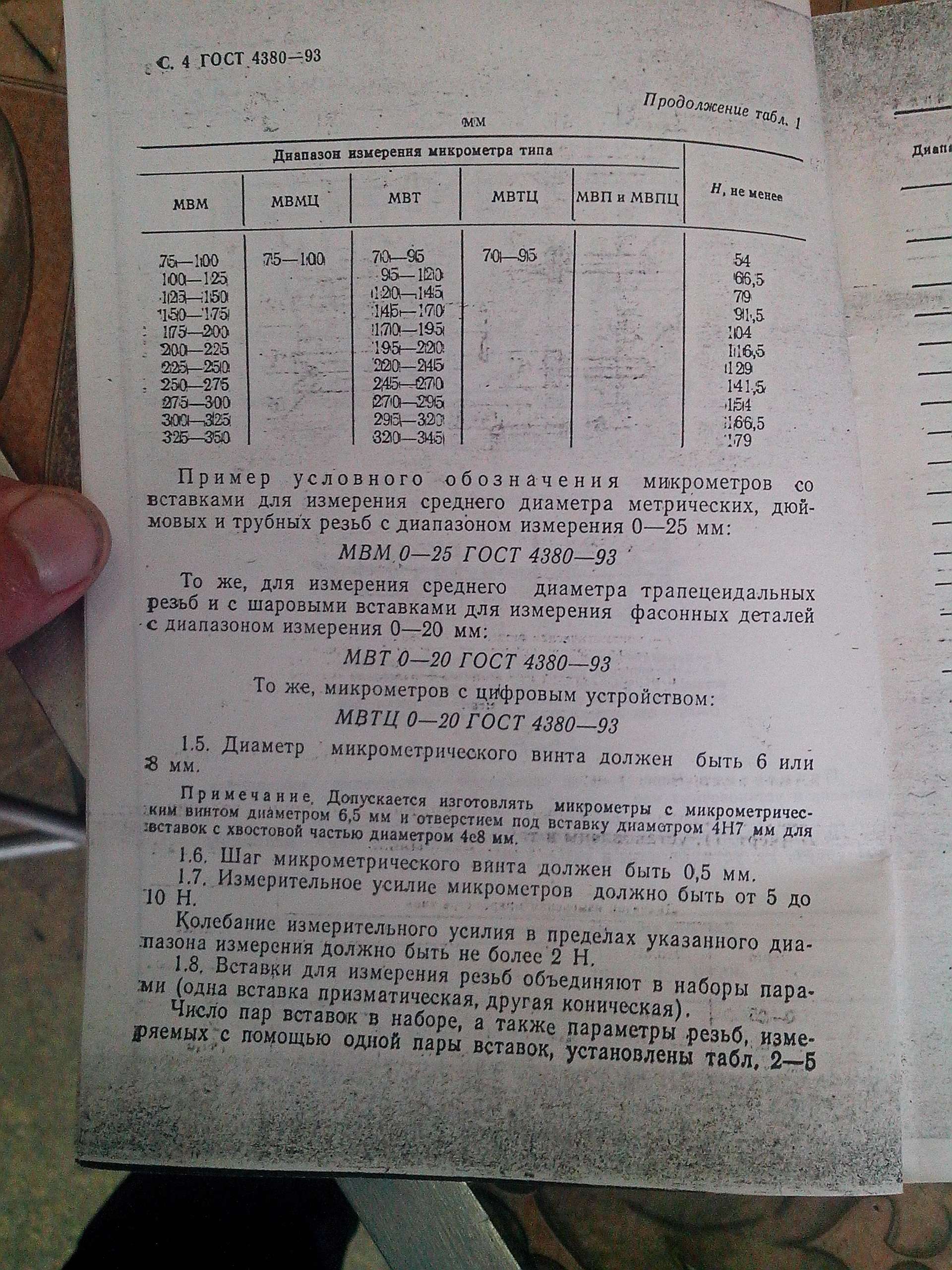

Здравствуйте, Подскажите пожалуйста, какая должна быть все таки пробка ( в приложении написано 4Н7) для контроля отверстия под вставку.. Теперь смотрим на последнюю фотографию(открыт гост 4380-93) ниже пункта 1.5 ПРИМЕЧАНИЕ - пробка 4Н7 должна быть ...ТАК? Смотрим след. фото ПРИЛОЖЕНИЕ там показан чертеж этой пробки, но.... Там уже диаметр 3,5 ??

Суть вопроса - У кого есть такая пробка, назовите её полное название, и её допуски скажите пожалуйста ... то есть реальные цифры нужны - н-р: 3,49 +- 0,05 мм.

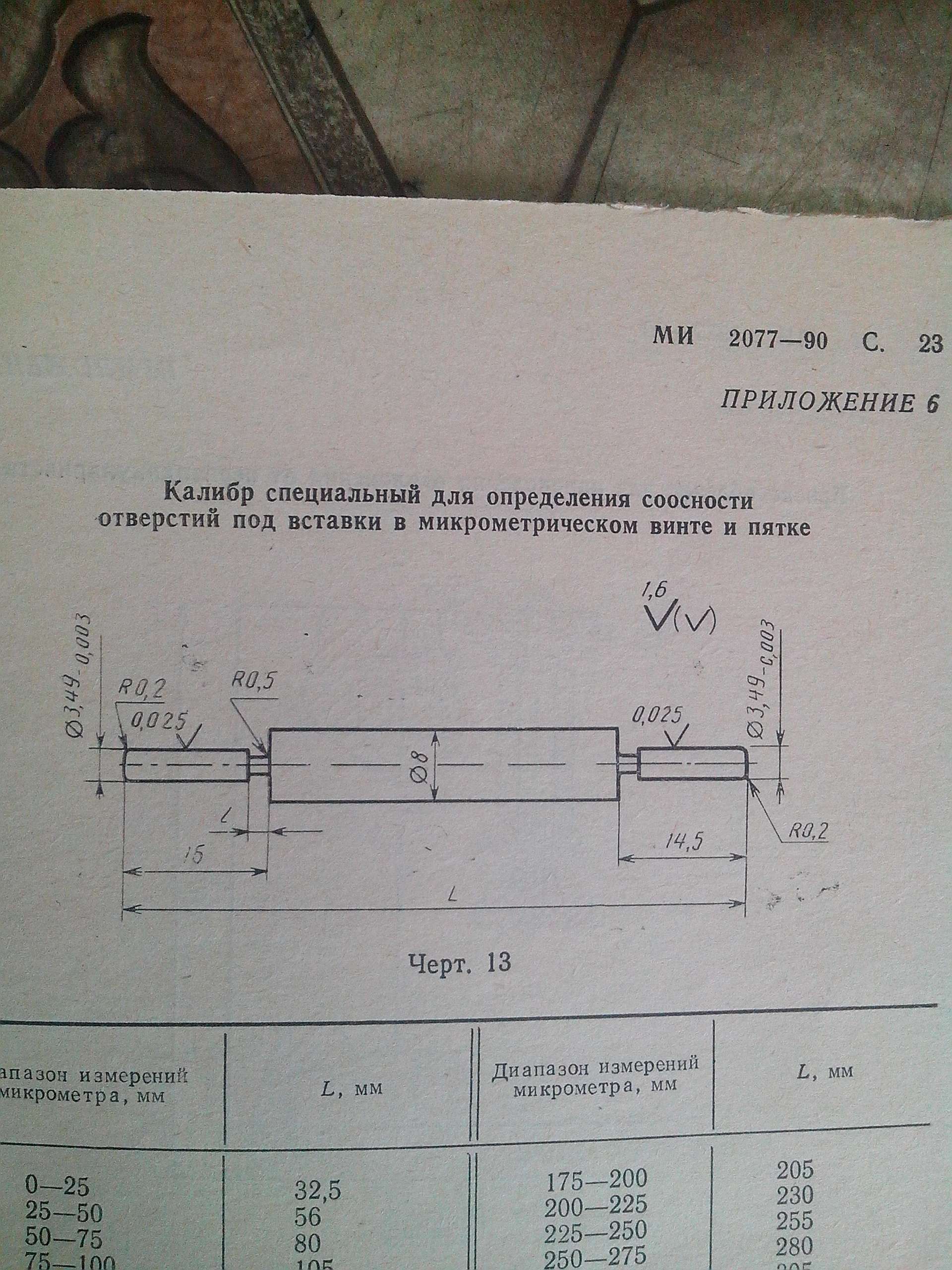

Ну желательно сказать 2 пробки - одна на соосность и одна для контроля диаметра(и глубины) отверстия

Не знаю какую пробку заказывать.

СПАСИБО...

[metmot 66]

Здравствуйте, Подскажите пожалуйста, какая должна быть все таки пробка ( в приложении написано 4Н7) для контроля отверстия под вставку.. Теперь смотрим на последнюю фотографию(открыт гост 4380-93) ниже пункта 1.5 ПРИМЕЧАНИЕ - пробка 4Н7 должна быть ...ТАК? Смотрим след. фото ПРИЛОЖЕНИЕ там показан чертеж этой пробки, но.... Там уже диаметр 3,5 ??

Суть вопроса - У кого есть такая пробка, назовите её полное название, и её допуски скажите пожалуйста ... то есть реальные цифры нужны - н-р: 3,49 +- 0,05 мм.

Ну желательно сказать 2 пробки - одна на соосность и одна для контроля диаметра(и глубины) отверстия

Не знаю какую пробку заказывать.

СПАСИБО...

В МИ 2077-90 в списке образцовых СИ написано "калибр-пробка 8133-0623Н7 по ГОСТ 14807". Вот ее и надо заказывать.А так как длина рабочих поверхностей у этой пробки не даст измерить глубину отверстий, поэтому надо заказывать еще и спец.пробку из приложения 1.

А примечание в ГОСТ 4380 читайте с начала "Допускается изготовлять микрометры с микрометрическим винтом диаметром 6,5 мм и отверстием и под вставку диаметром 4Н7 мм для вставок с хвостовой частью диаметром 4с8 мм". Вот в случае, если микровинт 6,5 мм, то тогда пробка 4Н7.Но глубина отверстий все равно 3,5 мм.

Теперь из практики:заказываете пробку по длине рабочей части как из приложения 1, только допуск в заказе пишите не Н8(+0,018 /0), а Н7 чем полностью соблюдаете примечание 2 к пункту 1.1
