Новая шкала для прибора

5 сообщений в этой теме

Рекомендуемые сообщения

Всем добрый день, в процессе эксплуатации возникла необходимость в новой шкале для амперметра Э30 (к примеру). По старой технологии сотрудники чертят новую шкалу вручную и приклеивают на прибор, процесс этот трудоемкий и небыстрый. Захотелось им помочь, нашел программу для черчения шкал, вот только для шкал нужна специальная бумага для черчения по плотности похожая на картон и новую шкалу на такой бумаге не распечатать. Как у вас проходит данная процедура ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый вечер, чертить шкалу, как Вы правильно заметили, процесс действительно трудоемкий и долгий. Проще заменить на новое СИ.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 часов назад, Лузик Артем сказал:

Добрый вечер, чертить шкалу, как Вы правильно заметили, процесс действительно трудоемкий и долгий. Проще заменить на новое СИ.

Новых СИ нет, выкручиваемся как можем)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

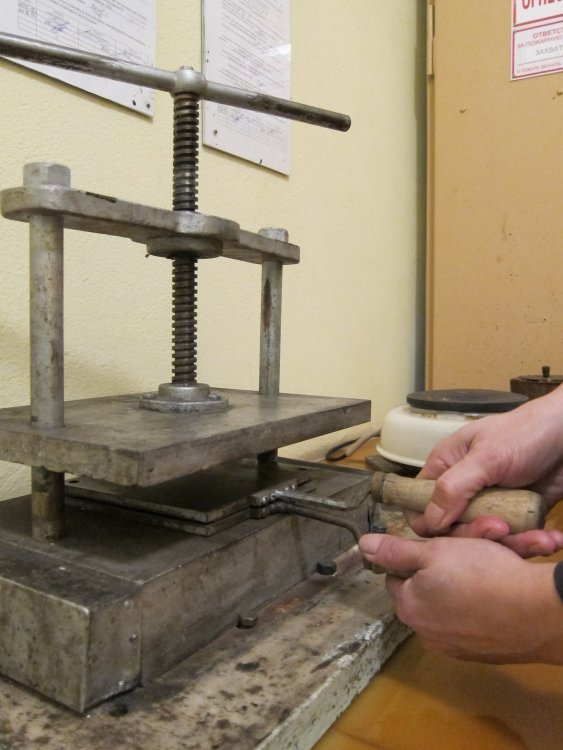

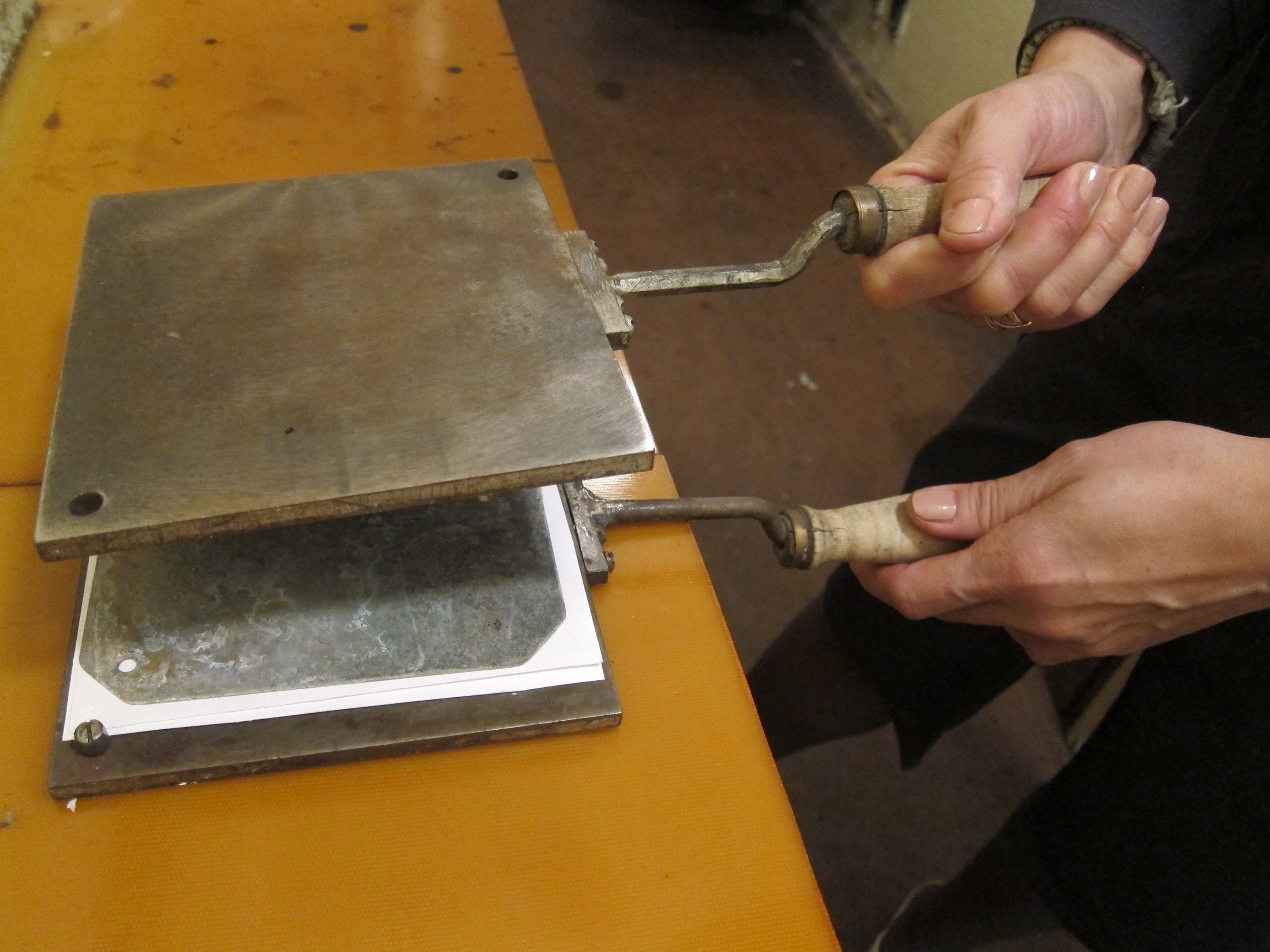

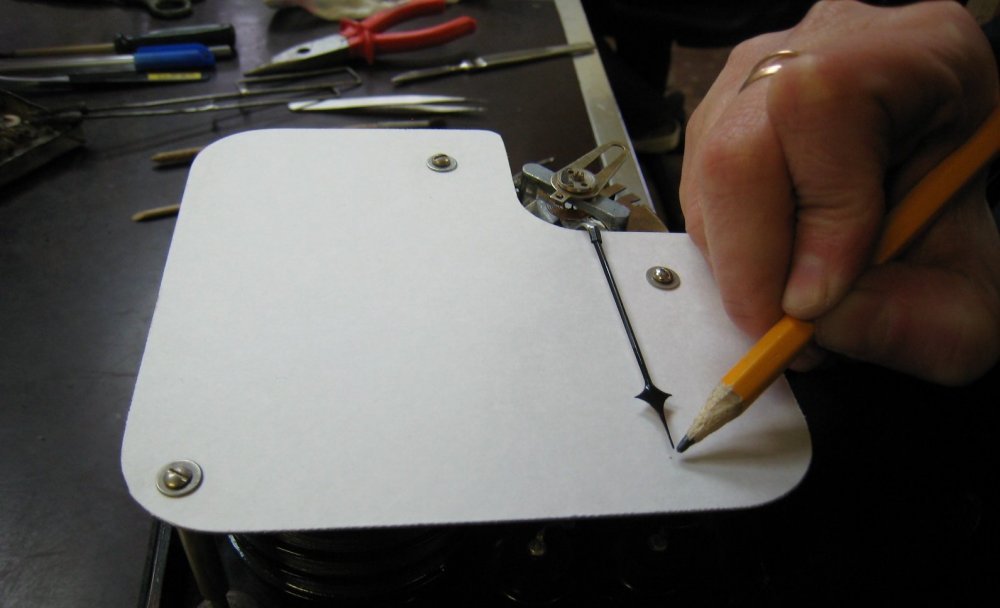

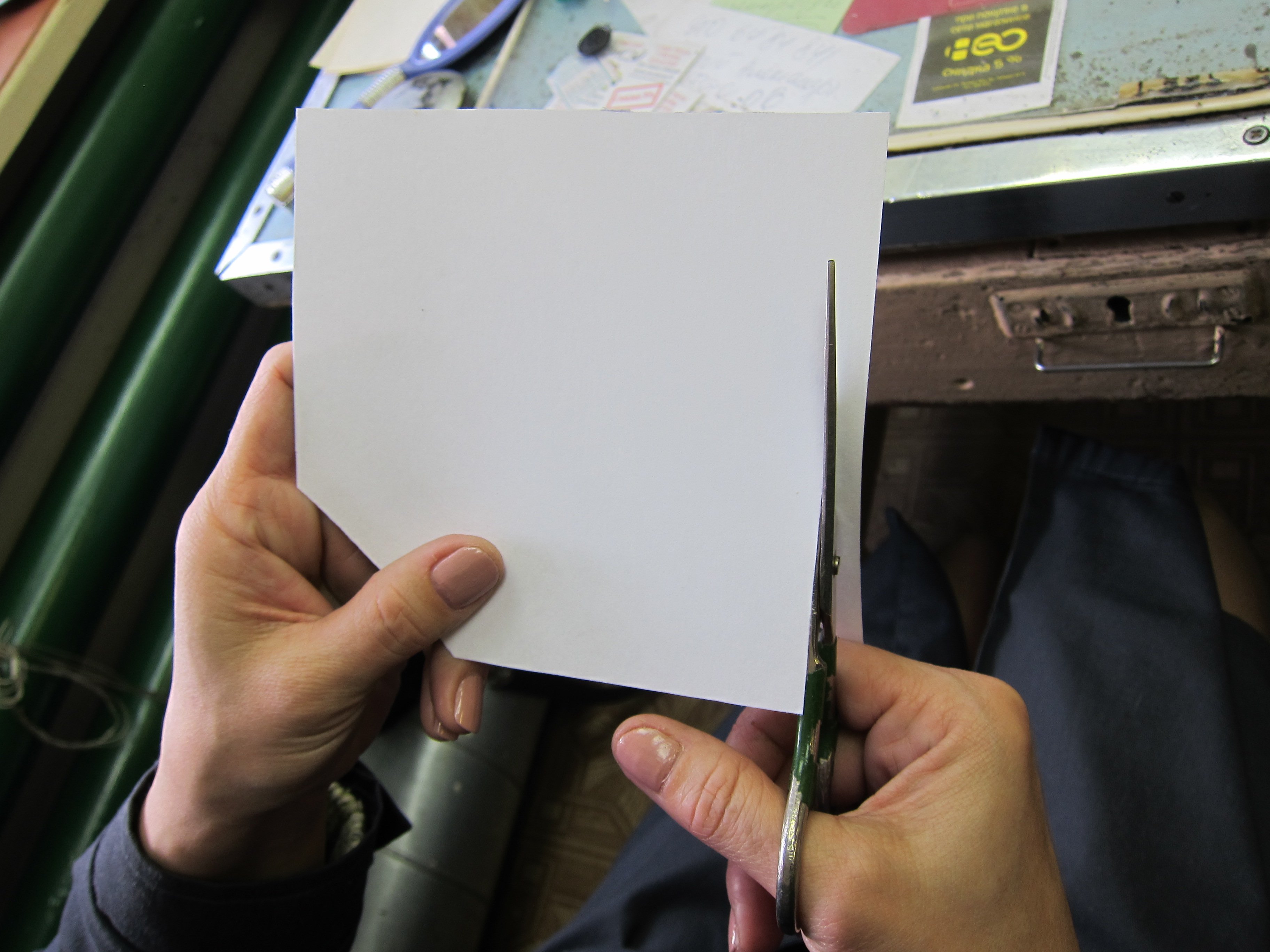

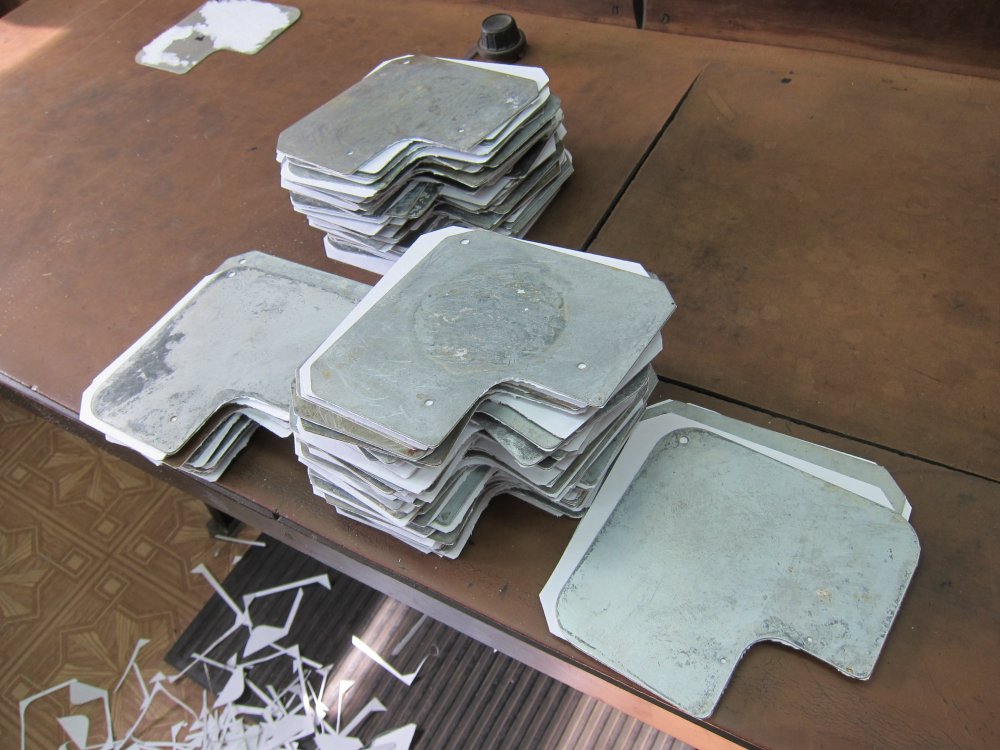

 Добрый день. Внесу свои пять копеек. По роду деятельности профессионально занимаемся ремонтом и калибровкой электрических СИ. Из щитовых преобладают, конечно же, Э30 ввиду своей ремонтопригодности на уровне 100 % благодаря наличию запчастей. Шкалы используем пока только бумажные. Если коротко, то процесс выглядит следующим образом: удаление старой шкалы, обработка и обезжиривание подшкальников, изготовление бумажных заготовок шкал (разметка и вырезание из чертёжного ватмана формата А2), наклеивание бумажных заготовок шкал на подшкальники казеиновым клеем в электрическом прессе с винтовым зажимом (единовременно изготавливается порядка 150 - 200 заготовок шкал). После ремонтных работ измерительного механизма прибора в него устанавливается новая чистая шкала и градуируется. Затем шкала снимается и передаётся для вычерчивания. В принципе, ничего сложного.





Безымянный 8223 - обрезка 2.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но ведь есть различные самоклеющиеся бумаги. .

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
