Помощь в определении приборов


JulyT
 Поделиться
Подписчики 0

3 сообщения в этой теме

Рекомендуемые сообщения

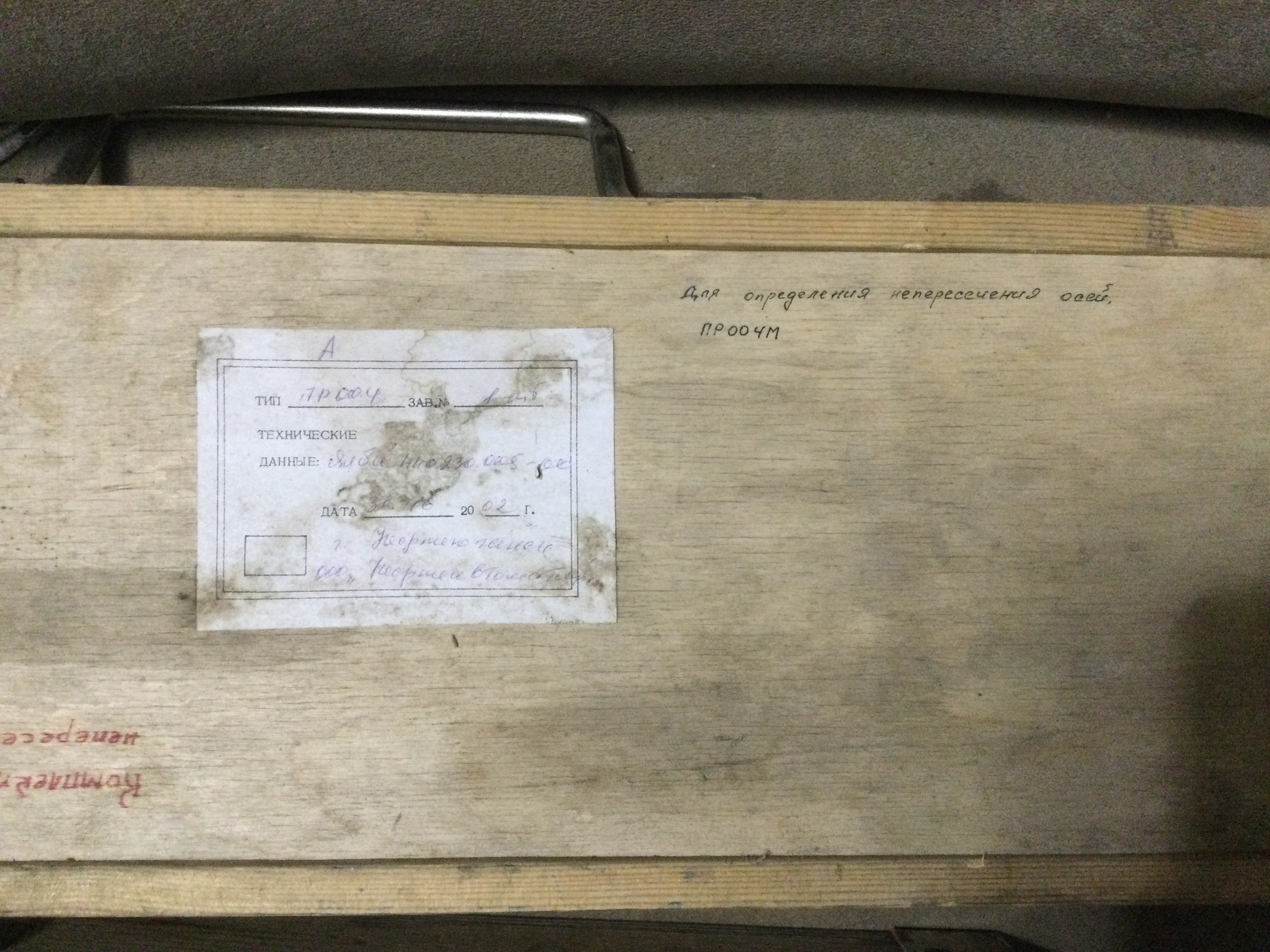

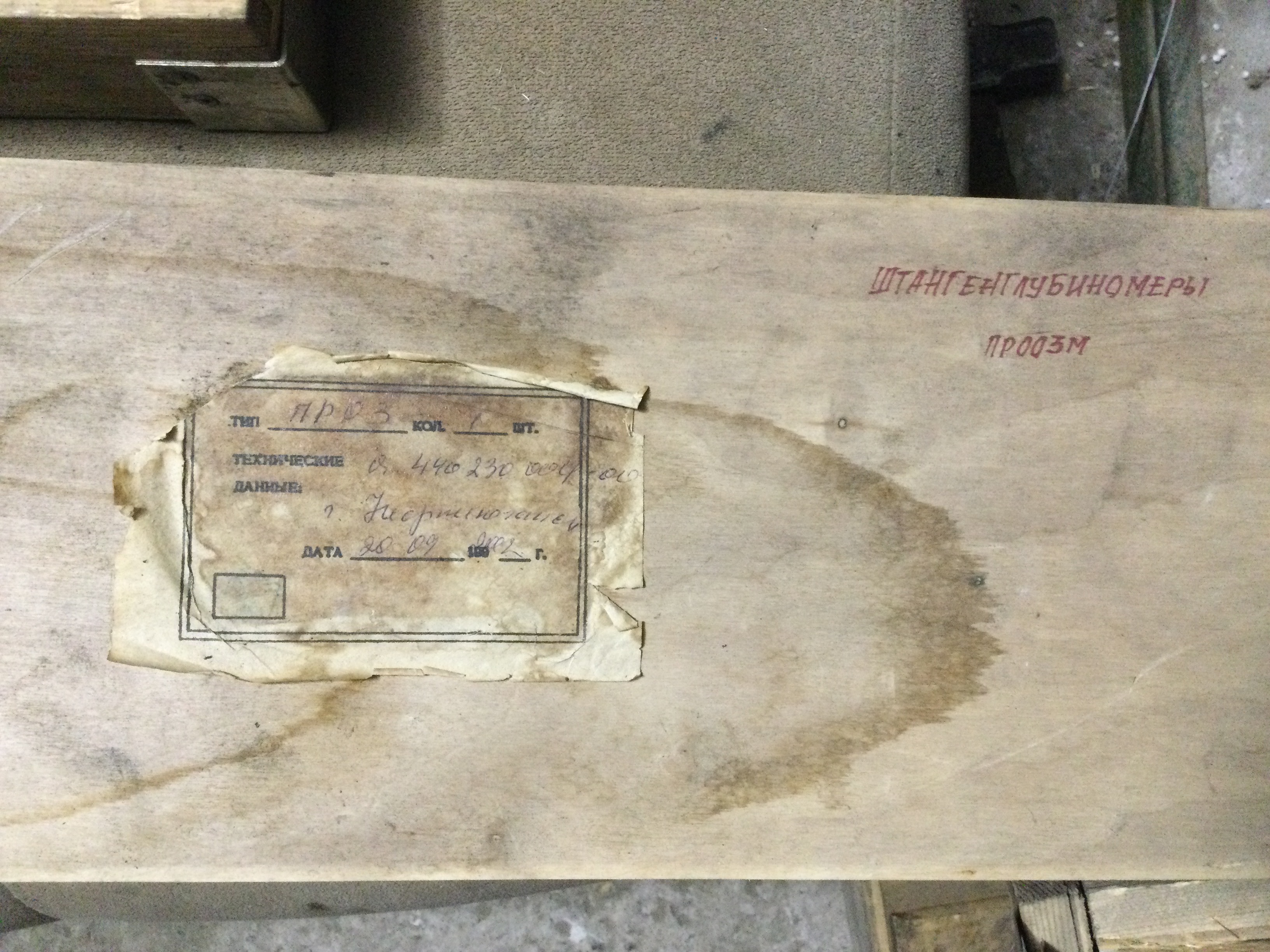

Прошу помощи в определении точных названий приборов, тк по имеющимся на футлярах, найти в сети хоть какую то информацию о них не удается.





Ссылка на сообщение
Поделиться на других сайтах

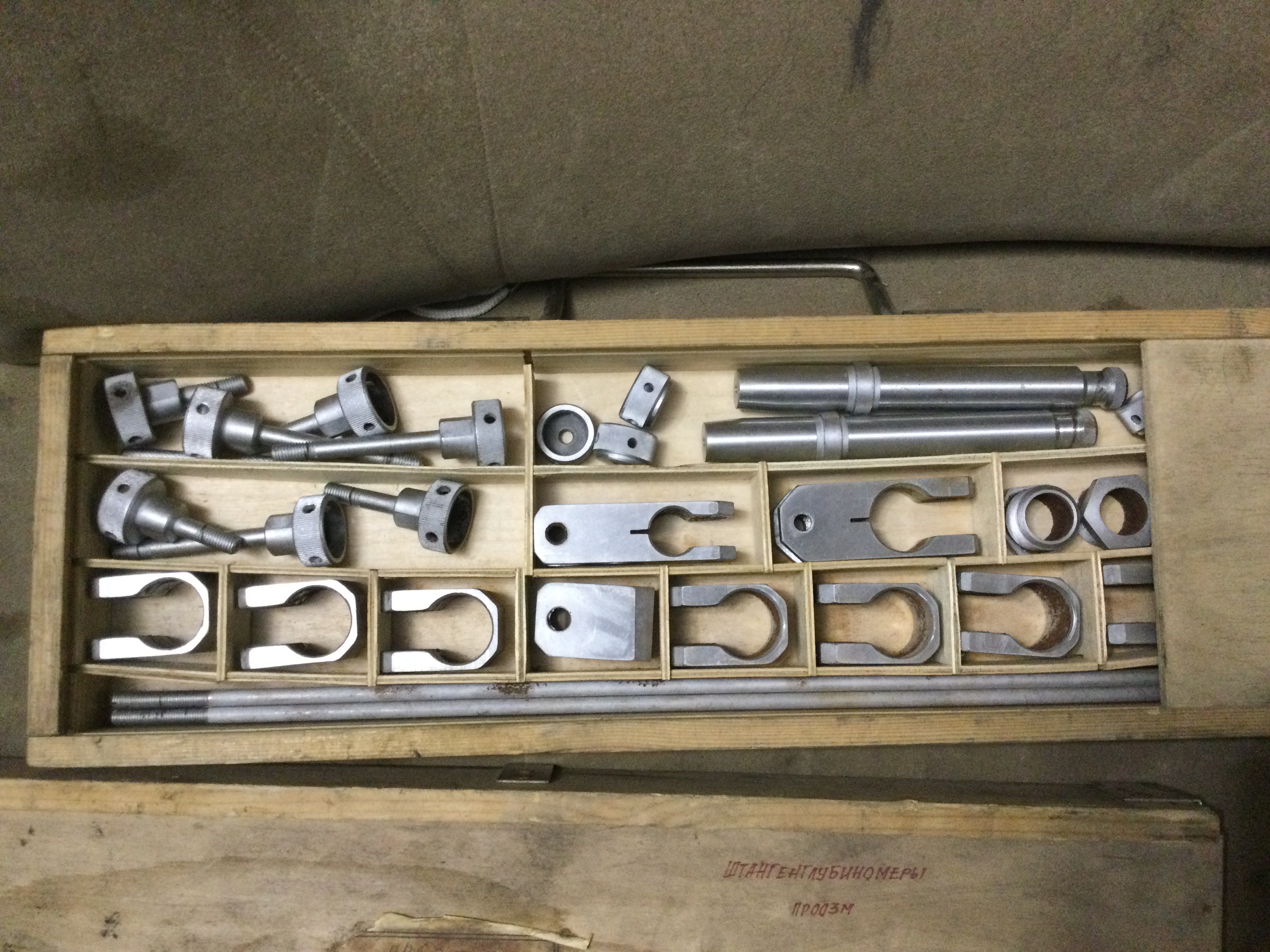

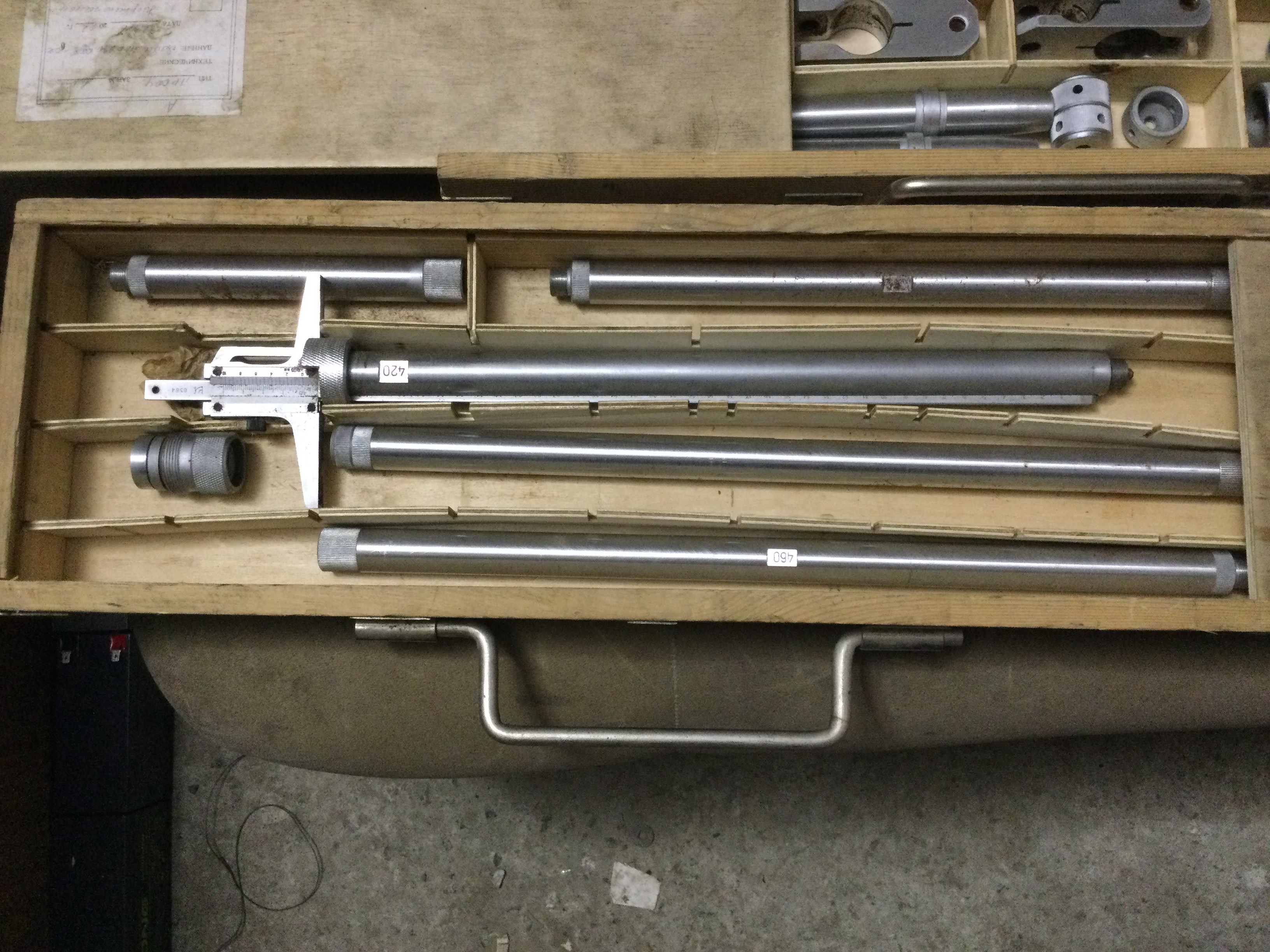

Это набор для врезки ультразвуковых датчиков расхода и для проведения измерений расстояние между ультразвуковыми датчиками и угола наклона датчиков

https://www.zeim.ru/production/docs/d/UFM001Inst.pdf

http://www.td-rashodomer.ru/tech/tdocs/YRJ2K_rashodometr_jidkosti_RE.pdf

Цитата



Приложение Б (рекомендуемое)

Перечень средств измерений и приспособлений, рекомендуемых для применения при монтаже

Таблица Б.1

Наименование и обозначение Характеристика Примечание

Штангенциркуль ШЦ-III- 400-0,1 ГОСТ 166-89 Цена деления – 0,1 мм.

Рулетка ЗПК2-10АНТ-1 ГОСТ 7502-89 Цена деления - 1 мм.

Угломер с нониусом тип 2-2, модель 127 ГОСТ 5378-88

Диапазон измерений внутренних углов от 40 до 80о , наружных углов - от 0 до 360о основная погрешность не более 5 % Входит в состав комплекта ПР005

Комплект ПР001 Предназначен для приварки держателей.

Комплект ПР002 Предназначен для доработки приваренных держателей.

Комплект ПР003м, Комплект ПР004м, Комплект ПР005 Используются при определениях геометрических параметров смонтированного участка согласно Методике поверки. Поставляются по отдельному заказу. Рассчитаны на Ду (250-1000)



Цитата

3. Комплекты оснастки предназначены для монтажа, доработки держателей, обеспечения замера параметров измерительного участка (рассчитаны на Ду 250…1000 мм).

3.1 Комплект ПР001 предназначен для сварки держателей с трубой,

3.2 Комплект ПР002 предназначен для доводки приваренных держателей.

3.3 Комплект ПР003м используется при измерении расстояния между пьезоэлектрическими датчиками - ПЭП и внутреннего диаметра трубопровода.

3.4 Комплект ПР004 используется при измерении смещения оси акустического канала.

3.5 Комплект ПР005 используется при измерении наклона оси акустического канала.



Изменено пользователем Логинов Владимир
Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Логинов Владимир сказал:

Это набор для врезки ультразвуковых датчиков расхода и для проведения измерений расстояние между ультразвуковыми датчиками и угола наклона датчиков

https://www.zeim.ru/production/docs/d/UFM001Inst.pdf

http://www.td-rashodomer.ru/tech/tdocs/YRJ2K_rashodometr_jidkosti_RE.pdf



Благодарю
