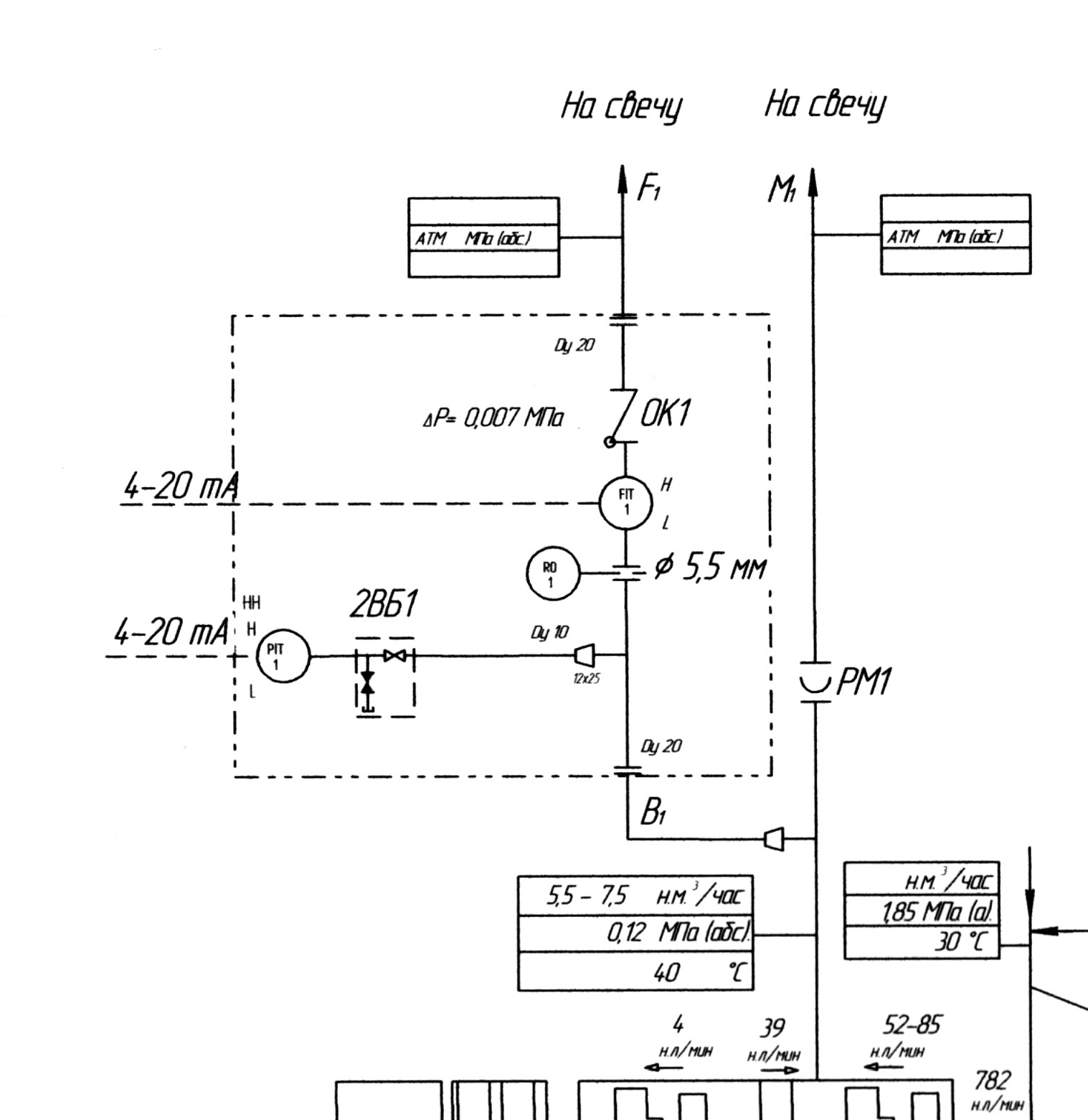

bizard 0 Опубликовано 11 Августа 2011 Жалоба Поделиться Опубликовано 11 Августа 2011 Доброго времени суток. Интересует литература для расчета сужающих устройств, а именно диафрагм. ГОСТ 8.586.(1...5)-2005 подходит для расчета диафрагм для ИТ с внутренним диаметром более 50мм, а в моем случае 20мм, есть еще РД 50-411-83 про специальные сужающие устройсва, но и по нему мне не удалось расчитать диаметр сужающего устройства. А задача заключается в седующем: есть компрессор и в нем стоит СГУ, после первой ступени СГУ произходит утечка газа с известными параметрами, расход газа Q=5.5-7.5 н.м(куб)/час (из-за чего у меня и не получилось расчитать по РД50-411-83), давление 0.12МПа (абс.), газ сбрасывается на свечу, стоит датчик давления Метран-150 ТG-2 и диафрагма диаметр которой мне и надо расчитать. Есть ли какая-нибудь методика по каторой я могу это сделать? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
novik 60 Опубликовано 12 Августа 2011 Жалоба Поделиться Опубликовано 12 Августа 2011 Доброго времени суток. Интересует литература для расчета сужающих устройств, а именно диафрагм. ГОСТ 8.586.(1...5)-2005 подходит для расчета диафрагм для ИТ с внутренним диаметром более 50мм, а в моем случае 20мм, есть еще РД 50-411-83 про специальные сужающие устройсва, но и по нему мне не удалось расчитать диаметр сужающего устройства. А задача заключается в седующем: есть компрессор и в нем стоит СГУ, после первой ступени СГУ произходит утечка газа с известными параметрами, расход газа Q=5.5-7.5 н.м(куб)/час (из-за чего у меня и не получилось расчитать по РД50-411-83), давление 0.12МПа (абс.), газ сбрасывается на свечу, стоит датчик давления Метран-150 ТG-2 и диафрагма диаметр которой мне и надо расчитать. Есть ли какая-нибудь методика по каторой я могу это сделать? Про расчет не знаю, но вроде у Йокогавы есть датчики давления, на малый расход, с установленным СУ. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
+Oleg+ 8 Опубликовано 12 Августа 2011 Жалоба Поделиться Опубликовано 12 Августа 2011 Доброго времени суток. Интересует литература для расчета сужающих устройств, а именно диафрагм. ГОСТ 8.586.(1...5)-2005 подходит для расчета диафрагм для ИТ с внутренним диаметром более 50мм, а в моем случае 20мм, есть еще РД 50-411-83 про специальные сужающие устройсва, но и по нему мне не удалось расчитать диаметр сужающего устройства. А задача заключается в седующем: есть компрессор и в нем стоит СГУ, после первой ступени СГУ произходит утечка газа с известными параметрами, расход газа Q=5.5-7.5 н.м(куб)/час (из-за чего у меня и не получилось расчитать по РД50-411-83), давление 0.12МПа (абс.), газ сбрасывается на свечу, стоит датчик давления Метран-150 ТG-2 и диафрагма диаметр которой мне и надо расчитать. Есть ли какая-нибудь методика по каторой я могу это сделать? Специальное СУ по РД 50-411-83 в данном случае не подойдет. Очень маленький расход. РД требует для стандартной диафрагмы турбулентный поток с числом Рейнольдса не менее 200000, т.е расход примерно 170-190 н.м3/ч, при меньших числах Рейнольдса коэффициенты истечения не определены. Другие специальные СУ не проходят по диаметру трубы. Для измерения объема лучше поставить обычный счетчик газа. Для контроля расхода - расходомер, например ротационный. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
bizard 0 Опубликовано 15 Августа 2011 Автор Жалоба Поделиться Опубликовано 15 Августа 2011 Есть стандарт BS 1042, не подскажите, где его можно взять? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
+Oleg+ 8 Опубликовано 16 Августа 2011 Жалоба Поделиться Опубликовано 16 Августа 2011 Есть стандарт BS 1042, не подскажите, где его можно взять? Наверное можно заказать на www.normdocs.ru Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
