Измерение интервала времени частотомером


13 сообщений в этой теме

Рекомендуемые сообщения

Добрый день, коллеги!

Нужна помощь. Есть импульсный выход, подключаемый к частотомеру: 50 Ом, 1/10, положительный фронт, DC.

По методике требуется измерить время прохождения пачки импульсов частотомером. Есть CNT-90 и Ч3-85/3. Какая настройка позволяет посчитать время?

Ссылка на комментарий
Поделиться на других сайтах

Длительность пачки какая, мкс или часы? Как и чем в этой методике предлагается это сделать, можно ссылку или скан? Или сами разрабатываете методику измерения?

Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты
9 часов назад, i2c сказал:

 методике требуется измерить

Там должно быть точно расписано:gt:

Можно попробовать посчитать количество импульсов и их период.

Не помню, есть ли в этих частотомерах режим измерения радиоимпульсов. Он должен подойти.

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, scbist сказал:

Там должно быть точно расписано:gt:

Можно попробовать посчитать количество импульсов и их период.

Не помню, есть ли в этих частотомерах режим измерения радиоимпульсов. Он должен подойти.

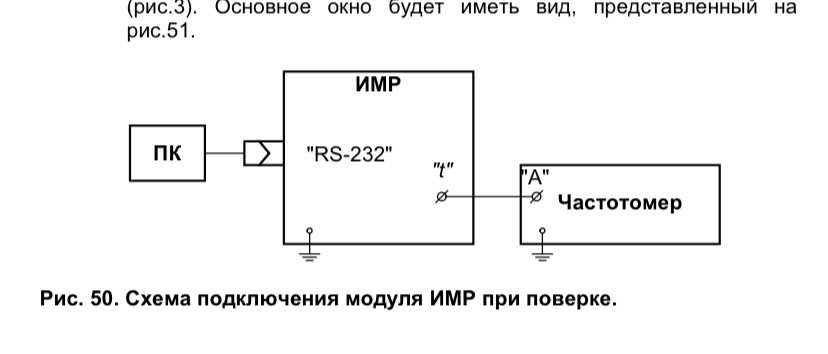

Вот как именно это сделать не написано, есть только схема подключения, и список средств поверки.

Импульсы считает, но период не стабильный.



Изменено пользователем i2c
Ссылка на комментарий
Поделиться на других сайтах

7 часов назад, VVF сказал:

Длительность пачки какая, мкс или часы? Как и чем в этой методике предлагается это сделать, можно ссылку или скан? Или сами разрабатываете методику измерения?

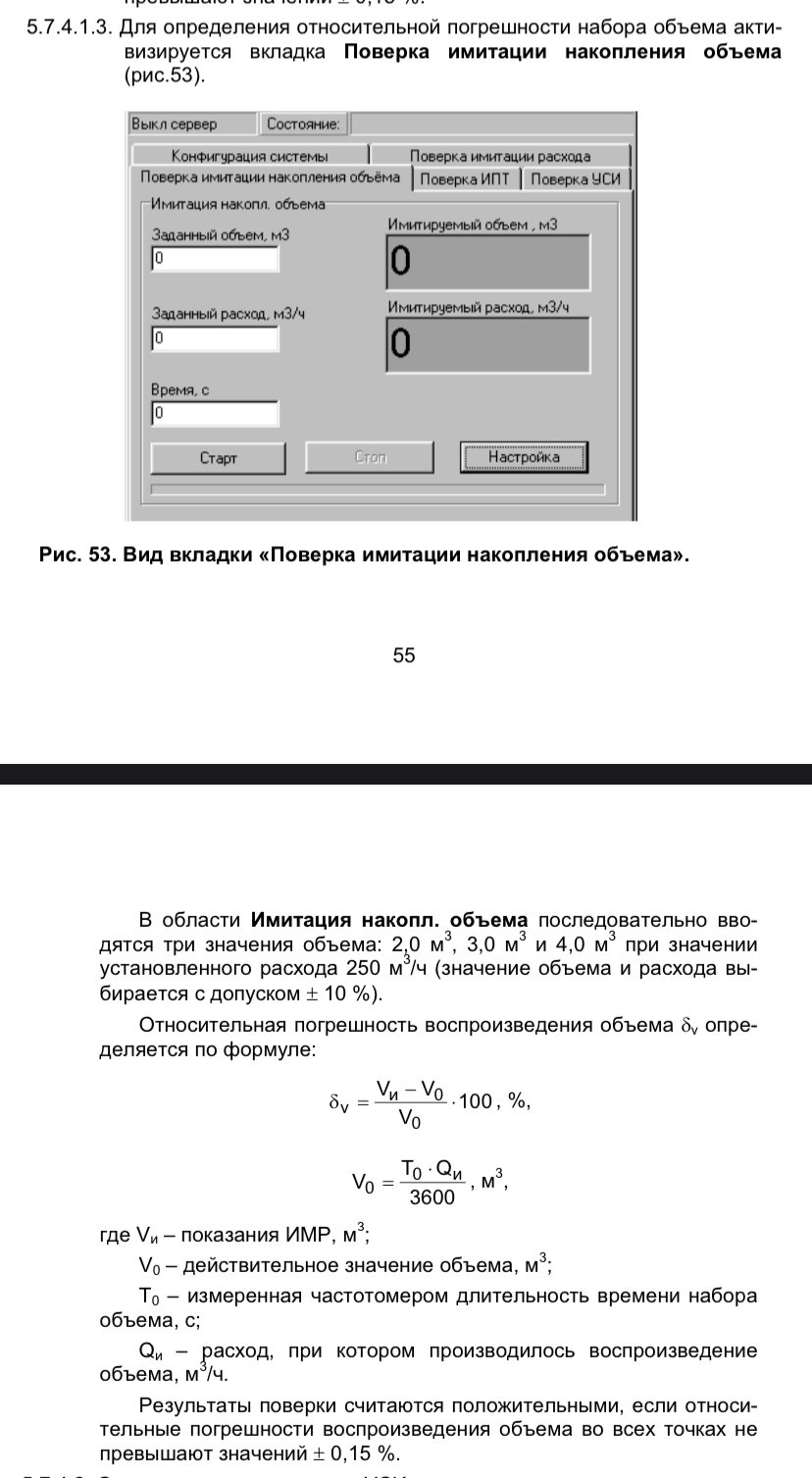

Меньше минуты. Пункт этот приложил ниже:



Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты

Может там просто один импульс разной длительности для разных объемов, а не пачка?

Задали объем, стартанули, получили один импульс и измерили его длительность частотомером.

Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты

Потом задали другой объем и получили другой импульс.

Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты

В сети нашел https://vzljot.ru/files/docs/KPI/re_kpi01x_doc2_13.pdf

Там есть методика поверки. В ней сказано, что выбирается режим tA.

Ссылка на комментарий
Поделиться на других сайтах

33 минуты назад, i2c сказал:

Меньше минуты.

Осциллографом измерьте. Заодно и импульс посмотрите.

Ссылка на комментарий
Поделиться на других сайтах

4 минуты назад, scbist сказал:

Может там просто один импульс разной длительности для разных объемов, а не пачка?

Задали объем, стартанули, получили один импульс и измерили его длительность частотомером.

На осциллографе меандр, измерение ширины импульса меняется во время подачи пакета

Ссылка на комментарий
Поделиться на других сайтах

8 минут назад, VVF сказал:

Осциллографом измерьте. Заодно и импульс посмотрите.

Спасибо за вариант!

Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты
3 часа назад, i2c сказал:

На осциллографе меандр, измерение ширины импульса меняется во время подачи пакета

значит с запуском частотомера что-то не так.

Ссылка на комментарий
Поделиться на других сайтах

11 часов назад, scbist сказал:

значит с запуском частотомера что-то не так.

Это с методикой не так. Частотомер Ч3-64 в режиме tА измеряет длительность импульсов по входу А (п.10.6 ТО и ИЭ Ч3-64). И это подтверждено на стр. 28 методики. А на стр. 31 требуется определить длительность времени набора объема (длительность пачки изменяющихся по длительности импульсов) без малейшего намека как это сделать...

Ссылка на комментарий
Поделиться на других сайтах
