Поверка ШЦ

[Елена975311 0]

Подскажите пожалуйста при поверке ШЦ-1 диапазон 0-150  целения 0,1 мм в ГОСТ 8.113-85 написано равномерно распределенные точки по штанге и нониусу, какие понять это, какие конкретно нужно брать КМД ?



[Елена975311 0]

Сразу уточню я имею ввиду точки по шкале Штанге и нониусу п. 3.3.10 ГОСТ 8.113-85, там указано равномерно распределить? Как? 21.2;71.5;101.6 верно? А если диапазон будет 0-250 и ц. Д. 0.05? Тогда какие?



[Ника 1 230]

4 часа назад, Елена975311 сказал:

101.6

Мне кажется что 126,8 будет равномернее

И верхний диапазон забыли - 150

4 часа назад, Елена975311 сказал:

А если диапазон будет 0-250 и ц. Д. 0.05? Тогда какие?

Для нониуса можно те же, что и для 150 - 21,2, 71,5, 126,8. Потом 175 и 250.

А можно для большей равномерности делать свои блоки, типа 150+51,4 или 175+21,2. Тогда например можно взять точки 51,4, 101,6, 150, 175+21,2, 250. Или придумать свои комбинации.

[владимир 332 1 119]

11 часов назад, Елена975311 сказал:

А если диапазон будет 0-250 и ц. Д. 0.05? Тогда какие?

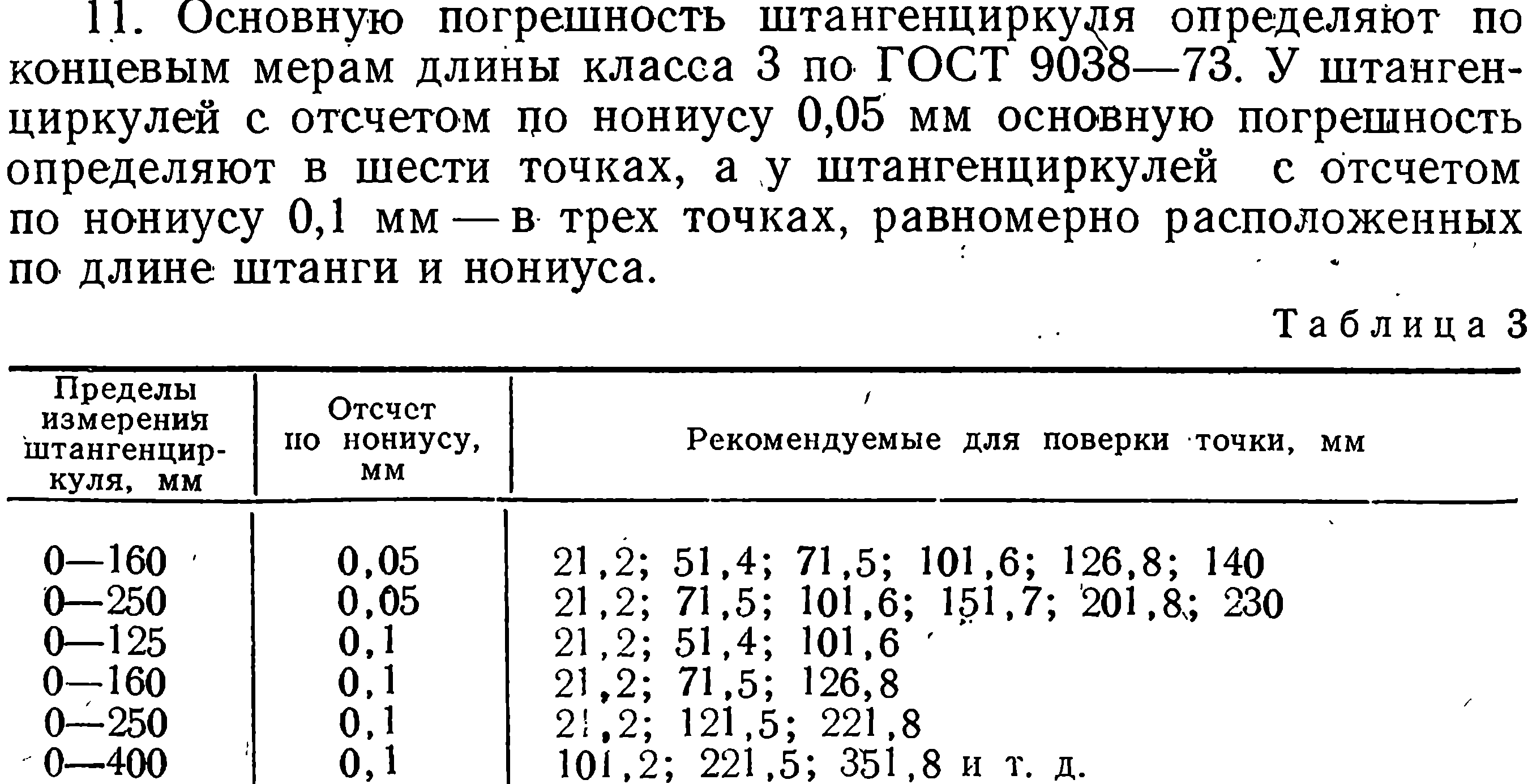

по этой "ретро" книге

стр.11

рекомендуют 21,2; 71,5; 101,6; 151,7; 201,8;  230



а так для поверки ШЦ специальный набор КМД №22 по ГОСТ 9038 https://files.stroyinf.ru/Data/283/28341.pdf - ПРИЛОЖЕНИЕ 3

См. https://lib.asms-vrn.ru/wp-content/uploads/2021/03/100302-Korkin-Suslova.pdf

или

стр. 3-10



Изменено 27 Сентября пользователем владимир 332

[Елена975311 0]

Спасибо всем за ответы, я правильно понимаю принципиально конкретных точек нет, есть рекомендованные, поэтому придерживаемся просто начала середина и конец штанги и количества точек 3  это если ц.д.0,1 и 6 если ц.д. 0,05,а там из имеющихся КМД я собираю размер
