Dobrometr

Здравствуйте! Поделитесь, пожалуйста, КП с ценами, если оно у вас есть, на почту suggester@yandex.ru.

Отлично получилось! Скриншоты ниже:

Конечно, вы правы. Тут поход в ЦСМ или любое другое аккредитованное место, и получение от него какой-то бумаги, только лишь понт.

"точным валиком" я его назвал для плавности повествования, хотя конечно, в МИ он контрольный. Ну, а ролики по МИ 524-89 просто называются роликами в этом документе, однако и для них методика нужна теперь.

Лучше и не сказать, как мне кажется. В нашей практике существуют некоторые точные валики для поверки рамных и брусковых уровней, которые через ЦСМ должны пройти для подтверждения качества геометрии рабочей зоны (круглость, цилиндричность, профиль продольного сечения). Одно время они проходили без проблем калибровку и в свидетельстве о калибровке методика прописывалась типовая, - "Методика контроля гладких цилиндрических калибров-пробок", и всё было хорошо. А потом ВНЕЗАПНО почему-то решили, что нельзя эти валики, и все другие валики нашего производства, по той методике контролировать и пришлось разрабатывать отдельный документ, который мы и назвали как "Методика калибровки таких-то таких-то валиков № такой-то такой-то", работы проводятся и замеры делаются аналогично типовой методики. И теперь в свидетельстве о калибровке ссылаются на этот документ, а так ничего и не поменялось. А по теме: Поверку организовать невозможно - ибо шаблон не СИ из Госреестра; Калибровку организовать возможно - если состряпаете собственную "Методику калибровки" на основе чего-то похожего, где нужно измерить длину-ширину, приложите её распечатанную к вашему шаблону и сдадите в ЦСМ, в итоге вам выдадут сертификат о Калибровке. Ну а если без всяких методик, вроде как дают Протокол Измерений - если просто прийти и объяснить, какие размеры с какой точностью надо померить.

Добрый день. Похоже, что это невозможно. Поверка возможна только того, что есть в Госреестре. Если вы сочините методику калибровки и опишите всё, что нужно измерить-проверить, в ЦСМе по ней проведут работы и вы получите протокол о калибровке.

Здравствуйте! Скажите, пожалуйста, а в каком она состоянии и какого года? Как давно была поверка? Полный ли комплект? Есть что-нибудь ещё к ней дополнительно? Посадочные диаметры в бабках ø27 или ø28? Ответить можно сюда, а можно на почту: suggester@yandex.ru.

Я голосую за ИЧ-02, ибо он мне более человеческим кажется.

Это ведь оно? С форума скачивается.

Здравствуйте! Если у вас есть КП, отправьте его, пожалуйста, на почту suggester@yandex.ru.

Здравствуйте. Если речь идёт о кольце ø110 (уловный диаметр кольца d, он же диаметр вала), а заказчику не нравится размер D - внешний диаметр кольца? По ГОСТ 13942-86 это 132 мм с пометкой - не менее. Допуска здесь не увидел, размер свободный, может можно сослаться, что раз размер свободный, то изготавливается он по квалитету H14? Для размера ø132 допускается сделать +1 и тогда замер заказчика в допуске (если речь идёт о том, что они намерили +0,6). А вообще, ГОСТ 13942-86 в п. 3 ссылается на техтребования ГОСТ 13944-86, в котором в п. 2.3 говорится, что при контроле геометрических параметров к главным параметрам относят рабочий диаметр, толщину и плоскостность колец, остальные - к второстепенным. ГОСТ 13944-86 также ссылается на ГОСТ 17769-83, там в п. 4.2 говорится, что главные параметры при приёмке - это параметры изделий, несоответствие которых требованиям стандартов существенно влияет на использование изделия по назначению или его долговечность. Остальные параметры относятся к второстепенным. Раз ваш диаметр D - второстепенный параметр, исполняется со свободным квалитетом, на эксплуатацию и долговечность не влияет - ещё и замеряться должен, если я понял, в "расщеперенном" состоянии кольца может можно отбросить его как "второстепенный" и как "исполненный по квалитету H14"?

микрометр крепится горизонтально в стойке, динамометр зажимается между пятками микрометра, снизу поддерживается рукой. Как-то так.

Приветствую! Мы для контроля измерительного усилия микрометров делаем динамометр, как в МИ 782-85 по Приложению 2, с дополнительными удлинителями, чтобы применять не только на микрометрах 0-25. а касательно схемы по Приложению 6 из этого же МИ 782-85, то там нужны циферблатные весы. Нужна стойка, в которой следует разместить микрометр вертикально, чтобы он измерительной поверхностью своей мог давить на площадку весов. Если стойка используется с посадочным диаметром ø28 - то используется кронштейн по Приложению 1 (у нас он тоже изготавливается, называется КМР040). А вообще, можно как угодно крепить микрометр, лишь бы он был вертикально расположен и спокойно мог давить на площадку весов. В промежуток между микрометром и площадкой весов лучше расположить шарик, на пластилин его прилепить, чтобы микрометр через него передавал усилие. Затем крутите микрометр за трещотку, соответственно, он своим своим измерительным усилием будет продавливать площадку весов, это будет видно на циферблате. В момент прощёлкивания трещотки, нужно смотреть на стрелку весов, это и будет усилие, на сколько я понимаю. Динамометр использовать проще - там 2 риски на штоке, если усилие микрометра между рисками - значит норм.

Спасибо за поздравления! Всех метроллоколлег тоже с Наступающим 2025! За Единство Измерений, чтоб всё поверку проходило!

У нас периодически ремонтируются ШЦЦ с разными дефектами, в том числе и такими. И поверку потом проходят, если в Госреестре. Из последнего, делались китайские ШЦЦ Werka:

Здравствуйте! Поделитесь на почту suggester@yandex.ru коммерческим предложением, пожалуйста.

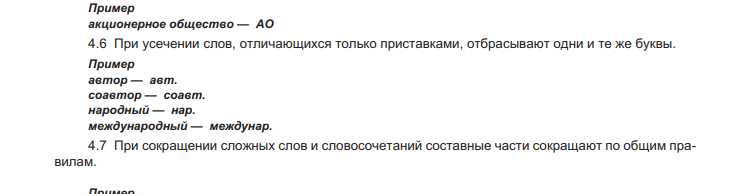

Может подойдёт ГОСТ Р 7.0.12-2011. Пункт 4.6: При усечении слов, отличающихся только приставками, отбрасывают одни и те же буквы. Если "пункт - п.", то "подпункт - подп.", я так понимаю.

Здравствуйте, можно ваше коммерческое предложение на почту suggester@yandex.ru.

Здравствуйте! Может быть это Армавирский электротехнический завод?

Схем нет, к сожалению, но с Днём Рождения вас, Дмитрий Геннадьевич!

Здравствуйте! Делается всё притирами, на плитах, с пастой, правильно вы всё пишете. В книгах, которыми Владимир332 поделился - более-менее описаны методики, используемые порошки и жидкости, вроде бензина -керосина и т. п. Только это всё - проще описать, чем сделать. Нужно очень много практики, а ею не очень любят делиться вот так вот просто. Наши ребята, кстати, делают столики стоек, оптиметров, ИЗВшек и т. п. Насколько я знаю, всё, что плоское, или ребристо-плоское, делается на плитах. А вот со столиками с центральным ребром возвышенным - чуть посложнее.

Добрый день! А с какой точностью нужно измерить этот самый "до 1 мм"? Раз ничего засунуть туда нет возможности, может вам подойдёт вообще какой-нибудь дефектоскоп, который трещины в металлоконструкциях определяет. Ультразвук или рентген.
