Калибр для контроля глубины резьбы

[Moonstone 0]

Добрый день, я должен спроектировать калибр для контроля глубины резьбы 20+-0,5 под болт М8-6g. Кто нибудь может подкинуть примеры чертежей и сказать каким ГОСТом я должен руководствоваться? Методика расчета тоже не помешала бы. Спасибо.

[Ника 1321]

Как-то не задумывалась над спецкалибрами, т.к. не приходилось измерять настолько глубоко (по отношению к диаметру) и точно. Обычно я измеряла длину резьбовой части и по ее погружению ориентировалась на сколько глубоко "прокопано".

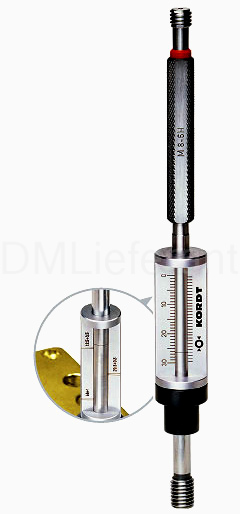

Погуглила. А оказывается есть и такие придумки.

[KravchenkoGA 84]

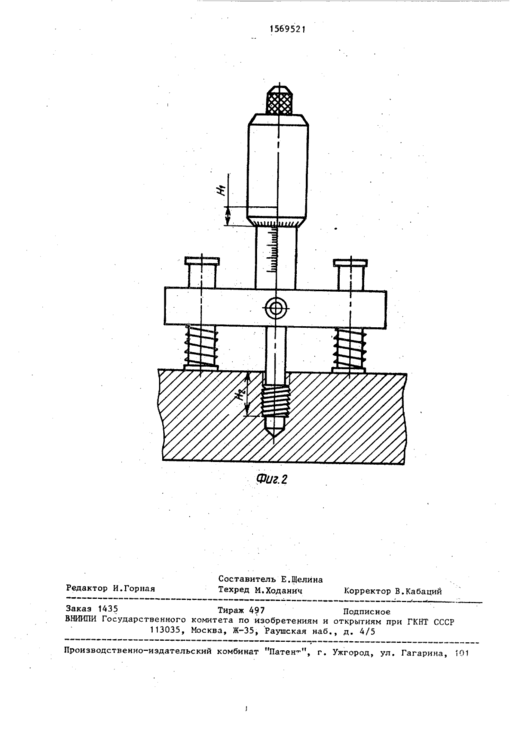

Принцип работы первого устройства понятен, а вот второго не пойму.  Он вкручивается, а на оцифрованной части совмещаем штрихи и снимаем показания? Или там пружина на каждом и она пружинит, показывая глубину?

[Андрей88 0]

тоже интересно знать принцип работы второго варианта...

а по первому средству измерений не подскажите нормативный документ?
