Приглашаем метрологов Санкт-Петербургских предприятий и гостей города на демонстрацию оборудования для контроля параметров всех видов резьбовых и гладких калибров IAC Masterscanner

[Masterscanner 0]

           Уважаемые коллеги!



Хотим представить Вашему вниманию оборудование для калибровки резьбовых и гладких калибров-пробок и калибров колец. А также для измерения параметров резьбы на готовых изделиях.

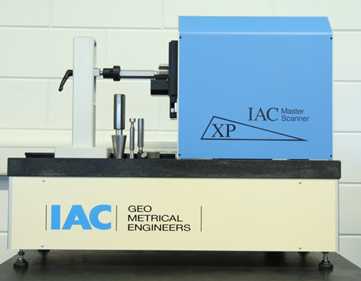

IAC Masterscanner

            Серия MSXP    от малых калибров Ф1 мм до средних диаметров 60, 100 или 160 мм

            Серия XPL-C   от малых калибров Ф1 мм до больших Ф 200, или 300 мм

            Серия XPL       от малых калибров Ф1 мм до больших Ф 400, 500 или 600 мм

 Что такое Masterscanner?

Этот инновационные измерительные машины, которые  являются революционным и по сравнению со всеми традиционными методами калибровки резьбовых, гладких цилиндрических и конических калибров и контролю резьбы на готовых изделиях. Все необходимые параметры резьбы измеряются за один цикл (наружный диаметр, средний диаметр, внутренний диаметр, шаг, угол профиля, накопленная погрешность, конусность, недостатки профиля), в  течении нескольких минут! Используя измерительные машины IAC Masterscanner, вы забудете про проволочки для измерения среднего диаметра, скобы, микроскоп, микрометр,  и т.д. Также вы забудете и о контрольных  калибрах-пробках, которые используются в традиционных методах контроля,  так как IAC Masterscanner умеет измерять практически любую внутреннюю  и наружную резьбу.

 Какой принцип работы у Masterscanner?

В основу измерений положен метод 2D сканирования IAC MasterScanner, который

соответствует международному стандарту ISO 17025  и признан следующими органами по аккредитации: Росаккредитация, RVA, DKD/DAkkS, NIST, A2LA, SCES , DANAK, SWEDAC, UKAS, NABL, NATA, OAR, SIT, ILAC.

Контактное сканирование профиля резьбы, с помощью двухстороннего щупа применяемое в MasterScanner, происходит непосредственно по поверхности резьбы, независимо от того, грязная она или жирная.

Сканирование происходит с большим разрешением - 12000 точек измерений в секунду.

В оборудовании используется: высокоточная оптическая измерительная система HEIDENHAIN с разрешением 0,01 мкм и повторяемостью 0,1 мкм, высокоточная воздушная плавающая направляющая система (воздушные подшипники) и точная измерительная силовая система, что обеспечивает высокую стабильность измерений и повторяемость.



Какие виды калибров и какие резьбы может измерять Masterscanner?

Наверное, проще перечислить, какие не может! Но, тем не менее:

Калибр-кольца гладкие цилиндрические, калибр-кольца гладкие конические, калибр-кольца резьбовые с цилиндрической резьбой проходные и непроходные, калибр-кольца с конической резьбой, калибр-пробки гладкие цилиндрические, калибр-пробки гладкие конические, калибр-пробки резьбовые с цилиндрической резьбой проходные и непроходные, калибр-пробки резьбовые конические, контрольные калибр-пробки для контроля новых и рабочих цилиндрических калибр-колец (КПР-ПР, КПР-НЕ, КНЕ-ПР, КНЕ-НЕ, К-И, КИ-НЕ), специальные калибры на расположение среднего диаметра резьбы и гладкой части калибра, калибры-проволочки и калибры-штифты.

Для следующих видов резьбы:

Метрическая, метрическая радиусная, трапецеидальная, трубная цилиндрическая, трубная коническая, дюймовая цилиндрическая, дюймовая коническая,  упорная.

 По каким стандартам может проводить измерения Masterscanner?

Следует сразу отметить, что в измерительных машинах Masterscanner установлена библиотека стандартов IACLIB. Это полностью интегрированная библиотека нормативных исполнительных размеров калибров и деталей для автоматического сравнения результатов измерения.

Библиотека содержит более сотни международных стандартов ГОСТ, ANSI / ASME, ISO, DIN, BS, MJ, JIS, GB, Buttress и API, вот только некоторые из них:  ANSI/ASME B1.2 Unified,  ANSI/ASME B1.20 NPT,  API Spec 5B (Incl. Buttress),  API Spec 7-2,  BS 21 Pipe threads, BS 919/1 Unifi ed, BS 919/2 Whitworth, BS 919/3 ISO Metric, GB/T 10922, GB/T 22512.2, ISO 7/2 Pipe threads, ISO 228 Pipe threads, ISO 286 Plain bores and shafts, ISO 1502 Metric, ISO 5855-2 MJ tread, JIS B 0251, JIS B 0252, DIN 13 Metric, ГОСТ 18465-73, ГОСТ 18466-73, QJ 2761 Chinese MJ thread, JB/T 10971 Chinese Locking thread, DIN 2999 Pipe threads, DIN 7162 Plain rings and plugs, DIN 40401 Edison и многие другие.

Наличие такого количества предустановленных нормативных исполнительных размеров позволяет в считанные секунды сравнить измеренные значения калибров  с допустимыми значениями по тому или иному стандарту. Сравнение автоматически формируется в отчете после проведенного измерения.

 С какой погрешностью можно проводить измерения на Masterscanner?

IAC производит машины с модулем температурной компенсации и без.  Для каждой серии это будут свои значения. Подробно,  можно  ознакомиться в приложении «Сравнение погрешностей измерений с температурной компенсацией и без», или в рекламной брошюре на производимую продукцию. Следует сказать, что Masterscanner  разработан для эксплуатации в лабораторных условиях, и при использовании машин, в комплектацию которых входит модуль температурной компенсации, очень важно наличие возможности соблюдать особый температурный режим в лаборатории.



Как быстро можно провести измерение калибра или резьбы готового изделия на Masterscanner?

 Скорость измерения калибров будет незначительно отличаться в зависимости от типа измеряемой резьбы. Это связано с проведением перед измерением промежуточной калибровки, калибровки основной плоскости или калибровки угла наклона резьбы. Для каждого типа резьбы процессом определены свои необходимые калибровки. Машина сама подскажет оператору последовательность действий. Такой подход приводит к очень точным и надежным результатам так как фактор «операторской ошибки» сведен к минимуму.

            Рассмотрим как быстро можно провести измерение калибра на примере калибр-кольца с метрической резьбой М20х1,5 6е ПР:

1.    Запуск Masterscanner, проведение основной калибровки выбор фиксатора и проведение промежуточной калибровки  - 10 минут.

2.    Измерение кольца с метрической резьбой М20х1,5 6е ПР (в двух сечениях)  - 3 минуты

3.    Обработка результата измерения, вывод готового отчета на печать – 1 минута

То есть, Вы получаете измеренный калибр уже через 15 минут после начала работы. Важно! На измерение следующего аналогичного калибра или калибра близкого по диаметру к М20 у Вас уйдет  3 минуты! И за это время Вы получите точные результаты по следующим параметрам: наружный диаметр, средний диаметр, внутренний диаметр, шаг, угол профиля, накопленная погрешность по шагу, конусность, недостатки профиля  на мониторе Masterscanner или в распечатанном виде.

Если нужно провести детальный анализ проведенного измерения, то сканированные данные очень просто перенести в программу QCad для последующей обработки.

 Что есть в  программном обеспечении Masterscanner?

 Графическая картина в реальном времени во время сканирования (оператор видит на мониторе весь процесс сканирования и возможные дефекты измеряемого профиля).

Гибкое программное обеспечение, которое очень легко интерпретирует ваши измерения для вас (отчет по проведенному измерению).

Настройка отображения количества параметров выводимых в отчет

Измерения сравниваются с огромной библиотекой международных стандартов.

Легкий экспорт данных во многие широко используемые форматы (WORD / EXCEL / AUTOCAD / PDF / CSV) или пользовательские шаблоны сертификатов.

Данные измерений хранятся в 1 XML-файле для Tracebility (1 файл со всеми необработанными точками измерения, данными и опорными позициями).

Многоязычный интерфейс (в настоящее время: русский, английский, немецкий, китайский, японский, голландский, норвежский)

Очень удобная и интуитивно простая система, всего за несколько минут можно научиться работать с программным обеспечением.

И еще много других особенностей удобных в использовании.

 Где можно увидеть как работает Masterscanner и провести тестовые измерения своих калибров?

 В структуре компании «Базис Групп» существует действующая лаборатория линейно-угловых измерений «Калибр Тест» аккредитованная в соответствии с ГОСТ ISO/IEC 17025-2019 в Федеральной службе по аккредитации «Росаккредитация». Лаборатория находиться в г. Санкт-Петербурге и имеет в составе оборудования Masterscanner серии MSXP10060.    Мы будем рады Вас видеть и с удовольствием продемонстрируем Masterscanner в работе.



            Дистанционно ознакомиться с продукцией IAC Masterscanner можно на сайте

  www.iac-instruments.ru или

 на видеоканалах в YouTube:

«MasterScanner - измерение калибров»    - на русском языке

«IAC Thread-Gauge-Plug-Ring Calibration» - на английском языке

Как организован сервис для оборудования IAC Masterscanner в России?

 Компания «Базис Групп» г. Санкт-Петербург является эксклюзивным дистрибьютером IAC Masterscanner и располагает всеми необходимыми расходными материалами для быстрого обеспечения оборудования, как в случае поломки, так и в случае расширения функций оборудования. Компания располагает квалифицированным персоналом, способным консультировать удаленно или осуществлять непосредственный выезд к заказчику.

 У Вас остались вопросы?

 Звоните или пишите нам, мы с радостью на них ответим и постараемся найти оптимальное решение для Вашей задачи.



С уважением к Вам и Вашему бизнесу!



Исп. Вакуленко Екатерина

tel:     +7 812 702-85-85 (многоканальный)

mob:  +7-911 711-73-53

e-mail: katrin@bazislab.ru
