Здравствуйте, поверяем преобразователи АЕТ411-01С на уппу 3.1. В методике поверки есть форма протокола, но не можем понять откуда берутся поверяемые точки по параметру Uo - напряжение нулевой последовательности. В целом хотелось бы взглянуть на готовый протокол поверки данного СИ. Заранее спасибо!

В данной статье предлагаются ответы на ряд вопросов, которые возникают перед сотрудниками калибровочных лабораторий при подготовке к аккредитации. Основные положения представлен­ного материала прозвучали в июле 2017 г. в выступлении на совещании заместителей директоров ФБУ ЦСМ ПФО и были кра­тко изложены в журнале «Главный метролог» [1]. По просьбе редакции здесь они даются в развернутом виде и представляют не более чем мнение автора. 1. Методики калибровки средств измерений В соответствии с пунктом 55.7 крите­риев аккредитации [2] калибровочная лаборатория должна иметь методики кали­бровки средств измерений в соответствии с областью аккредитации, а в соответствии с пунктом 55.6 в) критериев аккредитации [2] калибровочная лаборатория должна осуществлять «разработку или выбор методики калибровки». Вместе с тем в примечании к пункту 5.4.5.1 ГОСТ ИСО/МЭК 17025 [3] говорится: «Международные, региональные, на­циональные стандарты или общепринятые технические условия, содержащие доста­точную и краткую информацию о том, как | проводить испытания и/или калибровку, не нуждаются в дополнениях или переоформ­лении в качестве внутренних процедур, если эти стандарты написаны так, что они могут быть использованы в опубликован­ном виде сотрудниками лаборатории». К сожалению, перечень стандартизован­ных методик, которые могут быть исполь­зованы для калибровки средств измерений и из которых может быть осуществлен «вы­бор», крайне невелик. В него могут быть включены: приложение С ГОСТ OIML R 111-1 [4] (калибровка гирь или набора гирь), раздел 9 ГОСТ Р 8.906 [5] (калибровка манометров), раздел 11 ГОСТ 8.461 [6] (калибровка термопреобразователей сопротивле­ния). К перечисленным могут быть добавлены примеры методик калибровки, изложенные в ГОСТ Р 54500.3 [7], ЕА 4/02 [8] и докумен­тах EURAMET [9]. Возможно, есть и другие стандартизованные методики калибровки, но об их существовании автору ничего не­известно. Таким образом, учитывая, что выбирать почти не из чего, калибровочной лаборато­рии придется осуществлять разработку ме­тодик калибровки, которая может быть вы­полнена в соответствии с [10,11]. При этом в соответствии с пунктом 55.6 в) критери­ев аккредитации [2] необходимо провести опробование методики калибровки. В чем же заключается указанное опробование? Видимо в том, что должны быть реализо­ваны положения следующих пунктов ГОСТ ИСО/МЭК 17025 [3]: «5.4.5.2 Разработанные или принятые лабораторией методики также могут быть использованы, если они пригодны и оцене­ны... 5.4.4 Если необходимо использовать не­стандартные методики, то они должны быть согласованы с заказчиком и содержать четкое описание требований заказчика и цели испытания и/или калибровки. Перед использованием разработанная методика должна пройти оценку пригодности». Таким образом, перед применением разработанной в лаборатории методики калибровки, необходимо провести ее валидацию, а впоследствии периодически проводить ее верификацию. Как рекомендовано в Руководстве Еврахим [12]: «Лаборатория может внедрить методику, прошедшую валидацию, которая, например, опубликована в качестве стандарта, или же приобрести полную измерительную систему, предназначенную для конкретного применения, у коммерческого производителя. В обоих случаях основная работа по валидации уже выполнена, однако лаборатория должна подтвердить свою способность использовать данную методику. Это и есть верификация. Это означает, что для демонстрации корректной работы методики в лаборатории должна быть проделана определенная работа. Тем не менее, объем работы будет гораздо меньшим по сравнению с валидацией методики, разработанной внутри лаборатории». Кроме того, в соответствии с пунктом 5.4.5.2 ГОСТ ИСО/МЭК 17025 [3]: «Лаборатория должна регистрировать полученные результаты, процедуру, использованную для оценки пригодности, и решение о том, подходит ли метод для целевого использования». Таким образом, калибровочная лаборатория должна не только проводить валидацию и верификацию методик калибровки, т.е оценку их пригодности, но и регистрировать полученные результаты. Обычно это делается в виде отчетов об оценке пригодности. Каким образом проводить и оформлять результаты оценки пригодности методик калибровки? Сначала следует определить, какие характеристики методики калибровки будут определяться при оценке ее пригодности и установить правила принятия решения. В соответствии с пунктом 5.4.5.3 ГОСТ ИСО/МЭК 17025 [3] в качестве валидационных характеристик используют неопределенность результатов, предел обнаружения, избирательность, линейность, предел повторяемости и/или воспроизводимости, устойчивость к внешним воздействиям и/или чувствительность к влиянию матрицы пробы/объекта испытаний. При оценке пригодности методик калибровки сравнивают полученные оценки неопределенности измерений U с допускаемыми значениями (так называемой целевой неопределенностью). Источниками целевой неопределенности могут быть [13]: требования заказчика; требования, указанные в нормативной или технической документации; границы максимально допустимой погрешности (МРЕ). Следует отметить, что при подготовке к аккредитации требования заказчика обычно еще не сформулированы ввиду отсутствия заказчика, поэтому в качестве целевой неопределенности целесообразно использовать границы максимально допустимой погрешности. При этом должно выполняться неравенство [14]: Для оценки эффективности методики калибровки примечание 2 к пункту 5.4.5.2 ГОСТ ИСО/МЭК 17025 [3] рекомендует применять следующие способы (или их сочетание): калибровка с использованием исходных эталонов и стандартных образцов; сравнение результатов, полученных с помощью других методов; межлабораторные сравнительные испытания; систематическое оценивание факторов, оказывающих влияние на результат; оценивание неопределенности результатов на основе научного осмысления теоретических принципов метода и практического опыта. Первые три способа являются реализациями сравнительного подхода, а два последних - научного [13]. В случае сравнительного подхода для установления пригодности методики калибровки обычно вычисляют смещение Е по формуле (В5) ГОСТ ISO/IEC 17043 [15]: - значение измеряемой величины и его расширенная неопределенность, полученные в результате применения методики калибровки в калибровочной лаборатории, -референтное значение измеряемой величины и его расширенная неопределенность. Методику калибровки признают пригодной, если неопределенность калибровки не превосходит целевой неопределенности, т.е. , а смещение Е < 1, о чем должно быть отмечено в отчете об оценке пригодности методики калибровки. Следует отметить, что сравнительный подход к оценке эффективности методики калибровки удается реализовать далеко не всегда, прежде всего, из-за отсутствия технических возможностей. Учитывая, что в соответствии с примечанием 3 к пункту 5.4.5.3 ГОСТ ИСО/МЭК 17025 [3] «оценка пригодности - это всегда компромисс между затратами, риском и техническими возможностями», вместо экспериментального сравнительного подхода для оценки эффективности методик калибровки приходится использовать научный подход. 2. Оформление результатов калибровки средств измерений Ниже приводятся некоторые особенности, которые следует учитывать при оформлении результатов калибровки. Во-первых, применение калибровочных клейм потеряло смысл. Учитывая, что калибровка - «установление соотношения между значениями величин с неопределенностями измерений, которые обеспечивают эталоны, и соответствующими показаниями с присущими им неопределенностями» [16], то нанесение калибровочного клейма на средство измерений не дает информации об указанном выше «установленном соотношении». Именно поэтому результаты калибровки оформляют сертификатом калибровки и протоколом калибровки, в которых приводят «установленные соотношения». При этом ни в сертификат кали бровки, ни в протокол калибровки калибровочные клейма можно также не наносить, т.к. сведения об аккредитованной калибровочной лаборатории в указанных документах должны быть приведены согласно ГОСТ ИСО/МЭК 17025 [3], равно как и сведения о лице, проводившем калибровку. Во-вторых, в некоторых случаях средство измерений, предъявленное на калибровку, может оказаться неработоспособным, что не позволяет оформить на него сертификат калибровки. Извещение о непригодности средства измерений к применению в этом случае также оформить нельзя. Как в этом случае поступить? Учитывая, что в соответствии с пунктом 5.10.5 ГОСТ ИСО/МЭК 17025 [3] протокол калибровки может содержать раздел мнение / толкование, именно там может быть сделана запись о соответствии / несоответствии результатов калибровки требованиям. И наконец, в-третьих, в соответствии с пунктом 5.10.4.1 ГОСТ ИСО/МЭК 17025 [3] «сертификат калибровки должен содержать доказательства того, что результаты измерений прослеживаются». Что же под этим понимать? Напомню, что в соответствии с [16] «2.42. Цепь метрологической прослеживаемости - последовательность эталонов и калибровок, которые используются для соотнесения результата измерения с основой для сравнения. Примечание 1 - Цепь метрологической прослеживаемости определяется через иерархию калибровки. Примечание 2 - Цепь метрологической прослеживаемости используется для установления метрологической прослеживаемости результата измерения». Примеры цепи метрологической прослеживаемости приведены в разделе 5 ГОСТ ISO 17511 [17]. Таким образом, если подходить формально, то в сертификате калибровки необходимо указать всю цепь метрологической прослеживаемости к единицам Международной системы SI. Но как это сделать? В СООМЕТ R/GM/15:2007[18] установлен порядок оформления сертификатов калибровки, выдаваемых национальными метрологическими институтами в рамках CIPM MRA, в которых предусмотрена строка: «Наименование эталонов и их статус / идентификация / доказательство «прослеживаемости», а в примечании к пункту 3.3.2 сказано: «Доказательство прослеживаемости результатов измерений с указанием всех эталонов (и их принадлежности, например, института или страны), задействованных в передаче размера единицы, должно приводиться в сертификате калибровки, если это необходимо для интерпретации результатов калибровки». Понятно, что национальные метрологические институты в качестве доказательства прослеживаемости к единицам Международной системы SI могут указать, что калибровка выполнена с помощью Государственного первичного эталона, его прослеживаемость подтверждена участием в сличениях и т.д. [19, приложение А]. Каким же образом указать прослеживаемость в сертификатах калибровки рядовыми калибровочными лабораториями? Неужели указывать всю цепь метрологической прослеживаемости? Видимо, да. 3. Формирование области аккредитации калибровочной лаборатории При формировании области аккредитации перед калибровочной лабораторией встает задача оценки наименьшей достигаемой расширенной неопределенности измерений при калибровке средств измерений, т.е. оценки так называемых калибровочных и измерительных возможностей - Calibration and Measurement Capability (CMC). В соответствии с политикой ИЛАК [19]: «5.2 Не должно быть никакой двусмысленности при выражении СМС, представленных в области аккредитации и, следовательно, в отношении наименьшей неопределенности измерения, которую, как ожидается, может достичь лаборатория при выполнении калибровки или измерения... 5.3 Неопределенность, перекрываемая СМС, должна быть выражена в виде расширенной неопределенности, имеющей установленную вероятность охвата, равную примерно 95 %... 5.4 ... При формулировании СМС лаборатории должны уделять внимание характеристикам «наилучшего существующего средства измерений», которое имеется для определенной категории калибровок... Признано, что для некоторых калибровок «наилучшее существующее средство измерений» не существует и/или вклады в неопределенность, связанные со средством измерений, значительно влияют на неопределенность. Если такие вклады в неопределенность, связанные со средством измерений, могут быть отделены от других вкладов, то вклады от средства измерений могут быть исключены из указываемых в СМС неопределенностей...». Для оценки СМС в соответствии с А4 ЕА 4/02:1999 [20] исходят из предположения, что «наименьшая выдаваемая неопределенность не должна зависеть от характеристик калибруемого прибора», т.е. калибруемое «наилучшее существующее средство измерений» идеально, а потому все вклады, связанные с неопределенностью калибруемого средства измерений, принимаются равными нулю [21]. При указанном предположении наибольший вклад в СМС будет вносить неопределенность измерений, обусловленная эталонами, применяемыми при калибровке средств измерений. При этом эталоны должны быть калиброваны, а в сертификатах их калибровки приведены расширенная неопределенность и коэффициент охвата. В таблице приведены формулы для оценки СМС калибровочной лаборатории для типовых способов калибровки мер и измерительных приборов, вывод которых выполнен в [21]. Формулы получены с использованием результатов, приведенных в [22, 23] в предположении, что все вклады, связанные с неопределенностью калибруемого средства измерений, принимаются равными нулю, а вклады неопределенности, связанные с изменчивостью показаний, оцениваемой по типу А, пренебрежимо малы, что справедливо при достаточном количестве повторных наблюдений (в противном случае их необходимо учитывать). В некоторых случаях целесообразно учитывать составляющую неопределенности измерений, обусловленную округлением результатов измерений. Таблица. Формулы для оценки СМС В таблице приняты следующие обозначения: к - коэффициент охвата,- стандартная неопределенность эталона, - стандартная неопределенность компаратора. В соответствии с СООМЕТ R/GM/32:2017 [23] «в тех случаях, когда отсутствует информация о виде распределения неопределённости измеряемой величины, часто в целях унификации также рекомендуется принимать коэффициент охвата, равным 2 (к = 2), и считать, что при этом расширенная неопределенность результата измерения будет примерно соответствовать вероятности охвата 0,95». Стандартную неопределенность эталона оценивают по типу В. Источник информации - сертификаты калибровки этих эталонов. Однако пока приходится мириться с тем фактом, что эталоны, применяемые при калибровке средств измерений, не калиброваны, а поверены. Принимая этот факт, как данность, составляющую неопределенности измерений, обусловленную эталоном, приходится оценивать самостоятельно, как составляющую по типу В.' Некоторые способы такой оценки приведены в [23], однако они, по мнению автора, чрезвычайно оптимистичны. Поскольку сведения о распределении вероятностей погрешности эталона обычно отсутствуют, логично предположить, что значения погрешности равновероятны внутри границ интервала, ограниченного пределами допускаемой погрешности ± . При этом стандартную неопределенность измерений, обусловленную эталоном, можно было бы оценить по формуле [21]: где - предел допускаемой погрешности эталона. Следует отметить, что при таком подходе будет получена оценка «сверху» стандартной неопределенности измерений, обусловленной эталоном, использование которой позволит получить оценку «сверху» СМС калибровочной лаборатории. Получив формулы для оценки наименьшей достигаемой расширенной неопределенности измерений при калибровке, возникает новая задача: как ее указать в области аккредитации в рассматриваемом случае, когда измеряемая величина представлена в виде диапазона значений? Политика ИЛАК [19] дает следующие рекомендации: «5.2...Особое внимание нужно уделить случаю, когда измеряемая величина представлена в виде диапазона значений. В этом случае неопределенность, как правило, выражается одним или более из следующих способов: а) единственное значение, которое достоверно во всем диапазоне измерения; б) диапазон, в этом случае калибровочная лаборатория должна разработать соответствующий способ выполнения интерполирования с целью получения неопределенности промежуточных значений; в) функция в явном виде, определяющая зависимость значений неопределенности от измеряемой величины или параметра; г) матрица, в которой значения неопределенности зависят от значений измеряемой величины и дополнительных параметров; д) графическая форма, обеспечивающая соответствующее разрешение по каждой из осей для получения, как минимум, двух значащих цифр для неопределенности. При указании неопределенности не допускаются открытые интервалы (например,«U < х»).» Указывать расширенную неопределенность в виде единственного значения, как рекомендуется в подпункте а) не совсем приемлемо, т.к. придется указать максимальное значение расширенной неопределенности, соответствующее, скорее всего, конечной точке диапазона измерений, а применять придется это же значение в том числе и в начале диапазона измерений. Указывать расширенную неопределенность в виде диапазона, как рекомендуется в подпункте б), потребует разработки способа интерполирования, который придется еще и обосновать. Указывать расширенную неопределенность в графической форме, как рекомендуется в подпункте д), мягко говоря, не совсем удобно (точнее, совсем не удобно). По отмеченным выше причинам способы, рекомендованные в пункте 5.2 а), б), д) политики ИЛАК [19], редко применимы. Указывать расширенную неопределенность матрицей, как рекомендуется в подпункте г), удобно, например, для гирь (см. пример 3 [24]), концевых мер длины и т.д. В случае же калибровки омметра наиболее удобно указать расширенную неопределенность формулой (см. пример 1 [24]). Надеюсь, что представленный материал будет полезен. Литература 1. Гордеев К.Ю. Актуальные вопросы деятель­ности государственных региональных центров метрологии в итогах совещания-семинара заместителей директоров ФБУ ЦСМ. // Гпавный метролог. 2017. № 4 (97). С. 32-43. 2. Приказ Минэкономразвития России от 30.05.2014 г. № 326 «Об утверждении Крите­риев аккредитации, перечня документов, под­тверждающих соответствие заявителя, аккре­дитованного лица критериям аккредитации, и перечня документов в области стандартиза­ции, соблюдение требований которых заявите­лями, аккредитованными лицами обеспечивает их соответствие критериям аккредитации». 3. ГОСТ ИСО/МЭК 17025-2009. Общие требо­вания к компетентности испытательных и кали­бровочных лабораторий. 4. ГОСТ OIML R 111-1-2009 ГСИ. Гири классов точности Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования. 5. ГОСТ Р 8.906-2015 ГСИ. Манометры пока­зывающие. Эталонные средства измерений. Метрологические требования и методы испыта­ний. 6. ГОСТ 8.461-2009 ГСИ. Термопреобразовате­ли сопротивления из платины, меди и никеля. Методика поверки. 7. ГОСТ Р 54500.3-2011 Неопределенность из­мерения. Часть 3. Руководство по выражению неопределенности измерения. 8. ЕА-4/02 М: 2013 Evaluation of the Uncertainty of Measurement In Calibration. 9. EURAMET Calibration Guides and Technical Guides Calibration Guides // URL: https://www. euramet.org/publications-media-centre/cgs-and- tgs/ 10. ГОСТ P 8.879-2014. ГСИ. Методики кали­бровки средств измерений. Общие требования к содержанию и изложению. 11. СООМЕТ R/GM/3V.2016 Методики кали­бровки средств измерений. Общие требования. 12. ЕВРАХИМ. Валидация аналитических ме­тодик / Пер. с англ. 2-го изд. Под ред. Г.Р. Нежиховского, СПб.: ЦОП «Профессия», 2016. - 312 с. 13. Волков О.О., Захаров И.П. Валидация ме­тодик калибровки: основные подходы и пути реализации // Метрология и приборы. 2013. № 2-11 (40). С. 54-58. 14. OIML G 19:2017 (Е) The role of measurement uncertainty in conformity assessment decisions in legal metrology. 15. ГОСТ ISO/IEC 17043-2013 Оценка соответ­ствия. Основные требования к проведению про­верки квалификации. 16. Международный словарь по метрологии: основные и общие понятия и соответству­ющие термины: Пер. с англ, и фр. / ВНИИМ им. Д. И. Менделеева, БелГИМ. - СПб.: НПО «Профессионал», 2010.- 82 с. 17. ГОСТ ISO 17511-2011 Изделия медицинские для диагностики in vitro. Измерение величин в биологических пробах. Метрологическая прослеживаемость значений, приписанных кали­братором и контрольным материалам. 18. СООМЕТ R/GM/15:2007 Порядок оформле­ния сертификатов калибровки, выдаваемых на­циональными метрологическими институтами в рамках CIPM MR А. 19. Р 50.1.109-2016 Политика ИЛАК в отноше­нии неопределенности при калибровках. 20. ЕА 4/02:1999 Expressions of the Uncertainty of Measurements in Calibration. 21. Данилов A.A., Пименова Е.Ю., Тюрина Ю.Г. Практические вопросы формирования области аккредитации калибровочной лаборатории // Заводская лаборатория. Диагностика материа­лов. 2017. Т. 83. № 8. С. 73-76. 22. Захаров И.П., Водотыка С.В., Шевченко Е.Н. Методы, модели и бюджеты оценивания не­определенности измерений при проведении к­либровок // Измерительная техника. 2011. №4. С. 20-26. 23. СООМЕТ R/GM/32:2017 Рекомендация КООМЕТ. Калибровка средств измерений. Алго­ритмы обработки результатов измерений и оце­нивания неопределённости. 24. Данилов А.А., Тюрина Ю.Г. Примеры оцен­ки калибровочных и измерительных возмож­ностей калибровочной лаборатории. // Зако­нодательная и прикладная метрология. 2017. №5. С. 31-35.

Друзья добрый день. Вот зачем мы выполняем поверу и калибровку СИ? Ответ очевиден, чтобы сделать заключение о пригодности того или иного СИ к применению. Когда мы выполняем поверку то там все просто, специалист, выполняющий поверку, в соответствии с методикой поверки делает заключение о пригодности. Теперь перейдем к калибровке. В соответствии с новыми веяниями, при выполнении калибровочных работ, специалист, по методике калибровки рассчитывает неопределенности, сводит расчеты в таблицу под названием бюджет неопределенности и отдает потребителю и потребитель глядя на эту таблицу должен сделать вывод о возможности применения СИ в работе. Давайте возьмем самое простое СИ - штангенциркуль. Вот у меня приведен бюджет неопределенности штангенциркуля ШЦ со значением отчета по нониусу 0,05 мм. Причем это бюджет неопределенности замера только одной точки 30 мм. Вот глядя на эту таблицу пользователь какой должен сделать вывод? Можно применять это СИ или нет, на какое значение из приведенных в таблице он должен посмотреть, что бы сделать однозначный вывод, что данное СИ пригодно к применению и его можно выдавать в работу?

Добрый день, откуда можно взять примеры расчета неопределенности весов? в инете нигде нет(

Помогите описать основные различия между МК и МП, пожалуйста. В чем преимущества использования МК для измерительных систем.

Добрый день! У нас на предприятии имеется станок с ЧПУ, в составе которого есть измерительная головка. Вопрос: можно ли такую измерительную головку калибровать, как средство измерения (что-то вроде мини аналога КИМ)? И был ли у кого-нибудь опыт подобных процедур?

Добрый день, какую новизну можно внести в свою дипломную работу? тема: поверка и калибровка лабораторных весов

Всем привет, задался таким вопросом. А что если поверку отменят? Многие цсм и нии потеряют огромное количество денег, метрология начнёт умирать и что тогда? Метрологи, как кадры станут не нужны? Есть ли какая-то альтернатива на западе для представителей такой специальности, как метрология, стандартизация, сертификация? Думаю, что рано или поздно РФ откажется от поверки в целом и перейдут на калибровку, которую активно используют на западе.

Добрый день, коллеги! Кто сталкивался с настройкой си, а именно калибровкой сигнализатора АСПА-01М? Как откалибровать данный сигнализатор по смесям ПГС аммиака? Может есть информация по линейности чувствительных элементов? Какая у них зависимость линейная, квадратичная или иная? Может есть документация по данным СИ?

Уважаемые коллеги! Хотим представить Вашему вниманию оборудование для калибровки резьбовых и гладких калибров-пробок и калибров колец. А также для измерения параметров резьбы на готовых изделиях. IAC Masterscanner Серия MSXP от малых калибров Ф1 мм до средних диаметров 60, 100 или 160 мм Серия XPL-C от малых калибров Ф1 мм до больших Ф 200, или 300 мм Серия XPL от малых калибров Ф1 мм до больших Ф 400, 500 или 600 мм Что такое Masterscanner? Этот инновационные измерительные машины, которые являются революционным и по сравнению со всеми традиционными методами калибровки резьбовых, гладких цилиндрических и конических калибров и контролю резьбы на готовых изделиях. Все необходимые параметры резьбы измеряются за один цикл (наружный диаметр, средний диаметр, внутренний диаметр, шаг, угол профиля, накопленная погрешность, конусность, недостатки профиля), в течении нескольких минут! Используя измерительные машины IAC Masterscanner, вы забудете про проволочки для измерения среднего диаметра, скобы, микроскоп, микрометр, и т.д. Также вы забудете и о контрольных калибрах-пробках, которые используются в традиционных методах контроля, так как IAC Masterscanner умеет измерять практически любую внутреннюю и наружную резьбу. Какой принцип работы у Masterscanner? В основу измерений положен метод 2D сканирования IAC MasterScanner, который соответствует международному стандарту ISO 17025 и признан следующими органами по аккредитации: Росаккредитация, RVA, DKD/DAkkS, NIST, A2LA, SCES , DANAK, SWEDAC, UKAS, NABL, NATA, OAR, SIT, ILAC. Контактное сканирование профиля резьбы, с помощью двухстороннего щупа применяемое в MasterScanner, происходит непосредственно по поверхности резьбы, независимо от того, грязная она или жирная. Сканирование происходит с большим разрешением - 12000 точек измерений в секунду. В оборудовании используется: высокоточная оптическая измерительная система HEIDENHAIN с разрешением 0,01 мкм и повторяемостью 0,1 мкм, высокоточная воздушная плавающая направляющая система (воздушные подшипники) и точная измерительная силовая система, что обеспечивает высокую стабильность измерений и повторяемость. Какие виды калибров и какие резьбы может измерять Masterscanner? Наверное, проще перечислить, какие не может! Но, тем не менее: Калибр-кольца гладкие цилиндрические, калибр-кольца гладкие конические, калибр-кольца резьбовые с цилиндрической резьбой проходные и непроходные, калибр-кольца с конической резьбой, калибр-пробки гладкие цилиндрические, калибр-пробки гладкие конические, калибр-пробки резьбовые с цилиндрической резьбой проходные и непроходные, калибр-пробки резьбовые конические, контрольные калибр-пробки для контроля новых и рабочих цилиндрических калибр-колец (КПР-ПР, КПР-НЕ, КНЕ-ПР, КНЕ-НЕ, К-И, КИ-НЕ), специальные калибры на расположение среднего диаметра резьбы и гладкой части калибра, калибры-проволочки и калибры-штифты. Для следующих видов резьбы: Метрическая, метрическая радиусная, трапецеидальная, трубная цилиндрическая, трубная коническая, дюймовая цилиндрическая, дюймовая коническая, упорная. По каким стандартам может проводить измерения Masterscanner? Следует сразу отметить, что в измерительных машинах Masterscanner установлена библиотека стандартов IACLIB. Это полностью интегрированная библиотека нормативных исполнительных размеров калибров и деталей для автоматического сравнения результатов измерения. Библиотека содержит более сотни международных стандартов ГОСТ, ANSI / ASME, ISO, DIN, BS, MJ, JIS, GB, Buttress и API, вот только некоторые из них: ANSI/ASME B1.2 Unified, ANSI/ASME B1.20 NPT, API Spec 5B (Incl. Buttress), API Spec 7-2, BS 21 Pipe threads, BS 919/1 Unifi ed, BS 919/2 Whitworth, BS 919/3 ISO Metric, GB/T 10922, GB/T 22512.2, ISO 7/2 Pipe threads, ISO 228 Pipe threads, ISO 286 Plain bores and shafts, ISO 1502 Metric, ISO 5855-2 MJ tread, JIS B 0251, JIS B 0252, DIN 13 Metric, ГОСТ 18465-73, ГОСТ 18466-73, QJ 2761 Chinese MJ thread, JB/T 10971 Chinese Locking thread, DIN 2999 Pipe threads, DIN 7162 Plain rings and plugs, DIN 40401 Edison и многие другие. Наличие такого количества предустановленных нормативных исполнительных размеров позволяет в считанные секунды сравнить измеренные значения калибров с допустимыми значениями по тому или иному стандарту. Сравнение автоматически формируется в отчете после проведенного измерения. С какой погрешностью можно проводить измерения на Masterscanner? IAC производит машины с модулем температурной компенсации и без. Для каждой серии это будут свои значения. Подробно, можно ознакомиться в приложении «Сравнение погрешностей измерений с температурной компенсацией и без», или в рекламной брошюре на производимую продукцию. Следует сказать, что Masterscanner разработан для эксплуатации в лабораторных условиях, и при использовании машин, в комплектацию которых входит модуль температурной компенсации, очень важно наличие возможности соблюдать особый температурный режим в лаборатории. Как быстро можно провести измерение калибра или резьбы готового изделия на Masterscanner? Скорость измерения калибров будет незначительно отличаться в зависимости от типа измеряемой резьбы. Это связано с проведением перед измерением промежуточной калибровки, калибровки основной плоскости или калибровки угла наклона резьбы. Для каждого типа резьбы процессом определены свои необходимые калибровки. Машина сама подскажет оператору последовательность действий. Такой подход приводит к очень точным и надежным результатам так как фактор «операторской ошибки» сведен к минимуму. Рассмотрим как быстро можно провести измерение калибра на примере калибр-кольца с метрической резьбой М20х1,5 6е ПР: 1. Запуск Masterscanner, проведение основной калибровки выбор фиксатора и проведение промежуточной калибровки - 10 минут. 2. Измерение кольца с метрической резьбой М20х1,5 6е ПР (в двух сечениях) - 3 минуты 3. Обработка результата измерения, вывод готового отчета на печать – 1 минута То есть, Вы получаете измеренный калибр уже через 15 минут после начала работы. Важно! На измерение следующего аналогичного калибра или калибра близкого по диаметру к М20 у Вас уйдет 3 минуты! И за это время Вы получите точные результаты по следующим параметрам: наружный диаметр, средний диаметр, внутренний диаметр, шаг, угол профиля, накопленная погрешность по шагу, конусность, недостатки профиля на мониторе Masterscanner или в распечатанном виде. Если нужно провести детальный анализ проведенного измерения, то сканированные данные очень просто перенести в программу QCad для последующей обработки. Что есть в программном обеспечении Masterscanner? Графическая картина в реальном времени во время сканирования (оператор видит на мониторе весь процесс сканирования и возможные дефекты измеряемого профиля). Гибкое программное обеспечение, которое очень легко интерпретирует ваши измерения для вас (отчет по проведенному измерению). Настройка отображения количества параметров выводимых в отчет Измерения сравниваются с огромной библиотекой международных стандартов. Легкий экспорт данных во многие широко используемые форматы (WORD / EXCEL / AUTOCAD / PDF / CSV) или пользовательские шаблоны сертификатов. Данные измерений хранятся в 1 XML-файле для Tracebility (1 файл со всеми необработанными точками измерения, данными и опорными позициями). Многоязычный интерфейс (в настоящее время: русский, английский, немецкий, китайский, японский, голландский, норвежский) Очень удобная и интуитивно простая система, всего за несколько минут можно научиться работать с программным обеспечением. И еще много других особенностей удобных в использовании. Где можно увидеть как работает Masterscanner и провести тестовые измерения своих калибров? В структуре компании «Базис Групп» существует действующая лаборатория линейно-угловых измерений «Калибр Тест» аккредитованная в соответствии с ГОСТ ISO/IEC 17025-2019 в Федеральной службе по аккредитации «Росаккредитация». Лаборатория находиться в г. Санкт-Петербурге и имеет в составе оборудования Masterscanner серии MSXP10060. Мы будем рады Вас видеть и с удовольствием продемонстрируем Masterscanner в работе. Дистанционно ознакомиться с продукцией IAC Masterscanner можно на сайте www.iac-instruments.ru или на видеоканалах в YouTube: «MasterScanner - измерение калибров» - на русском языке «IAC Thread-Gauge-Plug-Ring Calibration» - на английском языке Как организован сервис для оборудования IAC Masterscanner в России? Компания «Базис Групп» г. Санкт-Петербург является эксклюзивным дистрибьютером IAC Masterscanner и располагает всеми необходимыми расходными материалами для быстрого обеспечения оборудования, как в случае поломки, так и в случае расширения функций оборудования. Компания располагает квалифицированным персоналом, способным консультировать удаленно или осуществлять непосредственный выезд к заказчику. У Вас остались вопросы? Звоните или пишите нам, мы с радостью на них ответим и постараемся найти оптимальное решение для Вашей задачи. С уважением к Вам и Вашему бизнесу! Исп. Вакуленко Екатерина tel: +7 812 702-85-85 (многоканальный) mob: +7-911 711-73-53 e-mail: katrin@bazislab.ru

Добрый день. коллеги! Делаю экспертизу по новому ГОСТ РВ 0008-003-2019. Вопрос. В приложении таблица 5.4 по заполнению : Если прибор импортный . нет в Госреестре.калибруется и нас устраивает на этапе технологической подготовки . в примечании сноска- если нет в ГР, рекомендуют писать-не подлежит применению на территорииРФ. Уж очень строго. и во -вторых .чем чревата эта фраз в последствии.

Добрый день. Нужен термостат TERMEX Термотест жидкостный, хотим купить, но перед покупкой провести испытание на датчики. Если есть лаборатория в москве с таким термостатом, просьба сообщить и помочь провести тестирование. За доплату

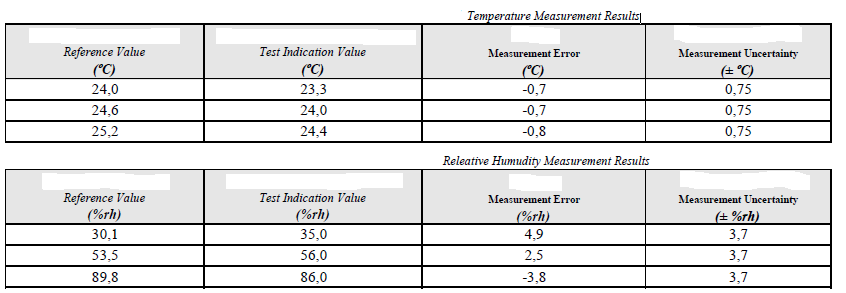

Добрый день коллеги! Хочу проводить калибровку датчиков температуры. В качестве эталона - термостат для поддержания температуры и эталонный термогигрометр. Проблема в следующем у калибруемого датчика очень высокая точность. И я не знаю как влияет окружающая температура и влажность (при нормальных условиях) на погрешность измерения контактным способом.

Добрый день! Подскажите встроенные средства измерений в испытательном оборудовании должны быть поверены или калибровка тоже разрешена?

Доброго дня коллеги! Поговорим о поверке/калибровке механических секундомеров. Если Вы сталкивались с такой поверкой, то знаете, что прежнее оборудование УПМС-1 (гос.реестр № 10796-87) все больше приходит в негодность. Альтернативный вариант УПМС-1 (гос.реестр № 38180-08) стоит недешево. В итоге: поверять/калибровать механические секундомеры нечем. От вас уходят объемы, которые могли принести деньги. А если заказывать поверку собственных СИ у других организаций – дополнительно тратится время, деньги. Производство в это время частично простаивает – а это тоже убытки. Наше решение - УПМС-1М: Буклет: https://disk.yandex.ru/d/r1MB_5wPpEE7yw Совместно с секундомером СТЦ–2М (гос.реестр РФ №65349-16) можем провести поверку СИ (в местном ЦСМе) в качестве эталона 5 разряда, согласно Приказа №1621 от 31.07.2018 г. – Простой в работе и управлении. Посмотрите видео процесса работы по ссылке: https://disk.yandex.ru/i/rFSrUTK1OINgJw – Простая конструкция, долговечность работы. – Выполнен, согласно АИЖ 2.813.001МП и ГОСТ 8.423-81. – Является вспомогательным оборудованием и не требует поверки (вспомогательное оборудование по форме №4), следовательно, нет расходов на транспортировку и поверку. – Его стоимость ниже альтернативного варианта УПМС-1 (гос.реестр № 38180-08). – С ним можно поверять как механические, так и большинство электронных и электрических секундомеров. – Выполнен на современной элементной базе, коммутация через силовые ключи (не реле), а значит большая долговечность и повторяемость измерений. УПМС-1М выполняет функцию таймера – одновременно запускает и останавливает рабочий СИ/эталон и механические секундомеры. Выставляемое время при ручном режиме: любое от 1 мин до 99 мин (дискретность установки 1 мин). При режиме список: выбирается время, указанное в АИЖ 2.813.001МП и ГОСТ 8.423-81. (а именно: 00:30; 01:00; 03:00; 05:00; 10:00; 15:00; 30:00; 60:00 мин). Приспособление УПМС–1М состоит из: – Блока управления УПМС-1М – устройство для пуска и останова секундомеров (встроенный таймер, блок питания, органы управления, дисплей). – Механической части, устройства для крепления сменных рамок под размеры механических секундомеров, выполняющее одновременное механическое нажатие на поверяемые секундомеры. – Сменных рамок под размеры механических секундомеров (конфигурация на 10 посадочных мест), для секундомеров диаметром 50мм, 55мм. – В качестве первичных часов: любой секундомер электронный (СТЦ-2М, СТЦ-1Щ, СЧЕТ-1М, СЧЕТ-2, Интеграл С-01) или частотомер электронно-счетный двухканальный (удовлетворяющий требованию по метрологической погрешности согласно АИЖ 2.813.001МП и ГОСТ 8.423-81) – на выбор клиента. Подробности по телефону: +7–952–037–25–52 (время по МСК) Либо, оставьте заявку на почту: kipstroykzn@yandex.ru Буклет УПМС-1М (КИП СТРОЙ) kip-stroy.ru.pdf

Продам крепежную оснастку для КИМ российского производителя (Аналог Alufix)

Здравствуйте, коллеги! Кто-нибудь сталкивался с портативными газоанализаторами Altair 4XR? Вопрос как его откалибровать? Дело в том, что когда нажимаешь калибровку чувствительности, то прибор как будто ждёт все ПГС одновременно. Если подаешь какую то одну, то данный сенсор калибруется, по остальным выдается ошибка. Снова заходишь в калибровку, подаешь другую ПГС и опять калибруется один сенсор, по остальным ошибка. В руководстве про калибровку написано: 1) После установки нуля отображается экран SPAN CAL? (ВЫПОЛНИТЬ КАЛИБРОВКУ ЧУВСТВИТЕЛЬНОСТИ?). (2) Подсоедините регулятор к баллону с газом для проверки калибровки. (3) Подайте на прибор соответствующий калибровочный газ. (4) Установите калибровочную насадку (см. главу 3.10 3.10.2 "Установка калибровочной насадки"). (5) Откройте клапан редуктора давления на баллоне с калибровочным газом. (6) Для калибровки устройства (Span) нажмите кнопку q. Начнется операция SPAN (КАЛИБРОВКА ЧУВСТВИТЕЛЬНОСТИ). (7) Закройте клапан после SPAN (калибровки чувствительности). Всё🤷‍♀️ Есть у кого-нибудь опыт калибровки данного устройства?

Добрый день! Помогите разрешить дилемму - обязательно ли выполнение именно поверки средств измерений электроэнергии технического учета (счетчики, ТТ, ТН, установленные в РУ-6,35 кВ подстанций), не участвующих в коммерческих операциях? Если смотреть по сфере ГРОЕИ, то там нет разбивки на комм. или тех. учет. Но объемы этих СИ колоссальные, поверку сторонней организацией (еще и с необходимостью выезда на место эксплуатации) финансово нам не осилить. Но и игнорировать эти СИ мы не можем. Возможен ли такой вариант, что наша организация получит область аккредитации на калибровку этих типов СИ и будем сами потихоньку их калибровать?

Как сформулировать наименование методик калибровки по массе, расходу,температуре, давлению

Добрый день! Подскажите, пожалуйста, как перевести СИ в индикаторы? Как происходит процедура и какими нормативными документами регламентированы требования к индикаторам?

Здравствуйте, дорогие форумчане. На Вас вся надежда. Я молодой слесарь КИПиА, которого волей случая занесло в весовую лабораторию. Вследствие чего обслуживаю гору разных СИ: от лабораторных весов до многотоннажных реакторов. Опыта в этом вопросе очень мало. Суть вопроса. Нужно сдать в калибровку ТВЭУ-10-Г. Это смеситель на 10 тонн, в котором готовят ВКР. Сдаю методом замещения. Имею 2 тонны грузов. Мои действия: калибрую преобразователь на 2 тонны. Далее опускаем поддон с гирями. Снова поднимаем - терминал кажет 2 тонны. Наливаю 2 тонны воды. Терминал показывает 2 тонны. Поднимаю 2 тонны - терминал показывает 4010. Опускаем гири - терминал показывает 2010. Далее две тонны воды - и того на терминале 4010. Поднимаем 2 тонны - на терминале предательские 6050. И так далее до 10 тонн. В итоге на 10 тоннах погрешность 70 кг при допуске 20. Что я не так делаю? Куда смотреть? Понятное дело, что есть затирание, но где? По краям смесителя все ровно. Также стоит уточнить, что на смесители около 7-8 трубопроводов. Возможно и не затирание. Я просто не знаю и понять не могу. Помогите, кто в этом разбирается, пожалуйста.

Добрый день коллеги ! На повестку дня встал очень серьезный вопрос - входит ли дорожно-строительная деятельность в сферу гос.регулирования. В дорожно - строительной организации существуют отделы контроля качества ( в основном лабораторное подтверждение правильности выполнения видов работ) . В лабораториях достаточно много оборудования, правильность работы которых должно ежегодно подтверждаться путем поверок , калибровок. Не так давно в нашей лаборатории появился специалист по метрологии, который может на добровольной основе калибровать оборудование входящее в госреестр. ФЗ 102 дает нам возможность калибровать если мы не входим в сферу гос. регулирования. Поверять не можем, так как нет области аккредитации. Насколько мы знаем , дорожная сфера не входит в сферы гос. регулирования ( министерство не предоставляет единый перечень измерений). Недавно приехала РОСДОРТЕХНОЛОГИЯ и запретила калибровать, утверждая, что все СИ водящие в гос. реестр должны быть поверены. Пытались руководствоваться ФЗ 102 , но это не помогло. Подскажите к кому можно обратиться, в целях разъяснения вопроса о принадлежности дорожно-строительной отрасли к сферам гос. регулированя, в письменной форме. Так же объяснить неправильность утверждений проверяющего о том , что СИ входящие в гос.реестр должны быть обязательно поверены.

Впервые пишу методику калибровки манометров. Хочу что бы оценили правильность написания методики, расчётов неопределённости, полнота методики. Калибровка манометров.docx

Правильно ли написана методика калибровки для манометров манометры, показывающие типа МП, МТП, ДМ, показывающие сигнализирующие (электроконтактные) ЭКМ , 0-6 МПа Калибровка манометров.docx
