Уровень Калибр мод. 128

[Killerchik 4]

Здравствуйте, дорогие метрологи.

На форуме уже когда-то поднимался вопрос поиска документации на советский электронный уровень производства завода Калибр, модель 128. К сожалению, кроме неполной схемы в Сети так ничего и нету.

Буду рад любой помощи - полная схема, паспорт. Готов разумно заплатить за сканирование или фотографирование документации.

[владимир 332 1 158]

1 час назад, Killerchik сказал:

Буду рад любой помощи - полная схема

посмотрите на Металлическом Форуме https://www.chipmaker.ru/topic/170563/

схемы https://www.chipmaker.ru/files/file/13456/

Изменено 3 Января 2023 пользователем владимир 332

[владимир 332 1 158]

ОТ https://nd-gsi.ru/grsi/090xx/09058-83.pdf

https://nd-gsi.ru/grsi/090xx/09058-83a.pdf

МП https://files.stroyinf.ru/Data2/1/4293784/4293784159.htm

https://ohranatruda.ru/ot_biblio/norma/395460/

[Killerchik 4]

24 минуты назад, владимир 332 сказал:

посмотрите на Металлическом Форуме https://www.chipmaker.ru/topic/170563/

Так сам оттуда.....



25 минут назад, владимир 332 сказал:

схемы https://www.chipmaker.ru/files/file/13456/

Середины не хватает, увы.

[владимир 332 1 158]

4 часа назад, Killerchik сказал:

На форуме уже когда-то поднимался вопрос поиска документации на советский электронный уровень производства завода Калибр, модель 128.

Да и не раз

4 часа назад, Killerchik сказал:

К сожалению, кроме неполной схемы в Сети так ничего и нету.

P.S. Сравнительно недавно предлагали... с паспортом

но https://metrologu.ru/profile/112918-elec-k/

Цитата

• ПОСЛЕДНЕЕ ПОСЕЩЕНИЕ

• 20 февраля 2020 года

  10 Февраля 2020

Попробуйте в Личке написать или на e-mail.elec-k@yandex.ru



Изменено 3 Января 2023 пользователем владимир 332

[gorby 123]

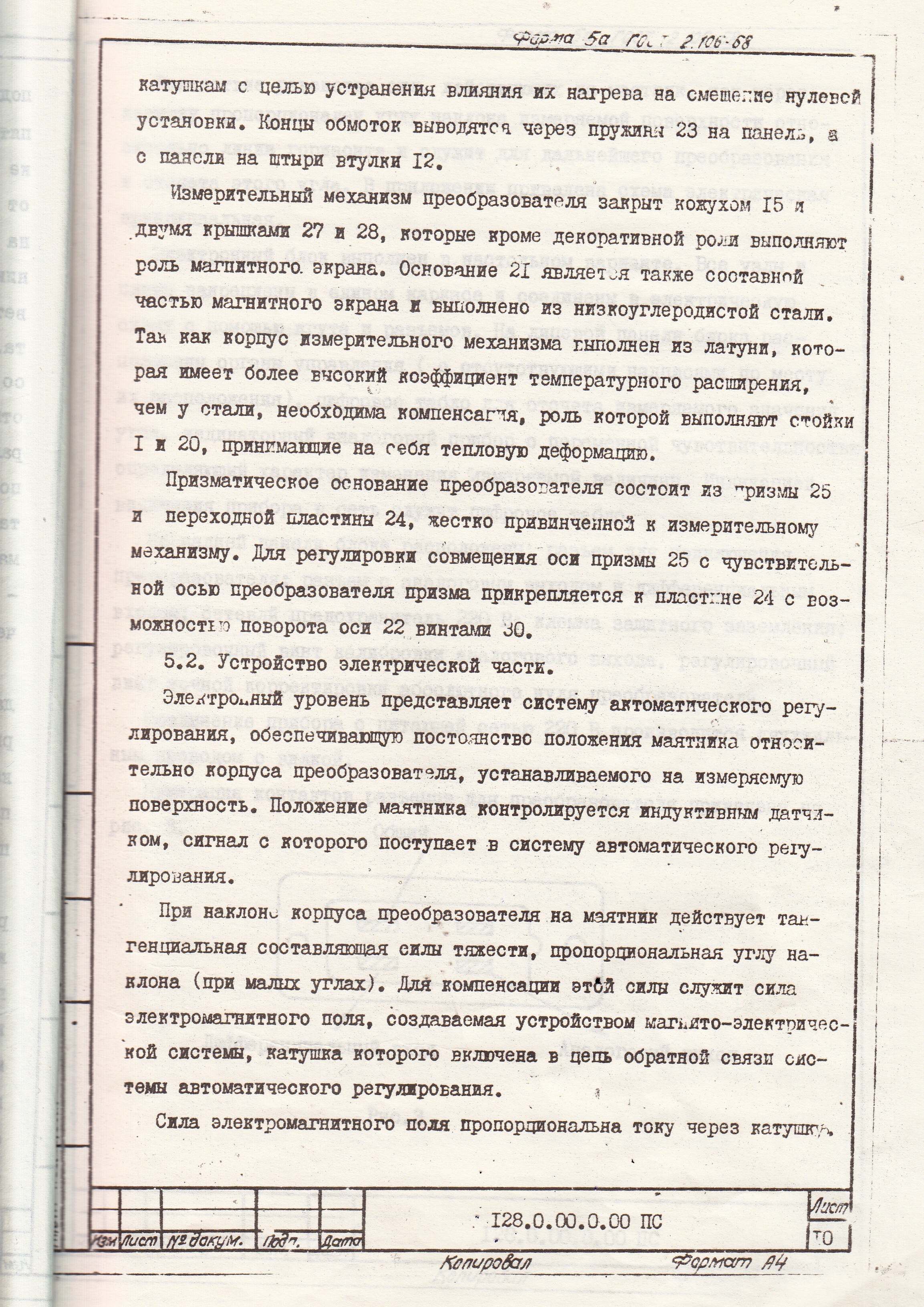

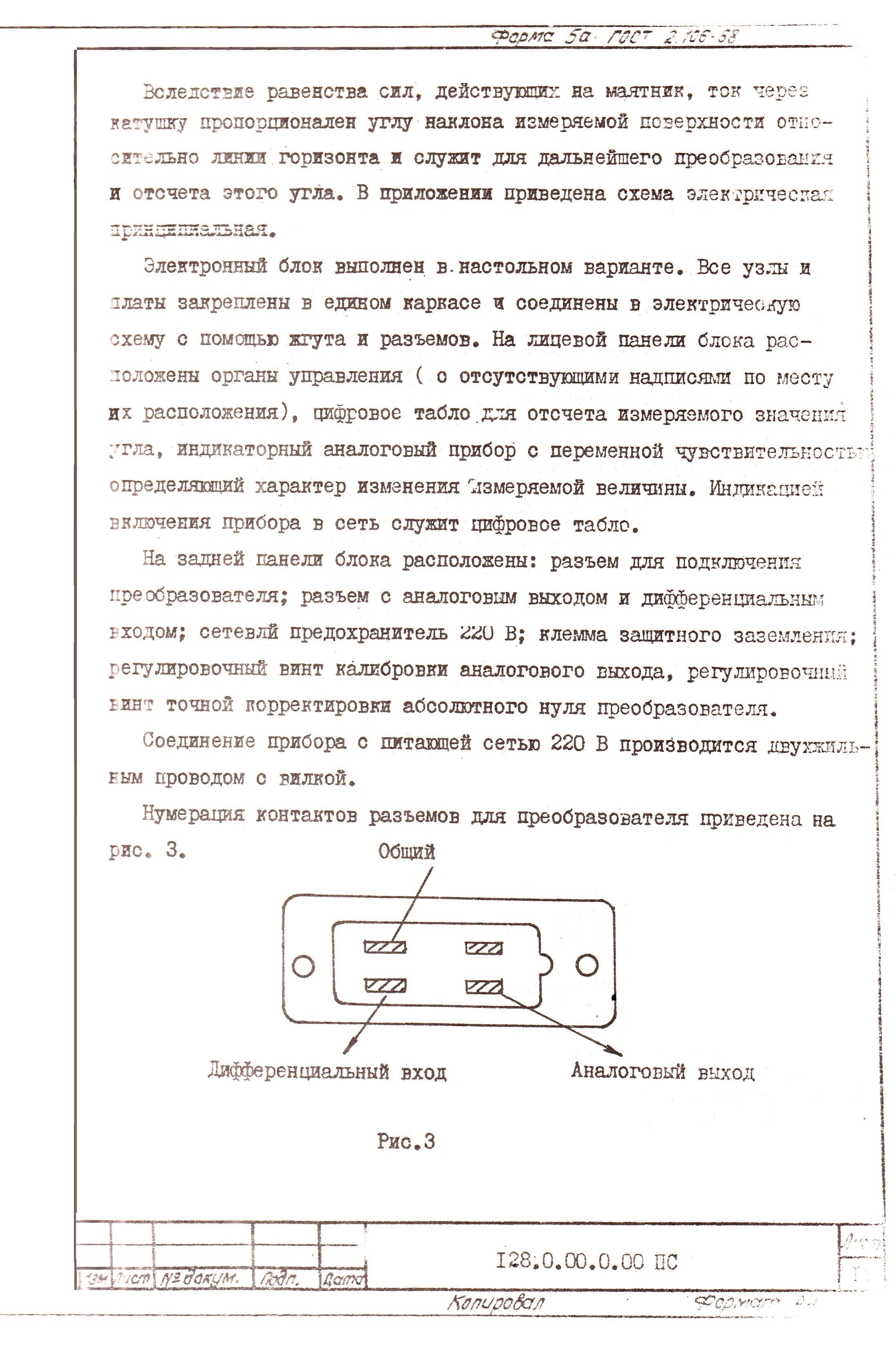

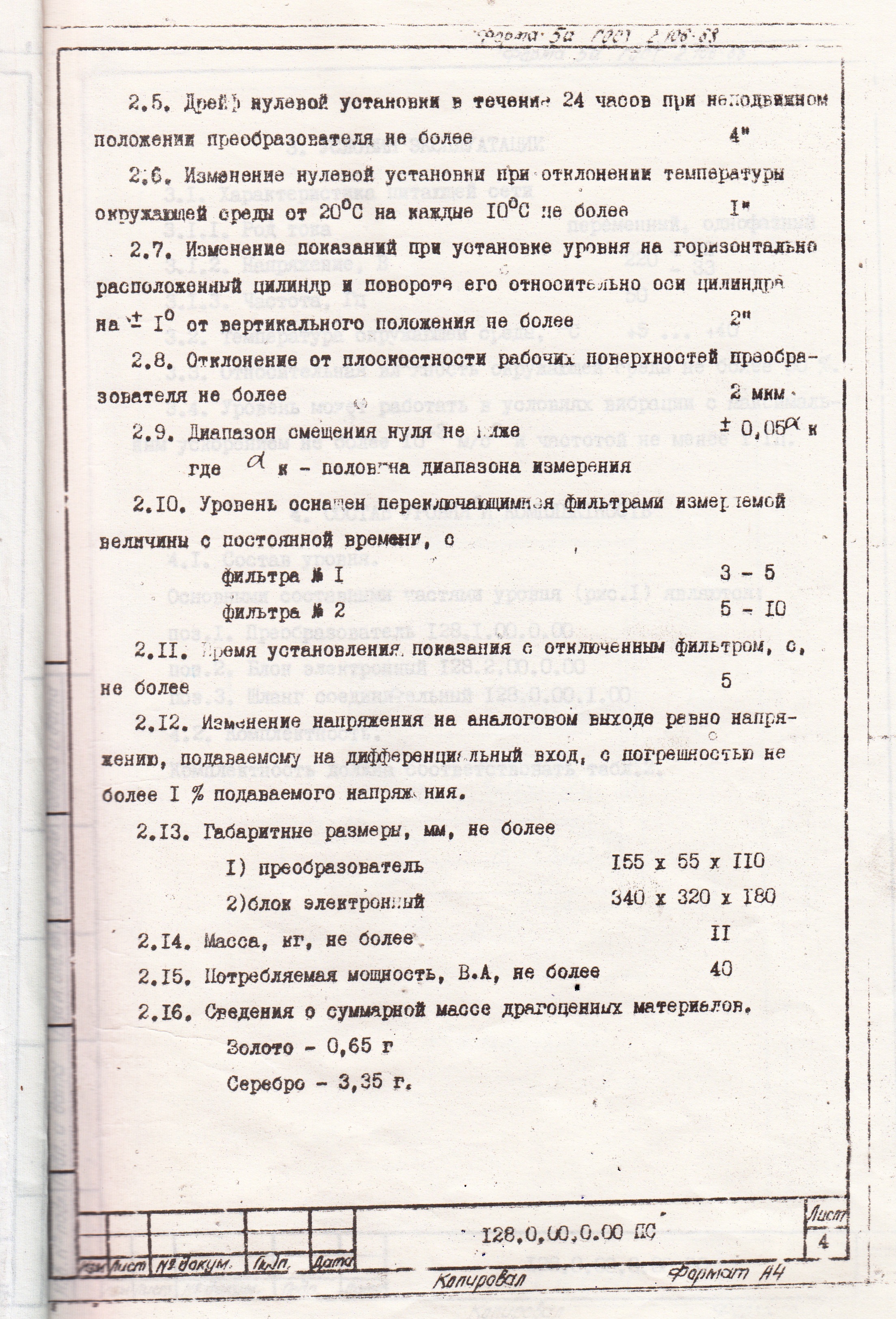

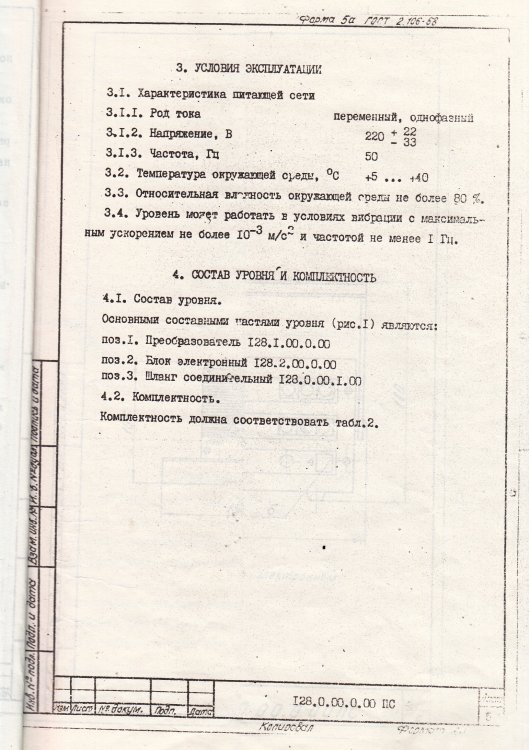

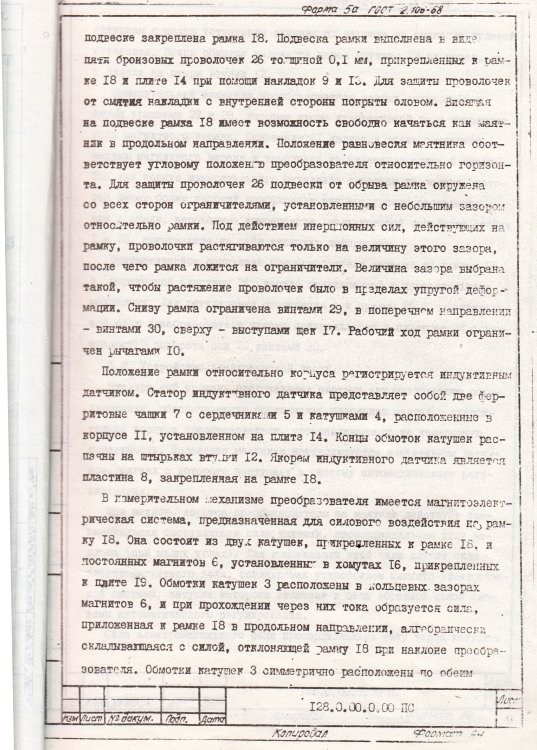

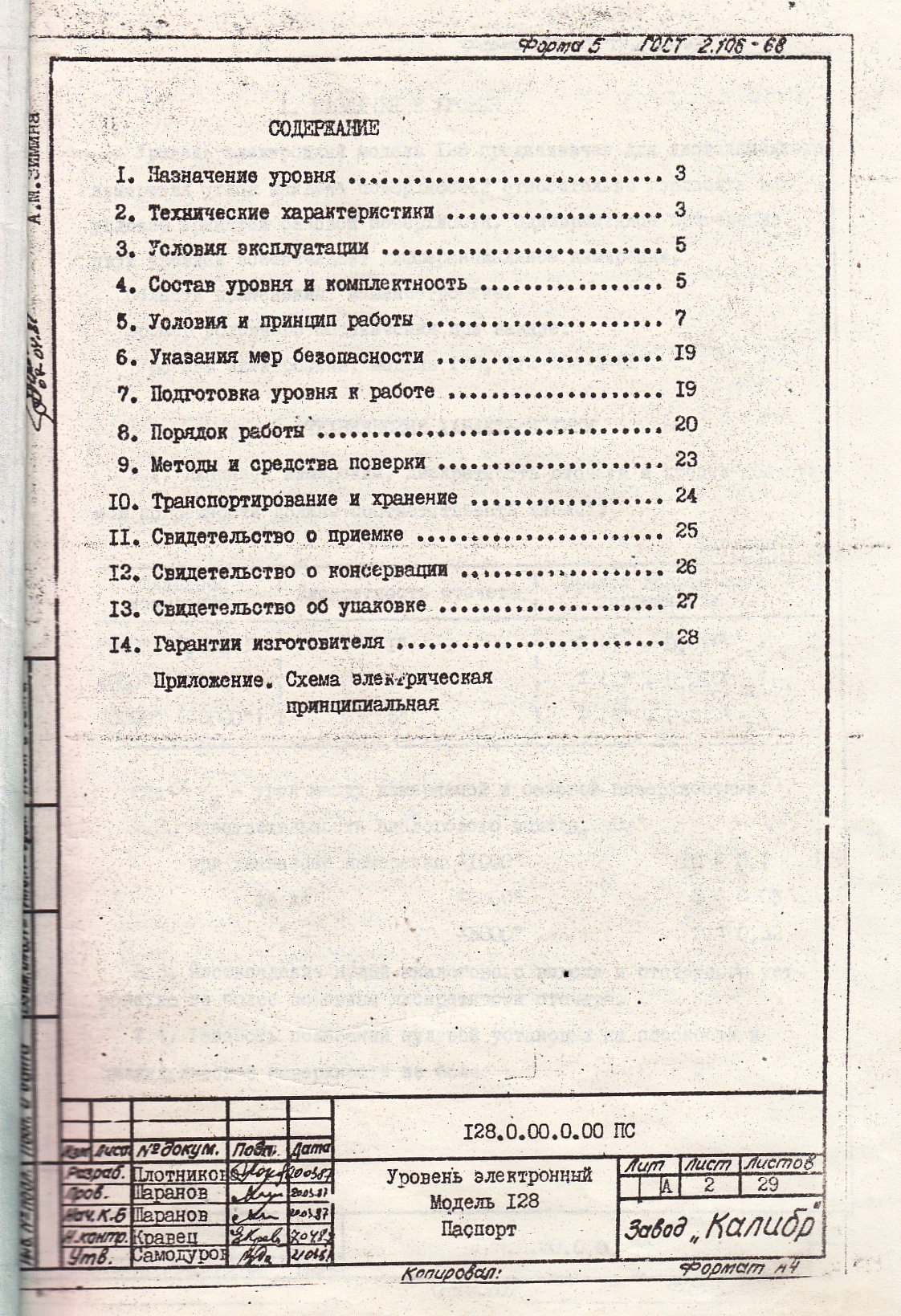

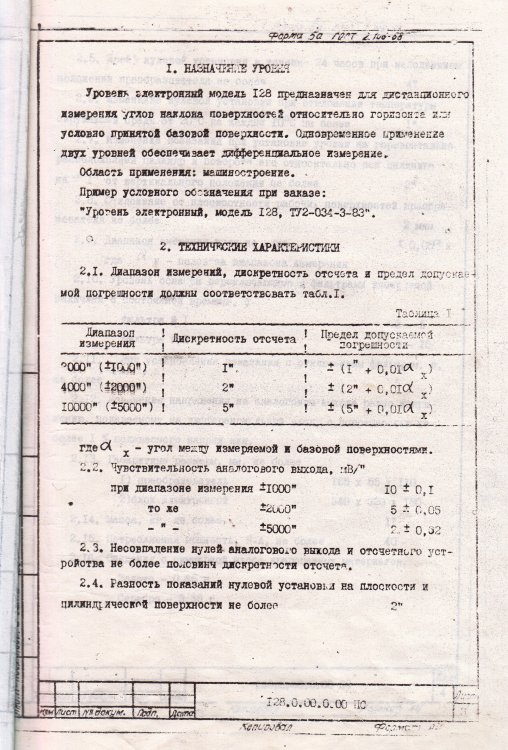

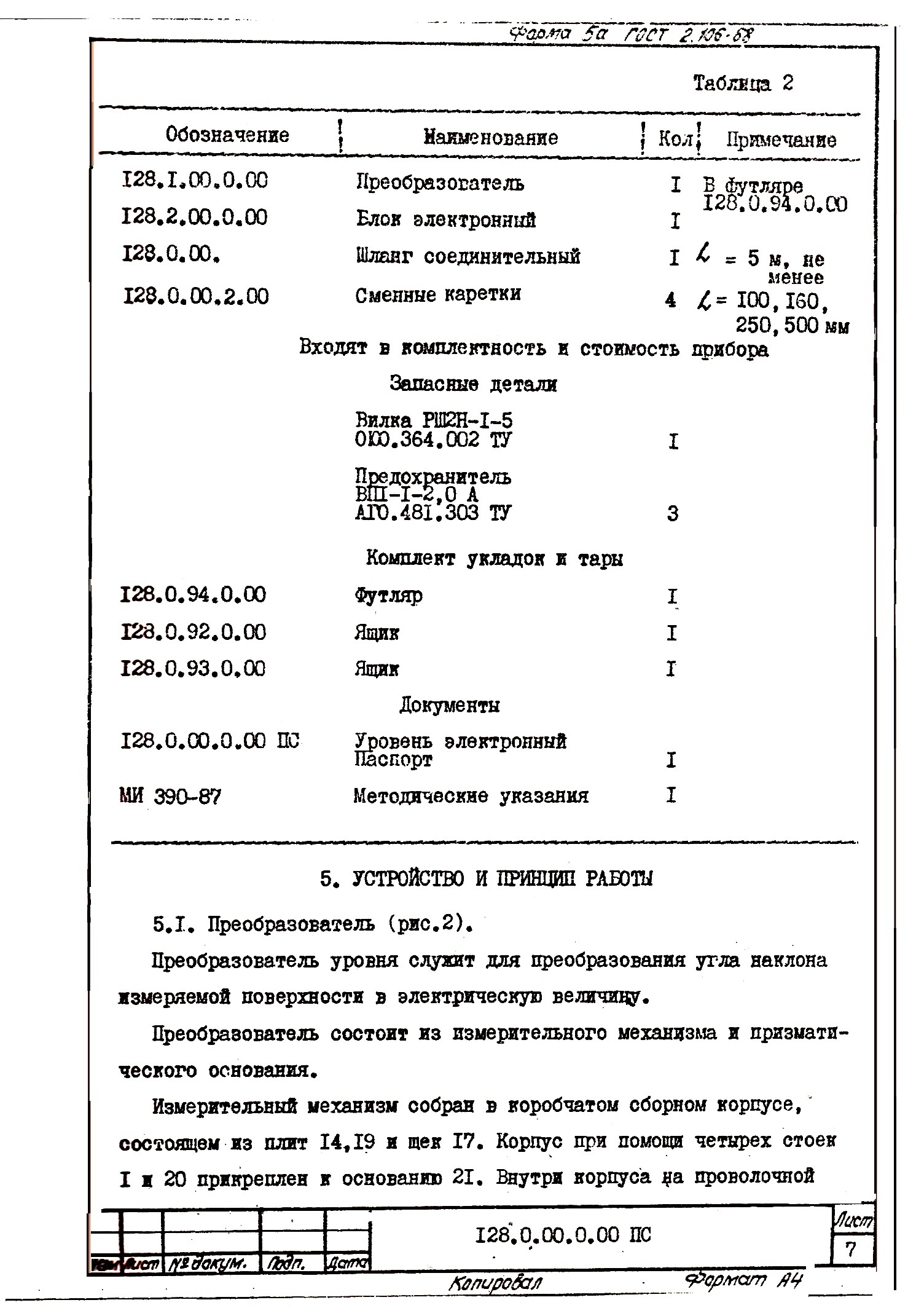

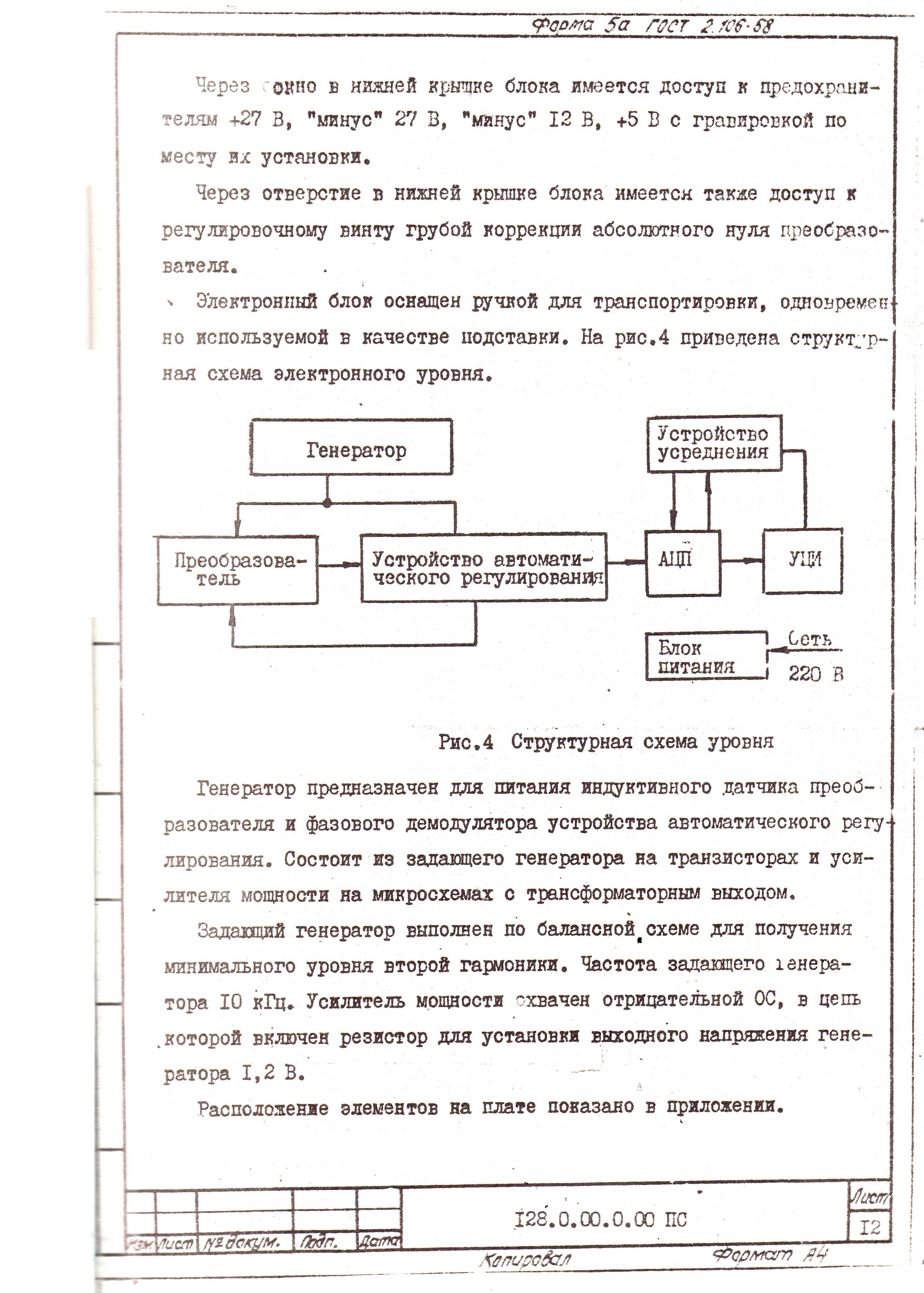

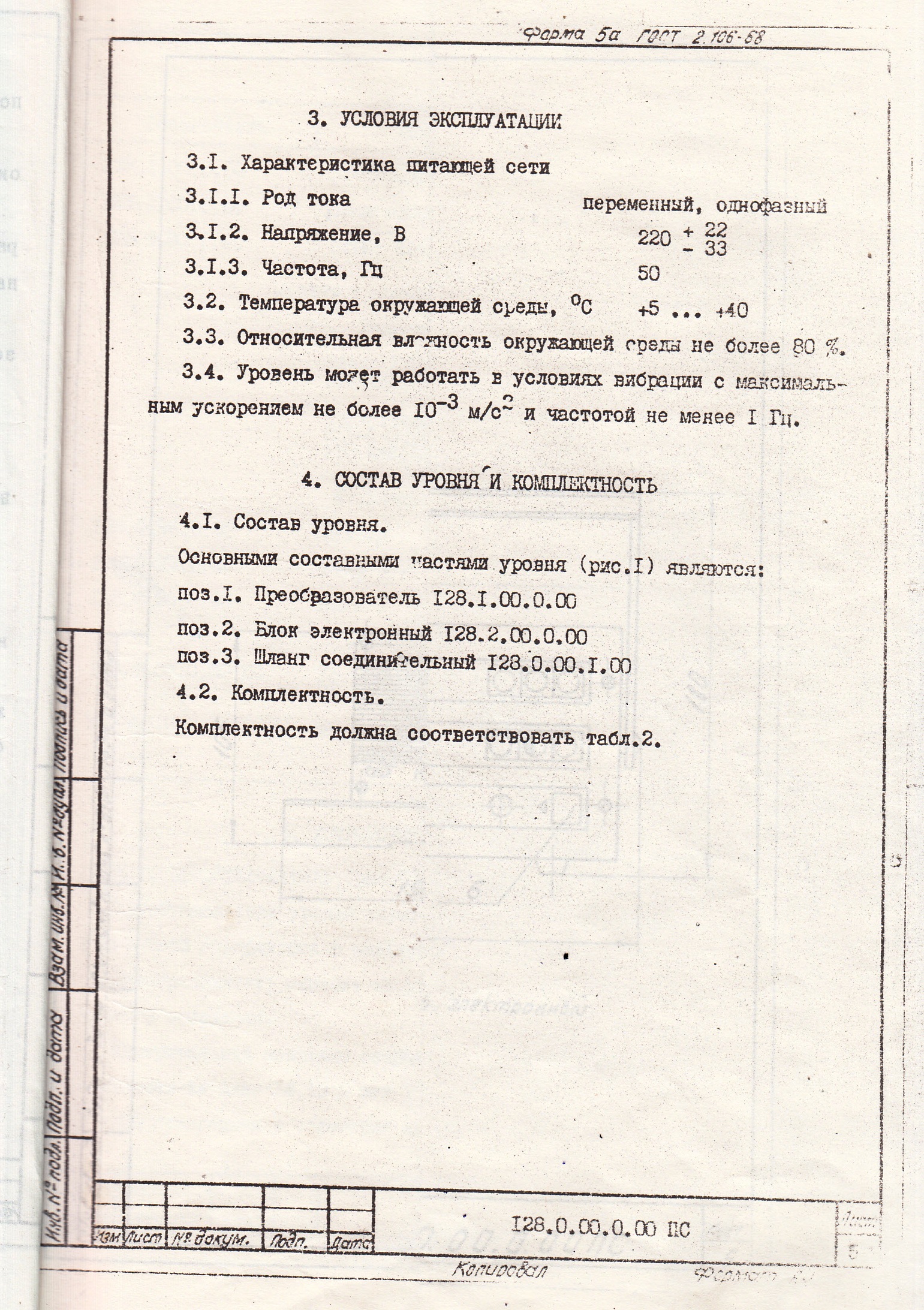

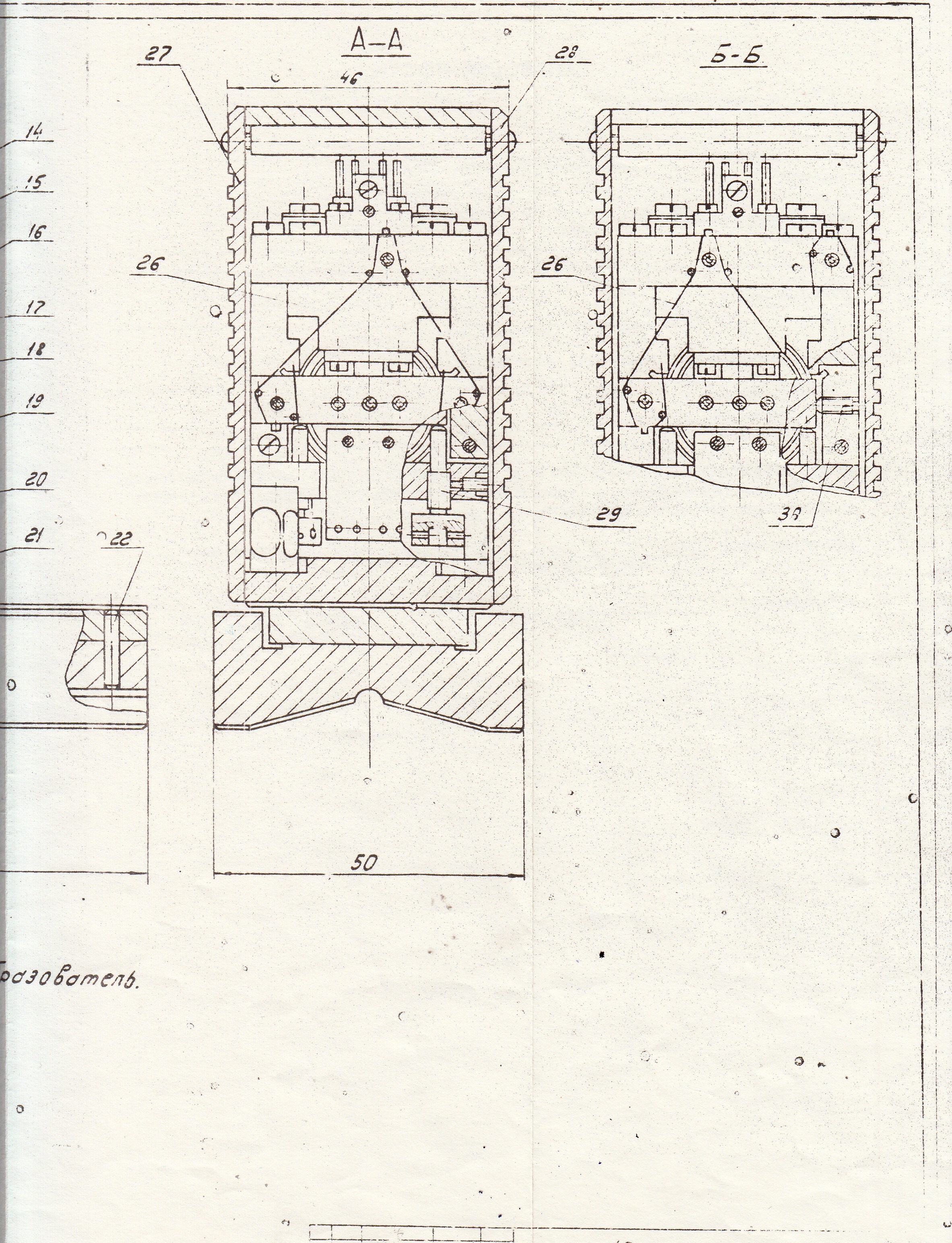

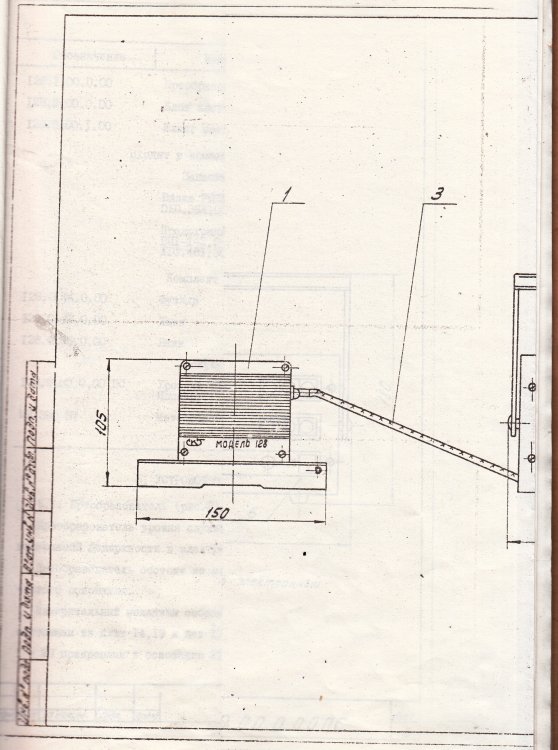

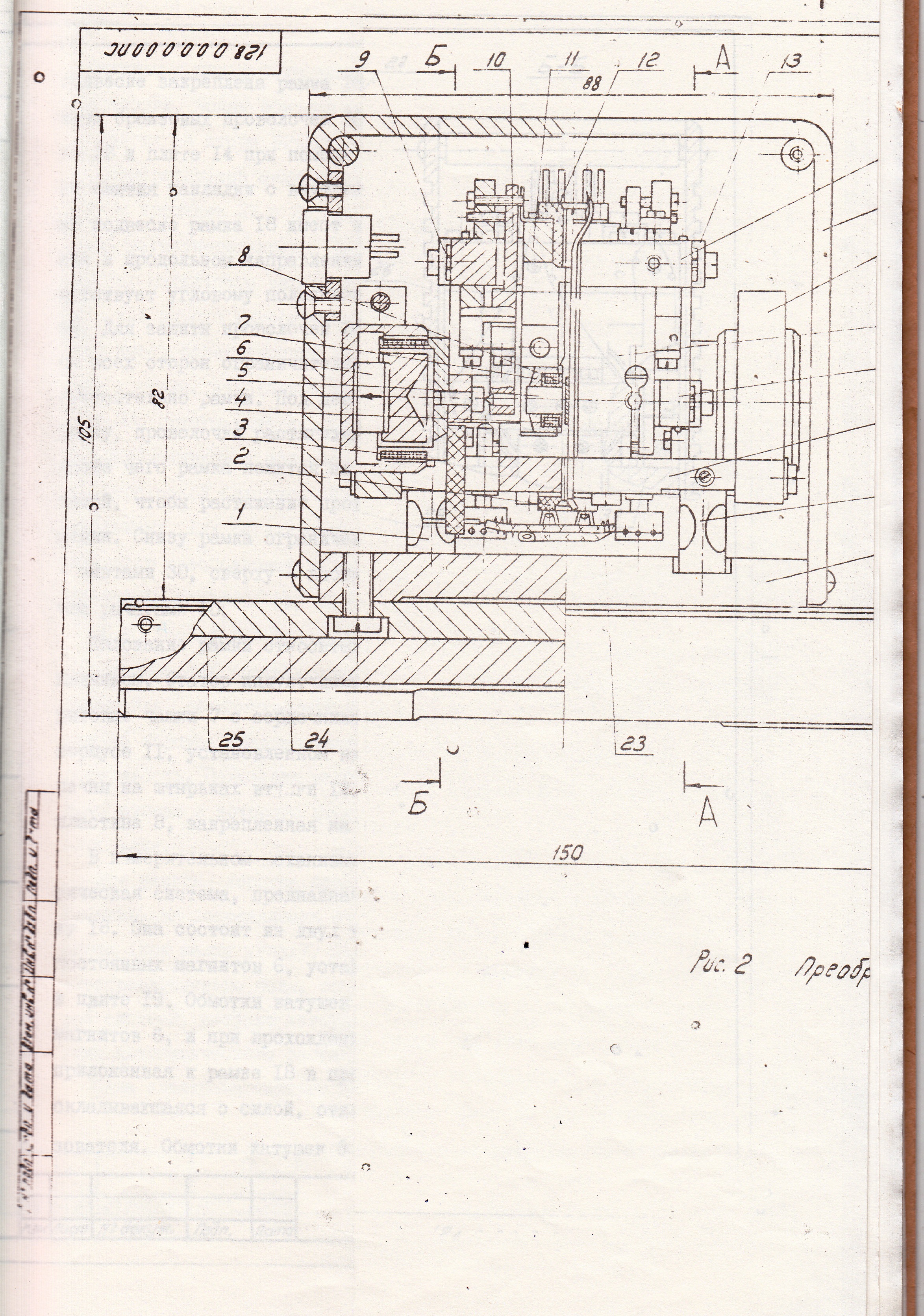

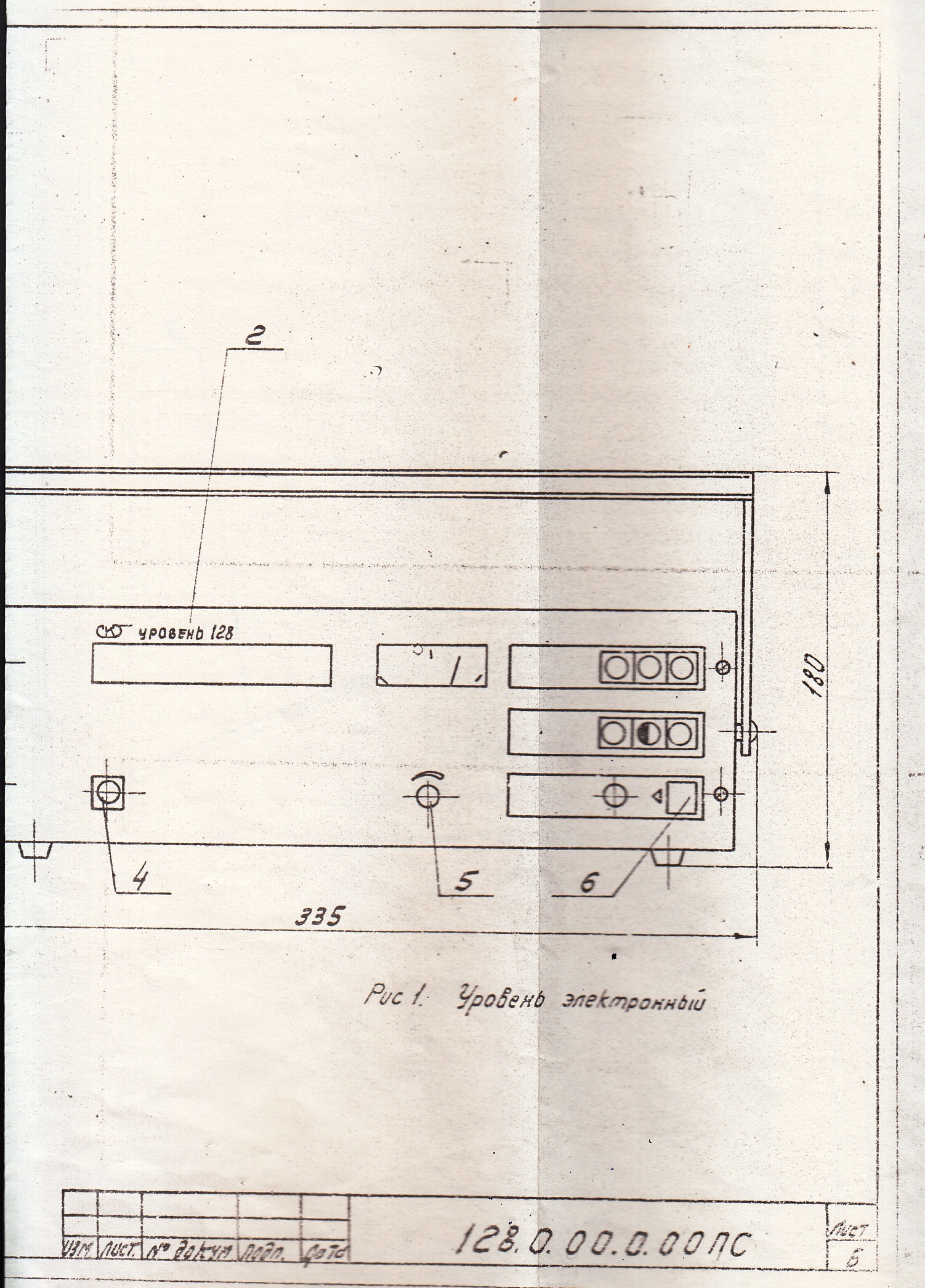

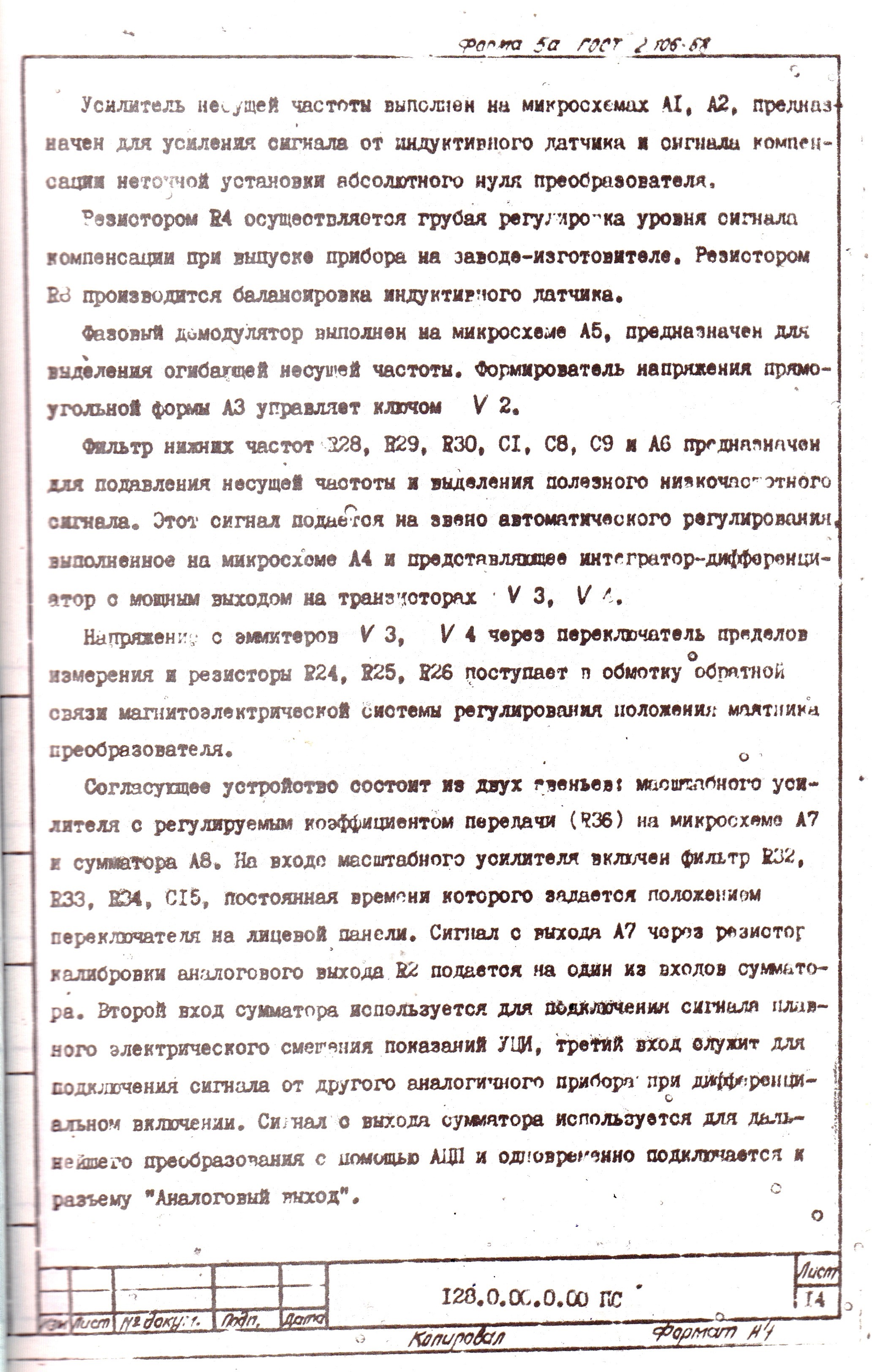

Есть вот в таком качестве

Если устраивает - выложу и остальные страницы

[владимир 332 1 158]

1 час назад, gorby сказал:

Есть вот в таком качестве

 +

[gorby 123]

[gorby 123]

[Killerchik 4]

Лучше поздно, чем никогда - оставлю тут ссылку на схему https://www.chipmaker.ru/files/file/13456/

@gorby  Большое спасибо за паспорт!
