Калибр для резьбы СП

[zoomxxx 0]

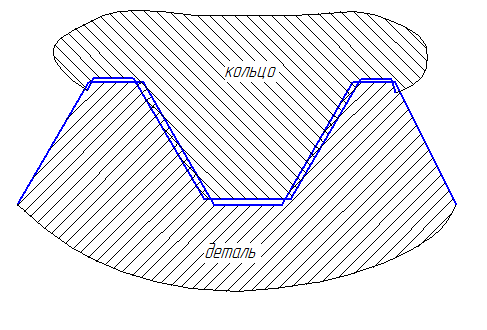

Здравствуйте, мне нужно спроектировать калибр кольцо ПР для специальной резьбы. Расчитал исполнительные размеры кольца по ГОСТ 24997-04, решил проверить себя. Прочертил профиль резьбы детали (сп М4) и калибра по номиналу, оказалось калибр закусывает(если учитывать допуски на изготовление и на резьбе думаю все будет хорошо). Кто нибудь сталкивался с этим и вообще калибры на специальную резьбу только так расчитываются (эскиз грубый чтобы лучше было видно,а так на самом деле,калибр наезжает на деталь на несколько мкм.

[Ника 1321]

По резьбе и резьбовым калибрам допуски не проверяла, а по гладким да, проходной калибр делается "с натягом" (поле допуска на калибр смещается внутрь поля допуска на деталь), что бы было куда изнашиваться.

PS По резьбовым это показано на рис. 7 упомянутого вами ГОСТа. (обозначено Zr)
