коническая трубная резьба метод контроля

[metmot 64]

Коллеги, чем, каким методом можно измерить средний диаметр конической трубной резьбы?  Тремя проволочками на синусной линейке возможно? Калибра в наличии нет., мвм нет.



[Dobrometr 82]

6 часов назад, metmot сказал:

Коллеги, чем, каким методом можно измерить средний диаметр конической трубной резьбы?  Тремя проволочками на синусной линейке возможно? Калибра в наличии нет., мвм нет.



Согласно ГОСТ 6111-52, наружная резьба измеряется так:

Кольца изготавливаются по ГОСТ 6485-69.

Тремя проволочками, как мне казалось, не измеряют конусную резьбу, но вот тут даже схема нарисована.

А на синусной линейке можно оценить только угол конуса.

Судя по госту, для резьбы 1/4'' средний диаметр должен быть равен 12,443 мм в основной плоскости, которая от торца трубы должна находиться на расстоянии 5,080 мм.

Изменено 3 Мая 2023 пользователем Dobrometr
правка грамматики

[Seamanships 4]

20 часов назад, metmot сказал:

Коллеги, чем, каким методом можно измерить средний диаметр конической трубной резьбы?  Тремя проволочками на синусной линейке возможно? Калибра в наличии нет., мвм нет.



Здравствуйте, здесь - https://files.stroyinf.ru/Data2/1/4293730/4293730881.pdf на 15 странице картинка и описание метода измерения тремя проволочками на синусной линейке

[Dobrometr 82]

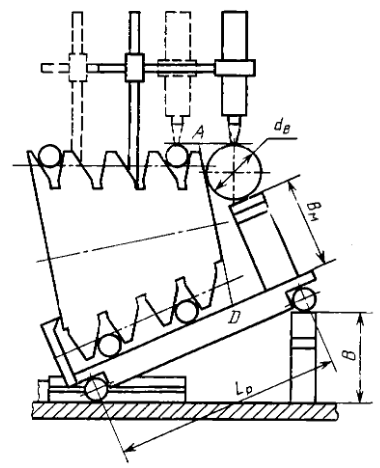

В действующем МИ 1812-87, потомке Инструкции 73-58, есть схема определения среднего диаметра калибра как на синусной линейке (п. 3.5.3.1, Черт. 3):

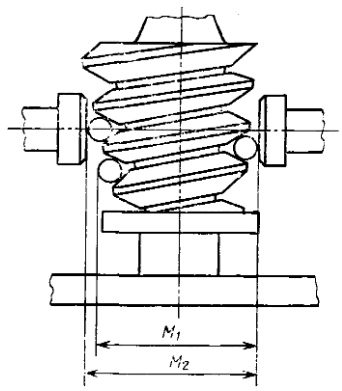

так и на горизонтальном оптиметре (п. 3.5.4.4, Черт. 5):

Только и старая Инструкция, и новая Методика - они все про конические калибры, которые достаточно компактны для того, чтобы их расположить на синусной линейке, или на столике оптиметра.

А, в случае с проблемой топикстартера, измерить нужно резьбу на детали - трубе с дюймовой резьбой по ГОСТ 6111, которая куда габаритнее калибра и требования у этой детали к торцу, например, грубее, чем у аналогичного калибра-пробки с такой же резьбой.

Поэтому считаю, что для того и приводится в ГОСТ 6111-52 метод контроля - по калибру-кольцу, чтобы элементарно свинтить 2 резьбовые детали и оценить длину смещения относительно торца резьбы, а методы контроля по МИ 1812-87 и Инструкции 73-58 либо избыточно точны, либо совсем неприменимы.

[владимир 332 1 158]

1 час назад, Seamanships сказал:

здесь - https://files.stroyinf.ru/Data2/1/4293730/4293730881.pdf на 15 странице картинка и описание метода измерения тремя проволочками на синусной линейке

 дак по 73-58 при измерениях ещё пружинная головка со стойкой нужны

Цитата

Сверху во впадину резьбы, отступая на 1—1,5 витка от малого торца, укладывается проволочка и определяется разность показаний пружинной головки на валике и проволочке.

они у Вас есть?

Изменено 4 Мая 2023 пользователем владимир 332

[Seamanships 4]

6 минут назад, владимир 332 сказал:

 дак по 73-58 при измерениях ещё пружинная головка со стойкой нужны

и КМД и валик и плита) и если резьба на изделии то не отрезая её не получится померить на синусной линейке, потому что для расчета блока КМД нужно знать длину от торца до торца.

[Seamanships 4]

21 минуту назад, Dobrometr сказал:

В действующем МИ 1812-87, потомке Инструкции 73-58, есть схема определения среднего диаметра калибра как на синусной линейке (п. 3.5.3.1, Черт. 3):

так и на горизонтальном оптиметре (п. 3.5.4.4, Черт. 5):

Только и старая Инструкция, и новая Методика - они все про конические калибры, которые достаточно компактны для того, чтобы их расположить на синусной линейке, или на столике оптиметра.

А, в случае с проблемой топикстартера, измерить нужно резьбу на детали - трубе с дюймовой резьбой по ГОСТ 6111, которая куда габаритнее калибра и требования у этой детали к торцу, например, грубее, чем у аналогичного калибра-пробки с такой же резьбой.

Поэтому считаю, что для того и приводится в ГОСТ 6111-52 метод контроля - по калибру-кольцу, чтобы элементарно свинтить 2 резьбовые детали и оценить длину смещения относительно торца резьбы, а методы контроля по МИ 1812-87 и Инструкции 73-58 либо избыточно точны, либо совсем неприменимы.

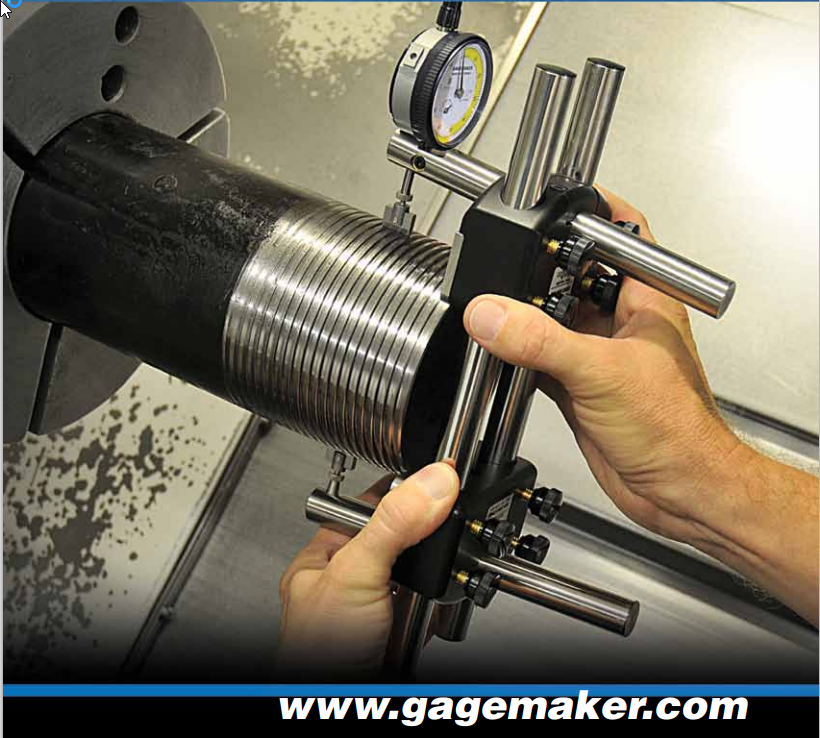

Согласен, можно ещё индикаторными приборами (можно посмотреть в API 7)

[metmot 64]

коллеги, спасибо за помощь. Ничего то у нас нет, но нужно как-то измерить. Конечно же калибр-кольцо самый оптимальный вариант, его заказали, но придет только через 3 мес. Буду искать СИ у "соседей".

[metmot 64]

2 минуты назад, Seamanships сказал:

Согласен, можно ещё индикаторными приборами (можно посмотреть в API 7)

попробую их найти, спасибо большое. У нас кроме конической, есть и цилиндрическая резьба



Изменено 4 Мая 2023 пользователем metmot

[Ilya33 0]

Коническая дюймовая резьба может быть проконтролирована следующим образом:

Сначала резьбомером контролировать угол профиля 60 градусов и шаг 1/4 дюйма.

Контролировать диаметр резьбы в основной плоскости;

Контролировать угол наклона 1:16  с помощью индикаторной головки и специального наконечника (утолщенного).
