twpsua 0 Опубликовано 10 Февраля 2017 Жалоба Поделиться Опубликовано 10 Февраля 2017 Добрый день. Господа эксперты, ещё один вопрос на тему измерения диаметров. Требуется проверить соответствие требованиям чертежа трубы (наружный Ф400(+/-1)), согнутой из стального листа толщиной 2 мм. Допуск формы и расположения регламентирован по ГОСТ30893.2-2002 . Класс точности L Замеры произведены в нескольких сечениях. Максимальный размер - 400,6. Размер в перпендикулярном сечении - 398,4. Вариант 1 - Труба не соответствует по диаметру. Потому как в любом сечении размер должен укладываться в поле допуска на диаметр (+/-1) Вариант 2 - Наружный диаметр трубы - Ф400,6 - в допуске Допуск цилиндричности (круглости) по ГОСТ 30893.2-2002 - 2 мм. Круглость нашей трубы = (400,6-398,4)/2 = 1,1 - также в допуске. Деталь соответствует чертежу. Заранее благодарен за ответ. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
владимир 332 1 200 Опубликовано 11 Февраля 2017 Жалоба Поделиться Опубликовано 11 Февраля 2017 Вариант 1 Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 676 Опубликовано 11 Февраля 2017 Специалисты Жалоба Поделиться Опубликовано 11 Февраля 2017 Я бы так не утверждал. Если указан максимальный и минимальный диаметры, то средний 399,5, что в допуске. К разным трубам предъявляются разные требования и разные методы испытаний. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
владимир 332 1 200 Опубликовано 11 Февраля 2017 Жалоба Поделиться Опубликовано 11 Февраля 2017 2 часа назад, scbist сказал: Я бы так не утверждал. Если указан максимальный и минимальный диаметры, то средний 399,5, что в допуске. К разным трубам предъявляются разные требования и разные методы испытаний. А если 500,0 и 300,0 и средний 400,0? Методика контроля, конечно, д.б. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 676 Опубликовано 12 Февраля 2017 Специалисты Жалоба Поделиться Опубликовано 12 Февраля 2017 13 часов назад, владимир 332 сказал: А если 500,0 и 300,0 и средний 400,0? тогда В 10.02.2017 в 23:29, twpsua сказал: Допуск цилиндричности (круглости) по ГОСТ 30893.2-2002 - 2 мм. не прокатывает. Посмотрел пару ГОСТов на сварные трубы. Там диаметру придается мало значения. В одном из них диаметр измеряют косвенным путем через длину окружности с помощью рулетки. При таком методе говорить о минимальном или максимальном не приходится. Много внимания уделено механическим свойствам. Возможно имеется ввиду, что если трубы складировать, то они слегка плющатся, а если дать в трубу давление, то она слегка расправится и станет круглее. Все упирается в назначение трубы и ее ТУ или ГОСТ. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее

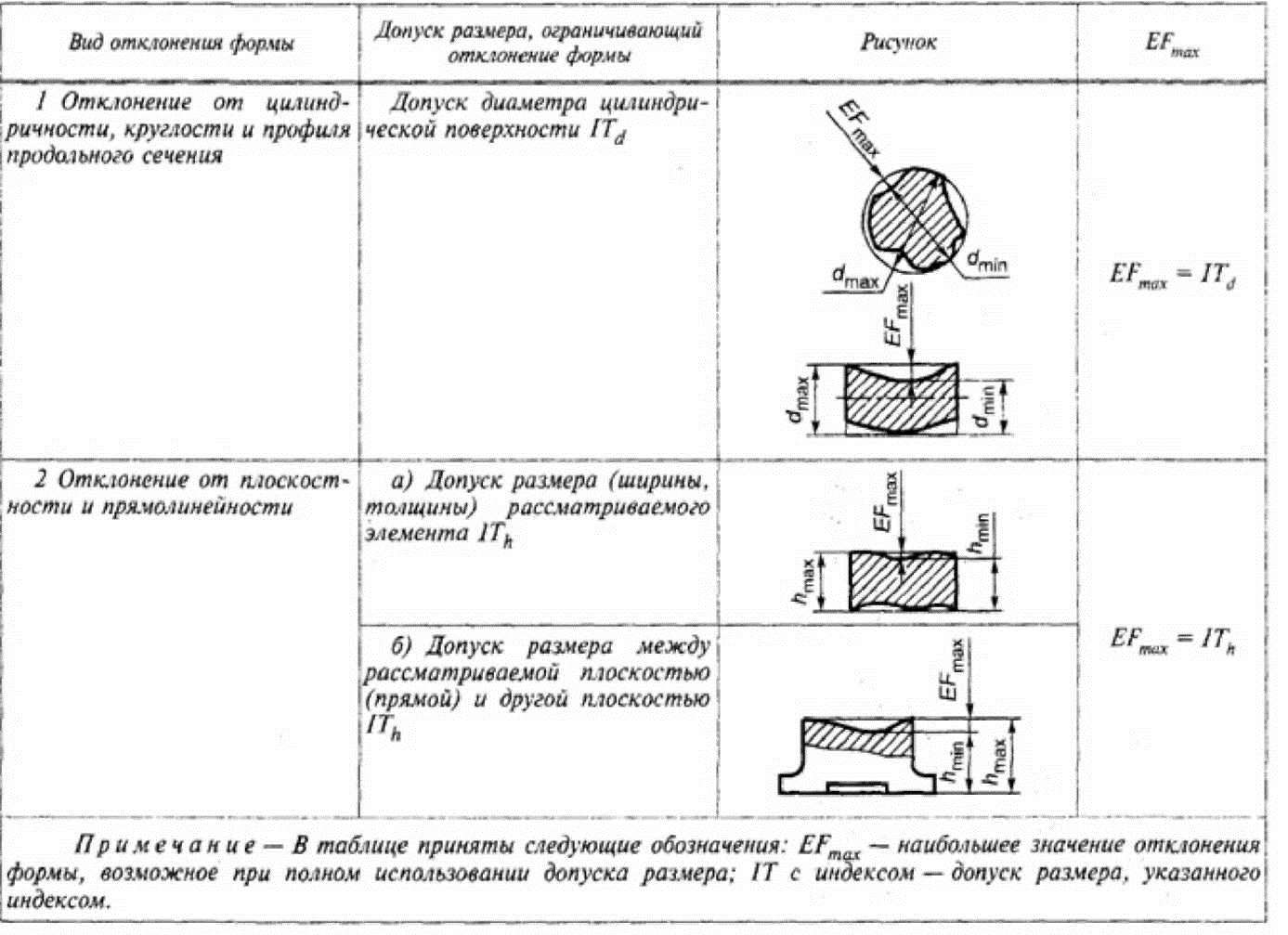

владимир 332 1 200 Опубликовано 13 Февраля 2017 Жалоба Поделиться Опубликовано 13 Февраля 2017 В 10 февраля 2017 г. в 23:29, twpsua сказал: Требуется проверить соответствие требованиям чертежа трубы (наружный Ф400(+/-1)), согнутой из стального листа толщиной 2 мм. Допуск формы и расположения регламентирован по ГОСТ30893.2-2002 . Класс точности L Замеры произведены в нескольких сечениях. Максимальный размер - 400,6. Размер в перпендикулярном сечении - 398,4. В подтверждении Варианта 1. Цитата ГОСТ 30893.2-2002. Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально. 4.1 Общие допуски формы и расположения поверхностей по настоящему стандарту применяются, если на чертеже или в другой технической документации имеется ссылка на настоящий стандарт в соответствии с разделом 7. 5.1 Отклонения формы для элементов с указанными на чертеже предельными отклонениями размеров в соответствии с ГОСТ 25346 должны быть ограничены в пределах поля допуска размера (приложение А). ГОСТ 30893.2-2002 Осн нормы ВЗ. Допуски формы..pdf Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
