milina86 0 Опубликовано 30 Сентября 2010 Жалоба Поделиться Опубликовано 30 Сентября 2010 Здравствуйте. К нам в лабораторию принесли технический манометр на ремонт и поверку со шкалой измерения л/мин. Манометр измеряет расход аргона. Каким образом его поверить. Существуют ли таблицы перевода расхода определенного газа в давление. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
bugor1956 140 Опубликовано 30 Сентября 2010 Жалоба Поделиться Опубликовано 30 Сентября 2010 (изменено) Здравствуйте. К нам в лабораторию принесли технический манометр на ремонт и поверку со шкалой измерения л/мин. Манометр измеряет расход аргона. Каким образом его поверить. Существуют ли таблицы перевода расхода определенного газа в давление. л/мин в давление вы просто так не переведёте . Ответ надо искать в документации на то устройство, откуда сей прибор был вывернут. Наверняка связано с перепадом давления. Может быть найдете в документации и ссылку на тех. параметры манометра. Иногда ещё можно обнаружить внизу возле резьбовой части манометра гравировку с предельным давлением Изменено 30 Сентября 2010 пользователем bugor1956 Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты su215 658 Опубликовано 30 Сентября 2010 Специалисты Жалоба Поделиться Опубликовано 30 Сентября 2010 Здравствуйте. К нам в лабораторию принесли технический манометр на ремонт и поверку со шкалой измерения л/мин. Манометр измеряет расход аргона. Каким образом его поверить. Существуют ли таблицы перевода расхода определенного газа в давление. Это так называемый манометр-указатель расхода. Используются обычно в комплекте с регуляторами расхода. У него на шкале должно быть написано максимальное давление. Поверяется как обычный манометр. Проверьте, внесён ли в ГРСИ, они не все утверждённого типа. Те, что внесены, обычно КТ 1,5 или 2,5. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
milina86 0 Опубликовано 30 Сентября 2010 Автор Жалоба Поделиться Опубликовано 30 Сентября 2010 Здравствуйте. К нам в лабораторию принесли технический манометр на ремонт и поверку со шкалой измерения л/мин. Манометр измеряет расход аргона. Каким образом его поверить. Существуют ли таблицы перевода расхода определенного газа в давление. Это так называемый манометр-указатель расхода. Используются обычно в комплекте с регуляторами расхода. У него на шкале должно быть написано максимальное давление. Поверяется как обычный манометр. Проверьте, внесён ли в ГРСИ, они не все утверждённого типа. Те, что внесены, обычно КТ 1,5 или 2,5. Я понимаю, что поверяется как обычный манометр, но на какое давление он идет? И как его прогонять по точкам? Какое давление подавать и как узнать врет он по показаниям или нет. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты su215 658 Опубликовано 30 Сентября 2010 Специалисты Жалоба Поделиться Опубликовано 30 Сентября 2010 Я понимаю, что поверяется как обычный манометр, но на какое давление он идет? И как его прогонять по точкам? Какое давление подавать и как узнать врет он по показаниям или нет. Либо на шкале, либо в паспорте должен быть указан диапазон давления. У некоторых манометров такого типа он зашифрован в обозначении. Узнать, врёт ли он по показаниям, можно только зная его класс точности. Для этого нужно посмотреть его описание типа в ГРСИ. Если в ГРСИ нет, то посмотрите, что написано на шкале или в паспорте. Если это польский KFM, то у них вроде бы КТ 1,6. Точнее сказать не могу, потому что сейчас не на работе, базы под рукой нет. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
asdfghjkl 0 Опубликовано 16 Октября 2010 Жалоба Поделиться Опубликовано 16 Октября 2010 В паспорте, например тут http://www.bastor.ru/doc/rykovodstva/re_280.zip указан только верхний предел измерений причем п 2.2 "Верхний предел измерений по давлению, МПа (кгс/см2) - 0,4 (4); 0,6 (6); 1,0 (10); 1,6 (16)". А как узнать кгс/см2 или МПа, если на приборе ничего не написано ? И что получается, прогонять только по верхнему пределу, как-то несерьезно имхо. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты su215 658 Опубликовано 16 Октября 2010 Специалисты Жалоба Поделиться Опубликовано 16 Октября 2010 Если никакой информации нет, плавно подавайте давление. Определите ВПИ. Потом поделите шкалу на равные секторы и поверяйте, как обычный манометр, по МИ2124. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
east 210 Опубликовано 17 Октября 2010 Жалоба Поделиться Опубликовано 17 Октября 2010 (изменено) Изменено 17 Октября 2010 пользователем east Цитата Ссылка на комментарий Поделиться на других сайтах Прочее

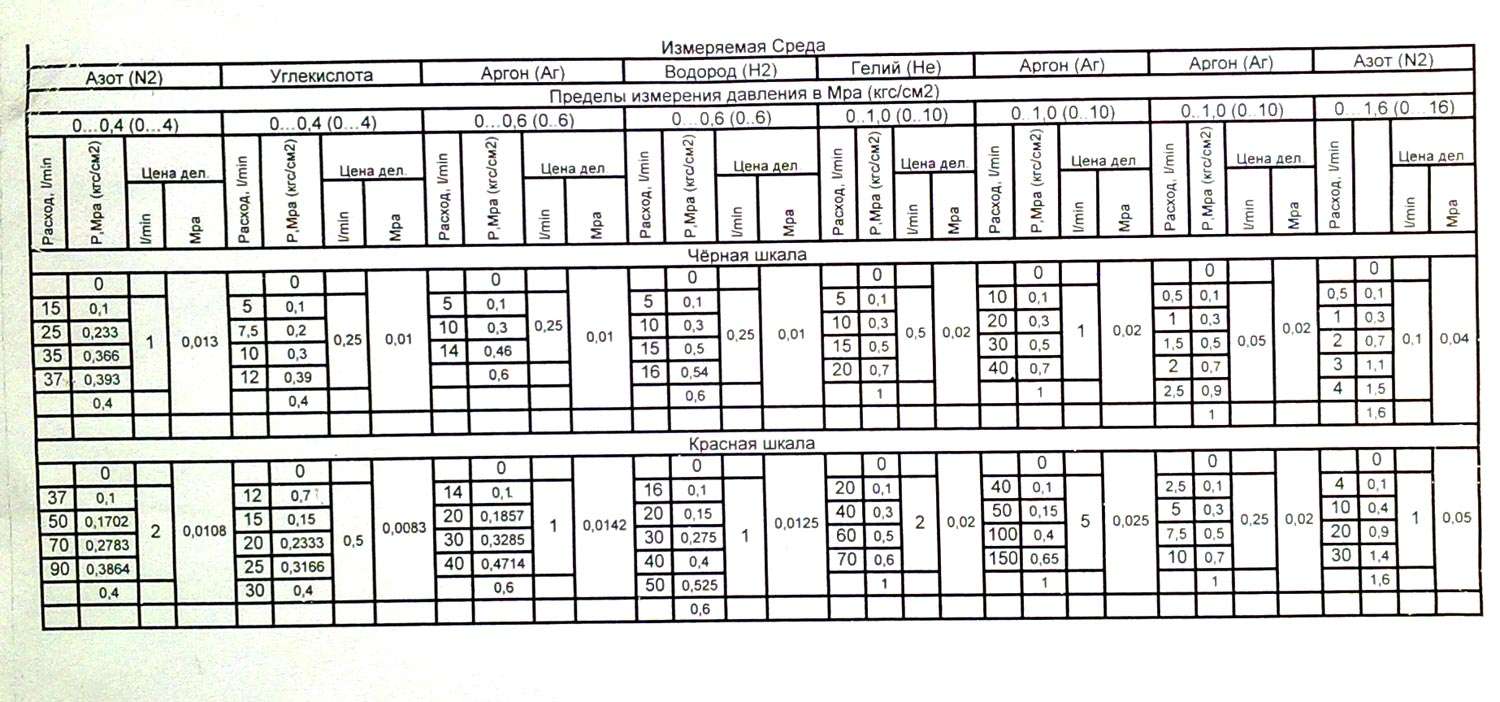

east 210 Опубликовано 17 Октября 2010 Жалоба Поделиться Опубликовано 17 Октября 2010 Я уже выкладывала в какой-то теме таблицу по расходу, повторюсь: Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты su215 658 Опубликовано 17 Октября 2010 Специалисты Жалоба Поделиться Опубликовано 17 Октября 2010 Я уже выкладывала в какой-то теме таблицу по расходу, повторюсь: Была уже тема по этим расходомерам. Я попробовал поискать и не нашёл. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
John 0 Опубликовано 31 Июля 2012 Жалоба Поделиться Опубликовано 31 Июля 2012 East, а вы не могли бы указать источник, из которого взята эта таблица? Заранее благодарен! Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
east 210 Опубликовано 1 Августа 2012 Жалоба Поделиться Опубликовано 1 Августа 2012 Источник- Киргизский ЦСМ, 15-20 лет назад. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
andreika21 0 Опубликовано 10 Апреля 2015 Жалоба Поделиться Опубликовано 10 Апреля 2015 Здравствуйте. Помогите рассчитать манометр Wika 10бар, красная шкала аргон 30, черная шкала углекислый газ 28 л/мин, отметка 28 находится ниже отметки 30 на 4мм.Как провести поверку этого манометра? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты su215 658 Опубликовано 10 Апреля 2015 Специалисты Жалоба Поделиться Опубликовано 10 Апреля 2015 (изменено) Здравствуйте. Помогите рассчитать манометр Wika 10бар, красная шкала аргон 30, черная шкала углекислый газ 28 л/мин, отметка 28 находится ниже отметки 30 на 4мм.Как провести поверку этого манометра? Здесь уже было. Сразу не сообразил, - в этой теме пост № 8. Изменено 10 Апреля 2015 пользователем su215 Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
andreika21 0 Опубликовано 10 Апреля 2015 Жалоба Поделиться Опубликовано 10 Апреля 2015 su215 cпасибо за наводку Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
