Оценка погрешности измерительного канала активной мощности генератора

[Obivan 0]

Добрый день!

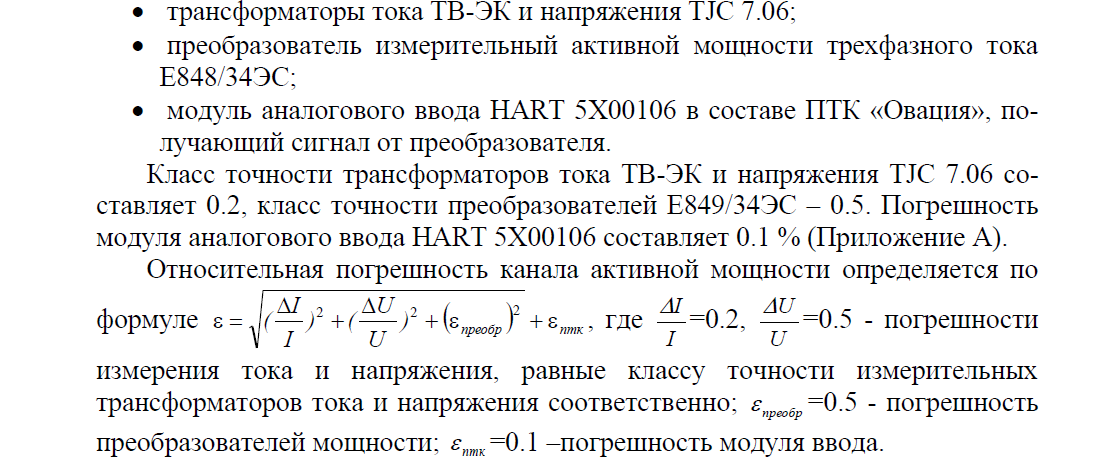

Подскажите, есть некий ИК активной мощности  генератора,  он состоит из трансформаторов тока и напряжения,  измерительного преобразователя и модуля ввода аналогового сигнала (подробности во вложении)

Насколько верно произведен расчет погрешности ИК (приведен во вложении) .

Для нормальных условий эксплуатации  и при номинальной нагрузке генератора.



Погрешность модуля ввода

[rmetr 249]

Нужно определиться с обоснованием применения указанной формулы. Почему именно по такой формуле?

[Mihael 88]

Погрешность занижена по моему.

[Данилов А.А. 1 963]

9 минут назад, rmetr сказал:

Нужно определиться с обоснованием применения указанной формулы. Почему именно по такой формуле?

Поддерживаю.

[Obivan 0]

44 минуты назад, rmetr сказал:

Нужно определиться с обоснованием применения указанной формулы. Почему именно по такой формуле?

Ну тут обоснования,  кроме занижения в оценке погрешности, я не вижу, ведь даже при всех исходных данных известные мне методики оценки дают большее значение.  Например, если опираться на РД 153-34.0-11.201-97 "Методика определения обобщенных  метрологических характеристик измерительных каналов ИИС в АСУ ТП...,"

[Данилов А.А. 1 963]

1 час назад, Obivan сказал:

Ну тут обоснования,  кроме занижения в оценке погрешности, я не вижу, ведь даже при всех исходных данных известные мне методики оценки дают большее значение.

Формула некорректна - в этом все дело

[Obivan 0]

22 часа назад, Данилов А.А. сказал:

Формула некорректна - в этом все дело

Это собственно я и хотел услышать от специалистов, я не метролог,  не мой расчет и формула, но она и  у меня вызвала вопросы.  Я еще могу понять когда погрешность оценить можно грубо,  -  с завышением, но занижение в расчетах это не есть хорошо.  Спасибо что посмотрели.



[Metertester 96]

3 часа назад, Obivan сказал:

Это собственно я и хотел услышать от специалистов, я не метролог,  не мой расчет и формула, но она и  у меня вызвала вопросы.  Я еще могу понять когда погрешность оценить можно грубо,  -  с завышением, но занижение в расчетах это не есть хорошо.  Спасибо что посмотрели.

Посмотрите в РД таблицу 4. Если коротко, то в своей формуле Вы не учитываете угловую погрешность ТТ и ТН, не принимаете в расчет то, что при разных значениях тока, ТТ и ИП (измерительный преобразователь) он же условно счетчик, имеют разные допускаемые погрешности. Не учитываете потери в линии ТН - счетчик. Ну и коэф. 1,1 никто не отменял.

РД 153-34.0-11.209-99 АСКУЭ МВИ.doc
