Посмотрел, увидел - нет уклонов (или даже отрицательные) импульсных линий отбора давления, а кроме этого: ГОСТ 8.586 - нам не указ прямые участки - не нужны погрешностью ДПД мы жонглируем как хотим а погрешностью диафрагмы можно просто пренебречь и, да, автокалибровка - это наше все (разумеется после системы переключения ДПД на тепловых магистралях) Где же я это слышал? Ах да!!! Вот же: https://metrologu.ru/topic/8315-измерения-расхода-теплоносителя/?do=findComment&comment=67800

Ну для начала: ОТ, МП, применяемые эталоны, опыт эксплуатации и периодической поверки, где поверяеются... Принцип действия самого EJX-110A, а также его волшебной системы "автокалибровки"...

Я - тоже... Но уж точно не снаружи больного...

«Словарь Вильяма Шекспира, по подсчету исследователей, составляет 12 000 слов. Словарь негра из людоедского племени «Мумбо-Юмбо» составляет 300 слов. … Эллочка Щукина легко и свободно обходилась тридцатью.» © ГОСТ 8.461 предполагает две точки, а вы уже одну: "достаточно измерить сопротивление при любой температуре". К чему бы это...

Дык, понятно, Расходомер ИСО мало чем отличается от Excel (шутка)... Главное какие параметры вы в эти "считалочки" заложили: диапазон измерений ДПД, его допустимую погрешность и т.д. Вот вы в самом деле уверены, что EJX-110A измеряет перепад давления 0,8 мм.вод.ст. да еще с погрешностью менее 5%? Расскажите общественности об этой волшебной "автокалибровке"... Что там, как там, интересно, плиз... И что? Мы с <libra> не заронили в вас зерно сомнения? Еще раз: в расчете указан диапазон абсолютного давления 0,1-0,15 МПа. Бывает, что вода не доходит до потребителя? (это к вопросу о параметрах, "загоняемых" в считалку)? Вы точно на ТЭЦ работаете? А как обстоят дела с прямыми участками, их внутренними диаметрами и их шероховатостью? Методика ГОСТ 8.586 точно соблюдается, или только на бумаге в "Расходомер ИСО"? Хорошо, что узел не коммерческий... Не верьте начальнику ПТО на слово... Мне можно...

В первом случае: диапазон изменения абсолютного давления воды явно заужен (0,1-0,15 МПа), нижний предел измерения ДПД в 0,0082 кПа вызывает удивление также как и ДПД с "автокалибровкой нуля". Соответственно заявленный диапазон в 1:74 (1:47) вызывает легкую подозрительность... Второй случай - ближе к правде, хотя, надо сказать, в обоих случаях расширенная неопределенность в 0,52-0,59% - это фантастика!!! А так, что ж - <AGL> "с "Расходомер ИСО" у нас всё в порядке"...

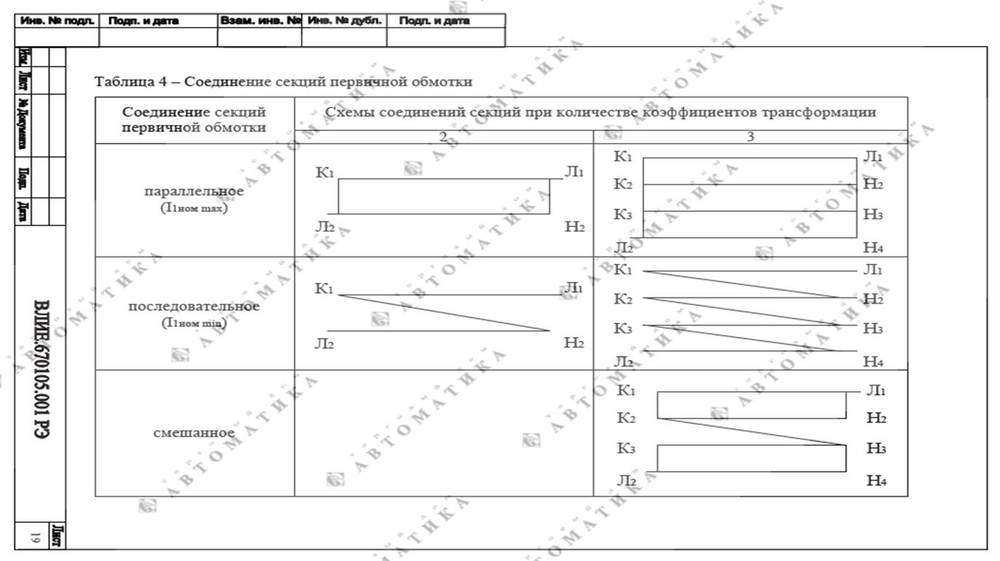

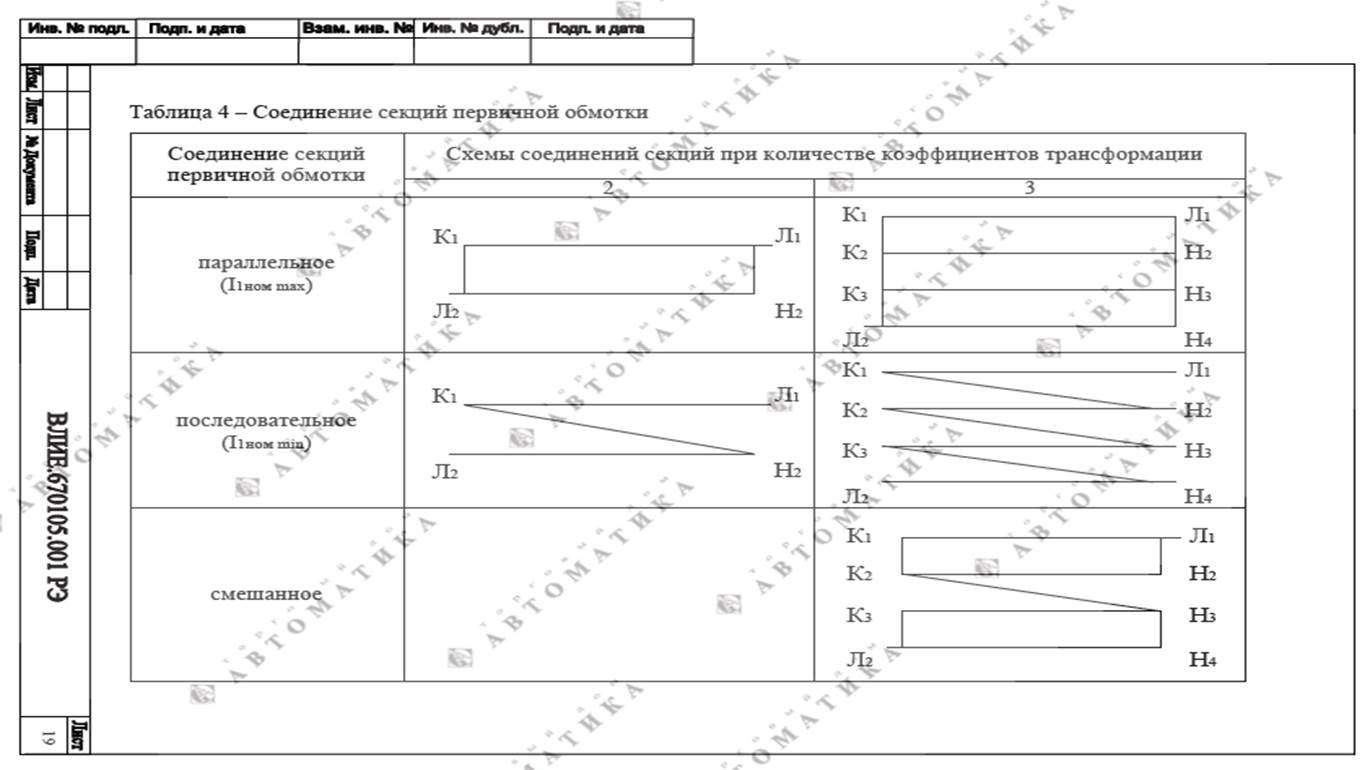

У вас должна быть такая же схема соединений на закрашенном шильдике. Из нее и наличия по факту переключателя 5 можно сделать вывод о технической возможности переключения первичных обмоток конкретного т-ра. Вот еще из РЭ: и само РЭ: TFZM-110.pdf

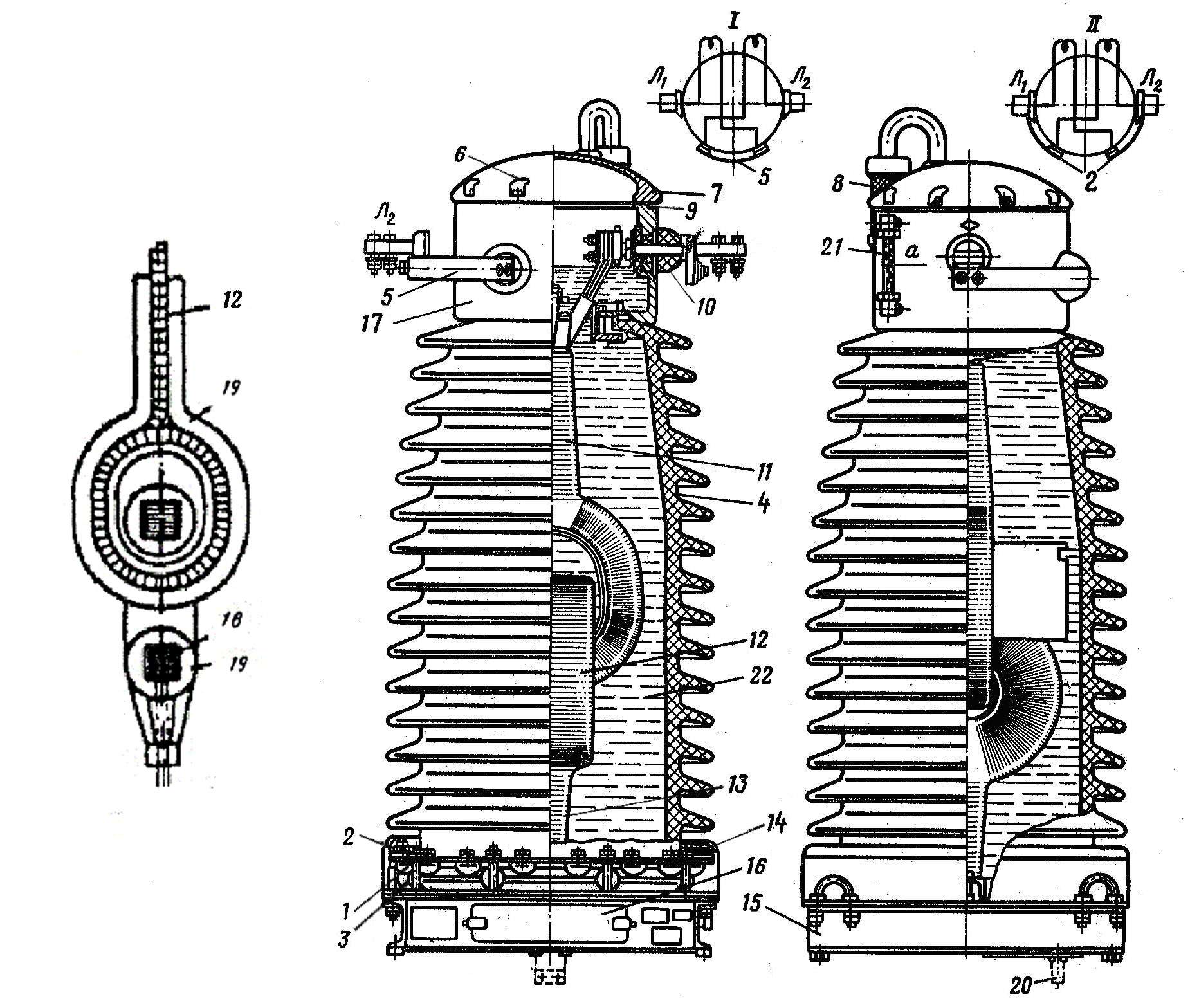

Из просторов Инета... Наружный переключатель 5, описание на ресурсе: http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/maslyanye-izmeritelnye-transformatory-toka-110kv/transformator-tfzm-110-b-i-tfzm-123-ii-i.html Картинка:

Вот что Расходомер ИСО животворящий делает!!! ©

Правила - не более чем рекомендация

по стакану...

В нормативном - ни в каком... Другое дело, что весь возможный диапазон расходов измеряемой среды должен охватываться диапазоном измерений расходомера (в т.ч. переменного перепада давления) с нормированной погрешностью... Эта информация хороша для изучения принципа измерения расхода среды методом переменного перепада, однако относиться к стародавним временам Правил 27-54, когда о современных высокоточных датчиках перепада и слыхом не слыхивали...

А зачем проводить аттестацию-то? Что-ли МТП-2М стала испытательным оборудованием?

"Вот что ГОСТ животворящий делает..." ©

Да, только не поверитель, а ЮЛ, аккредитованное на право поверки СИ Нет

Из обязательных к применению - никакой!

Мультипаспорт...

Указанные требования не распространяются на "индивидуальные тепловые пункты", о которых ведет речь ТС. Да хоть все, если эти СИ не отвечают за безопасную эксплуатацию ИТП. Составьте перечень, подпишите гл. специалистом ЖКХ, нанесите букву "И" на эти СИ - voila! Тем более, что :

"Да вы, батенька, масон эстет" ©

Вы изучите вопрос в принципе. Например, вот здесь собраны разные источники: http://www.ngpedia.ru/id265430p1.html А потом уже будете задавать конкретные вопросы... ИМХО: измерения не в сфере ГРОЕИ... Зачем вообще-то их калибровать-то? Цель-то какая-то есть, или начальство заставляет?

ГОСТ Р 8.899-2015 - для добровольного применения. Общайтесь с контрагентом!!! Все-таки: расход какой среды измеряет ваш ИК (на СУ)?

1. а) Нормативные документы, предписывающие утверждение типа СУ (в понимании измерительного комплекса (ИК) расхода среды, построенного на принципе измерения переменного перепада давления на сужающем устройстве (диафрагма, СУ) – отсутствуют. б) Поверку ИК (на СУ) провести нельзя, поскольку это не СИ. Поверку в сфере ГРОЕИ проходят СИ, входящие в комплект ИК (на СУ) 2. Метрологические требования к геометрическим параметрам диафрагмы (СУ) предъявляются вне зависимости от сферы применения в соответствии с разделом 5 ГОСТ 8.586.2-2005 3. а) см. отв.1 б) проверить (доказать) корректность работы датчика перепада давления ИК (на СУ) легко, осуществив расчеты в соответствии с ГОСТ 8.586 программным продуктом «Расходомер ИСО» (есть в ЦСМ). Для этого потребуются некоторые исходные данные – лучше обратиться к специалисту 4. а) расход какой среды измеряет ваш ИК (на СУ)? б) вне сферы ГРОЕИ применение аттестованных МВИ - необязательно

Тьфу-тьфу... и вы не хворайте!

В чем проблема? Например: Если вы не подставляетесь - я, соответственно, молчу и т.д. Как?

И, что?...
