Контроль температуры внутри горизонтально вращающегося сосуда под давлением

[Киваи9491 0]

Горизонтально расположенный сосуд приводится во вращение роликами, на которые он и опирается. Рабочая температура 250...300 °C, рабочее давление 3.5 Мпа.

Допускаемое радиальное биение сосуда 5 мм, частота вращения 3 об/мин. Как конструктивно оформить установку термопары? При отсутствии радиального биения или при максимальном его значении 0.1мм, можно справиться с этой задачей, в случае 5 мм биения предполагается значительное усложнение конструкции узла установки термопары.

[scbist 1854]

Не понял постановки задачи.

Установить термопару внутри сосуда легко. Сложно вывести контакты и снимать напряжение с них.

Для биения 0,1 мм Вы как решили эту проблему?



Попутно еще несколько вопросов.

Материал сосуда.

Способ нагрева.

Способ заправки содержимого.

Агрессивность содержимого.



P.S. Может я не совсем правильно понял задачу. Термопара находится снаружи сосуда и предполагается, что температура стенки почти равна температуре содержимого? Тогда может есть смысл бесконтактное измерение температуры. Пирометр, инфракрасный термометр.

[scbist 1854]

Кстати, еще один вариант бесконтактного снятия информации.

Термопара внутри сосуда, а на стенке снаружи электронный блок - передатчик. Рядом с сосудом на стойке или стенке блок - приемник. При прохождении передатчика мимо приемника он передает информацию о температуре.

Сейчас устройств считывания информации с подвижных объектов много. Начиная с пластиковых карт типа пропусков на вход или оплаты проезда в транспорте, до классических передатчиков. Главное закрепить их через термоизоляцию, чтобы сами передатчики не грелись до 300 градусов.

[libra 558]

2 часа назад, Киваи9491 сказал:

Горизонтально расположенный сосуд приводится во вращение роликами, на которые он и опирается. Рабочая температура 250...300 °C, рабочее давление 3.5 Мпа.

Допускаемое радиальное биение сосуда 5 мм, частота вращения 3 об/мин. Как конструктивно оформить установку термопары? При отсутствии радиального биения или при максимальном его значении 0.1мм, можно справиться с этой задачей, в случае 5 мм биения предполагается значительное усложнение конструкции узла установки термопары.

Установить термопару с беспроводным интерфейсом.

[Дмитрий Борисович 1016]

17 часов назад, libra сказал:

Установить термопару с беспроводным интерфейсом.

300 градусов!!!

[libra 558]

1 час назад, Дмитрий Борисович сказал:

300 градусов!!!

Ну вы просто не в теме. Буйковые уровнемеры ставят на паровых котлах и ничего.

[scbist 1854]

20 минут назад, libra сказал:

Ну вы просто не в теме.

Если учесть, что температура плавления обычного припоя порядка 250 градусов, то у Дмитрия Борисовича есть повод для сомнений. Про диапазон рабочих температур полупроводниковых элементов я уж не говорю.

Опять-таки. Про материал сосуда мы ничего не знаем. Если это сталь, то она экранирует сигнал. Т.е. нужен выход наружу.

Но на мои вопросы автор не спешит отвечать

[libra 558]

8 часов назад, scbist сказал:

Если учесть, что температура плавления обычного припоя порядка 250 градусов, то у Дмитрия Борисовича есть повод для сомнений. Про диапазон рабочих температур полупроводниковых элементов я уж не говорю.



Ну да тепловые экраны и выносные радиаторы он не пробовал.

[Дмитрий Борисович 1016]

35 минут назад, libra сказал:

Ну да тепловые экраны и выносные радиаторы он не пробовал.

Не..ну что Вы...  даже знаю про радиотехнические  изделия устанавливаемые на корпусе реактивных двигателей истребителей... ну места просто нет другого...

Вопрос цены?  Для производства.. тем более применение радиоканала (GPRS, BLUETOOTH, WI-FI) .Или будете изобретать своё? Из выше перечисленного  - Китай ... до 85 град.С.,  считайте какие будете делать тепловые экраны и радиаторы ... чтобы их запихнуть в сосуд...

[scbist 1854]

1 час назад, Дмитрий Борисович сказал:

считайте какие будете делать тепловые экраны и радиаторы ... чтобы их запихнуть в сосуд

Сомневаюсь я, что весь комплекс в сосуде, иначе не было бы

В 17.12.2021 в 15:17, Киваи9491 сказал:

При отсутствии радиального биения или при максимальном его значении 0.1мм, можно справиться с этой задачей, в случае 5 мм

Т.е. есть контакт то-ли термопары с баком, то-ли выводов термопары с токосъемником.

Но это все мои домыслы. Автор молчит как партизан.

[libra 558]

13 часов назад, Дмитрий Борисович сказал:

Не..ну что Вы...  даже знаю про радиотехнические  изделия устанавливаемые на корпусе реактивных двигателей истребителей... ну места просто нет другого...

Вопрос цены?  Для производства.. тем более применение радиоканала (GPRS, BLUETOOTH, WI-FI) .Или будете изобретать своё? Из выше перечисленного  - Китай ... до 85 град.С.,  считайте какие будете делать тепловые экраны и радиаторы ... чтобы их запихнуть в сосуд...

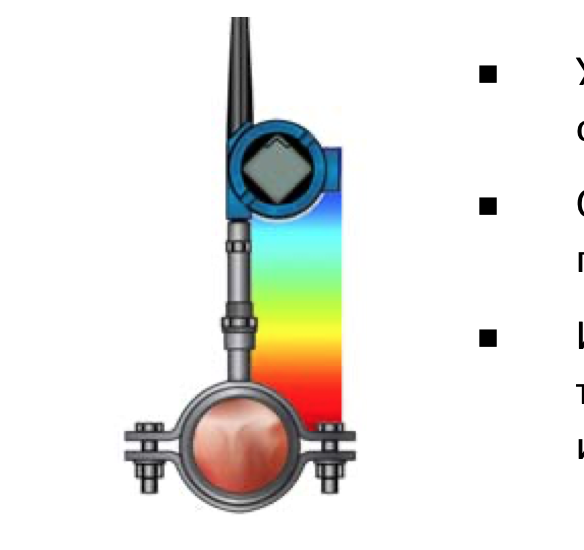

Дмитрий Борисович не надо усугублять глубину падения. С радиоканалом все сделано до вас. Реактора давно покрыты теплоизоляцией , для исключения теплопотерь. Осталась доработка напильником.  И в сосуд ничего пихать не надо- это термопара. Достаточно защитной гильзы.

https://www.emerson.com/documents/automation/лист-технических-данных-беспроводной-измерительный-преобразователь-температуры-rosemount-648-wireless-ru-ru-89648.pdf

Листаем до конца. Рабочая температура преобразователя до +85С.

Изменено 19 Декабря 2021 пользователем libra

[boss 418]

В 17.12.2021 в 15:17, Киваи9491 сказал:

Горизонтально расположенный сосуд приводится во вращение роликами, на которые он и опирается. Рабочая температура 250...300 °C, рабочее давление 3.5 Мпа.

Допускаемое радиальное биение сосуда 5 мм, частота вращения 3 об/мин. Как конструктивно оформить установку термопары? При отсутствии радиального биения или при максимальном его значении 0.1мм, можно справиться с этой задачей, в случае 5 мм биения предполагается значительное усложнение конструкции узла установки термопары.

ИМХО, все уже придумано до нас, например: "Измерение температуры сырья во вращающейся трубной печи"  http://azbukakip.ru/publ/gotovye_reshenija/reshenie_problemy_izmerenija_temperatury_syrja_vo_vrashhajushhejsja_trubnoj_pechi/2-1-0-3

Изменено 19 Декабря 2021 пользователем boss

[Дмитрий Борисович 1016]

1 час назад, libra сказал:

Дмитрий Борисович не надо усугублять глубину падения.

 Козьма Прутков  «Никто не обнимет необъятного»

[владимир 332 1336]

Истину глаголите...
