basoy 0 Опубликовано 16 Апреля 2018 Жалоба Поделиться Опубликовано 16 Апреля 2018 Доброе время суток! Уважаемые форумчане, подскажите оборудование или может у кого-нибудь на производстве организовано автоматический контроль геометрических размеров деталей. Получается есть бункерная загрузка, далее идет обработка изделий и на выходе необходим контроль изделий в течении 1 минуты. Подскажите, что за системы смогут произвести данную работу. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 255 Опубликовано 16 Апреля 2018 Жалоба Поделиться Опубликовано 16 Апреля 2018 Слышала про бесконтактный лазерный микрометр. Если контактный, то датчики, типа измерительных головок, только на "выходе" не "циферблат", а кабелем подключается в систему. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты Дмитрий Борисович 1 014 Опубликовано 16 Апреля 2018 Специалисты Жалоба Поделиться Опубликовано 16 Апреля 2018 Лазерное 3D сканирование... Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 255 Опубликовано 16 Апреля 2018 Жалоба Поделиться Опубликовано 16 Апреля 2018 35 минут назад, Дмитрий Борисович сказал: Лазерное 3D сканирование... Мне кажется что 3D грубоваты для небольших деталей. 3D удобно для более крупных объектов, сложной формы. А раз загрузка бункерная, то это тела вращения. Им и "1D" и "2D" хватит ) Цитата Ссылка на комментарий Поделиться на других сайтах Прочее

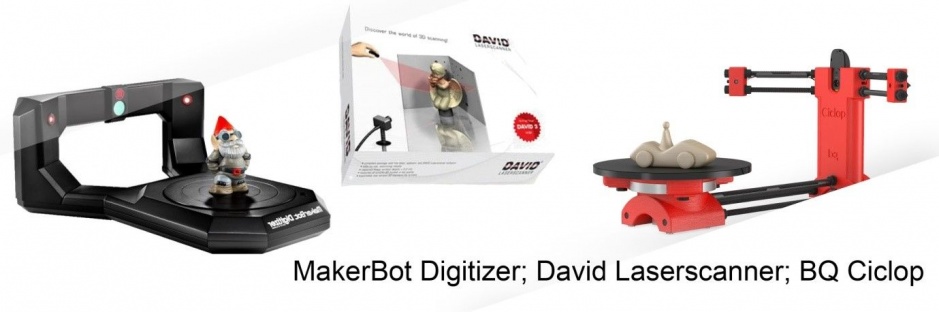

Специалисты Дмитрий Борисович 1 014 Опубликовано 16 Апреля 2018 Специалисты Жалоба Поделиться Опубликовано 16 Апреля 2018 Только что, Ника сказал: Мне кажется что 3D грубоваты для небольших деталей. Это сканирование есть: - в геодезии - в строительстве - объектов - деталей.. По деталям как раз можете посмотреть - http://top3dsримерhop.ru/3d-skanirovanie-detaley.html и http://3dtoday.ru/blogs/top3dshop/3d-scanning-technology/ и .... Гугл с Яндексом в помощь... Цитата RangeVision Smart - 175 000 руб. Область сканирования от 150х112х112 мм, до 500х375х375 мм, Точность: 0,2 мм - 0,1 мм. David SLS-3 - 299 000 руб. Область сканирования от 10 до 600 мм, Точность - 0.05% Volume Technologies VT Mini - 340 000 руб. Область сканирования - от 50 до 500 мм, Точность - 0.1% RangeVision Standard Plus - 585 000 руб. Область сканирования от 66*50*50 мм до 850*530*530 мм, Точность: 0,015 - 0,16 мм RangeVision Advanced - 710 000 руб. Область сканирования 66*50*50 мм до 850*530*530 мм, Точность: 0,03 мм - 0,16 мм. Разрешение камер: 2Мп RangeVision Premium - 1 220 000 руб. Область сканирования от 66*50*50 мм до 850*530*530 мм. Точность: 0,015 мм - 0,16 мм. Разрешение камер: 5мп И как пример xscan45mini.jpg.pagespeed.ic.Rwwva4awYk.webp Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
basoy 0 Опубликовано 16 Апреля 2018 Автор Жалоба Поделиться Опубликовано 16 Апреля 2018 А вот лазерное сканирование, покажет размер деталей? Проблема в том что детали несуразные и необходимо контролировать такие размеры как: 24 допуск -0,52 65 допуск -0,74 и угловые 30 градусов и 41 градус 30 минут допуск -+ 30 минут Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Ника 1 255 Опубликовано 16 Апреля 2018 Жалоба Поделиться Опубликовано 16 Апреля 2018 Т.е. это не тела вращения, а скорее корпусные детали? При такой точности (десятки мм) - вполне. Я подумала что у вас допуски в микронах. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
