Ремонт столика для поверки КМД оптиметра ИКВ-3

26 сообщений в этой теме

Рекомендуемые сообщения

Здравствуйте коллеги! Подскажите, подаётся ли ремонту столик со сферической вставкой оптиметра ИКВ-3? При поверке оставляет риски на интерференционной пластине, ещё заметил что сферическая вставка износилась, что можно сделать? В какую организацию обратиться? У нас есть лекальщик, но он не знает как подойти к этому делу. Спасибо.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах



42 минуты назад, G!gaNt сказал:

Подскажите, подаётся ли ремонту столик со сферической вставкой оптиметра ИКВ-3? При поверке оставляет риски на интерференционной пластине, ещё заметил что сферическая вставка износилась, что можно сделать?

Пополировать вставку.

43 минуты назад, G!gaNt сказал:

У нас есть лекальщик, но он не знает как подойти к этому делу.

Это общая беда сегодня. Только изобрести "машину времени",  больше вариантов не вижу....

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 минут назад, владимир 332 сказал:



Пополировать вставку.

Это общая беда сегодня. Только изобрести "машину времени",  больше вариантов не вижу....

Владимир, предложение было использовать доводочный камень арканзас для проглаживания столика, но увы такого нет. А чем можно полировать? Нождачная бумага зернистостью 1000 для этой цели подойдёт?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, G!gaNt сказал:

предложение было использовать доводочный камень арканзас для проглаживания столика, но увы такого нет. А чем можно полировать? Нождачная бумага зернистостью 1000 для этой цели подойдёт?

Так столик или вставку?

ИМХО, в обоих случаях "мелкая" алмазная паста АСМ 1/0 или 2/1. Столик - на чугунной плите, вставка - на войлочном круге.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, владимир 332 сказал:

Столик - на чугунной плите,

А разве у этого столика выступает только съемная вставка? Мне казалось (помнится), что у него центральное ребро выше всех остальных. При доводке на плите оно сравняется с остальными. Или я путаю со столиком, у которого нет съемной вставки.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне однажды предложили такой вариант:

В медной пластине сделать углубление шариком диаметром 20 мм, в этом углублении и доводить вставку используя пасту для доводки. Повторить несколько раз.

У меня закончилось все на том, что я не нашел такой шарик, нашел 19 мм, но такую разницу замучаешься стачивать...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 минут назад, Ника сказал:

А разве у этого столика выступает только съемная вставка? Мне казалось (помнится), что у него центральное ребро выше всех остальных. При доводке на плите оно сравняется с остальными. Или я путаю со столиком, у которого нет съемной вставки.

По памяти у оптиметров столики разные были: с выступающей сферической вставкой или выступающим средним ребром.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, Ника сказал:

А разве у этого столика выступает только съемная вставка? Мне казалось (помнится), что у него центральное ребро выше всех остальных. При доводке на плите оно сравняется с остальными. Или я путаю со столиком, у которого нет съемной вставки.

В ЗИПах от оптиметра для поверки КМД поставляются 2 столика. Первый с выступаюей сферической вставкой, второй с выступающим средним ребром. Проблема с первым.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 минут назад, chifex сказал:

Мне однажды предложили такой вариант:

В медной пластине сделать углубление шариком диаметром 20 мм, в этом углублении и доводить вставку используя пасту для доводки. Повторить несколько раз.

У меня закончилось все на том, что я не нашел такой шарик, нашел 19 мм, но такую разницу замучаешься стачивать...

Где достать такой шарик?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, G!gaNt сказал:

Где достать такой шарик?

От подшипника по всей видимости...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, G!gaNt сказал:

В ЗИПах от оптиметра для поверки КМД поставляются 2 столика. Первый с выступаюей сферической вставкой, второй с выступающим средним ребром. Проблема с первым.

Тогда

10 минут назад, chifex сказал:

В медной пластине сделать углубление шариком диаметром 20 мм

или просверлить отверстие, сделать паз

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 минут назад, chifex сказал:
19 минут назад, G!gaNt сказал:

Где достать такой шарик?

От подшипника по всей видимости...

Да. И ИМХО не обязательно Ф20 http://www.podshypnik.info/index.php?zid=aob. Да и отдельные (шарики) ранее выпускались, а и сейчас https://meganorm.ru/Data2/1/4293769/4293769025.pd, но по несколько шт боюсь не продадут.

В рычажных весах на прежнем месте работы применялись. Не было проблем.

Изменено пользователем владимир 332

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, владимир 332 сказал:

Да. И ИМХО не обязательно Ф20

Оптимальный вариант измерить имеющуюся вставку и найти шарик максимально близкий по размеру... Вот сейчас пишу и думаю, а может мне сказали не диаметр, а радиус?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, chifex сказал:

Оптимальный вариант измерить имеющуюся вставку и найти шарик максимально близкий по размеру... Вот сейчас пишу и думаю, а может мне сказали не диаметр, а радиус?

А смысл? Как раз с припуском, чтоб свобода была при доводке. По практике лучше паз :unknw:

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минут назад, владимир 332 сказал:

А смысл? Как раз с припуском, чтоб свобода была при доводке. По практике лучше паз :unknw:

Как сферу доводить в плоском пазу?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
45 минут назад, G!gaNt сказал:

В ЗИПах от оптиметра для поверки КМД поставляются 2 столика. Первый с выступаюей сферической вставкой, второй с выступающим средним ребром. Проблема с первым.

Я как то считала что ребро выступает в обоих столиках. Вполне возможно что я ошибаюсь, т.к. сама их не измеряла/контролировала. Да и юзаю нечасто.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, Ника сказал:

Как сферу доводить в плоском пазу?

:unknw: Значит не понял чего мы доводим столик или вставку. Если вставку - нет строгих требований к сфере.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 минут назад, владимир 332 сказал:

:unknw: Значит не понял чего мы доводим столик или вставку. Если вставку - нет строгих требований к сфере.

Требований возможно и нет. Но если диаметр (радиус) шарика будет отличаться от диаметра (радиуса) сферы, особенно в минус, то сфера не будет доставать до дна лунки, и не будет доводиться именно макушкой, которую нам и надо довести. Поэтому шарик должен быть или равен сфере, или возможно можно чуть больше.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минут назад, Ника сказал:

Требований нет. Но если диаметр (радиус) шарика будет отличаться от диаметра (радиуса) сферы, особенно в минус, то сфера не будет доставать до дна лунки, и не будет доводиться именно макушкой, которую нам и надо довести. Поэтому шарик должен быть или равен сфере, или возможно можно чуть больше.

Согласен. Но тогда взял бы медный стержень со сферическим углублением с торца с радиусом не меньше радиуса сферы вставки. Положил в углубление микропорошок. Зажал в патрон сверлильного станка этот стержень и на маленьких оборотах - с качанием столика - довел вставку.

Тогда про пластину не понял с углублением - как ей доводить?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, владимир 332 сказал:

Тогда про пластину не понял с углублением - как ей доводить?

Вынуть сферическую вставку, зажать в оправку-стержень и покачивая доводить вручную. Пластину при этом расположить лежа на столе.

У нас тоже есть проблемы с износом наконечников, последний раз решили заменой на новый из ЗИПа, до этого доводил лекальщик.

Есть идея использовать шарики от сломанных щупов КИМ...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 30.12.2018 в 18:49, G!gaNt сказал:

Владимир, предложение было использовать доводочный камень арканзас для проглаживания столика, но увы такого нет.

Может CERASTON подойдет https://metrologu.ru/applications/core/interface/file/attachment.php?id=22301 или http://lab2u.ru/abrazivnyi-kamen-ceraston-ustranenie-nerovnostei-1-protrite-pyl-i-maslianye-plenki-s-kontcevykh-mer-i-ceraston-ili-arkanzas-kamen-s-pomoshchiu-rastvo-katalog-mitutoyo-2015-izmeritelnyi-instrument-str-375-0375-lab2u.html

https://tehno-ts.tiu.ru/p171398755-abrazivnyj-kamen-ceraston.html

Подробнее в этой Теме

Еще раньше

Если по габаритам не подходит может подобный большего размера - посмотрите  Каталог MITUTOYO http://lab2u.ru/kompaniia-mitutoyo-iaponiia-mirovoi-proizvoditel-professionalnogo-izmeritelnogo-instrumenta-oborudovaniia-priborov-osnovnoi-assortiment-produktcii-dlia-promyshlennosti-elektronnye-mikrometry-mekhanicheskie-shtangentcirkuli-indikatory-mitutoyo-lab2u.html



Изменено пользователем владимир 332

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

сам столик довести не сложно, нужно всего лишь доводочная плита  шаржированная, желательно порошком "тысячником" или "двухтысячником" . Ну и человек, который доведёт, само собой.

А со сферической вставкой ещё проще. там корундовая вставка, наподобие как в наконечниках к измерительным головкам ИГ или индикаторам многооборотным МИГ. Взять такой наконечник, нагреть, вынуть вставку. Аналогично вынуть вставку из резьбовой ... вставки нашего столика. Вставить новую...

Закрепляю я обычно шеллаком

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может кому пригодится Инструкция на интерферометр ПИУ-2, у него аналогичные столики. Родной радиус кстати 14 мм.

1956 Инструкция ПИУ-2.pdf

1957 Аттестат ПИУ-2.pdf

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 02.01.2019 в 12:23, gorby сказал:

сам столик довести не сложно, нужно всего лишь доводочная плита  шаржированная, желательно порошком "тысячником" или "двухтысячником" . Ну и человек, который доведёт, само собой.

А со сферической вставкой ещё проще. там корундовая вставка, наподобие как в наконечниках к измерительным головкам ИГ или индикаторам многооборотным МИГ. Взять такой наконечник, нагреть, вынуть вставку. Аналогично вынуть вставку из резьбовой ... вставки нашего столика. Вставить новую...

Закрепляю я обычно шеллаком




  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

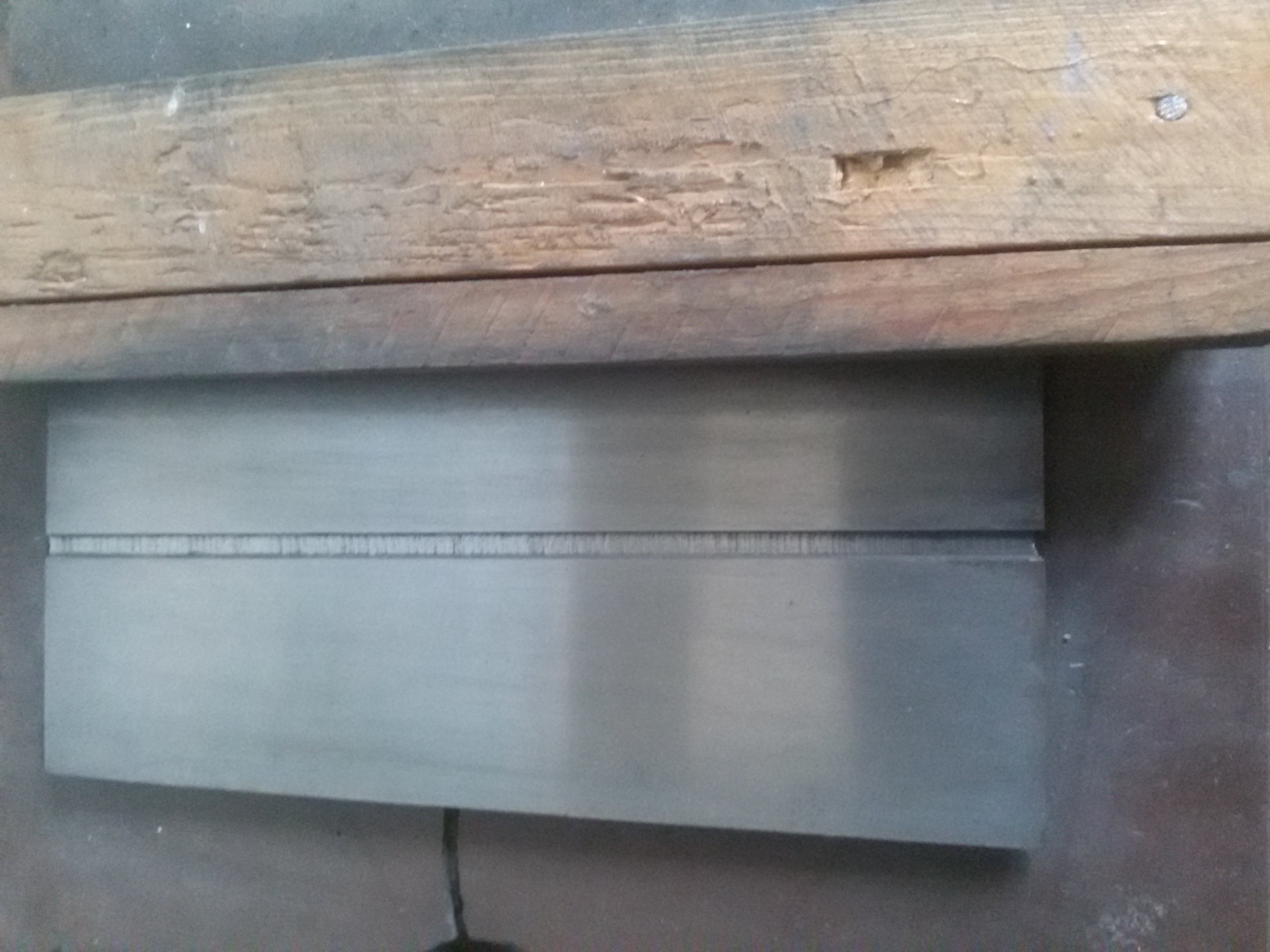

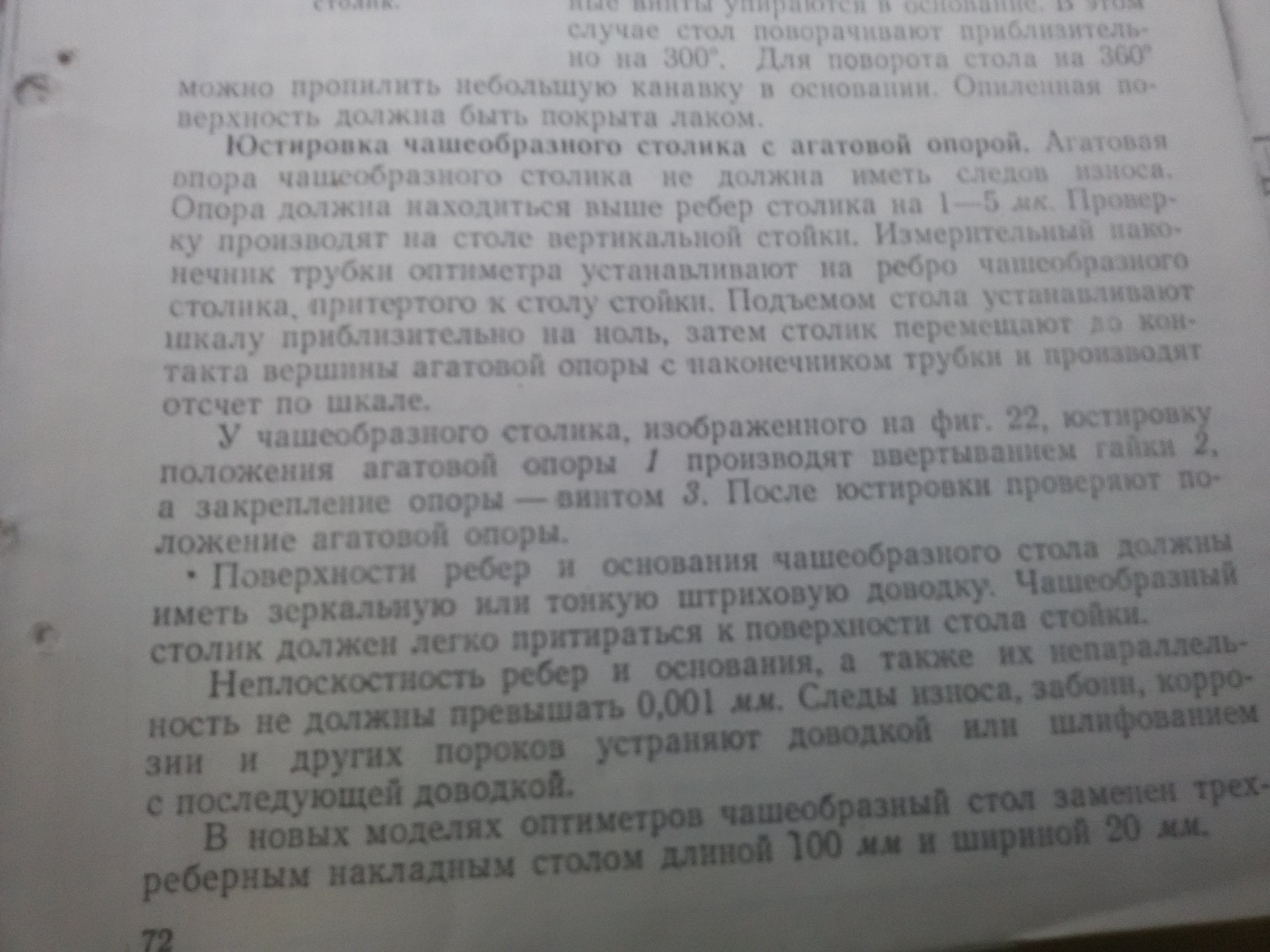

Плита для доводки столика с выступающим ребром. Как писал выше Виталий труда не составляет. Я делал сферу на агатовых наконечниках(вставках) на токарке. Предварительно алмазным надфилем делал сферу а потом на алмазной пасте полировал. В качестве притира можно брать бронзу медь. Засверлился немного и погнал. Да долго муторно хлопотно. Но можно.
