МЭ технологического процесса


3 сообщения в этой теме

Рекомендуемые сообщения

Скорее всего не по теме, но я очень надеюсь на помощь знающих и разбирающихся людей.

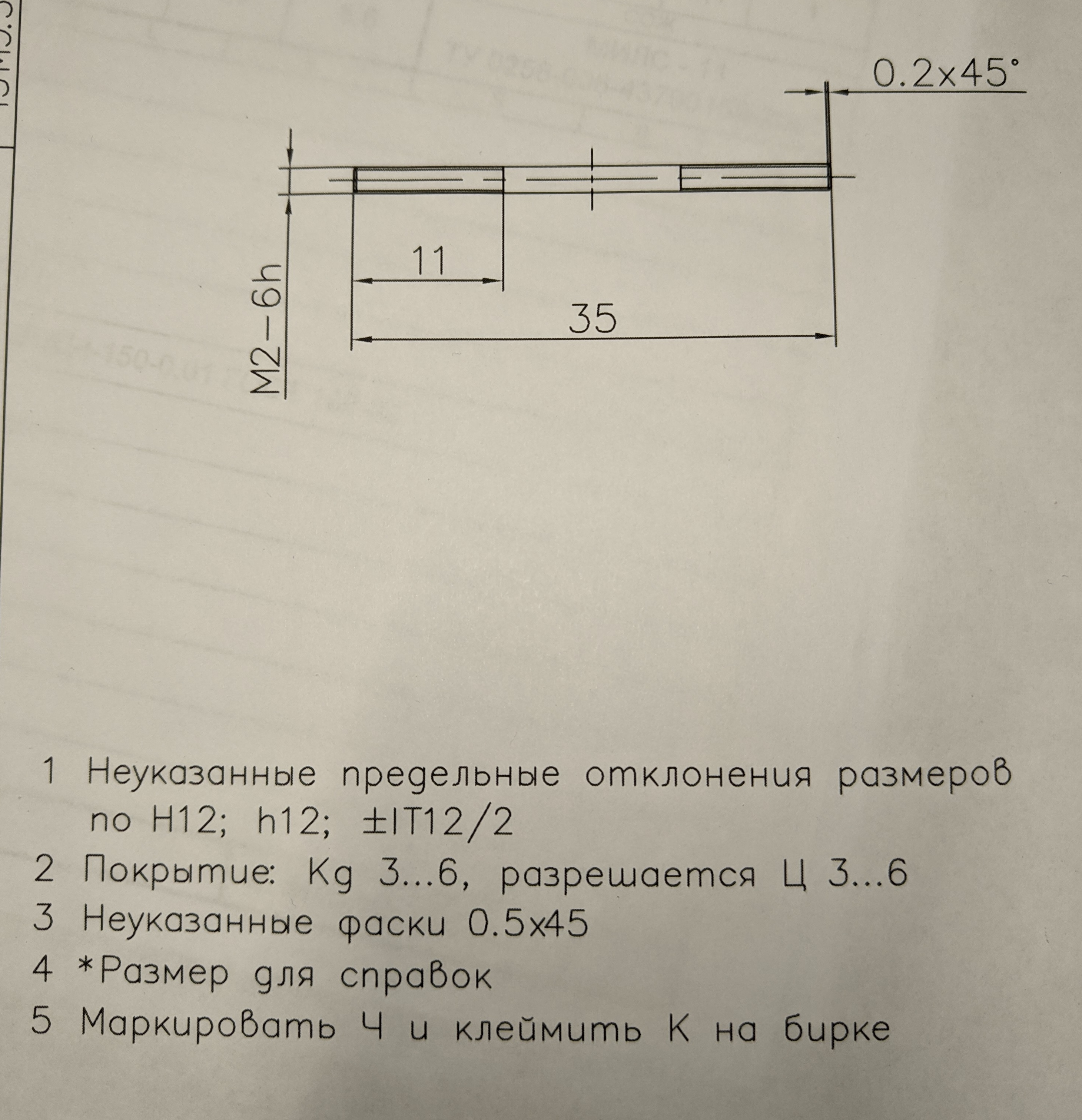

Попался мне техпроцесс с прилагающимся к нему чертежом (фото во вложении). Изделие называется "Ось".

Помогите определить предельные отклонения для размеров 11 мм и 35 мм.

Я вот не пойму: это размеры вала или размеры, не относящиеся к валам и отверстиям?

Как узнать: отклонения по h12 или ±IT12/2?




Ссылка на комментарий
Поделиться на других сайтах

12 минут назад, oparin.i-m сказал:

Скорее всего не по теме, но я очень надеюсь на помощь знающих и разбирающихся людей.

Попался мне техпроцесс с прилагающимся к нему чертежом (фото во вложении). Изделие называется "Ось".

Помогите определить предельные отклонения для размеров 11 мм и 35 мм.

Я вот не пойму: это размеры вала или размеры, не относящиеся к валам и отверстиям?

Как узнать: отклонения по h12 или ±IT12/2?




35 по h12, 0.2 для фаски IT12/2, 11 по-хорошему тоже IT12/2 , но исходя из логики чертежа это Н12, а размер для справок из чертежа сп...ли наверное)))

Ссылка на комментарий
Поделиться на других сайтах

Скорее всего, эти элементы с этими размерами являются несопрягаемыми и не относятся к валам и отверстиям. Допуск ±IT12/2?

Ссылка на комментарий
Поделиться на других сайтах
