Поверка ИЧ с ценой деления 0,01

[Dmitrs 0]

Здравствуйте! Проконсультируйте, пожалуйста, по следующему вопросу:

Согласно МИ 2192-92, для поверки ИЧ необходим прибор ППИ-4 или приспособление с микрометрической головкой с вариацией показаний 1мкм

Есть несколько организаций предлагающие данные приспособления, например:

Описание

Приспособление ППИЧ-Универсал-М предназначено для поверки и калибровки индикаторов часового типа ИЧ (согласно МИ 2192-92), индикаторов рычажно-зубчатых ИРБ (согласно МИ 1928-88) и нутромеров индикаторных НИ (согласно МИ 2194-92). Данное приспособление комплектуется микрометрической головкой МГ-25 со свидетельством о поверке. По запросу Заказчика приспособление может быть укомплектовано цифровой микрометрической головкой.



Но данное приспособление комплектуется микрометрической головкой с ценой деления 0,01 мм.

У прибора ППИ-4 так же цена деления 0,01 мм.



Каким образом тогда снимать показания в 1 мкм, как это указано в примере заполнения протокола МИ 2192-92 ?

[Ника 1 261]

У ППИ-4 есть цена деления?!

[владимир 332 1 202]

1 час назад, Dmitrs сказал:

Но данное приспособление комплектуется микрометрической головкой с ценой деления 0,01 мм.

...



Каким образом тогда снимать показания в 1 мкм, как это указано в примере заполнения протокола МИ 2192-92 ?

Показания по микрометрической головке снимаются  в долях деления

[Dmitrs 0]

1 час назад, Ника сказал:

У ППИ-4 есть цена деления?!

С ППИ-4 опыта работы нет, выводы сделаны согласно документации. Или я что то не так понял?

[Ника 1 261]

43 минуты назад, Dmitrs сказал:

С ППИ-4 опыта работы нет, выводы сделаны согласно документации. Или я что то не так понял?

Ну рисочки с шагом 0,01 там в окуляре тоже есть, по 5 штук "вправо-влево" относительно "осевой". Но есть там и другие рисочки, совсем с другим "шагом", которые можно использовать как "калибр" (контроль), попал или не попал. В понедельник если вспомню, то сфоткаю картинку в окуляре.

А вот как там поверитель проверяет вариацию - я не знаю. Там слишком сложный механизм, в отличие от просто микрометрической головки.

[Dmitrs 0]

22 часа назад, владимир 332 сказал:

Показания по микрометрической головке снимаются  в долях деления

Не совсем понятно как на МГ с ценой деления 0,01 мм снять показания в 1мкм.

Например, необходимо провести поверку ИЧ-25 с ценой деления 0,01.

Устанавливаем ИЧ и МГ в приспособление для поверки. Например, вот в такое:

Выкручиваем винт МГ на 25мм (будем смотреть прямой ход):

Устанавливаем стрелку ИЧ на 0, при этом необходимо чтобы измерительный стержень ИЧ упирался в микрометрический винт.

Начинаем закручивать барабан МГ пока стрелка на ИЧ не сделает полный оборот (пропустим отметки 20,40,60,80).

Смотрим показания на МГ:

Как по данным показаниям определить погрешность с точностью 1 мкм?

Изменено 13 Сентября пользователем Dmitrs

[владимир 332 1 202]

2 часа назад, Dmitrs сказал:

В 12.09.2024 в 09:41, владимир 332 сказал:

Показания по микрометрической головке снимаются  в долях деления

Не совсем понятно как на МГ с ценой деления 0,01 мм снять показания в 1мкм.

Например, необходимо провести поверку ИЧ-25 с ценой деления 0,01.

Извините,обшибся (давно практики не было)  в долях  деления индикатора ИЧ-25

МИ 2192-92  https://files.stroyinf.ru/Data2/1/4293818/4293818463.htm

Деление 0,01 мм на глаз делите на доли (части) - микрометры

0,01 мм = 10 мкм

Например, если у МГ

ИМХО немного больше пол-деления - 6 мкм: 24,996 мм

...

Изменено 13 Сентября пользователем владимир 332

[Alexs_L 21]

1 час назад, владимир 332 сказал:

Деление 0,01 мм на глаз делите на доли (части) - микрометры

И как это увязывается с общим подходом метрологии, что ошибка при снятии показаний равно половине шкалы делений, то есть 20,99 плюс минус 0,005, или 21,00 плюс минус 0,005. А необходимо 0,001.

[владимир 332 1 202]

1 час назад, Alexs_L сказал:

2 часа назад, владимир 332 сказал:

Деление 0,01 мм на глаз делите на доли (части) - микрометры

И как это увязывается с общим подходом метрологии, что ошибка при снятии показаний равно половине шкалы делений, то есть 20,99 плюс минус 0,005, или 21,00 плюс минус 0,005. А необходимо 0,001.

Не такой уж этот подход общий.

Посмотрите статью Данилова А.А. GM_2010_2_Danilov.pdf

ИМХО при измерениях один подход,при поверке несколько другой:

Для примера МК-25 с ц.д. 0,01 мм ГОСТ6507 https://files.stroyinf.ru/Data/108/10856.pdf

ПДП по Таблице 3 для 1 кт +2 мкм, 2 кт + 4мкм.

И по МП МИ 782-85 https://ohranatruda.ru/upload/iblock/1bf/4293769984.pdf  п.4.3.9.1 показания по точкам снимите, не интерполируя - без долей деления 0,01 мм...

P.S. Много рассуждали на эту Тему на Форуме. Не хотелось бы повторяться

Например здесь посмотрите

см. стр. 20-28

Цитата

МИКРОМЕТРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 ММ И ИХ ПОВЕРКА

......

стр.25

Погрешность микрометров определяется в пяти равномерно расположенных точках шкалы сравнением отсчитываемых до десятых долей деления показаний микрометра с размерами концевых мер длины 4-го разряда или КТ 2. При этом рекомендуется использовать КМД следующих номинальных размеров: 5,12; 10,24; 15,36; 21,50; 25,00 (специальный набор КМД 21).



Изменено 13 Сентября пользователем владимир 332

[Ника 1 261]

В 12.09.2024 в 11:01, Ника сказал:

В понедельник если вспомню, то сфоткаю картинку в окуляре.

Вспомнила. Сфоткала.

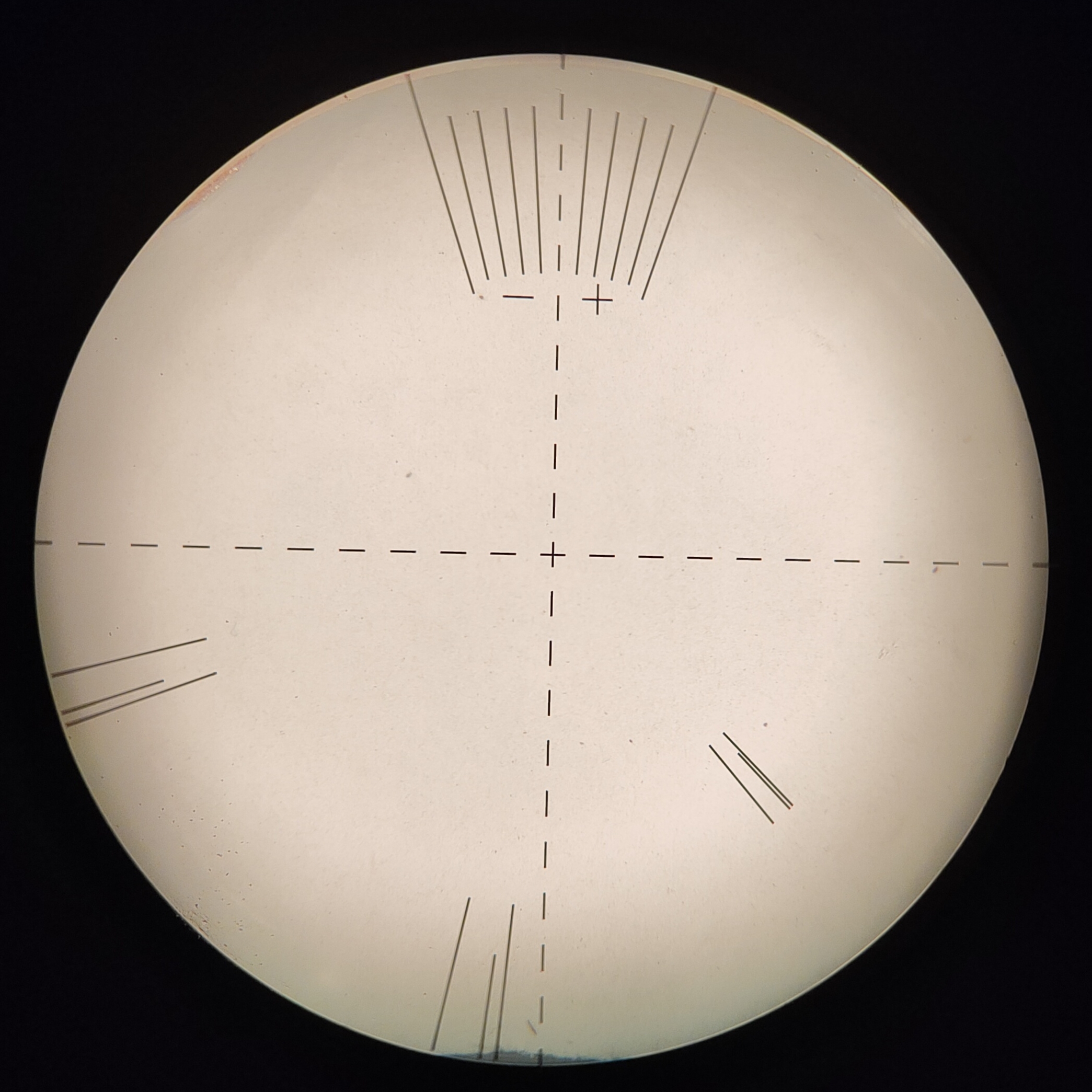

Вот так выглядит вид в окуляре ППИ-4 без индикатора

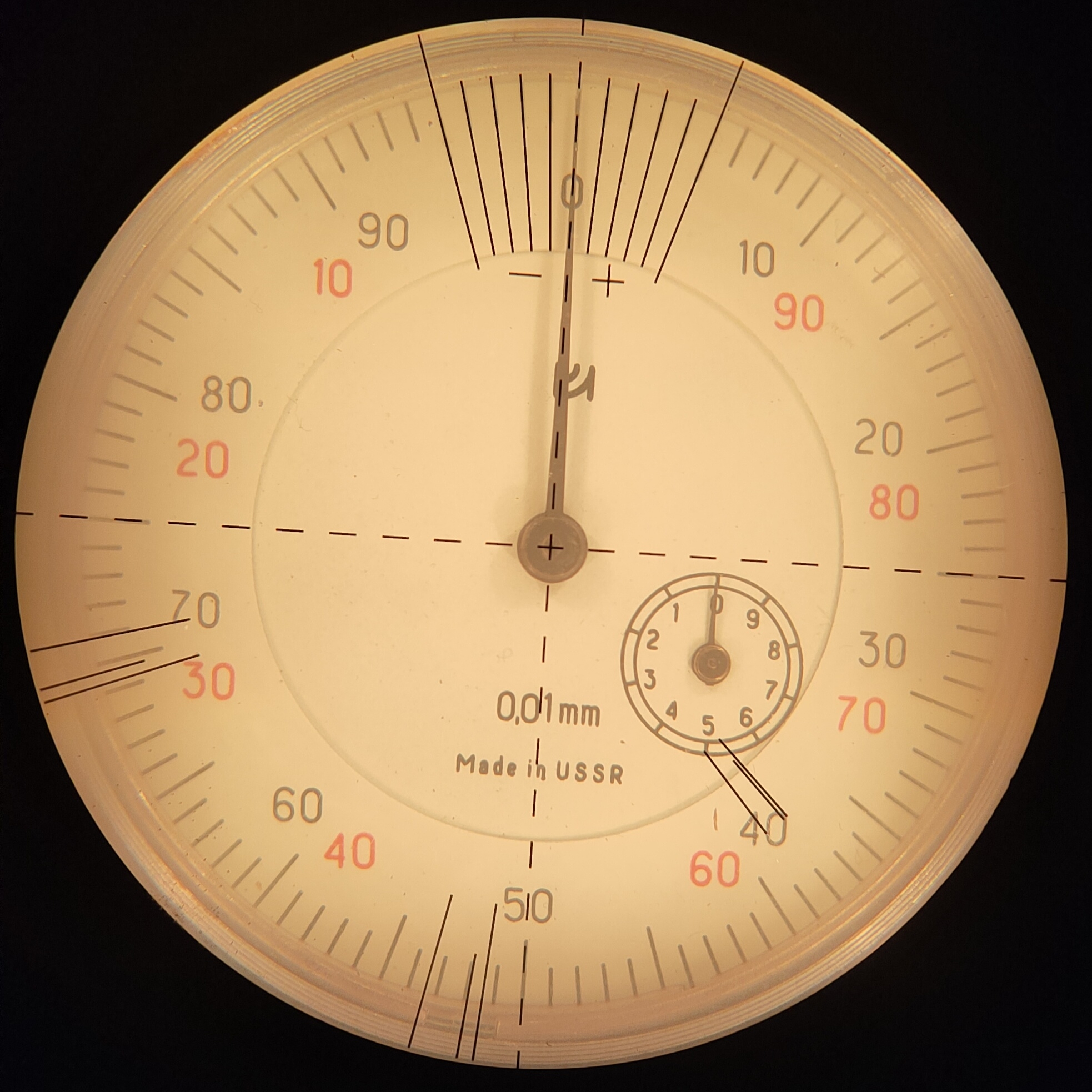

Вот так с индикатором, выставленным в нулевое положение

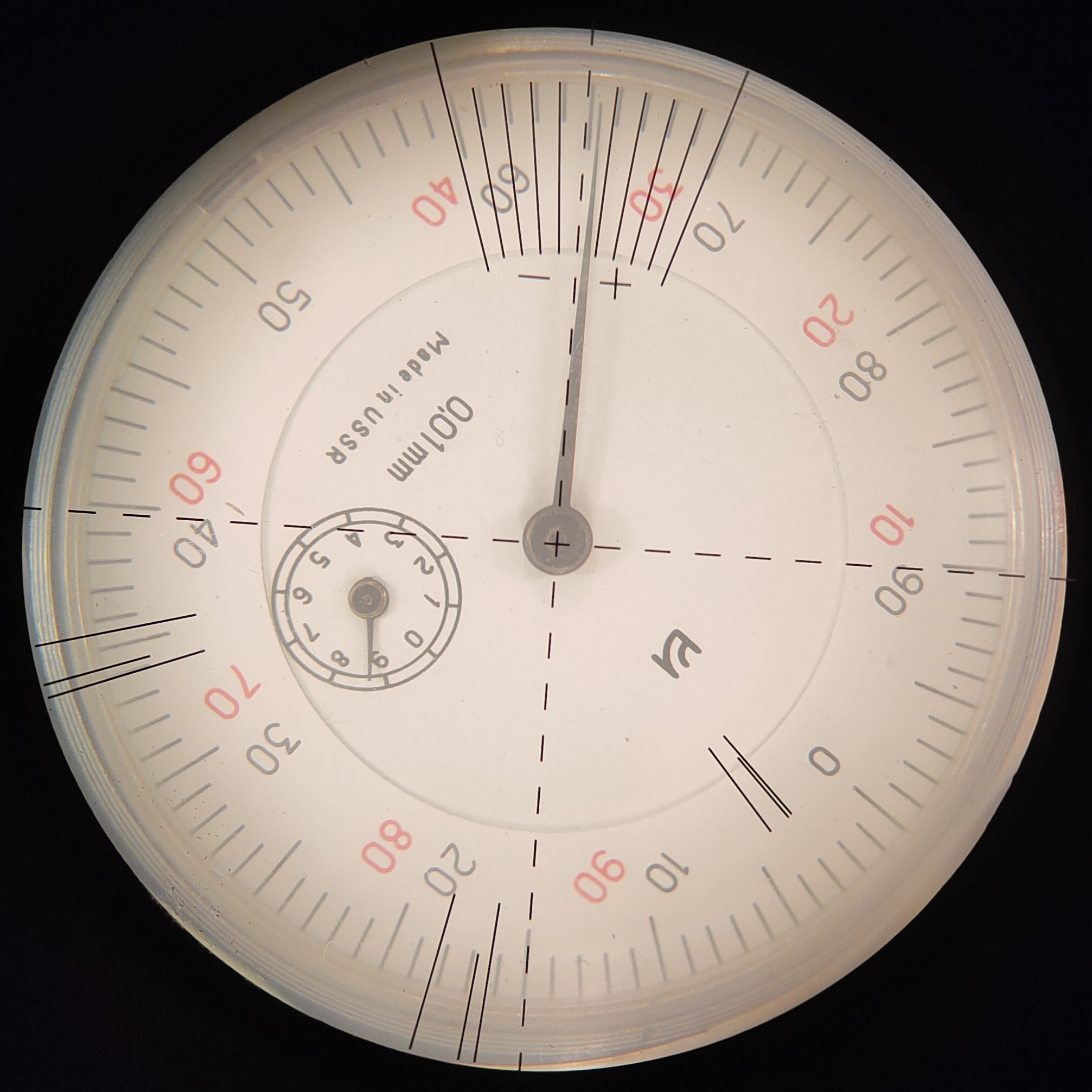

А вот так - при движении штока и вращении циферблата, при этом стрелка почти неподвижна, и отклоняется от осевой только в "размахе" погрешности ИЧ.

Как видите, там в окуляре есть еще рисочки. Если его развернуть, и совместить их со стрелкой в одном из крайних положениях отклонения стрелки, то прогнав ИЧ еще раз, по ним можно сразу же определять в допуске ИЧ или нет.
