Срочно нужен совет по установке диафрагмы


25 сообщений в этой теме

Рекомендуемые сообщения

В тепловом пункте устанавливают диафрагму на прямой и обратный трубопроводы подачи горячей воды на отопление. Внутренний диаметр трубопровода - 65 мм. Способ отбора - фланцевый. Импульсные трубки для отбора давления для датчика перепада давления вварены в верхние точки фланцев. Это допустимо? У нас везде, где измеряется перепад, импульсные вварены в средние точки трубопровода или фланцев

Ссылка на комментарий
Поделиться на других сайтах

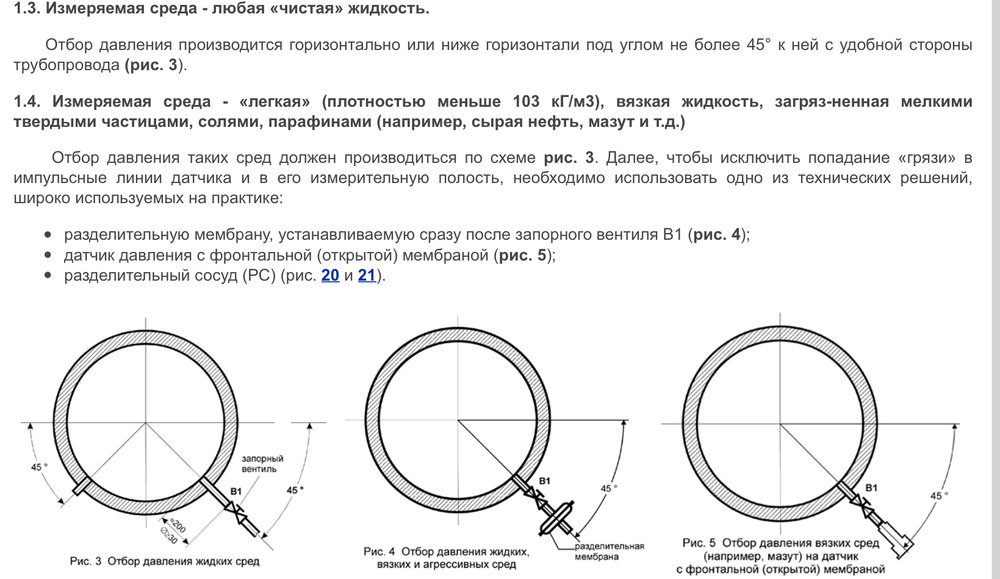

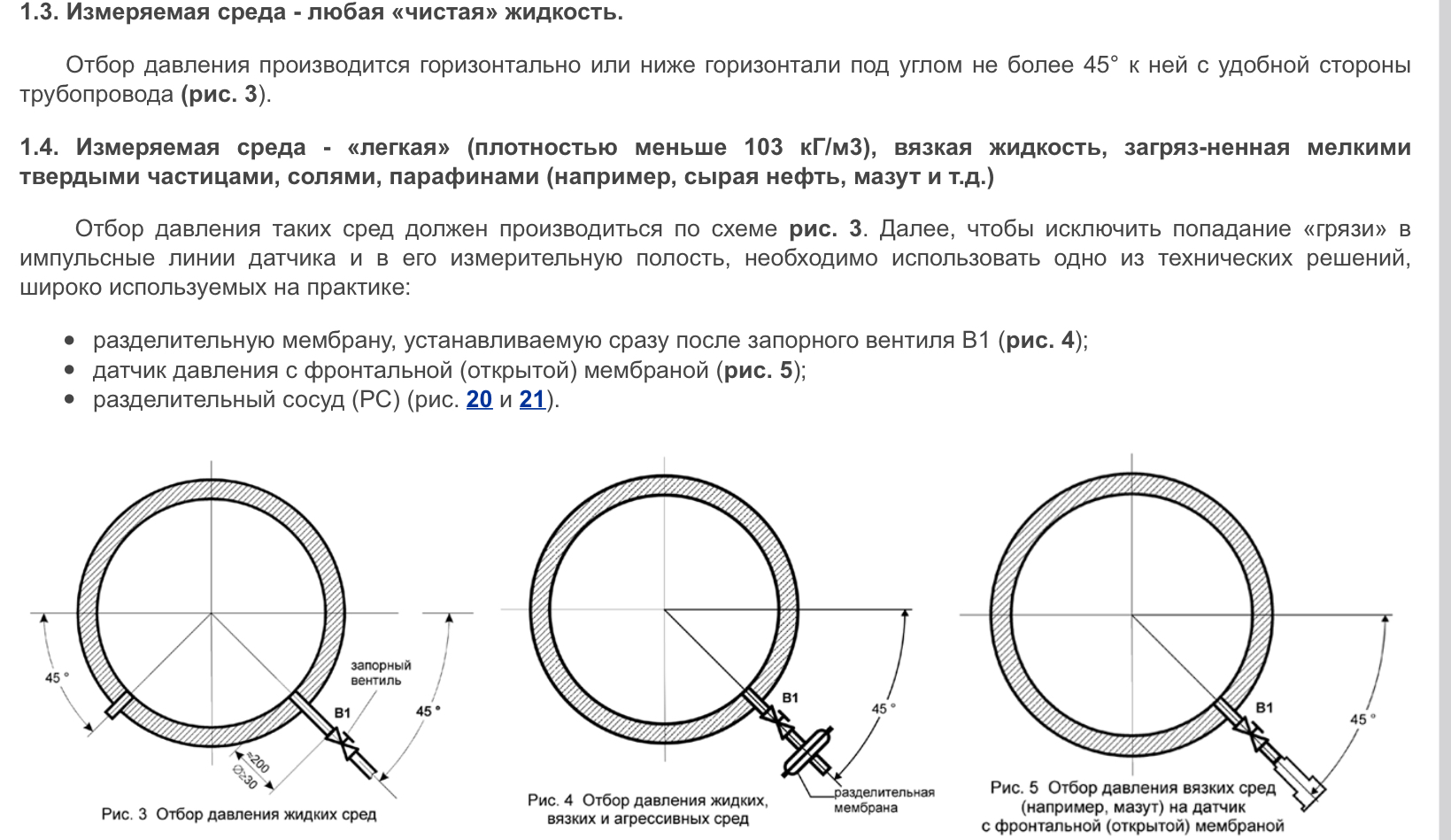

Замечательно, спасибо. Еще бы ссылочку на ГОСТ, откуда это взято. В ГОСТ 8.586.1-5 такого требования не нашел

Ссылка на комментарий
Поделиться на других сайтах

45 минут назад, bvv84 сказал:

Замечательно, спасибо. Еще бы ссылочку на ГОСТ, откуда это взято. В ГОСТ 8.586.1-5 такого требования не нашел

http://www.metronic.ru/stat/st002.html?all

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Вот, чтобы было понятней, о чем я хотел сказать, прикрепляю фото (то, что сейчас есть)


Ссылка на комментарий
Поделиться на других сайтах

  • 4 месяца спустя...

Люди добрые, помогите советом.

Есть узлы учета прямой и обратной сетевой воды - на сужающем устройстве.

Схема теплоснабжения такова, что подпитка на объекте не производиться, только подогрев. После вскрытия для ревизии комплекта СУ пошла веселуха - прямая показывает в 2 !!!! раза больше обратки. Персонал устанавливающий СУ ушел в несознанку и правильность установки СУ не подтверждает. При ревизии СУ больше ничего на узле не делали.

Когда пошла разница - шаманский танец исполнили, импульсные продули, установили другой комплект датчиков, потом поменяли их местами - не помогает. Я с такими коллизиями не встречалась. Расточка СУ отличается незначительно, когда-то был случай, что поставили СУ наоборот - фаской навстречу потока, но таких расхождений не было.

Где собака порылась? Уверенности какая из магистралей показывает неправильно нет, так как схема сложная. Переносной расходомер в поверке.

Ссылка на комментарий
Поделиться на других сайтах

СУ "шайба" ставилась в камеру под прокладку? Возможно смещение прокладки, нужно разбирать камеру и смотреть.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, HeetrY сказал:

СУ "шайба" ставилась в камеру под прокладку? Возможно смещение прокладки, нужно разбирать камеру и смотреть.

а смещение дает увеличение или уменьшение расхода?

Ссылка на комментарий
Поделиться на других сайтах

33 минуты назад, Lena597 сказал:

а смещение дает увеличение или уменьшение расхода?

Математически должно давать увеличение. ΔР=Рдо –Рпосле; Q=√ΔP , но это так упрощённо без учёта "ч. Рейнольдса"

Ссылка на комментарий
Поделиться на других сайтах

22 часа назад, Lena597 сказал:

а смещение дает... ?

Елена, разобрались в чём причина Вашей проблемы?

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, HeetrY сказал:

Елена, разобрались в чём причина Вашей проблемы?

нет, надо вскрывать СУ, а так как идет отопительный сезон это проблематично.

Ссылка на комментарий
Поделиться на других сайтах

6 минут назад, Lena597 сказал:

нет, надо вскрывать СУ, а так как идет отопительный сезон это проблематично.

Сочувствую... У нас коммунальщики загодя (за день-два, а то и за час :'( ) оповещают население, что типа "опрессовка" ну и т.п. и на рабочий день выводят ГВС.  А камеру разобрать (собрать) час-полтора в зависимости от количества шпилек. Или ждите весны или не дай Бог протечек

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, Lena597 сказал:

нет, надо вскрывать СУ, а так как идет отопительный сезон это проблематично.

Может пропустил...у Вас СУ -угловое или фланцевое? Т.е. Прокладка при угловом отборе (камерном) как бы куда не влезла -врядли перекроет d20 настолкьо,чтобы были расхождения. Если отбросить "высокие материи", то изменение d20 даже на проценты (а не 0,02% и прочая) ни на что не повлияет.

Если же Вы говорите,что меняли сами датчики и меняли комплекты местами... А вентильные блоки с СУ на СУ переставляли? Иногда была беда в вентилях, когда глы не перекрывали байпасную линию,и реальный перепад с шайбы был больше,чем тот,который доходил до дифманометра..

Ссылка на комментарий
Поделиться на других сайтах

В ‎19‎.‎10‎.‎2018 в 16:41, HeetrY сказал:

Сочувствую... У нас коммунальщики загодя (за день-два, а то и за час :'( ) оповещают население, что типа "опрессовка" ну и т.п. и на рабочий день выводят ГВС.  А камеру разобрать (собрать) час-полтора в зависимости от количества шпилек. Или ждите весны или не дай Бог протечек

Большое время требуется не на вскрытие самой диафрагмы, а на слив теплоносителя. Сегодня решили вскрывать.

Ссылка на комментарий
Поделиться на других сайтах

В ‎19‎.‎10‎.‎2018 в 18:57, Tim_L сказал:

Может пропустил...у Вас СУ -угловое или фланцевое? Т.е. Прокладка при угловом отборе (камерном) как бы куда не влезла -врядли перекроет d20 настолкьо,чтобы были расхождения. Если отбросить "высокие материи", то изменение d20 даже на проценты (а не 0,02% и прочая) ни на что не повлияет.

Если же Вы говорите,что меняли сами датчики и меняли комплекты местами... А вентильные блоки с СУ на СУ переставляли? Иногда была беда в вентилях, когда глы не перекрывали байпасную линию,и реальный перепад с шайбы был больше,чем тот,который доходил до дифманометра..

Да мне тоже не верится, когда-то в прошлом веке ставили диафрагму наоборот, выяснили этот факт только при очередной ревизии, весь год жили не тужили

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, Lena597 сказал:

 Сегодня решили вскрывать.

Обязательно отпишитесь -что там было?

Ссылка на комментарий
Поделиться на других сайтах

37 минут назад, Tim_L сказал:

Обязательно отпишитесь -что там было?

поддерживаю

Ссылка на комментарий
Поделиться на других сайтах

16 часов назад, Tim_L сказал:

Обязательно отпишитесь -что там было?

Вскрыли: перепутано всё что можно диафрагмы стояли наоборот - кромкой на минус, да еще и подача с обаткой местами наоборот. Закрываются сегодня, об итогах сообщу

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...
В 24.10.2018 в 06:36, Lena597 сказал:

Вскрыли: перепутано всё что можно диафрагмы стояли наоборот - кромкой на минус, да еще и подача с обаткой местами наоборот. Закрываются сегодня, об итогах сообщу

Как месячная эксплуатация? Ничего "необычного" не выявила?

Ссылка на комментарий
Поделиться на других сайтах

43 минуты назад, HeetrY сказал:

Как месячная эксплуатация? Ничего "необычного" не выявила?

Жизнь наладилась, все хорошо!  прямая и обратка показывает примерно одинаково, расход около 800 т/ч

Ссылка на комментарий
Поделиться на других сайтах

1 минуту назад, Lena597 сказал:

Жизнь наладилась, все хорошо!  прямая и обратка показывает примерно одинаково, расход около 800 т/ч

Ну. и хорошо...Главное,- что-бы в домах тепло было,зима-то не спит :laugh:

Ссылка на комментарий
Поделиться на других сайтах

19 часов назад, HeetrY сказал:

Ну. и хорошо...Главное,- что-бы в домах тепло было,зима-то не спит :laugh:

Спасибо за добрые пожелания!

Ссылка на комментарий
Поделиться на других сайтах

Хотелось бы узнать, расчёт СУ (d20) сами делаете? в какой программе? или у вас стандартные-заводские диафрагмы?

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, яговитина сказал:

Хотелось бы узнать, расчёт СУ (d20) сами делаете? в какой программе? или у вас стандартные-заводские диафрагмы?

Расчет делаем по Расходомеру-ИСО, потом ЦСМ проверяет, СУ на контроль размеров тоже в ЦСМ возим, СУ не заводские, ремонтная организация делает
