Косвенное измерение, превышающее диапазон штангенциркуля

[Rinoid 0]

Добрый день! Прошу помощи:

Возникла задача: измерить межосевое расстояние (Lо) между двумя отверстиями. Методика измерения — косвенная, штангенциркулем.

В наличии самый большой штангенциркуль  ШЦ-III-500-0,05, с ПГ ±0,1 мм.

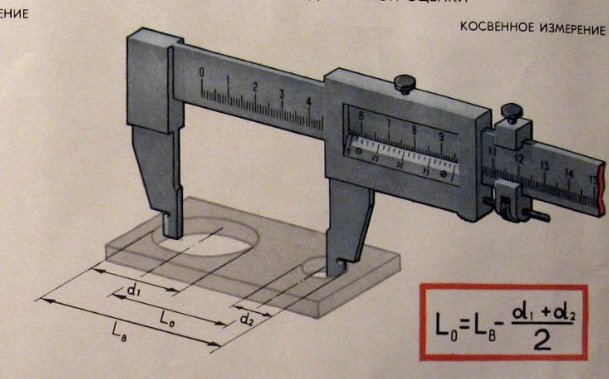

·         Нам нужно измерить расстояние между наружными краями отверстий (Lв) с помощью закругленных губок штангенциркуля. Эго значение составляет приблизительно 510 мм.

·         Шкала на штанге при этом позволяет визуально «дойти» до 560 мм, но паспортный диапазон прибора — до 500 мм.

·         Искомое межосевое расстояние вычисляется по формуле:

·         Lо = Lв – (d1 + d2)/2, где d1 и d2 — диаметры отверстий.

Поверенный диапазон у штангенциркуля до 500 мм, т.е. с точки зрения метрологической прослеживаемости я не могу измерить расстояние 510. Какой можно найти выход, т.к. приобрести штангенциркуль с другим диапазоном сейчас не можем?

Можно ли использовать рулетку II класса точности (из ОТ допуск.отклонение на дециметровом интервале ±0,30 мм) или линейку металлическую? Допуск на изготовление IT14/2, на данную величину получается ±0,775 мм.

Спасибо

[Alexs_L 99]

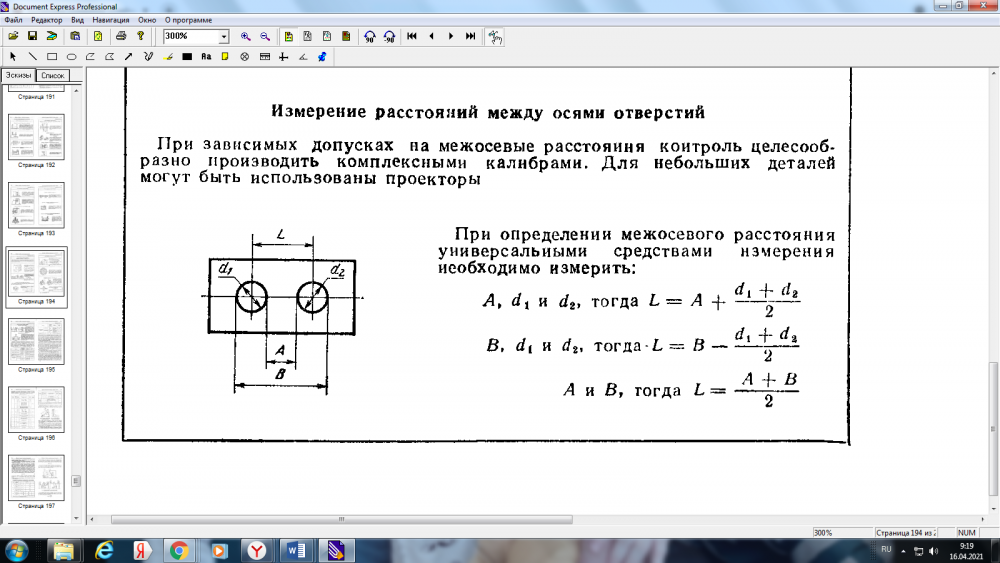

есть другой измерительный прибор, кроме как на рисунке? С губками, что бы измерить диаметры и расстояние между ближними точками диаметров  (L1 = L0 - ((d1+d2)/2)

[scbist 1834]

Если у вас допустимое отклонение на деталь

3 часа назад, Rinoid сказал:

получается ±0,775 мм.

то смело применяйте способ

3 часа назад, Alexs_L сказал:

измерить диаметры и расстояние между ближними точками диаметров

отсутствие радиусов на губках вам погоды не сделает. Только в формуле не минус, а плюс и не Lвнешнее, а Lвнутреннее.

3 часа назад, Rinoid сказал:

Lо = Lв – (d1 + d2)/2,



[scbist 1834]

Возможно у вас есть еще что-то, кроме штангенциркуля. Например, гладкие пробки или ролики на диаметры больше 10 мм. Тогда их можно использовать как вставки.

[владимир 332 1326]

5 часов назад, Rinoid сказал:

Возникла задача: измерить межосевое расстояние (Lо) между двумя отверстиями. Методика измерения — косвенная, штангенциркулем.

В наличии самый большой штангенциркуль  ШЦ-III-500-0,05, с ПГ ±0,1 мм.

·         Нам нужно измерить расстояние между наружными краями отверстий (Lв) с помощью закругленных губок штангенциркуля. Эго значение составляет приблизительно 510 мм.

·         Шкала на штанге при этом позволяет визуально «дойти» до 560 мм, но паспортный диапазон прибора — до 500 мм.

·         Искомое межосевое расстояние вычисляется по формуле:

·         Lо = Lв – (d1 + d2)/2, где d1 и d2 — диаметры отверстий.

Поверенный диапазон у штангенциркуля до 500 мм, т.е. с точки зрения метрологической прослеживаемости я не могу измерить расстояние 510. Какой можно найти выход, т.к. приобрести штангенциркуль с другим диапазоном сейчас не можем?

а если  между внутренними плоскими при помощи 2-х роликов или шариков ?

1 час назад, scbist сказал:

Возможно у вас есть еще что-то, кроме штангенциркуля. Например, гладкие пробки или ролики на диаметры больше 10 мм. Тогда их можно использовать как вставки.

1-ая формула плюс/минус диаметр двух шариков (роликов) в зависимости  от их размера по отношению к диаметрам отверстий

Изменено в понедельник в 16:53 пользователем владимир 332
