Инструментальный микроскоп

[Анна7 0]

Добрый день.

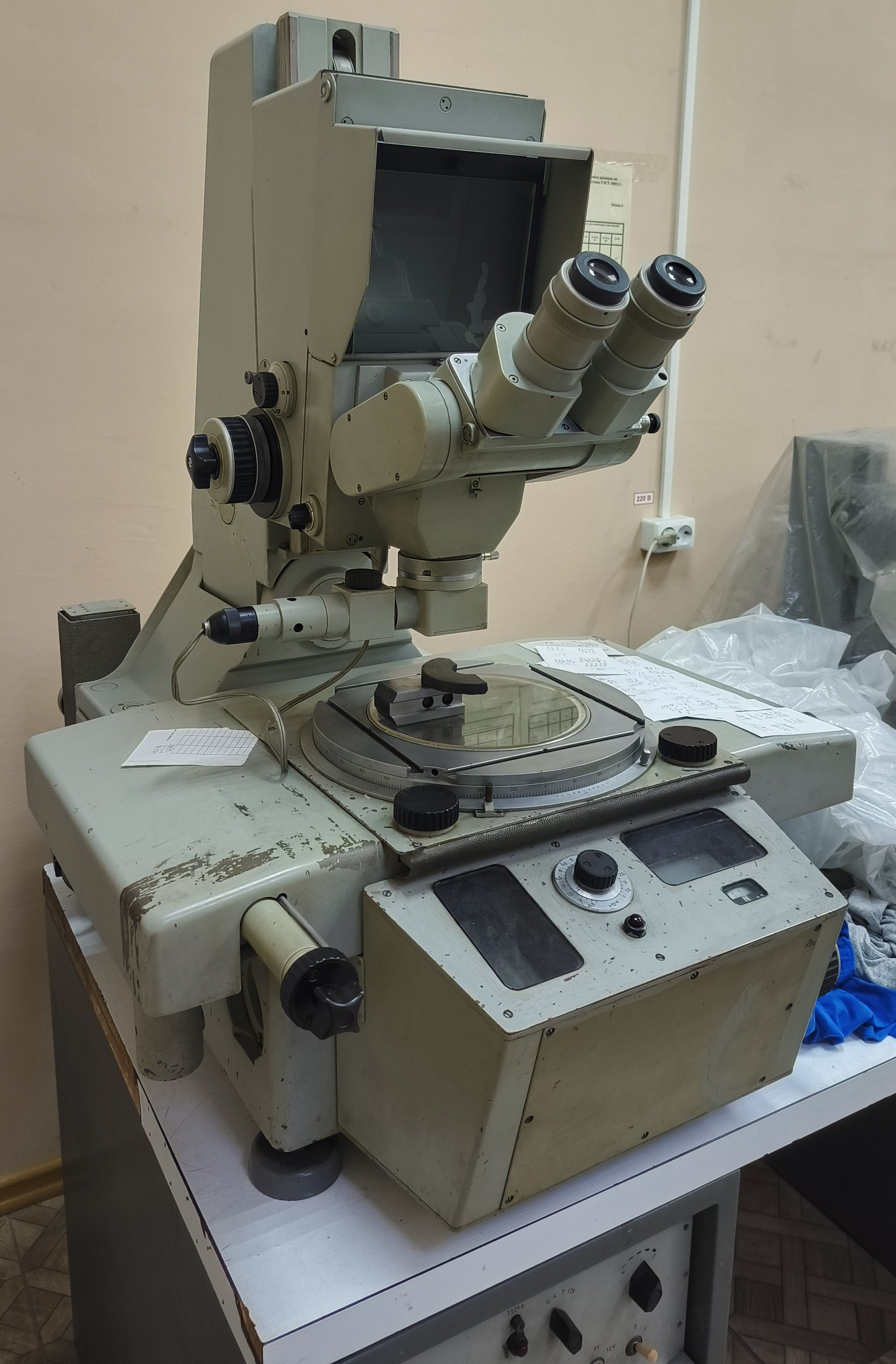

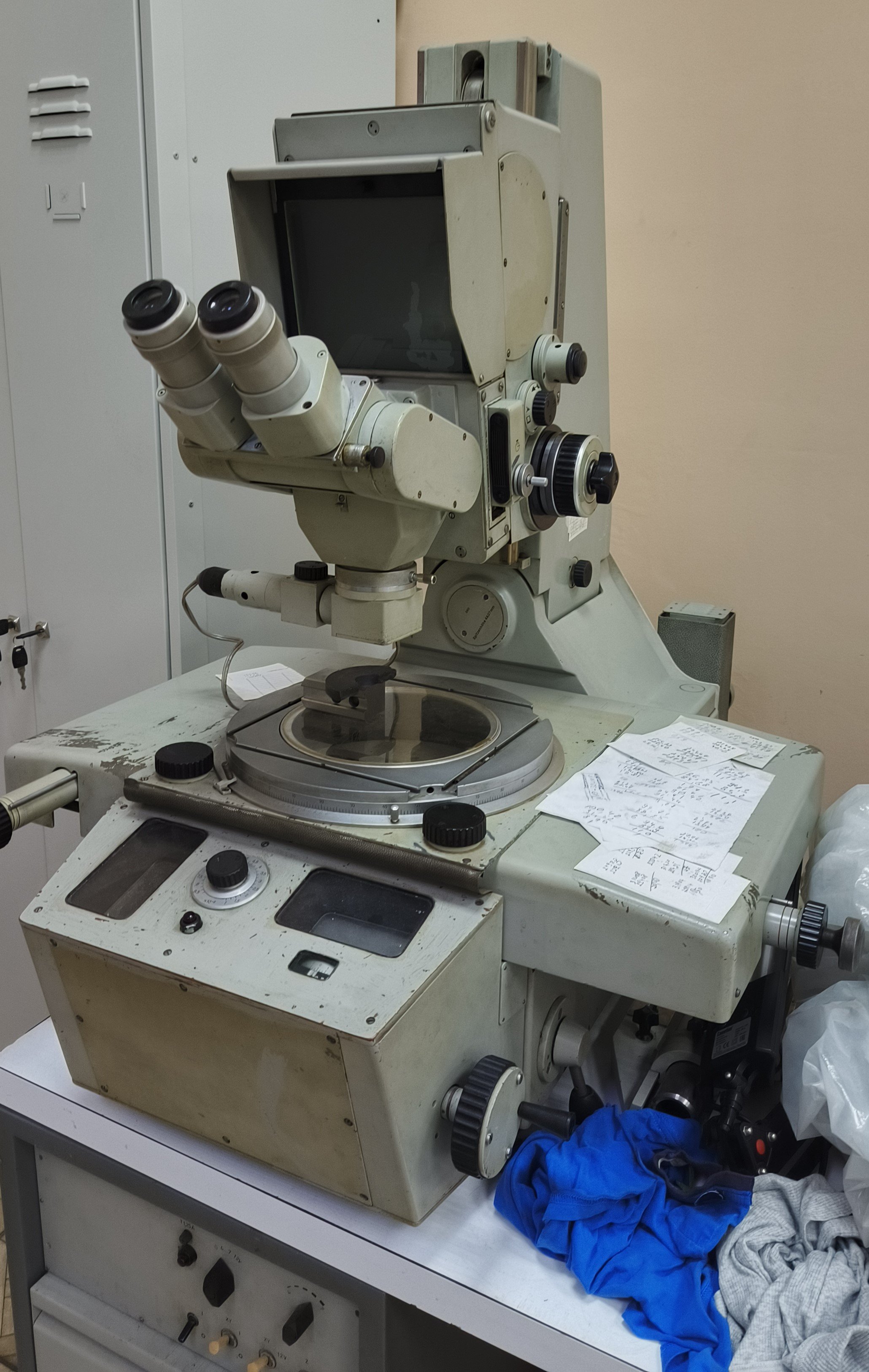

Помогите пожалуйста распознать что это за микроскоп, на нем нет никаких обозначений. Откапали в недрах предприятия, рабочий. Но вот никто не может сказать как же он называется правильно

[LameSANO 6]

Добрый. Похож на Инструментальный микроскоп ИМЦ 100Х50А, ИМЦ 150х50Б ГОСТ 8074-82.

https://chelzavod.ru/pribory-izmeritelnye-opticheskie/instrumentalnyj-mikroskop-imc-150kh50a/

[Тамбовский Волк 119]

12 минут назад, LameSANO сказал:

Добрый. Похож

вообще не похож. Но то, что микроскоп инструментальный это точно

[Ника 1323]

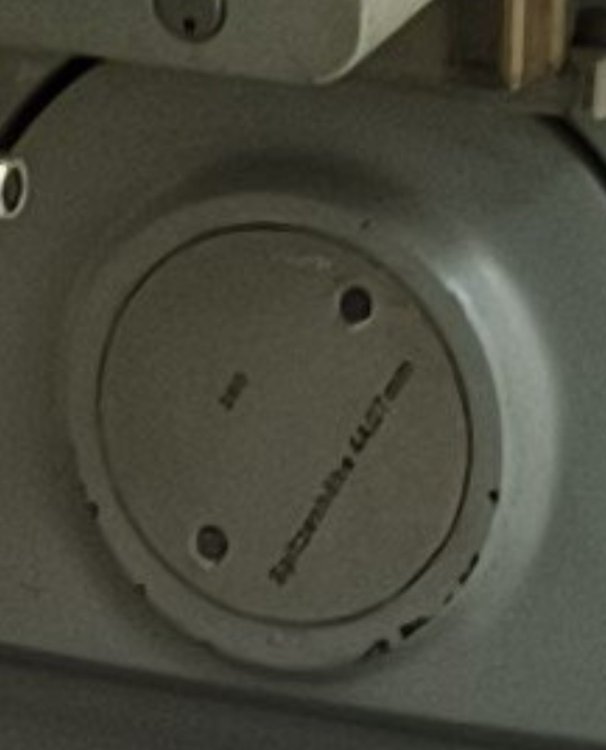

А что здесь написано?

Буквы как будто не русские. Боюсь у вас что-то импортное

[scbist 1862]

4 часа назад, Анна7 сказал:

на нем нет никаких обозначений.

?

2 часа назад, Ника сказал:

А что здесь написано?

А внизу среди тряпок заводская бирка.

[chifex 96]

По исполнению рукояток я бы идентифицировал изготовителя как Carl Zeiss

[chifex 96]

4 минуты назад, chifex сказал:

По исполнению рукояток я бы идентифицировал изготовителя как Carl Zeiss

https://www.ywest.cz/meridla/295-mikroskop-projekcni-dilensky

[владимир 332 1339]

10 часов назад, chifex сказал:

10 часов назад, chifex сказал:

По исполнению рукояток я бы идентифицировал изготовителя как Carl Zeiss

https://www.ywest.cz/meridla/295-mikroskop-projekcni-dilensky

+

 скорее всего так оно и есть: как на фото ТС 1:1

в переводе с чешского

Мастерская по проектированию микроскопа

Запрос цены

Тип: проекционный микроскоп

Принадлежности для станка: да

Производитель: VEB Carl Zeiss Jena

Наличие: В наличии на складе

Примечание:

К микроскопу прилагается оригинальный контрольный столик с выдвижными ящиками, богатыми аксессуарами и технической документацией. Микроскоп предназначен для измерения длины как в прямоугольных, так и в круговых координатах, измерения углов на инструментах, измерения резьбы, а именно среднего диаметра, длины внешнего и внутреннего шага, углов при вершине, положения профиля относительно оси резьбы и форма резьбы, измерение следов различного износа и т.д.

Основные технические параметры:

Основные технические параметры: диапазон измерений по отдельным осям: ось X: 0 - 150 мм, ось Y: 0 - 75 мм, ось Z: 0 - 150 мм, размер шкалы по осям X и Y: 0,005 мм, размер шкалы по оси Z: 0,05 мм, масштаб на поворотном столе: 3‘ , диапазон поворота опоры микроскопа: + / - 15 градусов, деление на поворотном столе: 0-360 ° , техническое состояние микроскопа удовлетворительное - последняя калибровка была проведена 11/2019, размеры устройства: ш x Г x В: 980 X 770 x 950 мм, Вес 318 кг, стол размеры ш x Г x В: 780 X 1560 x 700 мм, вес 110 кг,

 ещё в ГДР изготовлен



Изменено 17 часов назад пользователем владимир 332

[владимир 332 1339]

В 04.09.2026 в 16:44, Ника сказал:

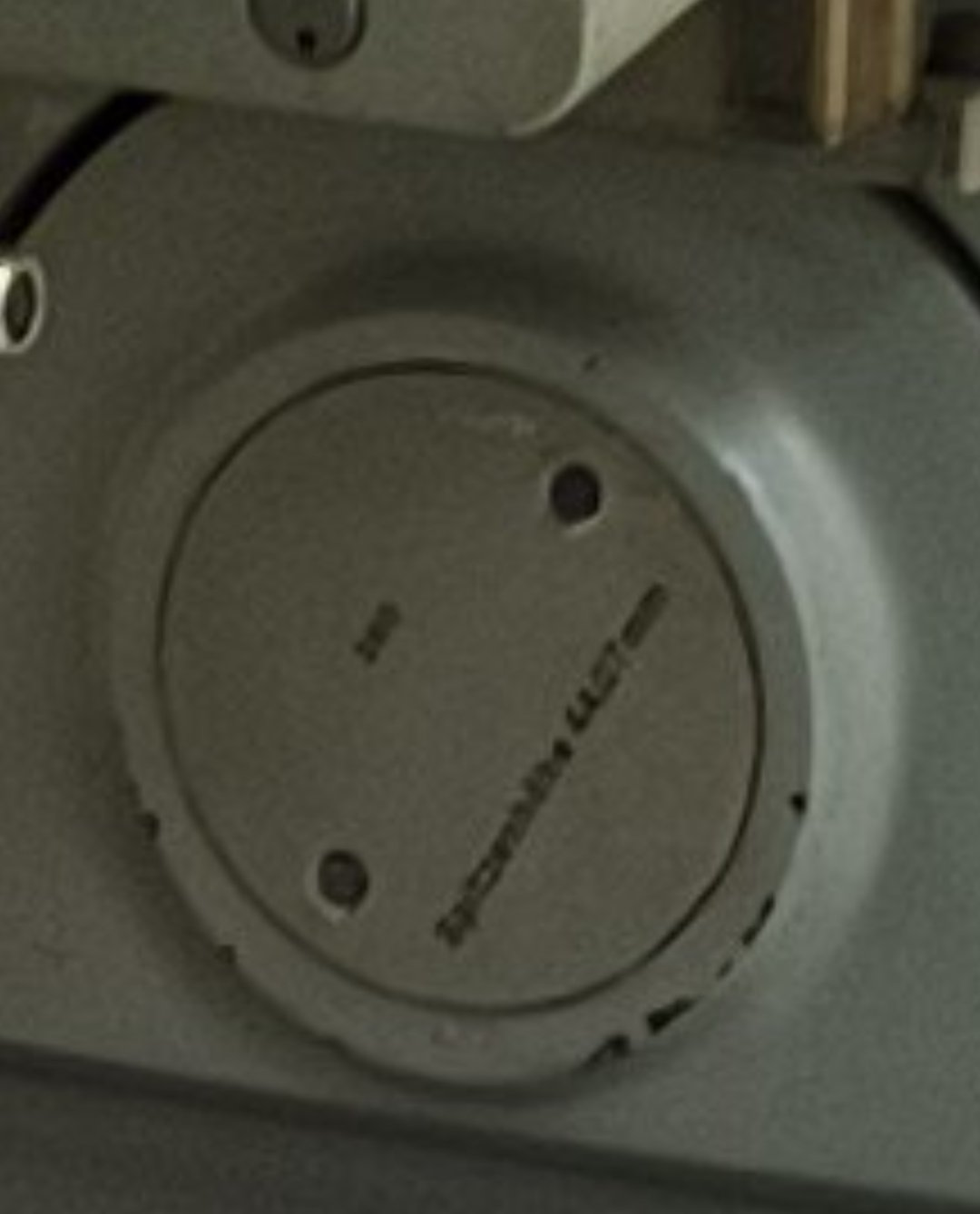

А что здесь написано?

Буквы как будто не русские. Боюсь у вас что-то импортное



10 часов назад, chifex сказал:

https://www.ywest.cz/meridla/295-mikroskop-projekcni-dilensky

Интернет переводит с немецкого : высота центров (пиковая высота) 43,18 мм

возможно у топикстартера иное значение

Изменено 18 часов назад пользователем владимир 332

[владимир 332 1339]

В нашем Госреестре не нашёл оный микроскоп

https://info.metrologu.ru/grsi/grsi.html?srchPat[3]= Carl Zeiss Jena&action=index&admin_mode=&curPos=20
