Как реализовать проверку диапазона КИМ в случае если границы диапазона выходя далеко за пределы габаритов машины. Например диапазон до 3000 мм

[Семен Кирюшин 80]

44 минуты назад, polinape сказал:

Как реализовать проверку диапазона КИМ в случае если границы диапазона выходя далеко за пределы габаритов машины. Например диапазон до 3000 мм

А как диапазон измерений может быть больше габаритов самой машины? Такого не может быть.

[polinape 0]

Да. Согласна. Ошиблась

тогда вопрос при помощи чего проверять верхний предел измерений 3000, 4000 мм.

интерферометром, системой измерений линейных перемещений?

[Логинов Владимир 908]

А с какой погрешностью надо измерять 4000 мм?

Бывают КИМ под такие размеры.

Портальная КИМ

Деталь располагается под порталом, по которому движется измерительная головка. Конструкция рассчитана на крупногабаритные изделия массой до нескольких тонн: штампы, пресс-формы, детали кузовов. Точность — 3–10 мкм; рабочий объём специализированных промышленных установок достигает 6000×4000×3000 мм и более.

[polinape 0]

производитель заявляет, что на 4000 мм погрешность: +-(2,3 + (L/350))

[Семен Кирюшин 80]

56 минут назад, polinape сказал:

производитель заявляет, что на 4000 мм погрешность: +-(2,3 + (L/350))

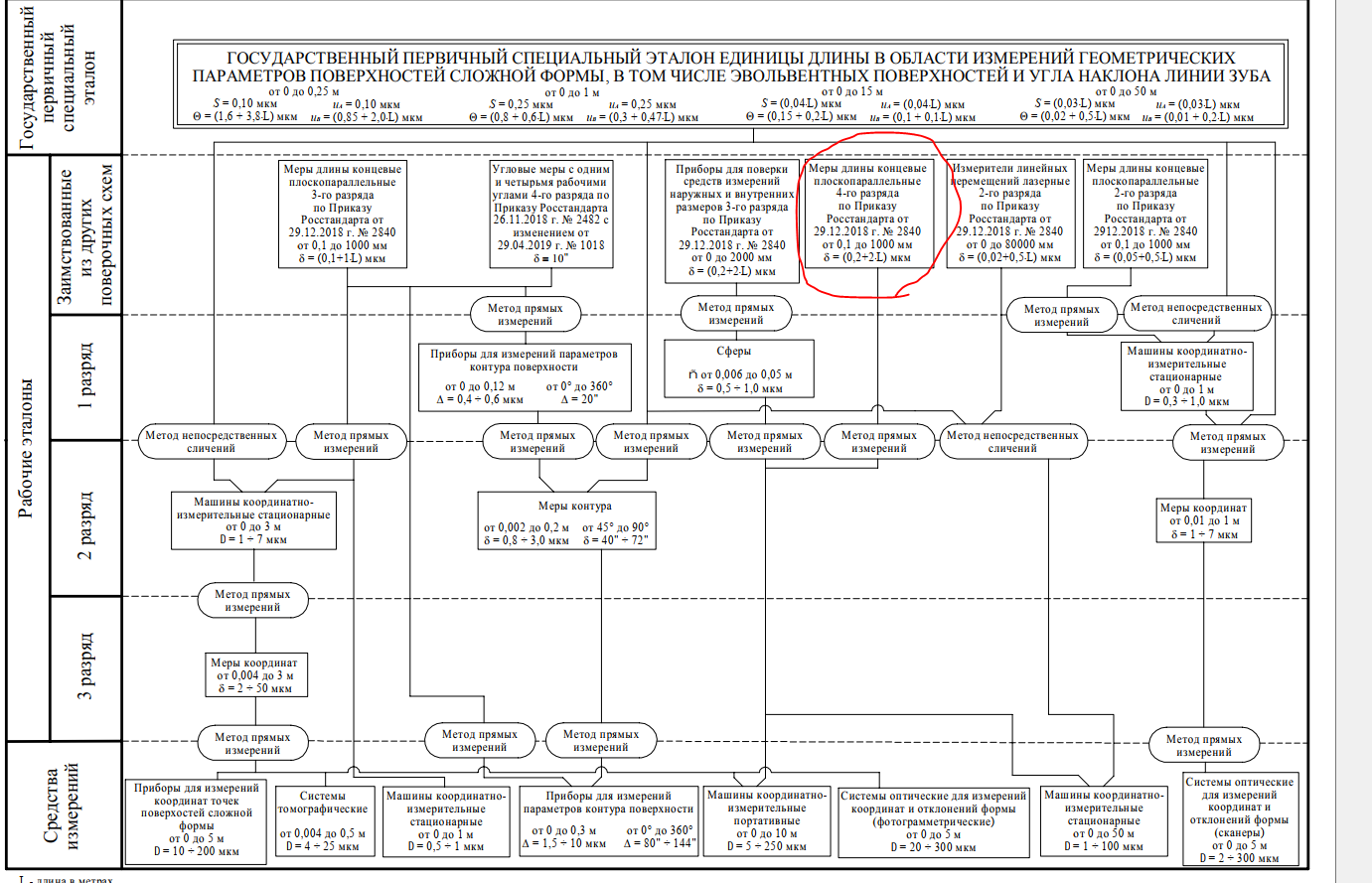

В соответствии с ГПС сейчас назначают в качестве средств поверки КМД. Но практически это реализовать почти невозможно.

После стяжки 4 мер по 1000 мм вообще непонятно какую величину они воспроизводят.

Посмотрите последние методики поверки на КИМ.

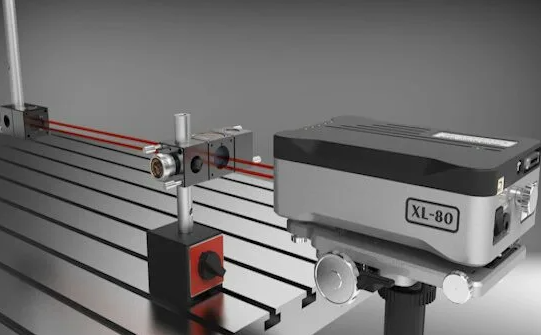

Раньше пропускали в качестве средства поверки измерители линейных перемещений лазерные, но по факту они не проверяют машину в ее реальных условиях эксплуатации, т.к. проверяется только точность линеек, без учета погрешности измерительной головки КИМ.



[Семен Кирюшин 80]

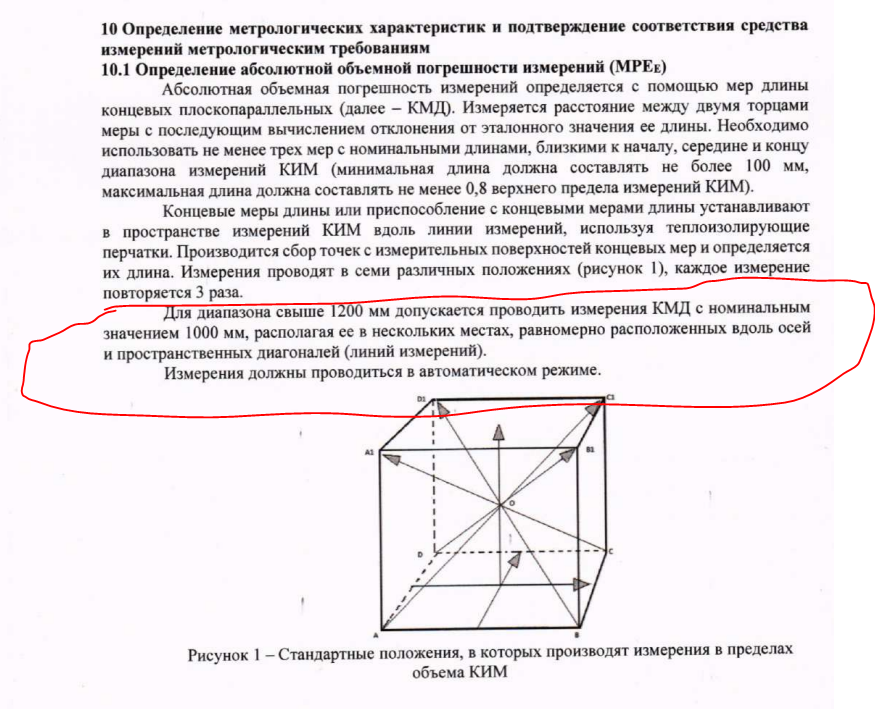

А особо хитрые граждане протаскивают вот такое в методике поверки))))

[Семен Кирюшин 80]

1 час назад, polinape сказал:

производитель заявляет, что на 4000 мм погрешность: +-(2,3 + (L/350))

Какая-то у вас волшебная КИМ)))) обычно для таких типоразмеров погрешность начинается от 3,5 мкм. Что за производитель?
