Помогите определить единицу измерения

17 сообщений в этой теме

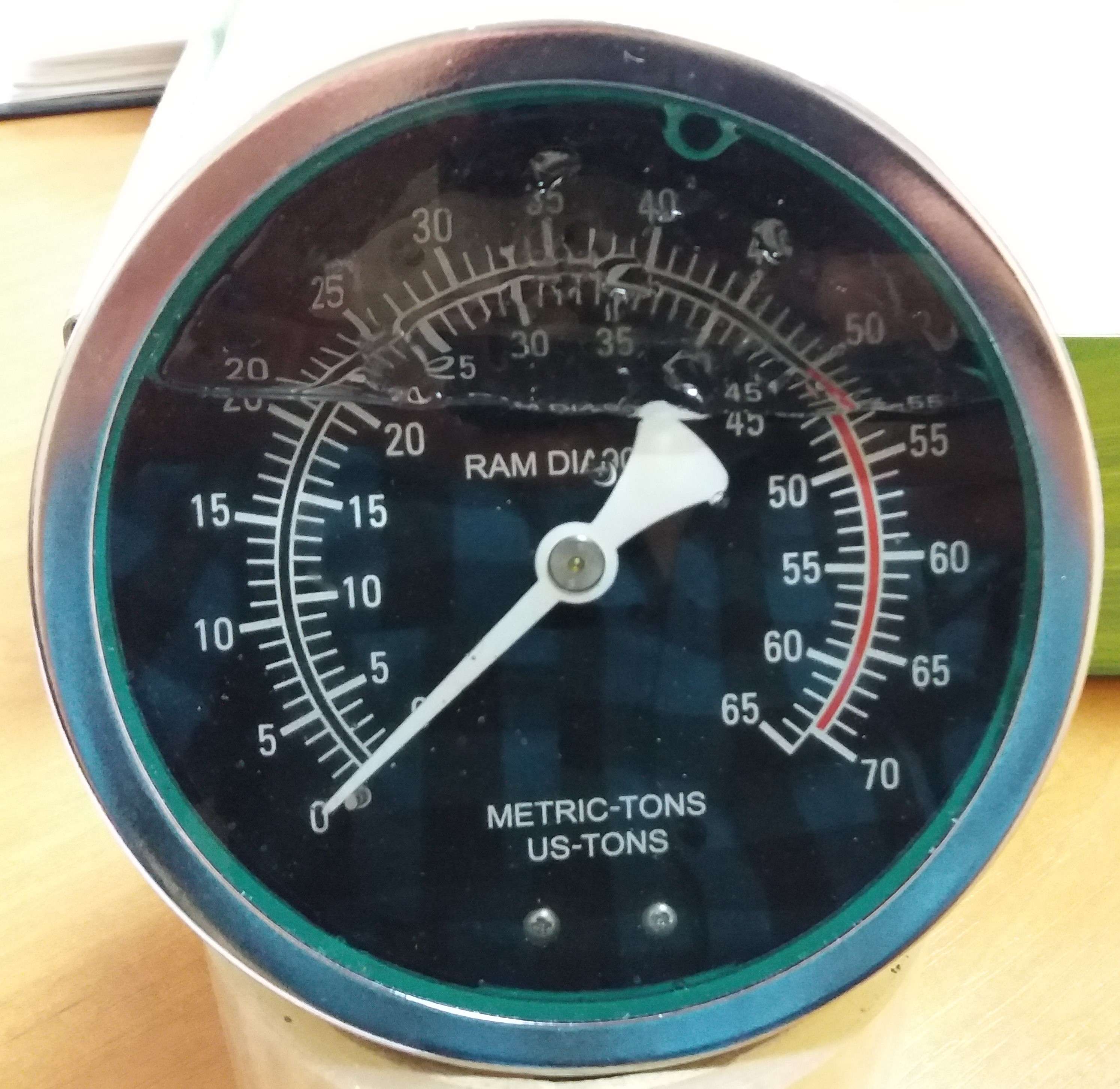

Добрый день! Уважаемые коллеги, кто-нибудь из вас сталкивался с подобной единицей измерения давления? Как ее перевести в атмосферы, килограмм силы на сантиметр квадратный или в другую привычную форму? Заранее спасибо за помощь)


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Почему решили, что это давление? Я в этом не разбираюсь совсем, но есть некоторые сомнения https://otvet.mail.ru/question/187408017

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Похоже верхняя шкала в метрических тоннах, внутренняя в американских тоннах.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
29 минут назад, east сказал:

Похоже верхняя шкала в метрических тоннах, внутренняя в американских тоннах.

Только наоборот, внутренняя шкала в метрических тоннах, а внешняя в американских тоннах.

Сам прибор может быть манометром, но наверно служил как индикатор для весов.  Весы создают давление пропорционально весу, но индикатор имеет шкалу в единицах веса.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

http://toolsclub.com.ua/manometr-dlya-pressa-shkala-metrictoncustons-p-14374.html

http://www.chipmaker.ru/topic/136878/

непонятны единицы площади кв.см ?  кв.дюйм?

Изменено пользователем KIP IPP

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну наверное 1 тонна/м^2 = 1000 кгс/10000 см^2 = 0.1 кгс/см^2 одно деление

т.е по внутренней шкале предел 6,5 кгс/см^2. Подайте на него давление и все станет ясно.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах



В 21.04.2017 в 17:08, Логинов Владимир сказал:

Подайте на него давление и все станет ясно.



наверно нет возможности (напр неисправен) - требуется определить замену

RAM DIA 90?

https://www.multitran.ru/c/m.exe?l1=1&l2=2&s=ram  "... тех. выталкиватель (печи); гидроподъёмник; поршень; пресс-штемпель; пресс-шток;пуансон; скалка; толкатель; трамбовка; хобот (завалочной машины); цилиндр (силовой); шток; плунжер; вертикальные салазки (станка); свайный копёр;крупногабаритный поршень; ныряло; поршень больших размеров; скоростной наддув; долбяк; забивать сваи; поршень гидростатического пресса; поршень силового цилиндра; силовой гидроцилиндр...."

http://monolitgrupp.ru/kalkulyator-podbora-gidrocilindrov-i-gidrostancij.html

Вы знаете, с каким усилием должен давить цилиндр.
На этом этапе вы можете узнать минимальный диаметр поршня гидроцилиндра,
с которым гидроцилиндр может развить нужное усилие.

Исходные данные

Необходимое усилие выдвижения ГЦH ~65000кг

Рабочее давление                                    ~100МПа

Результаты расчета

Минимально необходимый диаметр поршня ГЦ   ~90мм



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем спасибо за помощь, будем пробовать опытным путем, давая давление, теперь хотя бы понятно какое примерно максимально допустимое, можно не бояться "раздавить" прибор

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Манометры имеющие шкалу в тоннах применяются на подъемниках. Он измеряет давление  в гидроцилиндре, необходимое для удержания или подрыва веса колонны. Давление пропорционально массе приложенной к лебедке..

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 Katrix

уточните надпись на шкале DIA 90?  , сообщите результаты опробывания...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

http://www.redlinestands.com/catalog/shop-equipment-c-327/general-shop-equipment-c-327_335/shop-press-c-327_335_246/redline-10100-ton-replacement-shop-press-gauge-p-2601

Может спросить у производителя.

Изменено пользователем Comrad

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, KIP IPP сказал:

2 Katrix

уточните надпись на шкале DIA 90?  , сообщите результаты опробывания...

опытным путем получили вот такие данные


Таблица давления манометра RAM DIA 90m.docx

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, KIP IPP сказал:

2 Katrix

уточните надпись на шкале DIA 90?  , сообщите результаты опробывания...

90 мм - диаметр цилиндра гидропресса. Площадь примерно 63,5 см2. Чтобы получить давление, нужно тонны (килограммы) разделить на площадь.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 21.04.2017 в 15:40, jballa сказал:

внутренняя шкала в метрических тоннах, а внешняя в американских тоннах

Таблица давления манометра RAM DIA 90m.docx    "  Показания по внешней шкале 40     Показания в кгс/см2     600 "

11 минут назад, su215 сказал:

Площадь примерно 63,5 см2. Чтобы получить давление, нужно тонны (килограммы) разделить на площадь.

40 ам.тонн = 36287,3896 кг  / 63,5 см2  = 571,4549543307087 кгс/см2

Katrix   наверно нормальная погрешность ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 часов назад, KIP IPP сказал:

Таблица давления манометра RAM DIA 90m.docx    "  Показания по внешней шкале 40     Показания в кгс/см2     600 "

40 ам.тонн = 36287,3896 кг  / 63,5 см2  = 571,4549543307087 кгс/см2

Katrix   наверно нормальная погрешность ?

я к площади гидропресса не привязывалась, данный манометр проверяли по образцовому, как можно заметить на шкале отсутствуют какие-либо данные о классе точности прибора

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

ИНФО к сведению например аналогичный : Манометр виброустойчивый М100ВД100 (0-100МПа, класс точности 1,2) Манометры поставляются с первичной заводской поверкой, межповерочный интервал -2года.  http://sks-grup.ru/manametr-ma100

но почему-то его нет в "Сведения об утвержденных типах средств измерений" Сведения представлены по состоянию на 01.04.2017  http://www.fundmetrology.ru/default.aspx   есть ДМ100

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 минут назад, KIP IPP сказал:

ИНФО к сведению например аналогичный : Манометр виброустойчивый М100ВД100 (0-100МПа, класс точности 1,2) Манометры поставляются с первичной заводской поверкой, межповерочный интервал -2года.  http://sks-grup.ru/manametr-ma100

но почему-то его нет в "Сведения об утвержденных типах средств измерений"

Потому что это прибор неутверждённого типа. Информация по ссылке - реклама, скорее всего, нечестная. К тому же класс точности 1.2 - ?!
