Профилометр SJ-210


11 сообщений в этой теме

Рекомендуемые сообщения

Здравствуйте. Столкнулся с профилометром SJ-210. Попросили измерить шероховатость внутренней резьбы. Но подлезть невозможно. Подскажите пожалуйста профилометру критичен материал или нет, можно ли измерить шероховатость по слепку.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, basoy сказал:

Столкнулся с профилометром SJ-210. Попросили измерить шероховатость внутренней резьбы. Но подлезть невозможно. Подскажите пожалуйста профилометру критичен материал или нет, можно ли измерить шероховатость по слепку.

ИМХО, можно. Конечно, скорее всего, точность пострадает.

Методика выполнения измерений МИ 2840-2003.

По оттискно-слепочным  материалам "Компар"  http://www.kompar.com/catalog/kompar/

P.S. Вплотную (на практике) не занимался, но был на подходе. Так и не довелось попробовать :unknw:

MI_2840-2003_B Шерох по слепкам.pdf

Ссылка на комментарий
Поделиться на других сайтах

39 минут назад, владимир 332 сказал:

ИМХО, можно. Конечно, скорее всего, точность пострадает.

Методика выполнения измерений МИ 2840-2003.

По оттискно-слепочным  материалам "Компар"  http://www.kompar.com/catalog/kompar/

P.S. Вплотную (на практике) не занимался, но был на подходе. Так и не довелось попробовать :unknw:

MI_2840-2003_B Шерох по слепкам.pdf

Спасибо большое, буду пробовать!

Ссылка на комментарий
Поделиться на других сайтах



3 часа назад, basoy сказал:

Столкнулся с профилометром SJ-210. Попросили измерить шероховатость внутренней резьбы. Но подлезть невозможно. Подскажите пожалуйста профилометру критичен материал или нет, можно ли измерить шероховатость по слепку.

+ к ранее сказанному у SJ-201 разные датчики. Нужен подходящий для Вашей цели - измерение параметров шероховатости внутренней резьбы.  Применял на прежнем месте работы Surftest SJ-201 178-930-2D. Приобретался, в основном, для измерения шероховатости малогабаритных (цилиндр-конус) деталей.

Ссылка на комментарий
Поделиться на других сайтах

странная задача :unknw: - измерить шероховатость мелкой резьбы, здесь два исхода:

- выдаст превышен допуск верхнего/нижнего значения,

- сломается/собьется игла.

Для контроля резьбы есть калибры, или подбираются допуски на изготовления резьбы, если она тугая/свободная.

Изменено пользователем СанСаныч23
Ссылка на комментарий
Поделиться на других сайтах

В 11.10.2017 в 07:36, basoy сказал:

Столкнулся с профилометром SJ-210. Попросили измерить шероховатость внутренней резьбы. Но подлезть невозможно.

Немного на этом Форуме http://forum.dwg.ru/showthread.php?t=70746

1 час назад, СанСаныч23 сказал:

измерить шероховатость мелкой резьбы

А почему мелкой? У ТС речь только о внутренней :unknw:

Ссылка на комментарий
Поделиться на других сайтах

В 11.10.2017 в 07:36, basoy сказал:

Но подлезть невозможно.

Если щуп не проходит, скорее речь идет об М4

Да и слепок не передаст с минимальной погрешностью шероховатость.

Изменено пользователем СанСаныч23
Ссылка на комментарий
Поделиться на других сайтах

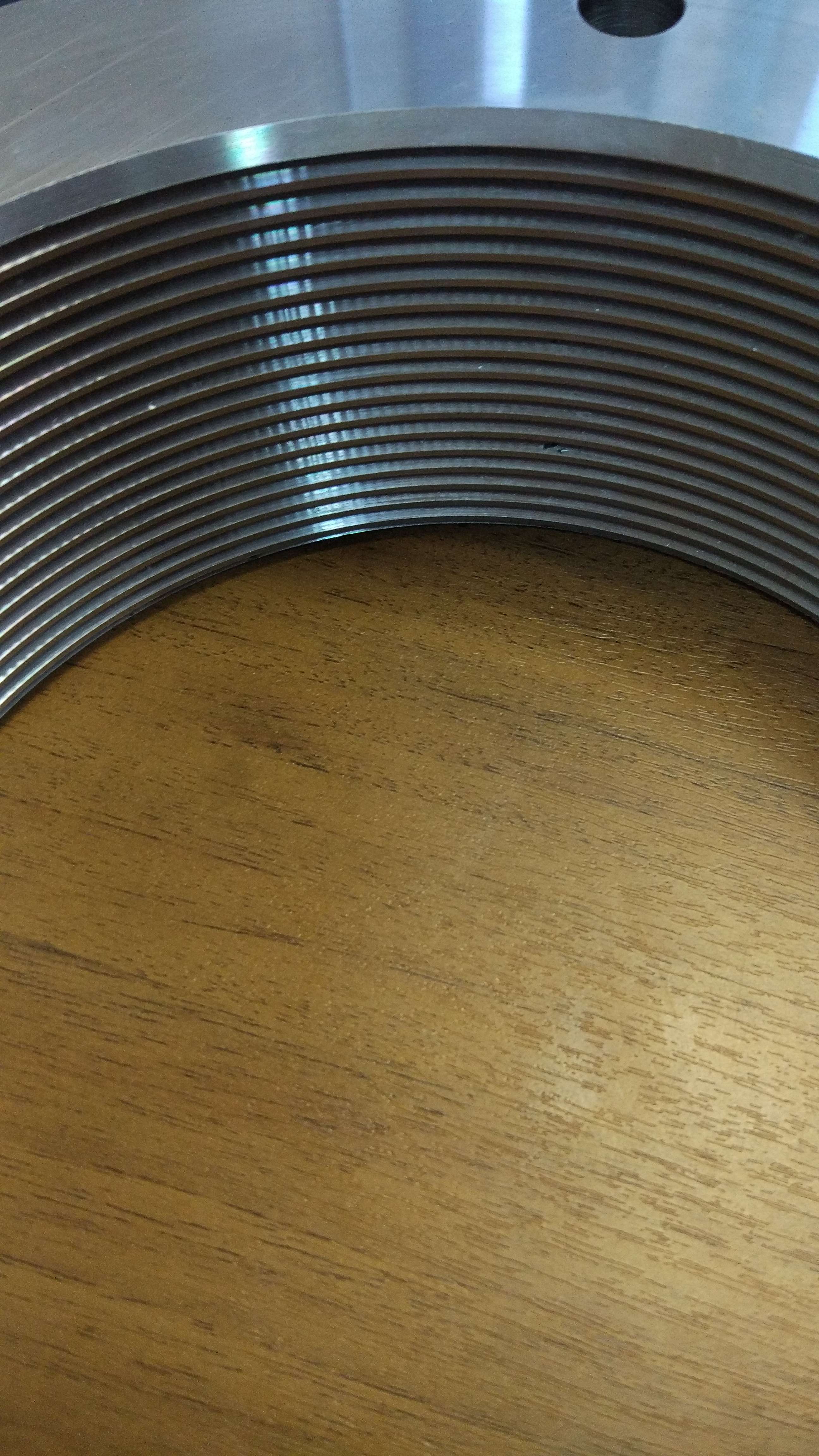

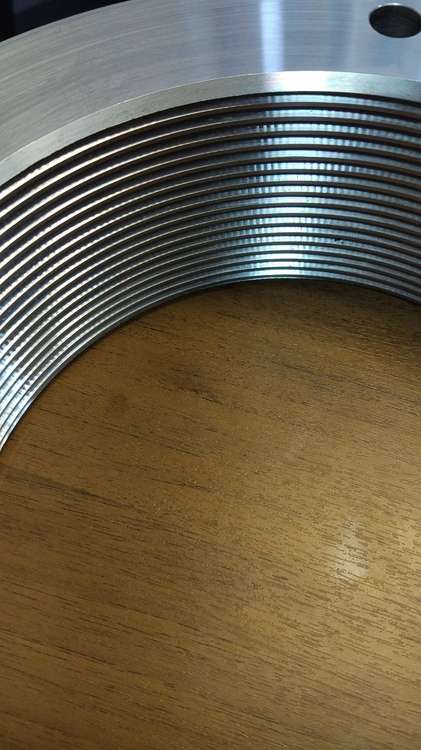

История такая, сделали заготовку под гайку упорную  параметры внутренней резьбы М170х4-7Н. И когда нарезали резьбу или мех. обработку проводили, сделали по всей внутренней резьбе похожее на дробление (не на поверхности зубов резьбы, а на стенках, иначе говоря по высоте зуба ). Когда я провожу по резьбе то чувствуется как волны. И ОТК не пропускает типо по внешнему виду, а начальник производства которому необходимо сдать деталь говорит, что на шероховатость не влияет. Шероховатость должна быть Ra 3,2.



Изменено пользователем basoy
Ссылка на комментарий
Поделиться на других сайтах

По моему это уже не шероватость, а волнистость. Потому что шероховатость это микронеровности, а тут на глаз видно. Хотя выше 6,3 тоже хорошо на глаз видно. Надо где-то посмотреть что такое "дробь" и к чему она относится.

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, Ника сказал:

По моему это уже не шероватость, а волнистость. Потому что шероховатость это микронеровности, а тут на глаз видно.

Согласен, что скорее всего, волнистость

Цитата

Волнистость поверхности - это ряд повторяющихся возвышений и впадин с относительно большим шагом. В отличие от шероховатости поверхности волнистость характеризуется неровностями, имеющими значительно больший шаг, чем неровности, образующие шероховатость. По высоте шероховатость и волнистость оказываются близкими. Границу между шероховатостью, волнистостью и погрешностями формы можно установить по значению отношения шага к высоте неровностей. Отклонения, у которых отношение l/R<50, относят к шероховатости, при 1000 ≥ l/R ≥ 50--к волнистости и при l/R > 1000- к отклонениям формы.

https://www.metalcutting.ru/content/sherohovatost-i-volnistost-poverhnosti

http://refleader.ru/bewotrotrjge.html

Ссылка на комментарий
Поделиться на других сайтах

Это не контроль шероховатости.

Скорее Вам нужно провести контроль на технологическую точность (есть ГОСТы на станки):

1 контроль соблюдения скорости обработки (скорее всего он завышен, что не редкость для производственников).

2 простой способ проверить биение зажимной головки станка. На магнитном штативе подвести индикатор ИЧ-10 на малых скоростях до головы и посмотреть на биение.

3 соответствие обрабатывающего инструмента.

Ссылка на комментарий
Поделиться на других сайтах
