Помогите разобраться в допуске по погрешности измеремния временных интервалов осциллографом

[Redwolf 0]

Доброго времени, дорогие коллеги!

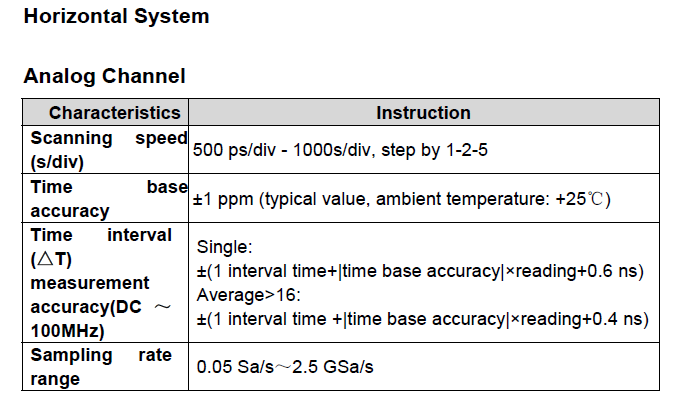

Вопрос как раз про измерение времени осциллографом. Ниже приведён скрин из руководства на осциллограф.

Совершенно непонятно, как посчитать допуск по данной таблице: он состоит из трёх слагаемых. Понятно только третье.

Что имеется в виду под понятием "interval time" и "reading"? Обычно reading - это значение измеряемой величины, но что мы здесь измеряем совершенно не понятно

Ведь мы можем измерять интервалы времени от наносекунд до секунд - не будет же от этого допуск изменяться на 9 порядков.

Буду очень благодарен за консультацию.

[scbist 1824]

4 часа назад, Redwolf сказал:

Ведь мы можем измерять интервалы времени от наносекунд до секунд - не будет же от этого допуск изменяться на 9 порядков.

Вы хотите сказать, что секунды и наносекунды измеряются с одинаковой точностью? Ну попробуйте осциллографом измерить секунду с наносекундной точностью.

Осциллограф это как многопредельный измеритель. На каждом пределе своя погрешность.

Вы не написали, какой это осциллограф (Тип).

Предположу, что 1 interval time это цена деления при измерении интервала времени, далее базовая точность на этом пределе умноженная на показание - отсчет (reading), т.е. измеренное значение.

Обычно у аналоговых осциллографов на экране есть сетка с сантиметровыми и миллиметровыми делениями. По ним вы и производите отсчет. Цена деления соответствует миллиметровому делению на данной скорости развертки.

[Дедюхин А.А. 358]

у осциллографа нет пределов в коэффициенте развертки и сетка ему вообще не нужна - измерения производятся автоматически

"1 interval time" - это один интервал семплирования или величина обратная частоте дискретизации



[scbist 1824]

13 минут назад, Дедюхин А.А. сказал:

у осциллографа нет пределов в коэффициенте развертки

Я решил, что это аналоговый осциллограф. Там же на скрине есть слово Analog Channel

[Redwolf 0]

Осциллограф цифровой
