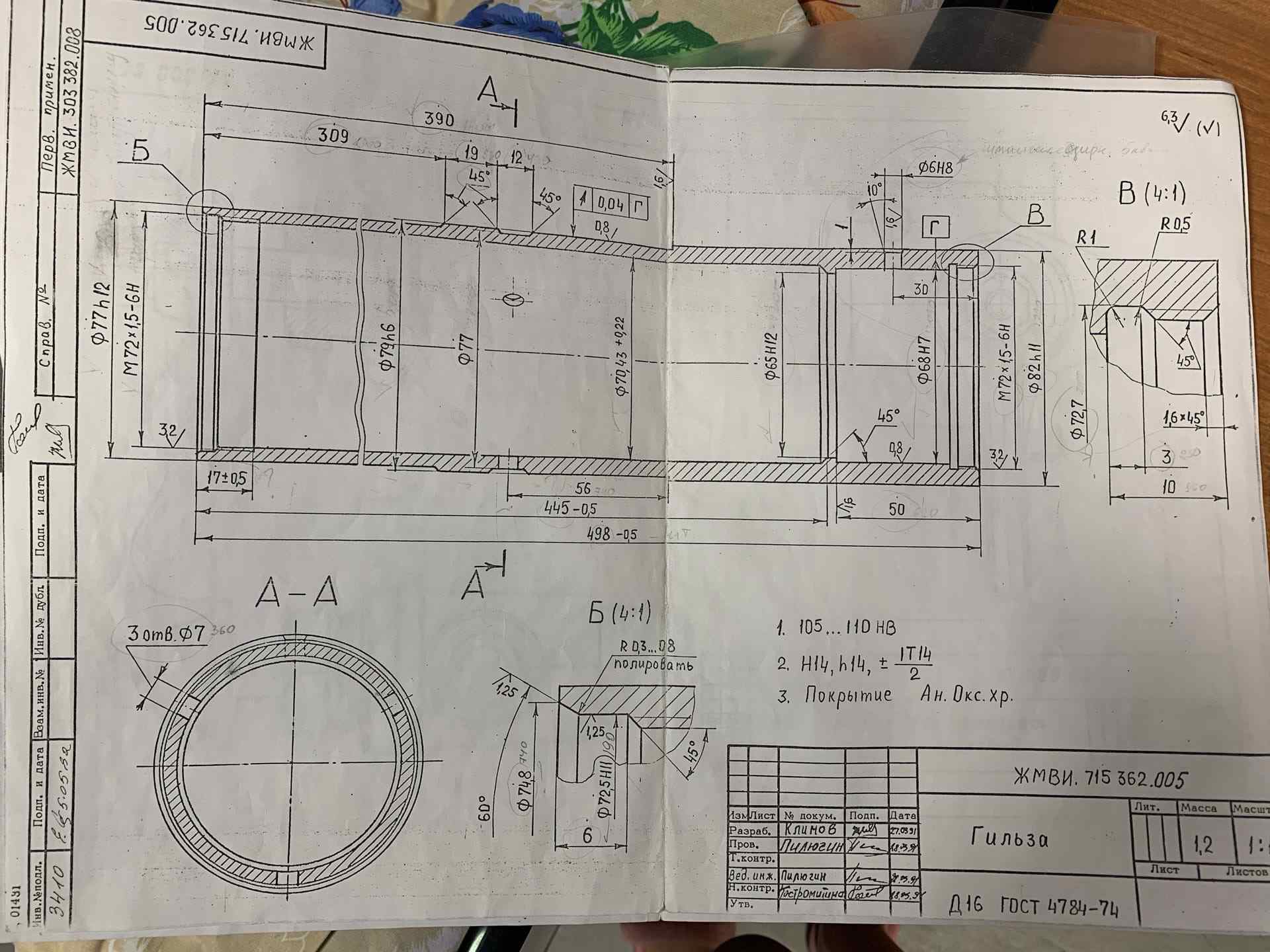

Янаu 0 Опубликовано 15 Мая 2021 Жалоба Поделиться Опубликовано 15 Мая 2021 Здравствуйте!Помогите,пожалуйста,подобрать средства измерений для всех размеров и методику выполнения измерений.Спасибо огромное за помощь! Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 666 Опубликовано 15 Мая 2021 Специалисты Жалоба Поделиться Опубликовано 15 Мая 2021 Особенно мне нравится слово "фсё". Цитата Ссылка на комментарий Поделиться на других сайтах Прочее

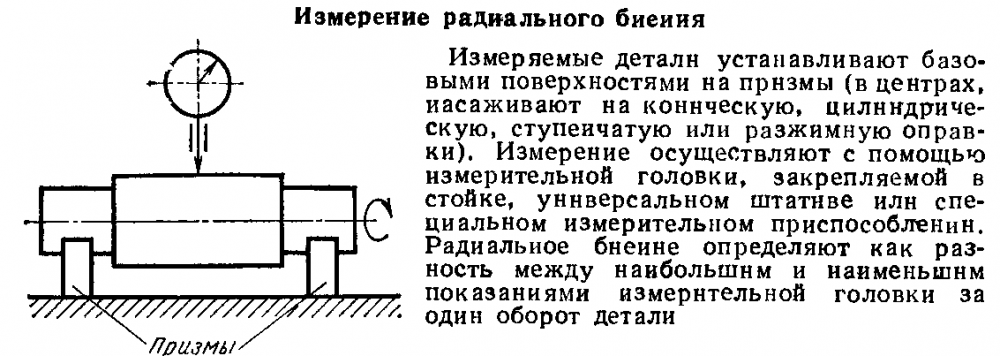

владимир 332 1 184 Опубликовано 15 Мая 2021 Жалоба Поделиться Опубликовано 15 Мая 2021 Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
VIP 4 Опубликовано 17 Мая 2021 Жалоба Поделиться Опубликовано 17 Мая 2021 Особенно мне нравится слово "подобрать". Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Радик Мавлявиев 195 Опубликовано 17 Мая 2021 Жалоба Поделиться Опубликовано 17 Мая 2021 В 15.05.2021 в 17:47, Янаu сказал: Здравствуйте!Помогите,пожалуйста,подобрать средства измерений для всех размеров и методику выполнения измерений.Спасибо огромное за помощь! Попробуйте обратиться к производителям мерного инструмента, например - Челябинский инструментальный завод. Кто-то еще из производителей недавно на нашем форуме пеарился, поищите. У меня такой способ подбора эталонов иногда прокатывал. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 17 Мая 2021 Жалоба Поделиться Опубликовано 17 Мая 2021 В 15.05.2021 в 15:47, Янаu сказал: Здравствуйте!Помогите,пожалуйста,подобрать средства измерений для всех размеров и методику выполнения измерений.Спасибо огромное за помощь! Господа студенты! Пробуйте подумать сами)))) ГОСТ 8.051-81, РД 50-98-86 и немного сообразительности в помощь))) значительную часть размеров здесь вообще сложно контролировать, а основные размеры спокойно измеряются универсальными средствами измерений: штангенциркули, микрометры, нутромеры, скобы рычажные. Резьба контролируется резьбовыми калибрами. Для шероховатости в данном случае пойдут и образцы. Для твердости - твердомер Бринелля. Для контроля радиального биения необходима приспособа (если производство серийное). Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Янаu 0 Опубликовано 17 Мая 2021 Автор Жалоба Поделиться Опубликовано 17 Мая 2021 Здравствуйте,спасибо большое за ответы.Я примерно представляю чем можно измерить ,но не совсем понятна методика измерений,а это самое главное ,что требует преподаватель Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 666 Опубликовано 17 Мая 2021 Специалисты Жалоба Поделиться Опубликовано 17 Мая 2021 2 часа назад, Янаu сказал: Я примерно представляю чем можно измерить Переформулируйте вопрос. Чем и как измерить размер ХХХ. P.S. На вопрос как пользоваться штангенциркулем отвечать не будем. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
AtaVist 513 Опубликовано 17 Мая 2021 Жалоба Поделиться Опубликовано 17 Мая 2021 2 часа назад, Янаu сказал: Здравствуйте,спасибо большое за ответы.Я примерно представляю чем можно измерить ,но не совсем понятна методика измерений,а это самое главное ,что требует преподаватель Напишите, чем будете контролировать биение Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
VIP 4 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 Индикатор часового типа Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
VIP 4 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 13 часов назад, Янаu сказал: Здравствуйте,спасибо большое за ответы.Я примерно представляю чем можно измерить ,но не совсем понятна методика измерений,а это самое главное ,что требует преподаватель Вам надо будет выбрать измерительные базы на детали, точки на детали в которых будут проводиться измерения, какие СИ необходимы Вы должны знать, может даже нужны будут какие-нибудь дополнительные приспособления. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 13 часов назад, Янаu сказал: Здравствуйте,спасибо большое за ответы.Я примерно представляю чем можно измерить ,но не совсем понятна методика измерений,а это самое главное ,что требует преподаватель На размеры, измеряемые универсальными средствами измерений, методика не нужна, так как проводятся прямые измерения. А вот для измерения радиального биения относительно базы Г необходимо приспособление, чтобы забазироваться относительно этой базы и провести измерение биения (в данном случае хватит стойки и индикатора часового типа 0 класса точности). Для этого приспособления и необходимо разработать методику проведения измерений (порядок проведения измерений). Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Янаu 0 Опубликовано 18 Мая 2021 Автор Жалоба Поделиться Опубликовано 18 Мая 2021 Размеры которые я не поняла как измерить: 17+-0,5 -штангенциркуль ,но я не могу понять как именно его расположить и измерить 309-я думаю что тоже можно штангенциркулем 74,8 и 72,5H11 50 Преподаватель может подсказать чем измерить ,но не говорит каким способом ,а я это как раз не очень понимаю. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Янаu 0 Опубликовано 18 Мая 2021 Автор Жалоба Поделиться Опубликовано 18 Мая 2021 Спасибо всем,кто помогает мне разобраться в этом. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
VIP 4 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 34 минуты назад, Янаu сказал: Размеры которые я не поняла как измерить: 17+-0,5 -штангенциркуль ,но я не могу понять как именно его расположить и измерить 309-я думаю что тоже можно штангенциркулем 74,8 и 72,5H11 50 Преподаватель может подсказать чем измерить ,но не говорит каким способом ,а я это как раз не очень понимаю. Изучите руководство по эксплуатации на СИ (штангенциркуль и др.) Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 1 час назад, Янаu сказал: Размеры которые я не поняла как измерить: 17+-0,5 -штангенциркуль ,но я не могу понять как именно его расположить и измерить 309-я думаю что тоже можно штангенциркулем 74,8 и 72,5H11 50 Преподаватель может подсказать чем измерить ,но не говорит каким способом ,а я это как раз не очень понимаю. 17+-0,5 - нужна резьбовая пробка-глубиномер (штангелем просто не подлежешь); 309 - мне кажется можно не измерять (обеспечить технологически) - штангелем будет просто на глазик))) 50 - пробка-глубиномер гладкая 72,5 Н11 - калибр-пробка (ПР-НЕ), можно нутромером попробовать, но можно не очень правильно попасть на поверхность 74,8 - не очень понятный размер, проще было фаску указать))) тоже обеспечить технологически Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Янаu 0 Опубликовано 18 Мая 2021 Автор Жалоба Поделиться Опубликовано 18 Мая 2021 Семен Кирюшин,спасибо вам огромное!Можно если будут ещё вопросы,напишу тут? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
AtaVist 513 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 1 час назад, Янаu сказал: .. Преподаватель может подсказать чем измерить ,но не говорит каким способом ,а я это как раз не очень понимаю. Привыкайте сразу жить по новому Определяющим является методика, а не применяемое СИ. Таково веяние времени и так сейчас обучают при повышении квалификации. Кстати, в данной задаче самое интересное это биение, на мой взгляд. Вы уже думали, чем его контролировать? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 45 минут назад, Янаu сказал: Семен Кирюшин,спасибо вам огромное!Можно если будут ещё вопросы,напишу тут? Пишите, только без фанатизма. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Специалисты scbist 1 666 Опубликовано 18 Мая 2021 Специалисты Жалоба Поделиться Опубликовано 18 Мая 2021 1 час назад, AtaVist сказал: Кстати, в данной задаче самое интересное это биение, на мой взгляд. Интересное в смысле того, что нет универсальных СИ? При массовом производстве можно сделать оправку под диаметр 68 с цангой для лучшей фиксации и от нее плясать. Но я бы рассмотрел вариант с поверочной призмой под 79, а измерять по 68 с помощью ИРБ. Как Вам такое предложение электрика? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 1 час назад, scbist сказал: Интересное в смысле того, что нет универсальных СИ? При массовом производстве можно сделать оправку под диаметр 68 с цангой для лучшей фиксации и от нее плясать. Но я бы рассмотрел вариант с поверочной призмой под 79, а измерять по 68 с помощью ИРБ. Как Вам такое предложение электрика? Базироваться придется все-таки от диаметра 68. А идея с оправкой норм. Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Янаu 0 Опубликовано 18 Мая 2021 Автор Жалоба Поделиться Опубликовано 18 Мая 2021 Контролировать биение можно приспособой Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Семен Кирюшин 59 Опубликовано 18 Мая 2021 Жалоба Поделиться Опубликовано 18 Мая 2021 26 минут назад, Янаu сказал: Контролировать биение можно приспособой Если есть необходимость разработать приспособление (разработать КД, сделать расчеты), то альбом Степанова Вам в помощь. Правда там изложены только базовые идеи, об итоговом варианте придется подумать самостоятельно. Степанов Ю.С. 1998 Альбом контрольно-измерительных приспособлений.zip Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
AtaVist 513 Опубликовано 19 Мая 2021 Жалоба Поделиться Опубликовано 19 Мая 2021 16 часов назад, Янаu сказал: Контролировать биение можно приспособой В КБ оснастки дадите задание на разработку приспособы для контроля биения, если у вас всего 2 гильзы? Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
Dom3n3c 125 Опубликовано 19 Мая 2021 Жалоба Поделиться Опубликовано 19 Мая 2021 В 18.05.2021 в 09:12, Семен Кирюшин сказал: Для этого приспособления и необходимо разработать методику проведения измерений (порядок проведения измерений) Если под каждое условное биение (отклонение от формы и т.д.) разрабатывать свою методику измерений, то технологи и метрологи будут посвещать этим вещам всё свое рабочее время Цитата Ссылка на комментарий Поделиться на других сайтах Прочее
